卧式普通车床整机外观结构三维数模

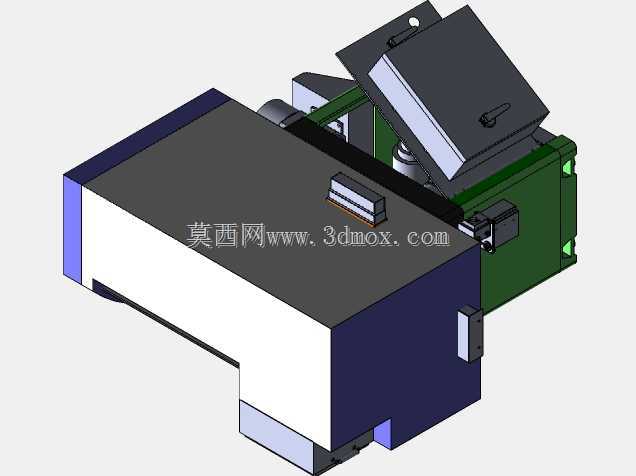

　　这款车床三维数模完整还原了卧式普通车床的外部整机结构，覆盖床身主体、主轴箱侧罩、溜板区域防护、倾斜式开合防护罩、尾部防护组件等全部外部结构件，可直接用于机加工车间布局规划、设备外观改造、新员工机床结构认知教学等场景。在机械加工生产场景中，这类卧式车床是中小批量金属零件回转面加工的核心设备，承担轴类、盘类零件的外圆车削、内孔镗削、端面车削、螺纹车削、锥面加工等核心工序，广泛应用于通用机械制造、五金零件加工、设备维修车间、职业院校机加工实训基地等场景，是离散制造领域普及率最高的金属切削设备之一。从功能特性来看，模型还原的结构完全匹配实际车床的功能分区：左侧深蓝与白色拼接的箱体结构为主轴箱安装区域，内部容纳主轴组件、变速传动机构，

　　外部壳体预留了散热、检修的安装位，实际生产中该区域需要承担主轴高速运转的防护、传动噪音阻隔、润滑油密封等作用，模型中壳体的拼接缝隙、安装凸台结构都完全按照实际钣金焊接、螺栓拼接的工艺要求设计，没有出现结构干涉、安装位缺失的问题。床身上方深灰色平面为导轨安装基准面，实际设备中该平面经过精密磨削处理，是床鞍、刀架纵向移动的基准依托，模型中该区域的平面度、与侧边防护的衔接结构都做了还原，上方的小型凸起结构对应刀架快速移动的操作限位组件，符合普通车床的实际操作布局。设备右侧绿色结构为床身尾部的电气柜与进给传动防护区域，倾斜设置的深灰色盖板为卡盘区域的安全防护罩，该防护罩可沿铰接轴向上翻开，方便工件装夹、卡盘更换操作，闭合时可阻挡车削过程中飞溅的切屑、切削液，避免操作人员被飞溅物烫伤、割伤，是车床安全防护体系的核心组成部分，模型中防护罩的铰接结构、拉手位置、闭合后的贴合缝隙都完全参照实际钣金防护的设计逻辑，没有出现开合角度不足、与周边部件干涉的问题。从设计思路层面，该数模采用自顶向下的整机装配设计逻辑，先确定床身的整体安装基准，再依次匹配主轴箱、防护壳体、导轨区域、尾部组件的安装位置，所有外部结构件的安装孔位、拼接止口都做了对应设计，可直接拆分出单个钣金件、结构件用于后续的防护改造、外观定制设计。针对车间布局的使用需求，模型还原了车床整机的安装边界尺寸，底部的支撑垫铁位置、设备左右最大宽度、前后纵深尺寸、

　　防护罩完全开启后的上部空间高度都做了精准还原，在做车间设备布局规划时，可直接导入该模型排布设备间距，预留出操作通道、工件上下料的空间、维修拆卸的操作余量，避免出现设备安装后空间不足、操作动线受阻的问题。模型中不同功能区域的壳体采用差异化的配色区分，对应实际设备的喷涂分区，主轴箱区域的深色涂装、床身的浅灰涂装、防护区域的绿色安全涂装都符合普通机床的涂装规范，可直接用于设备宣传素材制作、实训教学演示动画制作，不需要额外做外观材质的调整。从安装适配的角度来看，模型还原了设备侧边的电气接线盒安装位、切削液回流槽的外部接口位置、吊环安装孔的位置，在做设备搬迁、车间管线排布设计时，可直接参照模型中的接口位置预留水电、切削液管路的接驳点位，

　　减少现场安装的管线调整工作量。需要说明的是，该模型侧重外部整机结构的还原，内部的主轴传动组件、进给丝杠、刀架内部结构未做完全细化，适合用于布局规划、外观设计、结构认知类的使用场景，若需要做内部传动系统的仿真、受力分析，则需要在此基础上补充内部核心传动部件的细节结构。在实际建模过程中，所有外部钣金件的折弯圆角、焊接止口、螺栓安装沉孔都做了符合工艺要求的处理，没有出现违背钣金加工工艺的直角折弯、无安装位的悬空结构，拆分后的单个零件都可以直接输出工程图用于钣金下料、壳体加工，具备实际的生产参考价值。针对职业院校的实训教学场景，该模型可用于拆解演示车床的外部结构组成，讲解不同防护部件的作用、操作注意事项，相比纯图片的教学素材，三维数模可任意旋转视角、拆分部件，让学员更直观地理解车床的整体布局，建立对设备的空间认知，减少实训过程中因不熟悉设备结构导致的操作风险。
