车床快换式钻孔刀座配套工装组件

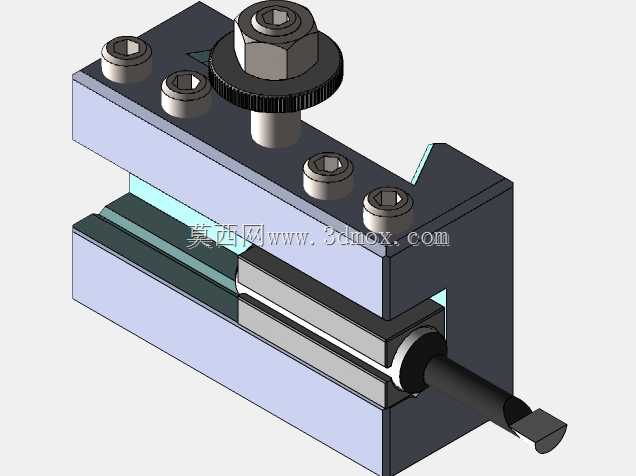

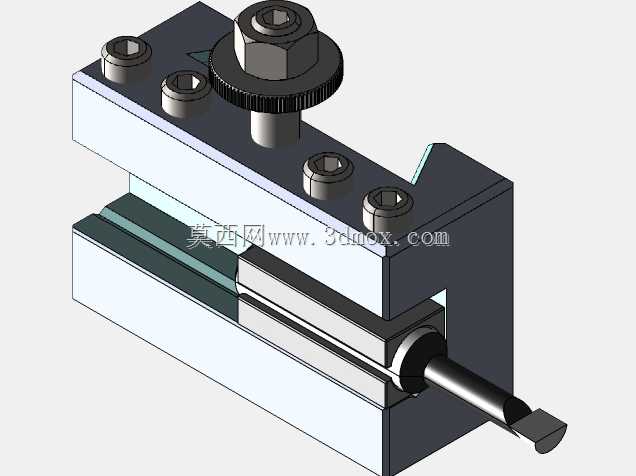

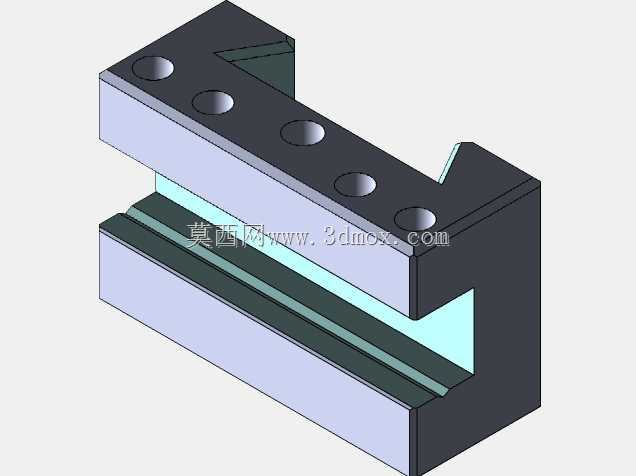

　　这套工装组件是面向普通卧式车床钻孔、内孔加工工序开发的快换式刀座配套结构，核心解决传统车床尾座钻孔效率低、换刀对位耗时长、小直径内孔加工刀具装夹刚性不足的现场痛点。在常规机加工车间的批量小件加工场景里，操作工往往需要频繁在尾座上换装不同直径的钻头、铰刀、内孔车刀，每次换刀都要重新尾座对位、调整伸出长度、锁紧尾座套筒，单工序换刀辅助时间往往占到单件加工时长的三成以上，遇到多台阶内孔、同轴度要求较高的零件加工时，反复拆装刀具带来的对位误差还容易造成孔位偏斜、孔径超差的质量问题。这套组件的刀座主体采用整体式方块结构，直接适配车床四方刀架的标准安装槽位，不需要对原有刀架做任何改装，安装时只需将刀座底面贴合刀架安装面，

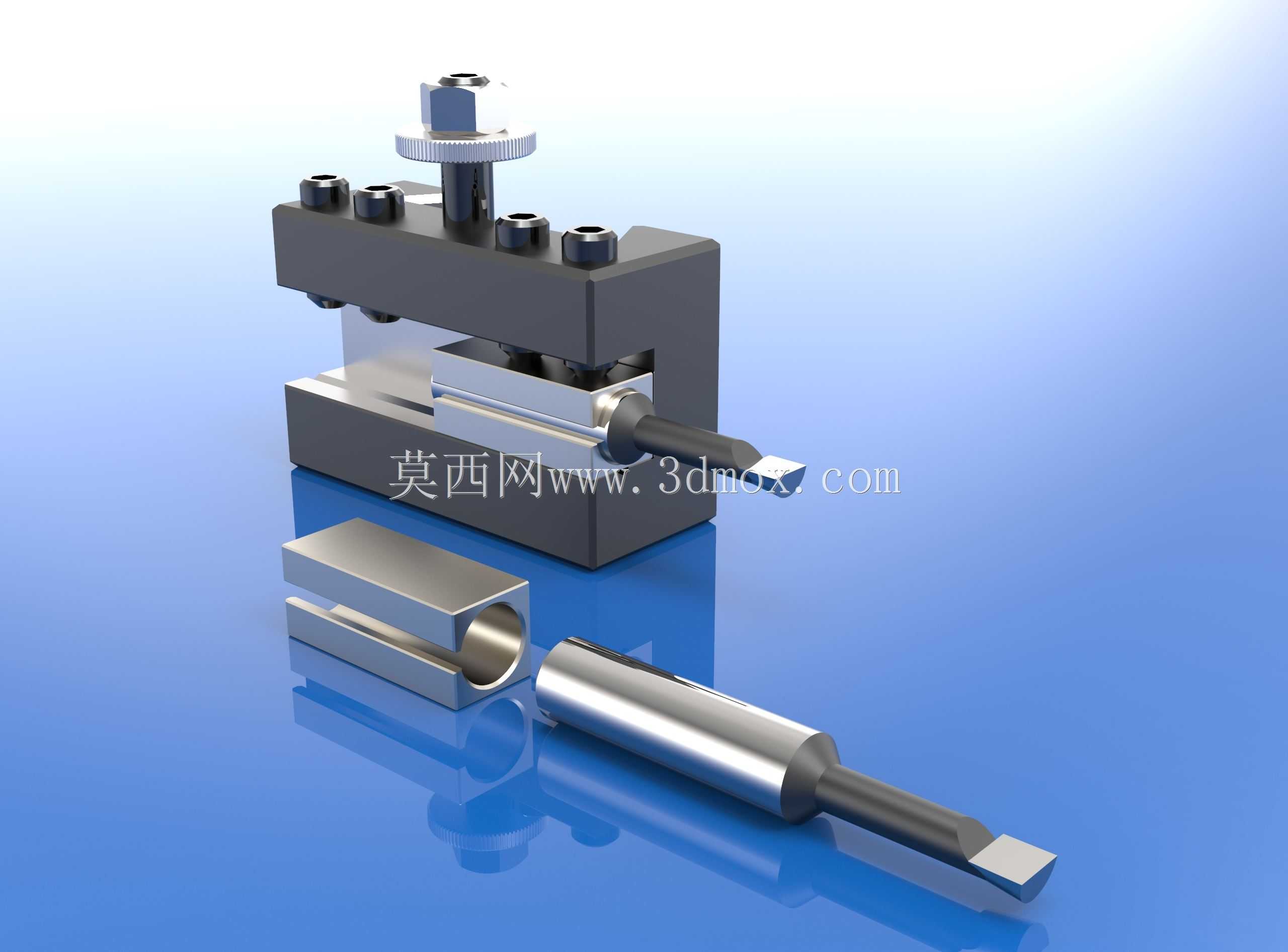

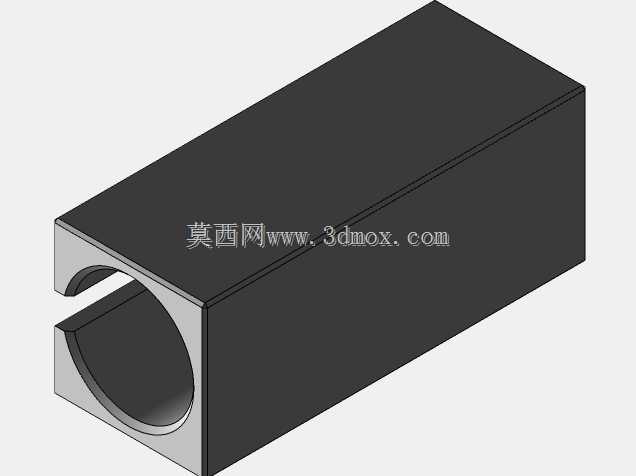

　　拧入刀架原有压紧螺栓即可完成固定，安装边界完全匹配常规CA6140、C6132等通用卧式车床的刀架装夹尺寸，刀座总高度控制在刀架装夹允许的最大高度范围内，不会出现刀架回转干涉的问题。刀座上部设置了可调式锁紧压块结构，压块通过顶部的调节旋钮控制升降，配合侧面的多颗内六角锁紧螺钉，能够实现刀具套筒的快速压紧与松开，更换刀具时无需整体拆卸刀座，只需松开顶部旋钮和侧部螺钉，抽出原有刀具套筒，装入预调好伸出长度的新刀具套筒，重新锁紧即可完成换刀，整个换刀过程耗时不超过十秒，相比传统尾座换刀效率提升数倍。配套的刀具套筒采用高精度内孔研磨工艺，不同规格的套筒分别适配不同直径的直柄钻头、内孔车刀刀杆，套筒外圆尺寸统一，

　　装入刀座后不需要重新调整中心高，出厂前已经将套筒中心高调整到与车床主轴中心高完全一致，操作工提前在工位旁备好不同刀具对应的预装套筒，换刀时直接替换即可，完全省去了传统装刀时反复打表找正中心高的步骤。刀座的夹持部位设计了V型定位槽与平面定位结合的结构，套筒装入后能够自动对中，避免刀具装夹偏斜带来的孔位同轴度误差，侧部的锁紧螺钉采用对称布置结构，锁紧力均匀作用在套筒外圆上，不会出现套筒被顶偏的问题，即使在大进给量钻孔、硬质合金刀具高速切削的工况下，也能保证足够的夹持刚性，避免刀具颤振、让刀的问题。在实际加工应用中，这套组件不仅可以用于钻孔工序，更换不同的配套套筒后，还可以装夹内孔车刀、内孔螺纹刀、铰刀、中心钻等多种内孔加工刀具，

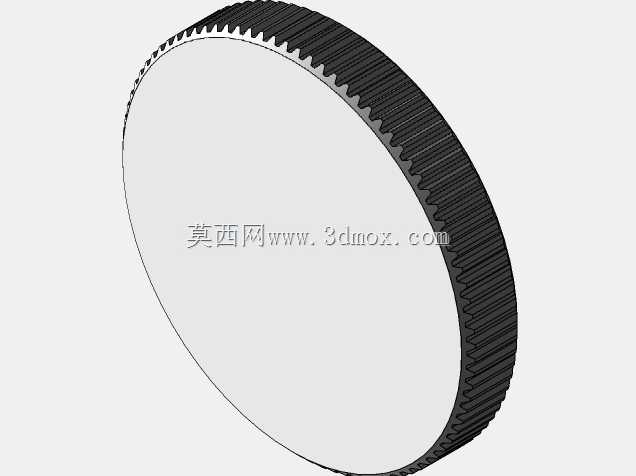

　　甚至可以装夹小型镗刀完成高精度内孔的镗削加工，将原本需要尾座完成的工序转移到刀架上完成，配合数控车床的刀架自动换位功能，还能实现多工序的自动加工，不需要人工干预尾座动作。组件的滑动配合面都做了淬火硬化处理，表面硬度达到HRC55以上，长期反复拆装刀具也不会出现配合面磨损、间隙变大的问题，锁紧螺钉采用高强度合金钢材质，反复锁紧松开不会出现螺纹滑牙、断裂的情况。在设计这套结构的时候，充分考虑了车间现场的操作习惯，所有锁紧操作都可以用普通内六角扳手完成，不需要专用工具，顶部的调节旋钮做了滚花处理，即使手上沾有切削液也能轻松拧动，刀座的边角都做了倒角处理，避免操作工换刀时被锋利边角划伤。配套的刀具套筒尾部做了限位台阶，装入刀座后能够自动定位到预设的深度位置，不需要每次调整刀具伸出长度，操作工可以提前在对刀仪上将每把刀具的伸出长度调整到位，装入刀座后直接可以开始加工，进一步压缩辅助准备时间。针对小直径深孔加工的场景，这套刀座的夹持位置更靠近工件加工端面，刀具悬伸长度比传统尾座装夹更短，刚性更好，能够有效降低深孔加工时的刀具振颤，提升内孔表面加工质量，减少钻头折断的概率。在批量加工法兰盘、轴套类带内孔的零件时，这套工装的优势尤为明显，一次装夹工件就可以完成外圆车削、端面车削、内孔钻孔、镗孔、铰孔、内螺纹加工的全部工序，不需要反复移动尾座、拆装刀具，能够大幅降低操作工的劳动强度，提升单台设备的加工效率。
