遥控直升机主旋翼中央传动总成结构

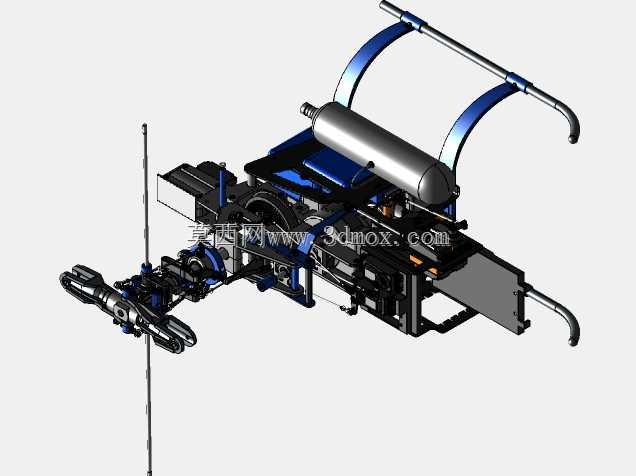

　　这套航模直升机的中央主体结构，覆盖了从主旋翼安装位到起落架支撑的全部核心承载区域，是整机组装过程中最先完成装配的基准部件。在实际航模飞行场景中，该部分需要承担主旋翼高速旋转产生的交变载荷、尾传动系统的扭矩传递、飞控与电池组件的安装承载，同时还要兼顾降落时滑橇起落架传递的冲击载荷，所有安装孔位的同轴度、配合面的平面度都直接影响整机飞行的稳定性与振动水平。

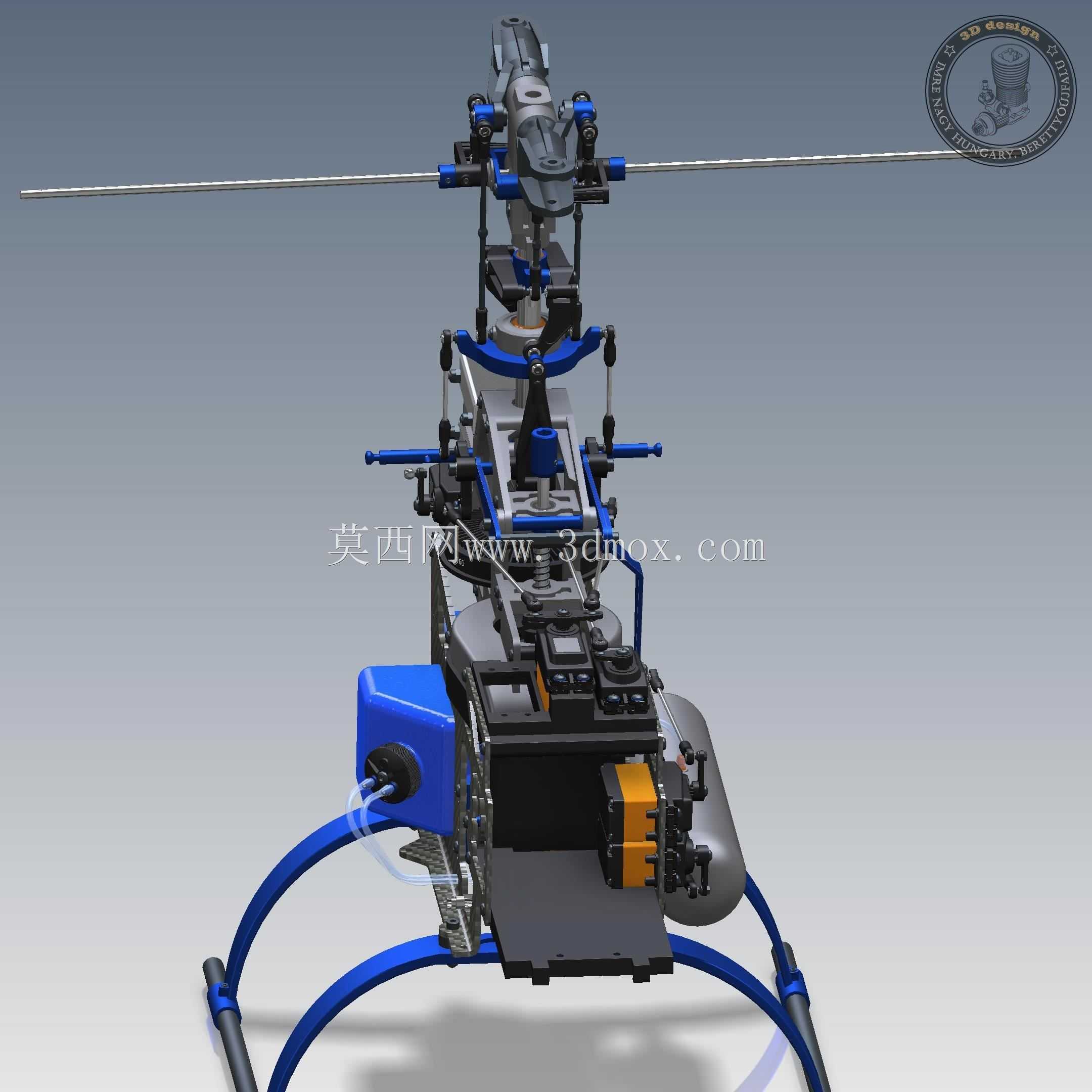

　　从结构设计逻辑来看，主旋翼安装座采用分层堆叠的轴承支撑结构，上下两组角接触轴承背对背布置，可同时承受旋翼旋转产生的径向载荷与周期变距带来的轴向倾覆力矩，避免旋翼轴高速转动时出现窜动。倾斜盘组件的滑动导套与主轴的配合间隙控制在0.02mm以内，既保证变距动作的顺滑无卡滞，又不会因间隙过大导致操纵滞后。主传动齿轮组采用斜齿啮合设计，相比直齿传动啮合重合度更高，传动过程中噪音更低、冲击更小，能适配高转速下的动力传递需求，齿轮与主轴的连接采用扁位加顶丝的双重固定方式，可承受大扭矩输出下的周向剪切力，避免传动打滑。

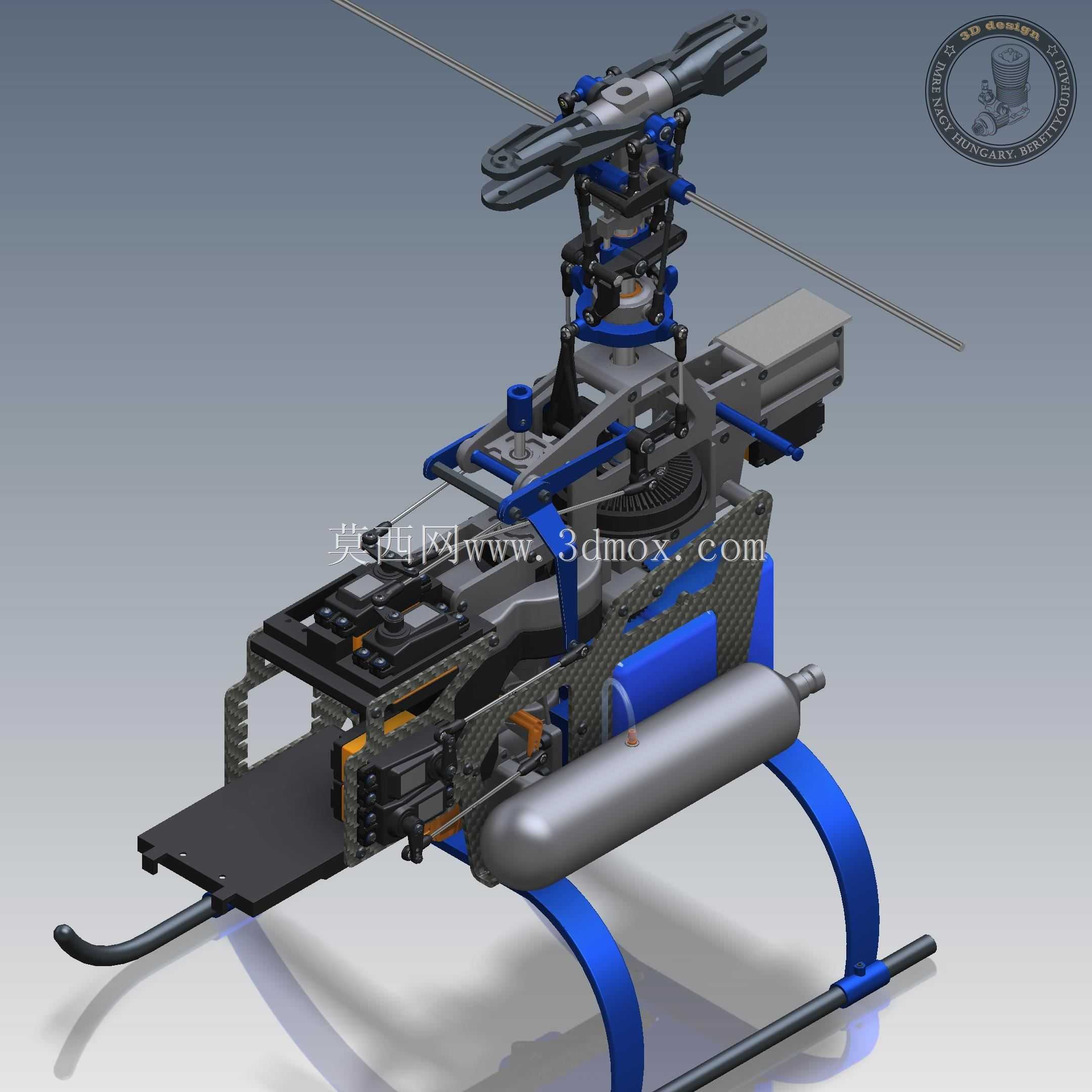

　　机身主体框架采用碳纤维板材与金属支撑柱组合的桁架式结构，在保证整体结构刚度的前提下尽可能降低自重，框架上预留的电池安装位、电调固定槽、飞控安装座都设置了对应的走线槽位，可将动力线与信号线分层布置，减少大电流动力线对飞控传感器的电磁干扰。机身尾部的尾管夹持结构采用对开式锁紧设计，无需额外粘接即可保证尾管的同轴度与连接强度，夹持面上加工有细密的防滑齿纹，可抵消尾旋翼转动时产生的反向扭矩，避免尾管出现转动移位。

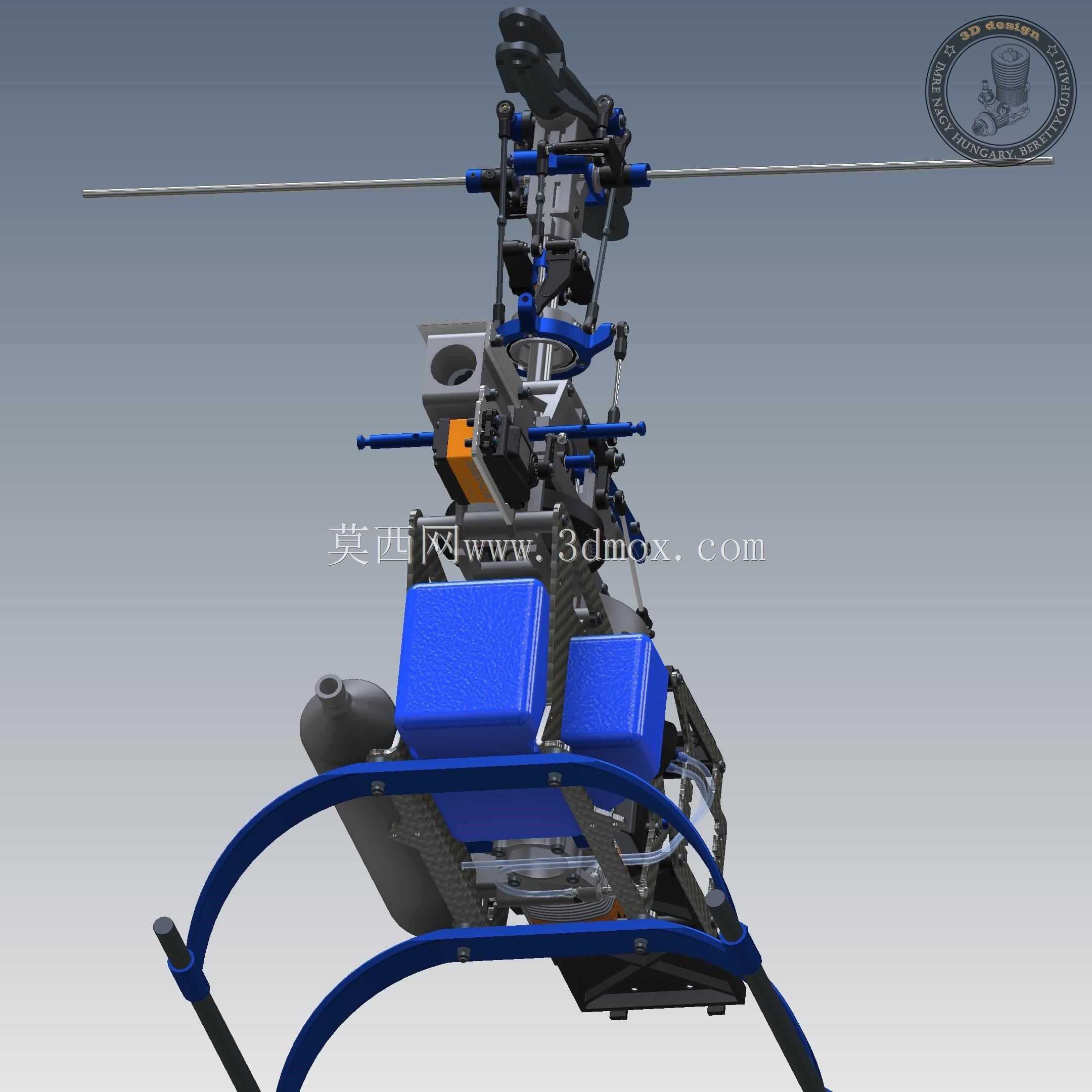

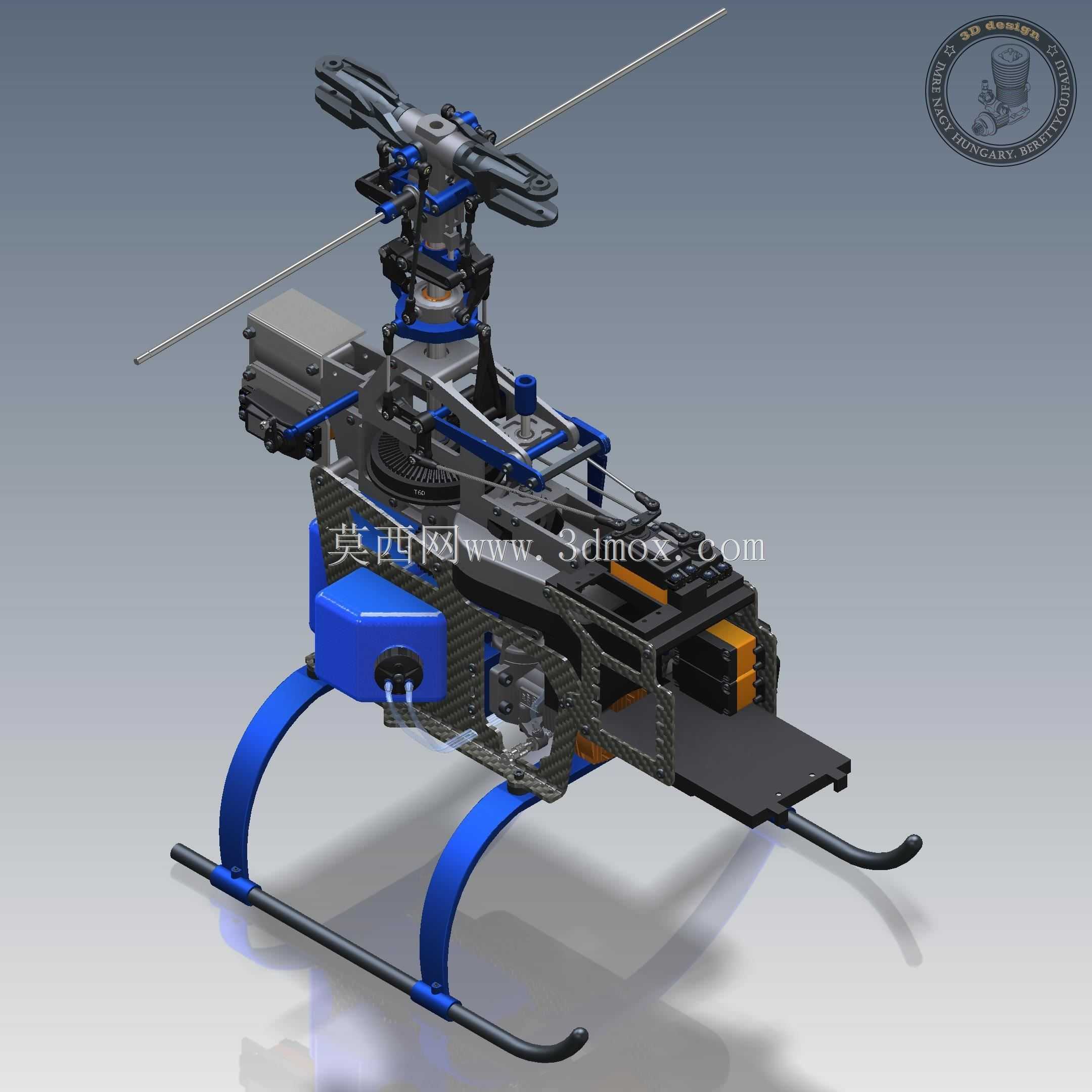

　　下部的滑橇式起落架采用弧形弹性支撑臂设计，支撑臂与机身连接的位置设置有橡胶缓冲垫，降落时可通过支撑臂的弹性形变吸收冲击能量，避免硬着陆时的冲击力直接传递到机身框架导致精密电子元件受损。滑橇横杆采用高强度铝合金管材制作，表面做硬质阳极氧化处理，耐磨性能优异，可适应粗糙起降场地的摩擦损耗，起落架与机身的连接点采用快拆结构设计，维护时无需拆解机身主体即可快速更换受损的起落架部件。

　　在安装边界方面，主旋翼轴的伸出长度严格匹配对应级别的旋翼头尺寸，安装座上端面到旋翼夹头的距离预留了平衡翼（或无副翼旋翼头）的安装空间，不会出现旋翼转动时与机身其他部件干涉的问题。机身框架的宽度尺寸适配标准规格的航模锂电池，电池仓的固定绑带孔位间距通用市售的魔术绑带尺寸，无需额外改装即可固定不同容量的动力电池。尾管夹持位的内径匹配标准直径的碳纤维尾管，尾传动齿轮的啮合间隙可通过夹持座上的调节螺钉微调，保证传动精度的同时降低装配难度。

　　整个结构的受力传递路径经过多轮优化，旋翼产生的升力通过主轴轴承直接传递到机身主承力框，再分散到两侧的起落架支撑点，电池、电调等大重量部件的安装位置尽量靠近整机重心点，减少飞行时的转动惯量，提升操纵响应速度。所有运动部件的周边都预留了足够的安全间隙，即使在大机动飞行时部件出现小幅形变，也不会发生运动干涉导致炸机。
