RC直升机传动操纵集成机构设计

　　这套RC直升机的核心集成机构，是航模直升机动力传递与姿态控制的核心载体，日常应用场景覆盖遥控航模爱好者的自制改装、小型无人直升机的原理验证、航模教学中的结构演示等场景，区别于玩具级直升机的简化结构，该机构采用模块化集成设计思路，将动力输入、减速传动、周期变距操纵、主旋翼夹持安装等功能整合在同一金属机架单元内，大幅缩减了零散部件的安装调试工作量。从实际用途来看，该机构承担了从动力源输出扭矩到主旋翼的转速匹配、扭矩传递，同时将舵机的线性位移转化为旋翼的周期变距与总距调整动作，直接决定直升机飞行过程中的升降、前后、左右方向的姿态控制精度，是RC直升机飞行稳定性的核心保障部件。设计过程中优先考虑了安装边界的兼容性，

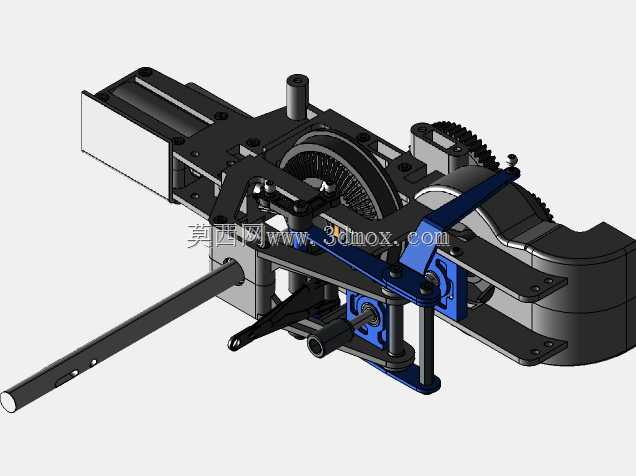

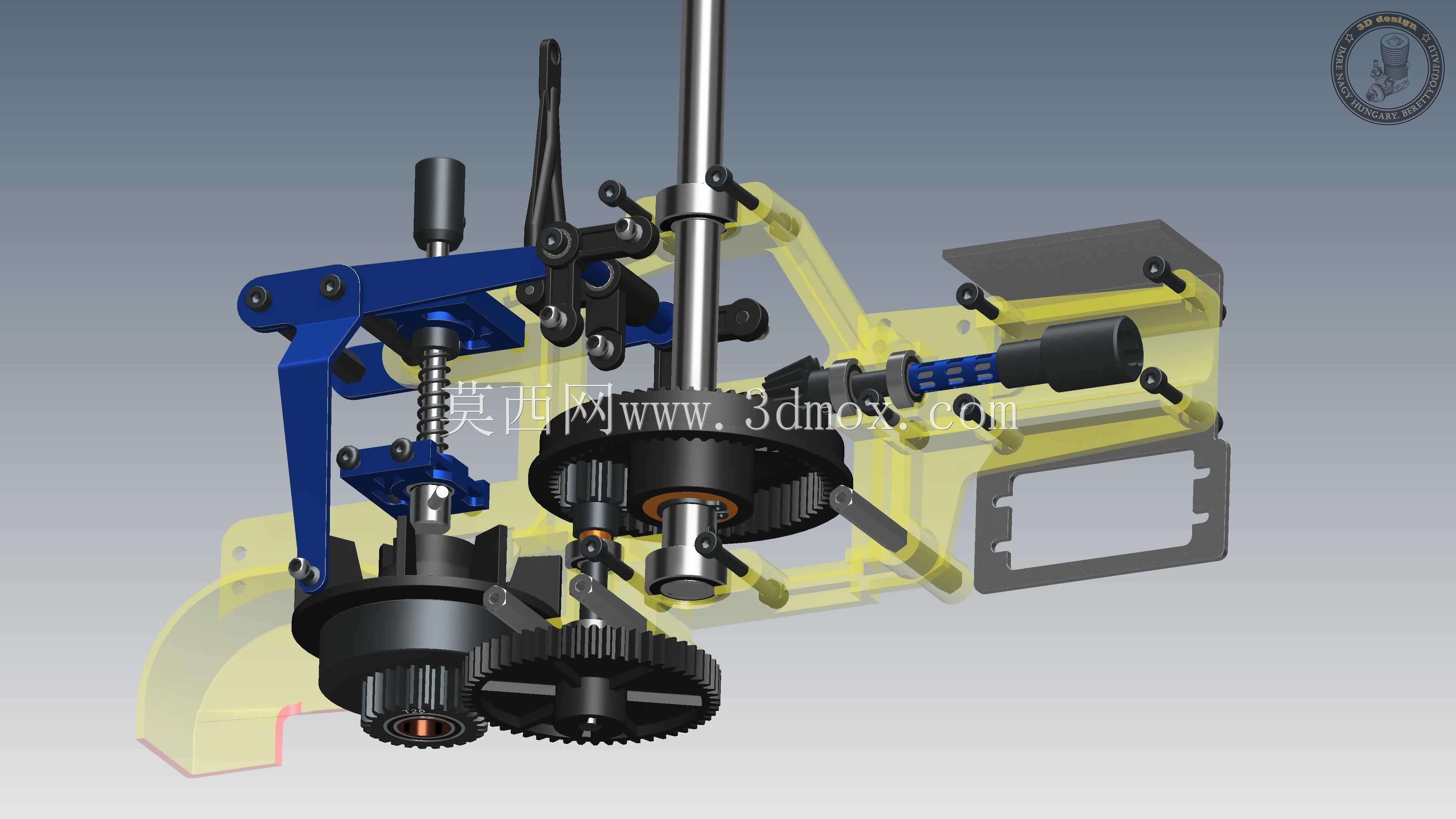

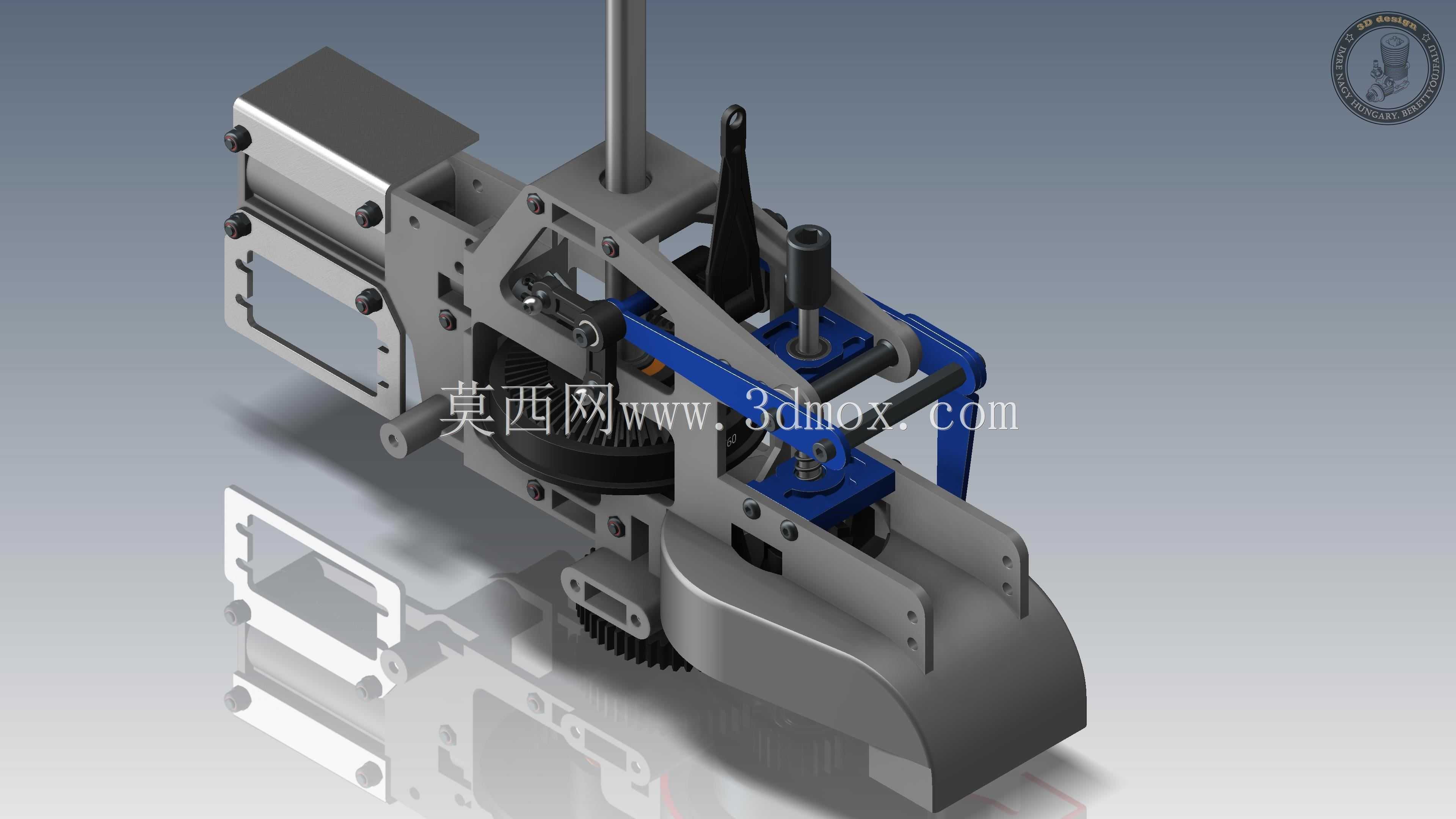

　　机架主体采用钣金折弯与机加工件组合的结构，侧边预留的标准孔位可适配市面上多数250-450级航模直升机的机身安装位，主旋翼轴的安装孔位同轴度公差控制在0.02mm以内，避免高速旋转时出现旋翼抖动的问题；传动部分采用一级齿轮减速结构，大齿盘与电机齿轮的中心距预留了0.1-0.3mm的调整间隙，可适配不同模数的金属或塑料齿轮，满足不同动力配置的扭矩传递需求。操纵机构的摇臂与连杆连接点均采用球头铰接结构，蓝色的操纵摇臂采用高强度工程塑料注塑成型，在保证结构强度的同时降低了运动部件的整体重量，摇臂的转动行程经过反复校核，可实现总距-10°到+12°的调整范围，周期变距的前后左右倾斜角度均可达到±8°，

　　完全满足3D特技飞行与常规巡航飞行的操纵行程需求。机架侧边的安装位可直接固定标准尺寸的航模舵机，舵机安装面与操纵摇臂的转动平面平行度误差不超过0.05mm，减少舵机动作过程中的连杆侧向受力，延长舵机齿轮与连杆球头的使用寿命；动力安装位预留了无刷电机的固定孔，孔位间距适配22系列、28系列外转子无刷电机的安装尺寸，电机安装座设计有长条形调整槽，可方便调整齿轮啮合间隙，避免齿轮过紧导致的动力损耗或者过松出现的扫齿问题。整个机构的外露运动部件均做了倒角处理，避免装配调试过程中划伤操作人员，底部的弧形整流结构既可以降低飞行过程中的空气阻力，也能在轻微炸机时吸收部分冲击能量，保护内部的传动齿轮与操纵连杆不受损坏。从结构布局来看，

　　整个机构的重心集中在主旋翼轴的正下方，与直升机的整机重心设计要求匹配，减少飞行过程中的重心配平工作量，各部件的拆装均采用标准内六角螺丝固定，日常维护更换易损件时不需要拆解整个机架，仅需拆卸对应位置的固定螺丝即可完成齿轮、摇臂、连杆等部件的更换。在实际装配调试过程中，该机构的操纵连杆长度可通过两端的球头扣进行微调，不需要额外定制长度的连杆，降低了配件采购的难度；传动齿轮的上方预留了限位结构，可避免大齿盘在高速旋转时出现上下窜动的问题，齿轮啮合位置设计有润滑脂存储槽，可在装配时填充适量润滑脂，减少齿轮运转过程中的磨损，延长传动系统的使用寿命。
