无线电遥控直升机燃油动力装置结构

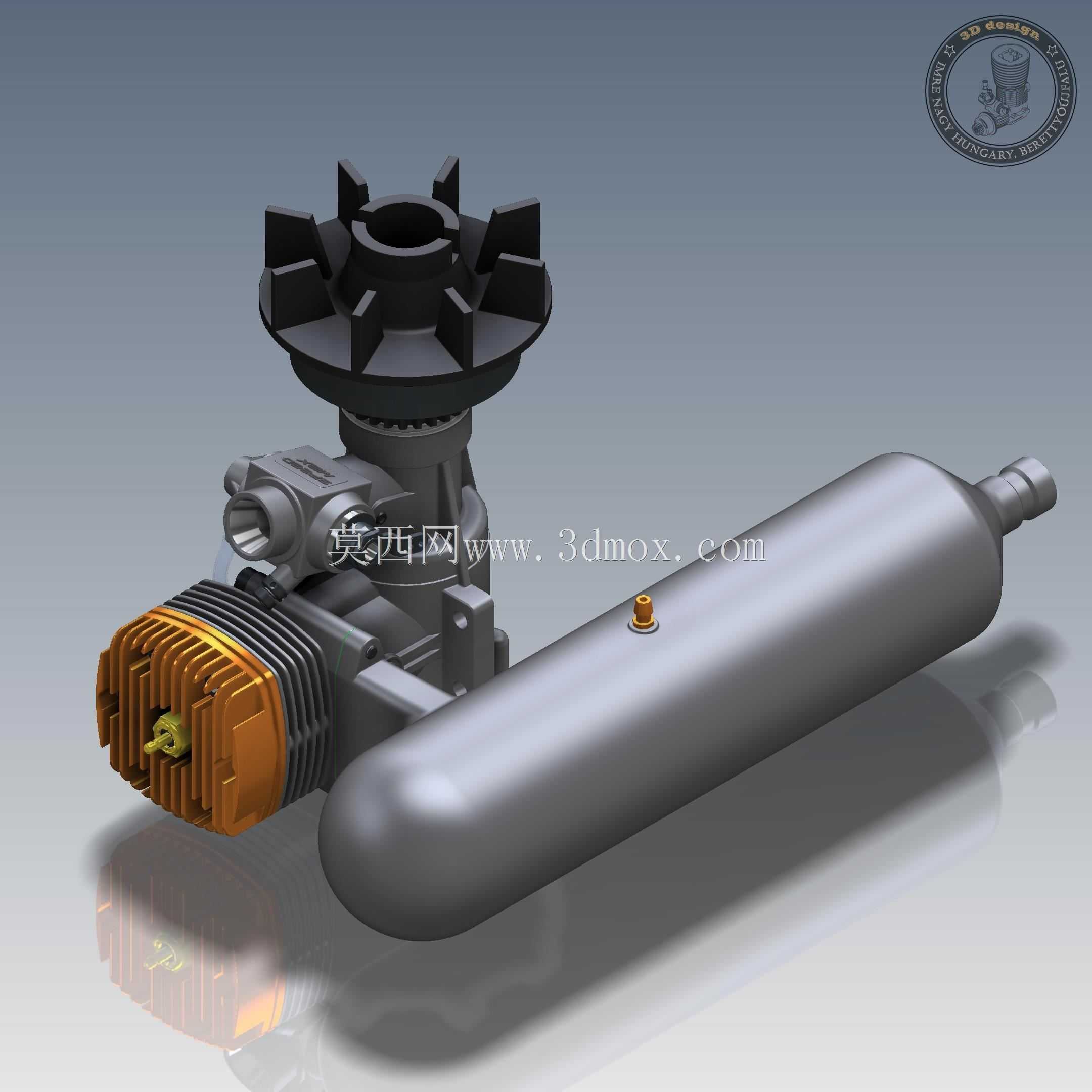

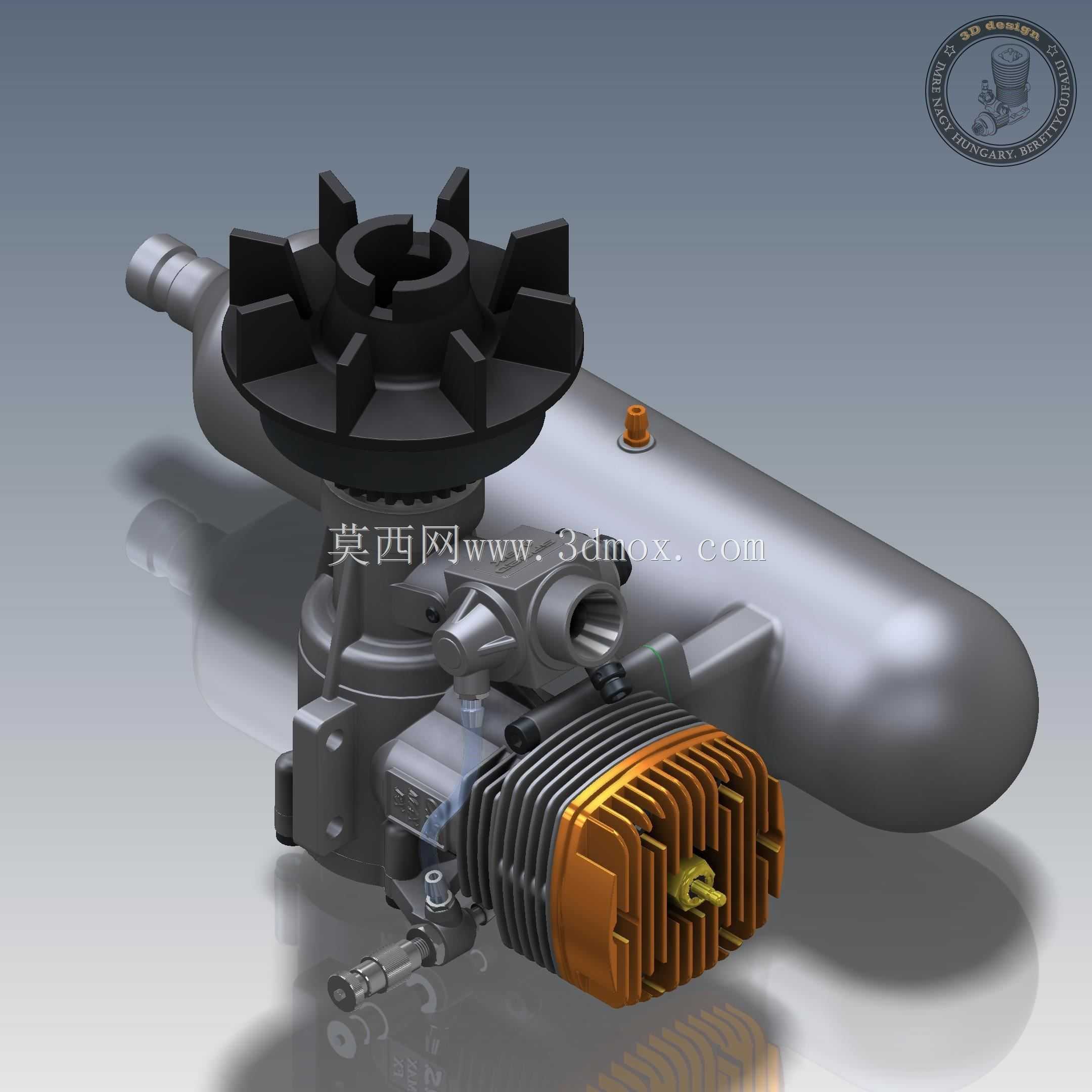

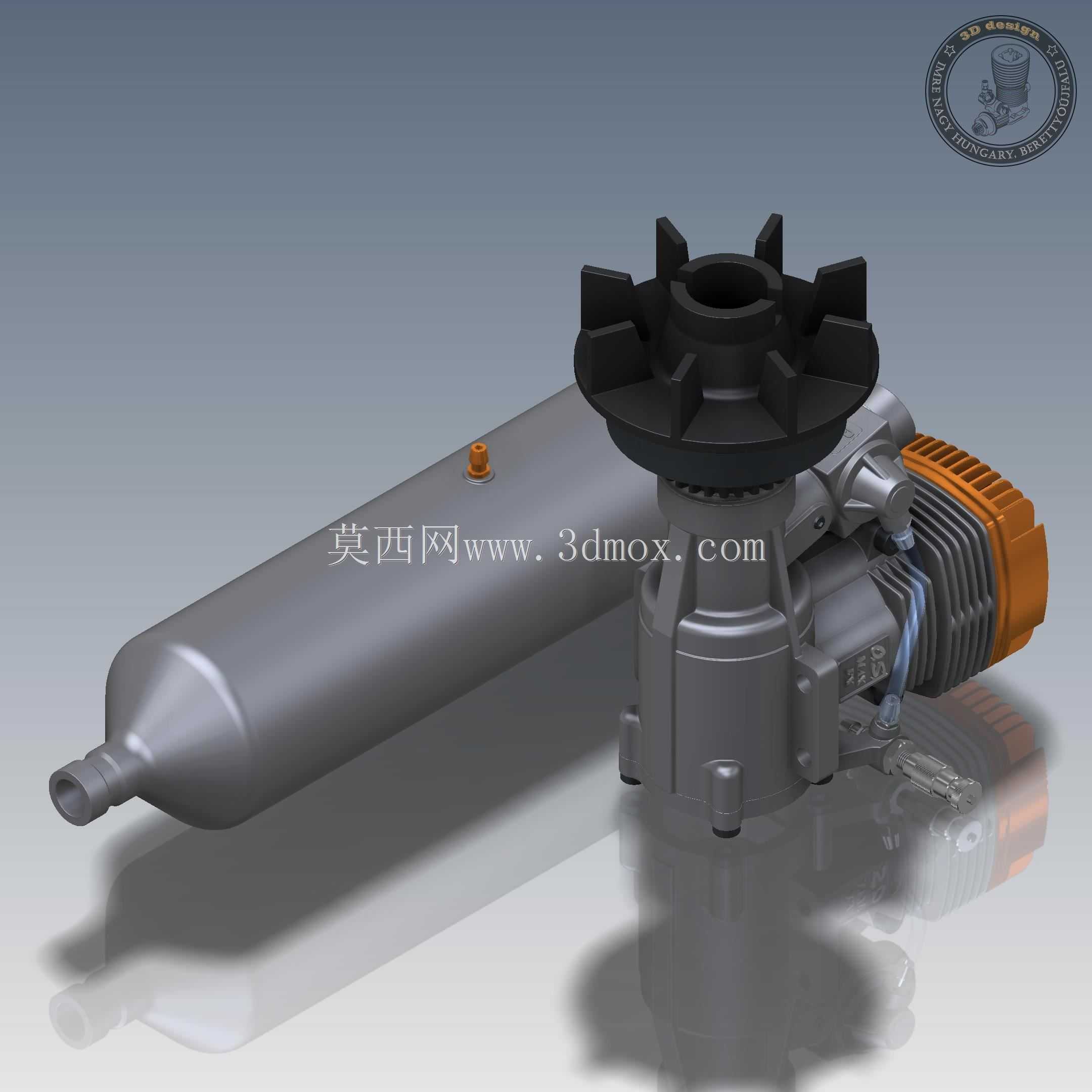

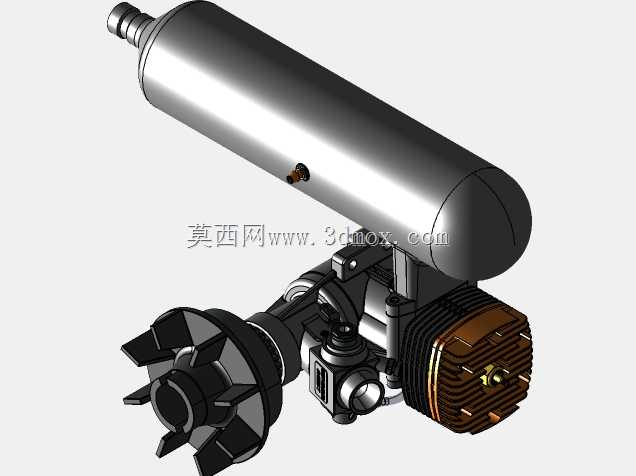

　　这套动力装置主要面向小尺寸无线电遥控直升机的动力输出需求，适配起飞重量在5-8kg区间的特技类、航拍类航模直升机平台，在航模赛事训练、户外航模作业、航空模型科普教学场景中都有广泛的应用空间，能够为旋翼系统提供稳定的持续动力输出，同时匹配航模直升机的姿态调整响应需求，在剧烈的油门变动工况下也能维持稳定的运转状态。从实际功能层面来看，该动力单元整合了缸体散热组件、冷却风轮、排气消声腔体、燃油供给接口与动力输出轴段，不需要额外加装独立的散热系统，依靠顶部的轴流风轮随曲轴同步转动，就能在飞行过程中为缸体散热鳍片提供足够的冷却气流，避免高负荷运转下的热衰减问题。排气腔体采用一体化的长筒式谐振设计，能够在优化排气效率的同时降低运转噪音，同时腔体的安装位置与缸体呈平行布局，尽可能压缩了动力单元的横向占用空间，适配航模直升机紧凑的机身内部安装空间。设计过程中优先考虑了航模场景下的重量平衡需求，缸体散热鳍片采用疏密渐变的布局，靠近燃烧室的区域鳍片密度更高，远离燃烧室的区域逐步降低鳍片密度，在保证散热效率的前提下尽可能削减不必要的结构重量，同时散热鳍片端部采用橙色的硬质阳极氧化处理，既提升了鳍片的结构强度，避免日常拆装、炸机维修过程中出现鳍片弯折变形的问题，也能通过颜色区分快速识别缸体的安装朝向，降低装机过程中的对位错误概率。顶部的冷却风轮采用带中心定位孔的星型布局，八个径向叶片均匀分布在轮盘上，叶片的倾斜角度经过匹配转速区间的优化，

　　在12000-18000rpm的常用工作转速下能够产生足够的静压，将冷却气流导向下方的缸体散热区域，风轮中心的定位孔与曲轴输出端采用扁位配合，不需要额外的定位销就能传递扭矩，同时拆装过程中只需要松开顶部的锁紧螺母就能完成风轮的更换，维护便捷性较高。安装边界方面，整套动力单元的核心安装基准位于缸体下方的两个凸台安装孔位，孔位间距符合主流50级-90级油动航模直升机的发动机安装架标准，不需要对机身安装架进行二次打孔改装就能直接适配，动力输出轴的伸出长度、轴径尺寸也匹配主流的航模直升机离合器安装规格，装机时可以直接配套标准规格的离合器、启动杯组件，不需要定制转接零件。排气腔体的安装法兰与缸体排气口采用端面密封结构，

　　配套耐高温的密封垫片就能避免排气泄漏，腔体尾部的排气出口朝向斜下方，能够避免排出的高温废气直接吹向机身内部的电子设备、燃油管路，降低飞行过程中设备过热、管路老化的风险。燃油供给接口位于缸体侧下方的进油口位置，接口尺寸匹配航模标准的燃油管规格，安装时只需要将燃油管插接到接口处并用扎带紧固即可，不需要额外的密封处理。从结构设计的细节来看，曲轴箱部分采用一体化的压铸成型结构，将主轴承安装位、缸体连接位、安装凸台整合为一个整体，减少了连接接缝带来的漏油风险，同时曲轴箱的外形做了圆弧过渡处理，没有突出的尖锐棱角，在装机过程中不会刮蹭到机身内部的布线、油管，日常维护时也不容易划伤操作人员的手部。缸体与曲轴箱的连接采用四个均布的螺栓紧固，

　　螺栓的拧紧力矩有明确的匹配要求，能够保证缸垫的压缩量处于合理区间，既不会因为力矩过大导致缸体变形，也不会因为力矩不足出现燃烧室漏气、压缩比不足的问题。整套动力单元的重量控制在600g左右，在同排量级别的航模发动机中处于中等偏上的重量控制水平，重心位置靠近安装凸台的平面上方，装机后能够让整机的重心尽可能靠近旋翼主轴的轴线位置，降低飞行过程中的姿态调整负担，提升特技动作的响应精度。在实际使用过程中，这套动力单元能够适配15%-30%硝基甲烷含量的航模燃油，在常规的飞行工况下，连续运转20-30分钟不需要额外的散热停歇，能够满足日常的航线飞行、特技动作训练需求，同时结构的可靠性较高，只要按照规范进行磨合、定期更换火花塞、清理散热鳍片缝隙的积尘与油污，就能维持较长的使用寿命，减少日常使用中的维护成本。
