RC直升机动力总成含发动机与燃油箱结构

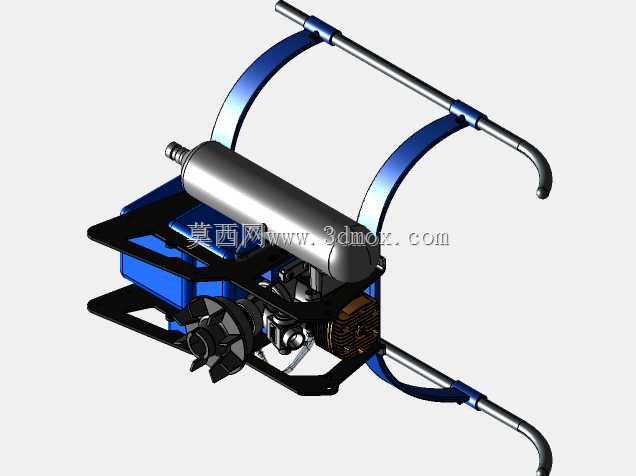

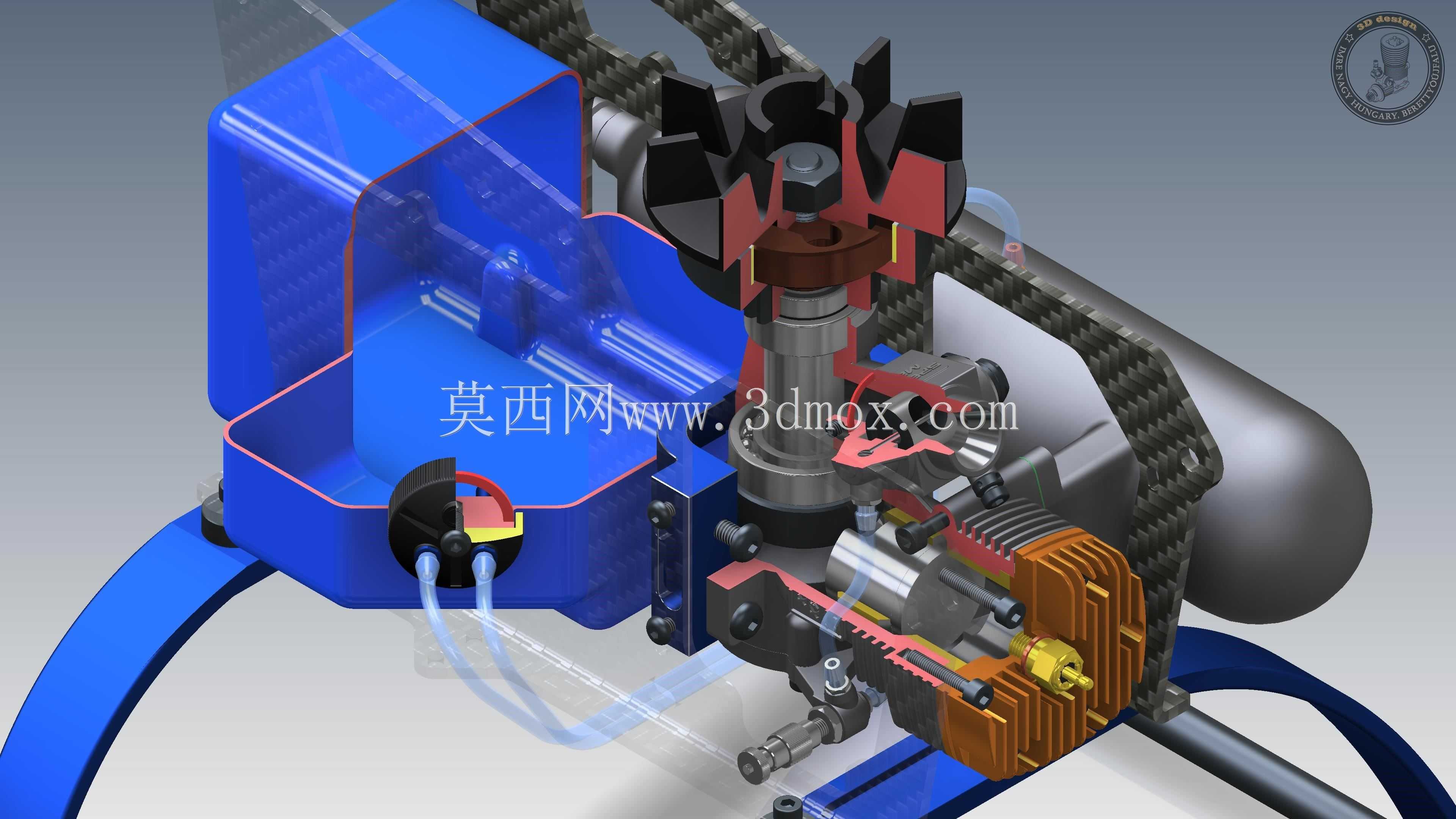

　　孔位间距匹配主流50级直升机的机身安装架尺寸，横向安装宽度控制在72mm，纵向从燃油箱前端到消音器尾部的总长度为128mm，垂直方向从散热顶到曲轴输出端的高度为86mm，这个尺寸边界刚好能嵌入常规50级直升机的机头舱内部，不会和旋翼头的倾斜盘操纵机构、尾传动皮带轮产生运动干涉。燃油箱的设计采用了半透明耐油材质的壳体结构，内部设置了防晃隔板，避免直升机做3D特技动作时燃油剧烈晃动导致重心偏移，同时油箱出油口设置了重锤式吸油结构，不管直升机处于正飞、倒飞、侧飞姿态，吸油口都能浸没在燃油液面以下，保证连续供油不中断，油箱的加油口设置在顶部靠前位置，和机身的加油口预留位对齐，日常加注燃油不需要拆解机头罩，维护便利性较好。这套RC直升机动力总成结构，核心覆盖小型航模动力输出、燃油供给、散热适配三大核心模块，在航模研发、小型无人旋翼飞行器试制场景中，可直接作为动力匹配的参考基准，也能用于航模维修替换件的结构测绘依据。从实际使用场景来看，这类动力单元主要适配50-90级燃油动力遥控直升机，承担旋翼动力输出、尾桨传动扭矩供给、整机供电触发等核心功能，区别于电动航模的动力结构，燃油动力总成需要兼顾燃油供给稳定性、发动机散热效率、振动隔离三个核心工程问题，这套结构在设计时就把这三点作为核心约束条件展开。先看安装边界的设计逻辑，整个动力总成的安装基准面设置在发动机曲轴箱底部的四个安装凸台，凸台预留了M3规格的安装孔位，

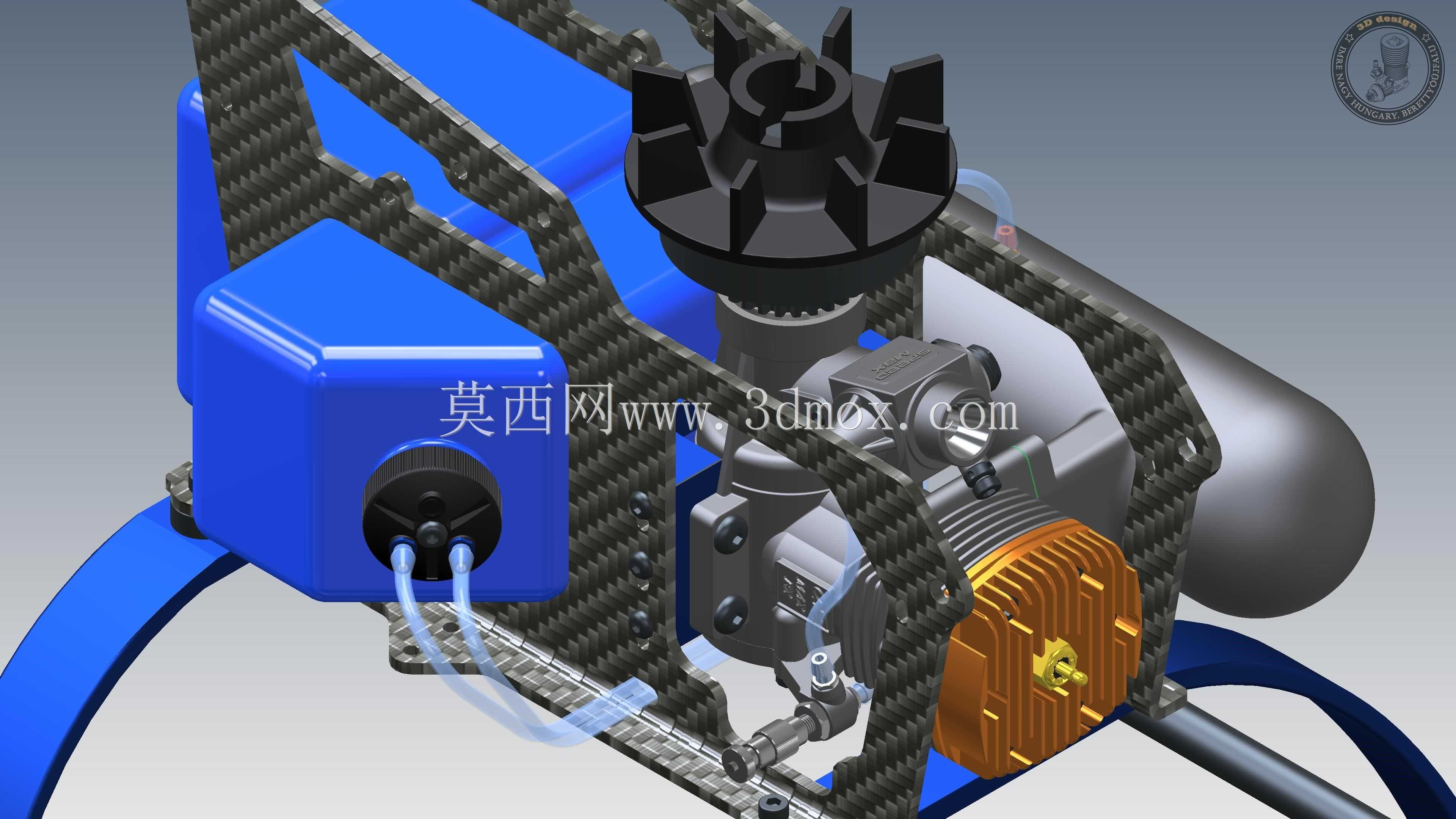

　　发动机部分采用单缸两冲程结构，曲轴输出端直接连接离合器罩杯，离合器采用离心式结构，怠速状态下离合器甩块和罩杯分离，旋翼不会跟随转动，当发动机转速达到设定阈值后，甩块在离心力作用下贴合罩杯内壁，把扭矩传递给主齿轮，带动主旋翼和尾传动机构运转。散热结构采用了一体化铸铝散热顶，散热鳍片的走向顺着直升机飞行时的迎面气流方向布置，飞行过程中迎面气流可以直接穿过鳍片间隙带走热量，不需要额外加装散热风扇就能满足连续大油门飞行的散热需求，散热顶的顶部预留了火花塞安装位，安装孔的同轴度公差控制在0.02mm以内，保证火花塞电极和燃烧室的位置精度，避免点火异常。化油器安装在发动机进气侧，和曲轴箱的进气道直接连通，油门摇臂的位置刚好对准机身舵机的安装位，

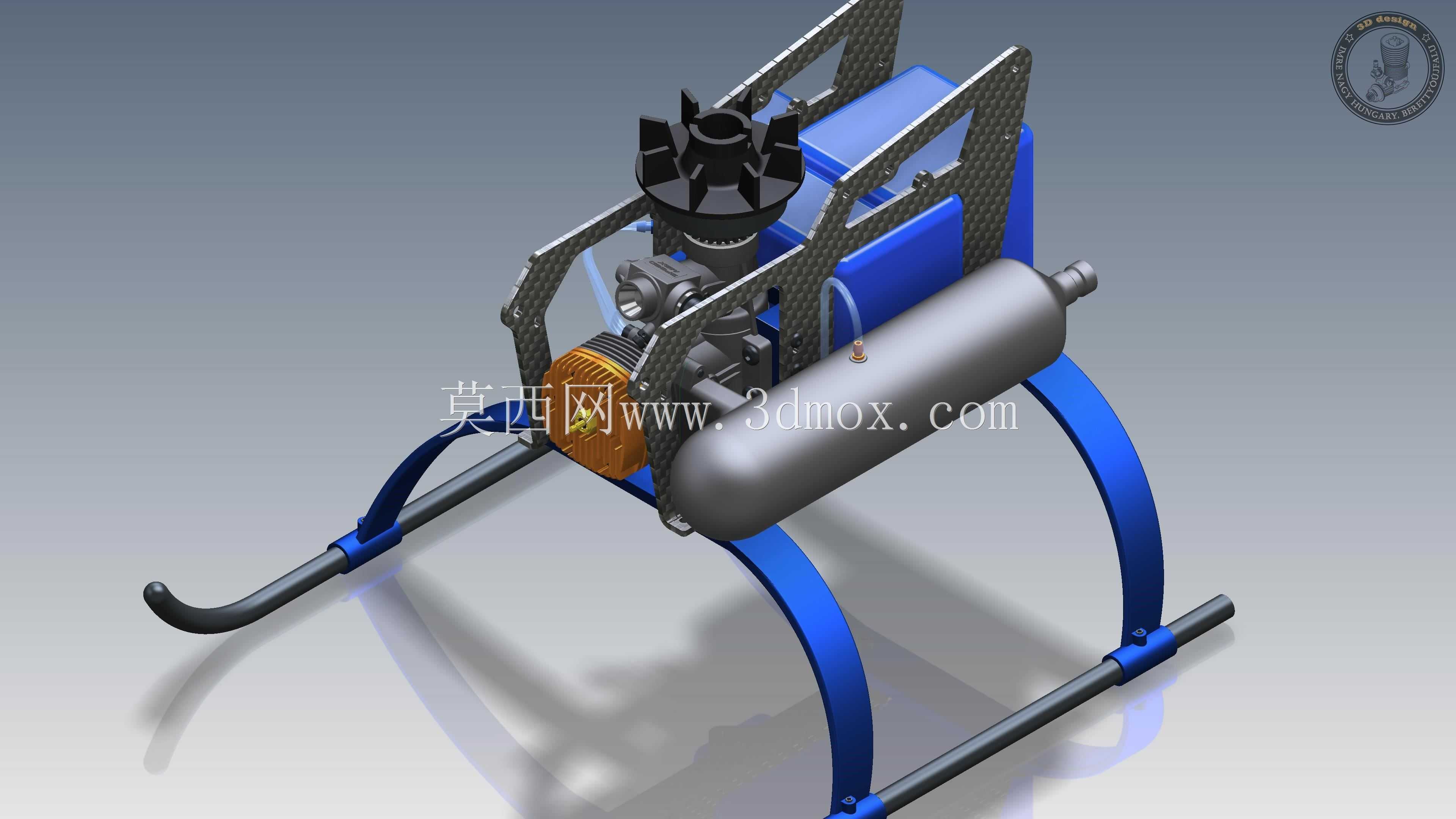

　　舵机拉杆可以直线连接摇臂，不需要额外设置转向摇臂，减少传动间隙带来的油门响应迟滞。消音器采用侧置安装结构，固定在发动机排气口位置，排气方向朝向斜下方，避免高温排气直接吹向机身塑料构件或者燃油箱，同时消音器的安装支架采用了橡胶减震垫，减少排气振动传递到机身，降低整机的振动水平。整个动力总成的燃油管路采用耐油橡胶管，管路走向避开了发动机散热顶和消音器的高温区域，同时用管卡固定在机身结构上，避免飞行过程中管路晃动和运动部件产生摩擦破损。从设计思路上看，这套结构没有追求极致的轻量化，而是把可靠性放在第一位，所有受力部位的壁厚都预留了足够的安全余量，比如发动机安装凸台的壁厚达到3mm，就算在粗暴着陆的冲击下也不容易出现断裂，

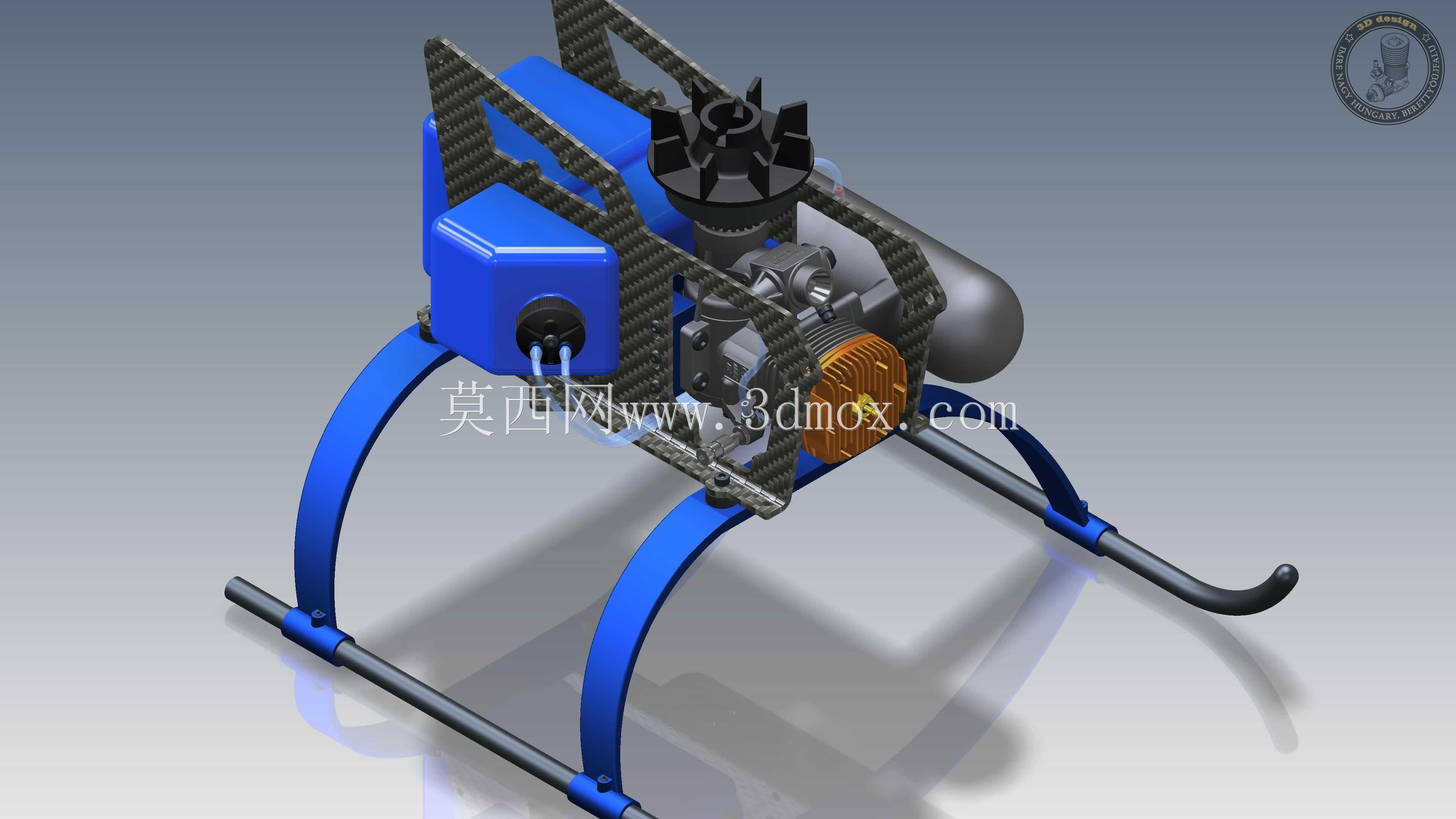

　　燃油箱的固定点采用了橡胶减震圈包裹的安装柱，既可以固定油箱位置，又能过滤发动机传递过来的振动，避免油箱长期受振出现开裂漏油的问题。在实际装配过程中，这套结构的各个部件都设置了装配定位止口，比如发动机和安装架之间有定位销孔，燃油箱和机身安装位有定位凸台，装配时不需要反复调整位置就能保证同轴度和位置精度，能有效减少装配工时，也能避免因为装配位置偏差导致的传动异响、供油不畅等问题。另外，这套结构的易损件都采用了通用化设计，比如火花塞、离合器甩块、燃油管这些配件，都和市售主流同级别航模发动机通用，后期维护更换不需要定制特殊配件，使用成本更低。针对航模3D飞行的大工况波动需求，这套动力总成的燃油供给系统还在油箱和化油器之间预留了增压管接口，可以连接发动机曲轴箱的压力脉动，给油箱内部提供微正压，保证大油门工况下的供油压力稳定，不会因为燃油消耗后油箱内负压导致供油不足，出现发动机掉转速甚至熄火的问题。整个结构的运动部件都做了动平衡校准，比如曲轴、离合器罩杯、散热风扇这些高速旋转的零件，动平衡精度控制在G2.5级别，高速运转时的振动量控制在0.1mm/s以内，能有效减少整机的振动水平，提升陀螺仪的工作稳定性，让直升机的飞行姿态更平稳。
