小型动力设备快接式燃油密封盖结构

　　在小型通用动力设备、便携燃油动力机具、户外作业燃油装置的油路系统设计中，燃油加注口的密封与外接油路适配结构，是影响设备使用可靠性、燃油泄漏风险控制的核心部件之一，本次呈现的这款燃油密封盖结构，正是针对这类场景开发的功能性部件。从实际应用场景来看，这类部件常配套在小型发电机组、便携植保动力机具、户外露营燃油炉具、模型动力设备以及小型非道路移动机械的燃油箱上，既要满足日常燃油加注后的密封需求，也要适配部分需要外接燃油补给、油路快速接驳的使用场景，避免传统螺纹盖反复旋拧带来的密封垫磨损、螺纹滑牙问题，同时降低户外作业时开盖操作的复杂度。

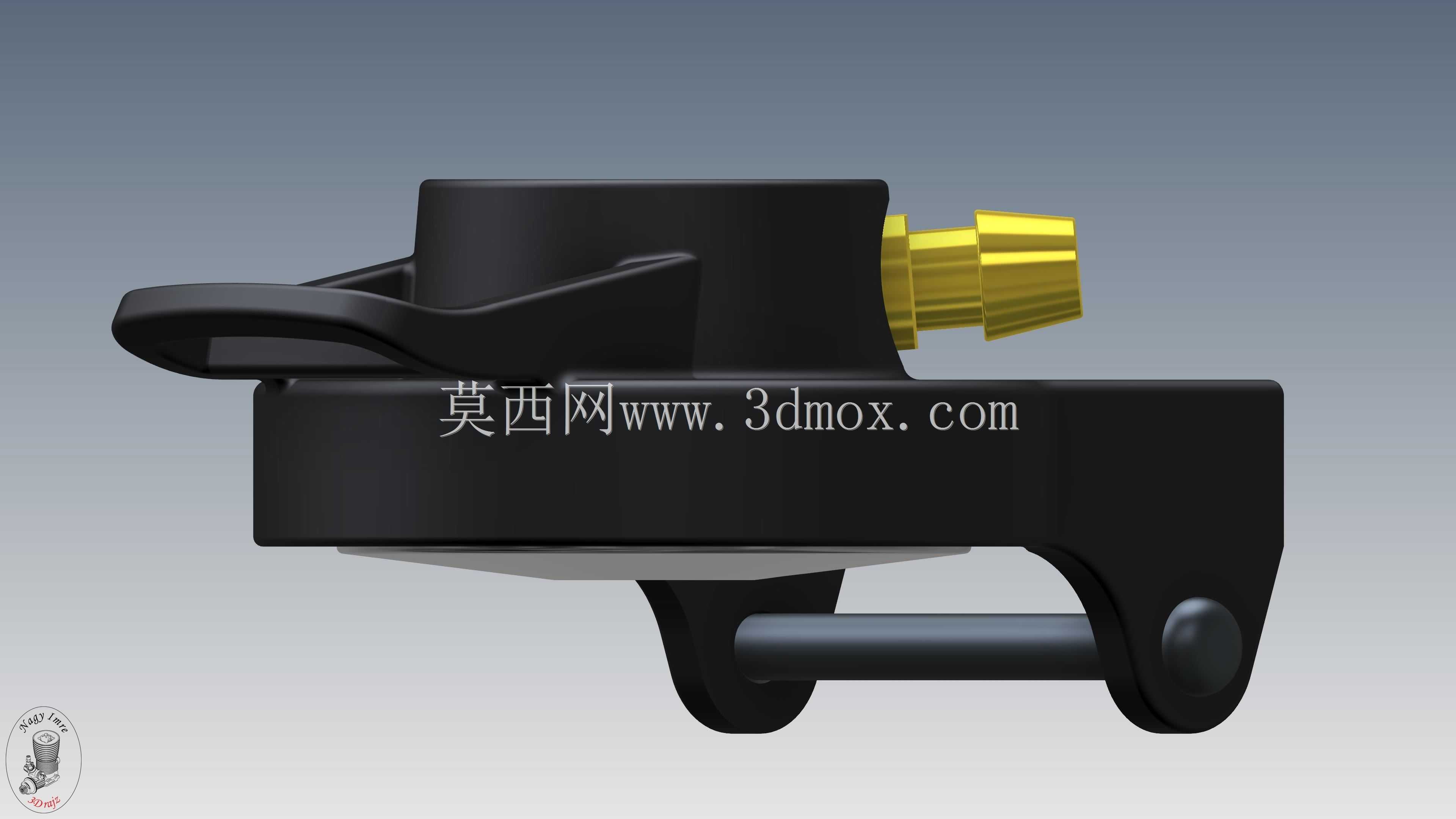

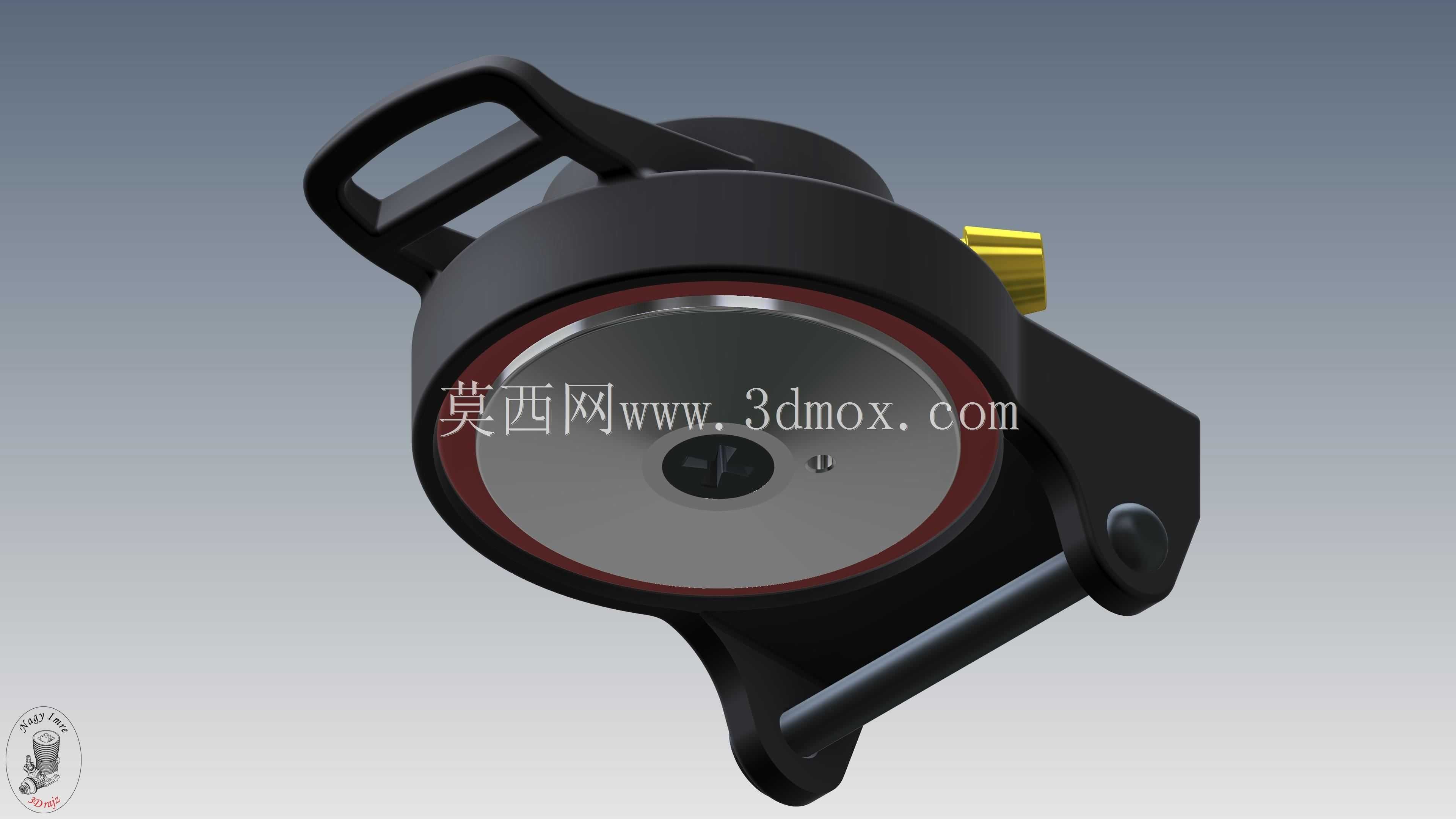

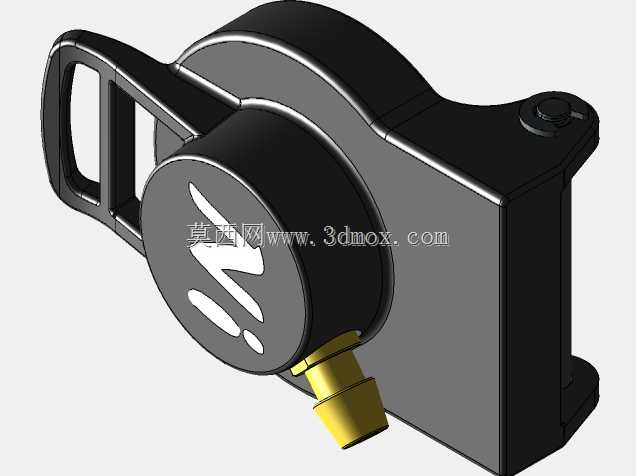

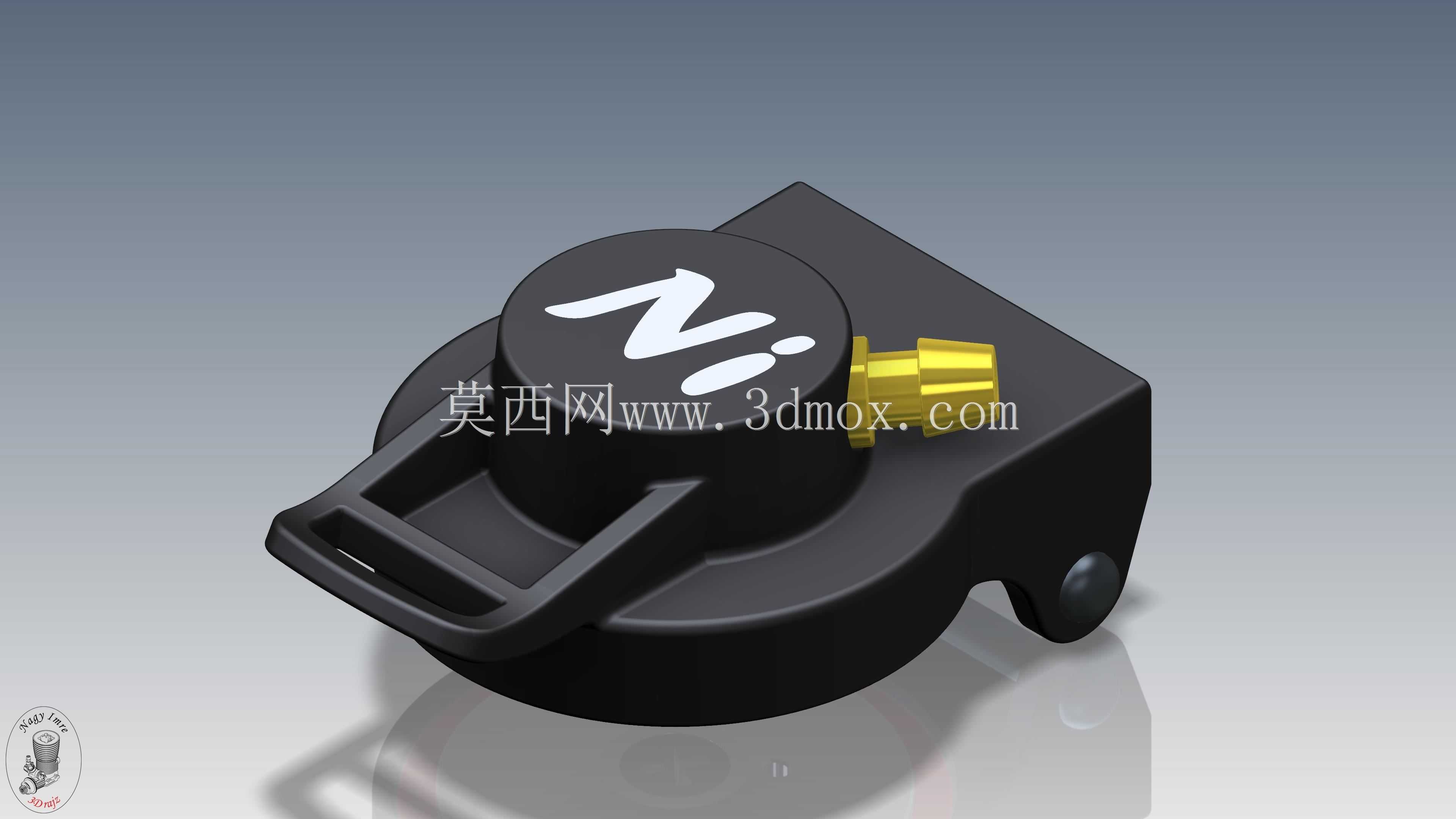

　　从功能特性上看，该结构集成了本体密封、快插油路接口、便携操作扣手三个核心功能模块。主体盖体采用卡扣式旋合结构，与油箱加注口配合时，无需多圈旋转，仅需对位后小角度旋转即可完成锁紧，盖体与油箱口的配合面内置环形密封槽，可配套耐油橡胶密封圈，在设备运行产生振动、机身倾斜甚至短时倒置的工况下，都能有效阻隔燃油渗漏，同时避免外界粉尘、水汽进入油箱污染燃油。侧面集成的黄铜材质快插接头，采用标准竹节式倒刺结构，可直接适配对应内径的耐油燃油软管，接头与盖体的连接部位做了一体嵌装密封处理，不存在外接油路的渗漏隐患，既可以作为外接副油箱的供油接口，也可以作为密闭油箱的气压平衡接口使用，适配不同的油路配置需求。盖体顶部设置的标识区域，可用于标注燃油标号、操作警示信息，避免不同燃油类型的误加问题。盖体一侧延伸出的一体式扣手结构，既可以作为开盖时的施力点位，也可以作为防丢挂绳的连接位，户外使用时可通过挂绳将盖体与油箱本体连接，避免开盖后随手放置导致的部件遗失。

　　从设计思路层面拆解，这款结构优先考虑了工况适配性与操作便捷性的平衡。盖体主体采用高强度工程塑料材质，耐燃油腐蚀、抗户外紫外线老化，重量仅为同规格金属螺纹盖的三分之一，不会给油箱加注口带来额外的载荷负担。侧面的快插接头选用黄铜材质，兼顾了耐油腐蚀性能与管路连接的结构强度，相比塑料接头，黄铜接头的抗管路拉扯能力更强，在设备移动、管路受拉时不会出现接头断裂的问题。盖体底部的锁紧卡扣采用对称式分布，卡扣的导向斜面做了圆弧过渡处理，对位锁紧时的阻尼感均匀，操作人员无需目视对位，仅凭手感即可完成锁紧操作，适合在光线不足的户外作业场景下使用。盖体与油箱口的配合公差控制在0.1mm以内，既保证了卡扣锁紧后的配合间隙均匀，也避免了公差过大导致的密封偏斜、锁紧卡滞问题。

　　关于外形尺寸与安装边界，该结构的整体外轮廓最大长度约为65mm，主体盖体的外径约为45mm，整体高度约为32mm，侧面快插接头向外延伸长度约为18mm，适配的油箱加注口内径为38mm，卡扣锁紧位的外径为42mm。安装时需要在油箱加注口周围预留至少20mm的径向操作空间，满足扣手旋转、快插接头接驳管路的空间需求，盖体顶部需要预留至少10mm的竖向空间，避免设备外壳与盖体产生干涉。快插接头适配的燃油软管内径为6mm，管路接驳后需要预留至少30mm的管路弯曲半径，避免管路弯折导致的油路堵塞。在结构建模过程中，所有的转角位置都做了R1以上的圆角处理，既避免了注塑生产时的应力集中问题，也消除了操作过程中的锐边划伤风险，密封槽的深度设计为1.2mm，可配套线径2mm的耐油丁腈橡胶密封圈，密封圈的压缩量控制在25%左右，兼顾密封性能与密封圈的使用寿命，长期反复开合使用也不会出现密封失效的问题。
