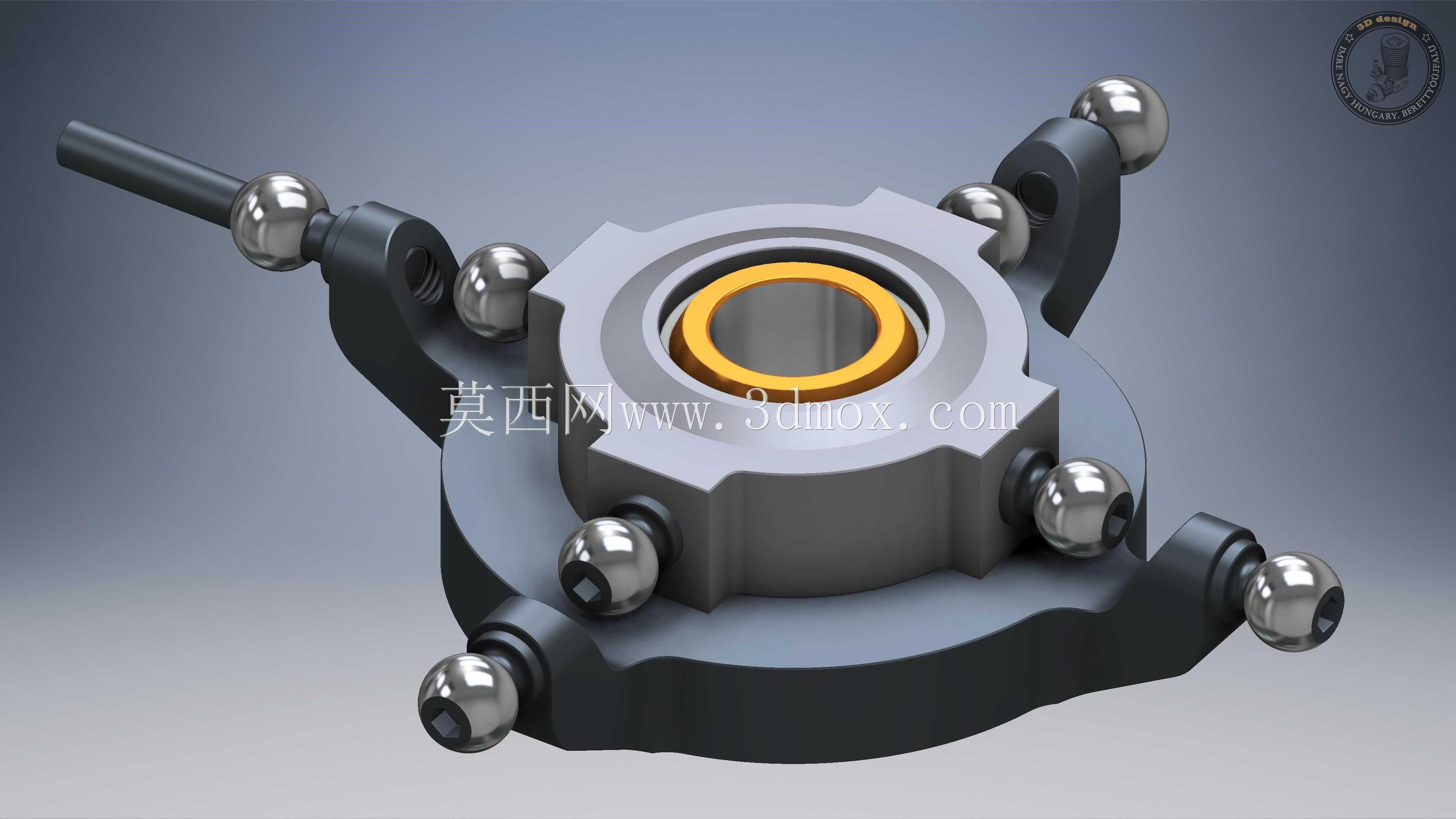

RC直升机倾斜器旋转斜盘结构设计

　　航模直升机的旋翼操纵核心部件，旋转斜盘承担着将固定侧舵机的操纵指令传递到旋转侧旋翼桨夹的关键作用，是整个直升机操纵链路里最核心的运动转换节点。在实际飞行场景中，斜盘需要同时响应总距、横向周期变距、纵向周期变距三个维度的操纵输入，通过自身的倾斜与轴向滑动，改变每一片旋翼在旋转周期内的桨距角，最终实现直升机的升降、前后、左右飞行动作，其结构精度直接决定了航模飞行的响应灵敏度与操纵手感。

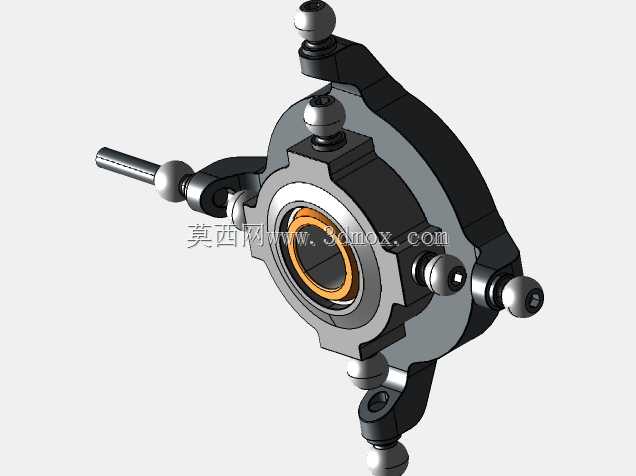

　　从结构设计逻辑来看，该斜盘采用分体式双环结构，分为不随机翼主轴旋转的固定环与随主轴同步旋转的旋转环，两环之间通过均匀布置的钢球实现滚动支撑，既保证了旋转环能够顺畅跟随主轴高速转动，又能让固定环平稳承接舵机的推拉动作，避免旋转运动向舵机端传递造成舵机额外负载。周边均匀伸出的球头拉杆安装位，分别对应舵机拉杆与旋翼变距拉杆的连接点，球头的布置角度经过运动学校核，保证斜盘在全行程倾斜、滑动过程中，拉杆不会出现卡滞、死点，同时将操纵线性度控制在合理区间，避免小舵量输入时出现响应迟滞或过量的问题。

　　安装边界方面，斜盘中心的通孔与直升机主轴采用间隙配合，配合公差控制在小间隙范围，既保证斜盘能够沿主轴顺畅轴向滑动，又避免径向间隙过大造成斜盘晃动，进而引入旋翼振动。中心孔内镶嵌的耐磨衬套采用低摩擦系数材质，减少长期滑动摩擦造成的主轴与斜盘磨损，延长部件使用寿命。周边球头的安装高度、伸出长度经过匹配计算，适配常规450-500级航模直升机的舵机安装位与桨夹摇臂长度，安装时无需额外修改拉杆长度即可实现初始总距与周期变距的行程匹配。

　　功能特性上，斜盘的所有球头连接位均采用标准航模球头规格，可直接适配市售常规规格的金属拉杆与球头扣，维护更换时无需定制配件。整体结构采用高强度铝合金加工主体，钢球与球头采用轴承钢材质，兼顾轻量化与结构强度，能够承受旋翼高速旋转带来的交变载荷，在剧烈3D飞行动作下也不会出现结构变形或连接松脱。固定环与旋转环之间的滚动钢球采用满布式设计，相比单排钢球结构承载能力更强，斜盘倾斜时的受力更均匀，高速旋转下的抖动量更小，能够有效降低旋翼系统的整体振动水平，提升飞行稳定性。

　　在实际装配调试过程中，需要保证斜盘滑动到主轴任意位置、倾斜到任意角度时，所有变距拉杆的长度一致，避免出现旋翼锥体不正造成的飞行振动。斜盘的初始安装位置需要对应旋翼0度总距位置，保证总距操纵行程上下对称，周期变距的左右、前后行程一致，避免飞行中出现操纵中立点偏移。该结构的设计思路同样可以迁移到小型无人直升机、工业级旋翼无人机的操纵系统设计中，通过等比例放大尺寸、调整材料强度等级，即可适配更大起飞重量的旋翼类飞行器，其核心的运动转换逻辑在各类旋翼飞行器的操纵系统中具备通用性。
