卡入式内六角扳手收纳支架结构设计

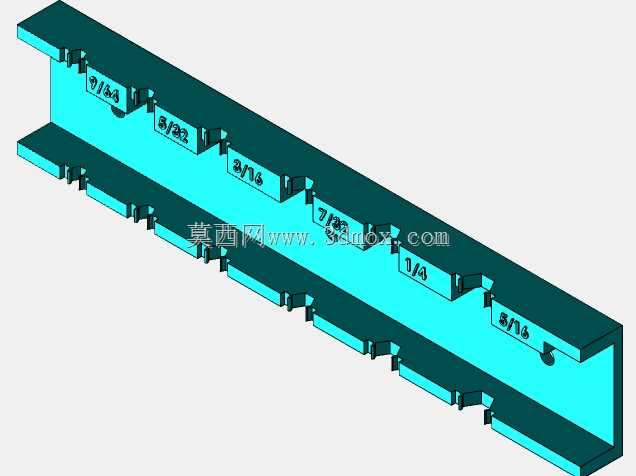

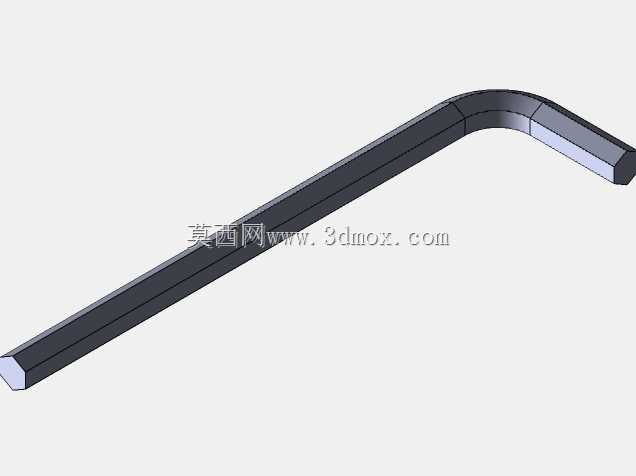

　　在机加工车间、设备维保工位、家用DIY操作台这类高频使用紧固件拆装工具的场景里，内六角扳手的收纳一直是容易被忽略却直接影响作业效率的细节。传统的插套式扳手架在取放时需要对准插孔，尤其是沾了少量切削液或金属碎屑的扳手，插拔时容易卡滞，着急取用时往往要反复对准，耽误作业节奏；而零散放置在工具盒里的扳手，不仅找对应规格要翻找半天，还容易和其他工具磕碰造成六角头磨损，影响后续拧动精度。这款卡入式内六角扳手支架正是针对这些实际工位痛点设计的收纳结构，适配常规规格的L型内六角扳手，采用侧边卡入的固定逻辑，替代传统的轴向插拔结构。从结构设计逻辑来看，支架主体采用长条形板式结构，沿长度方向根据不同规格内六角扳手的杆径尺寸，

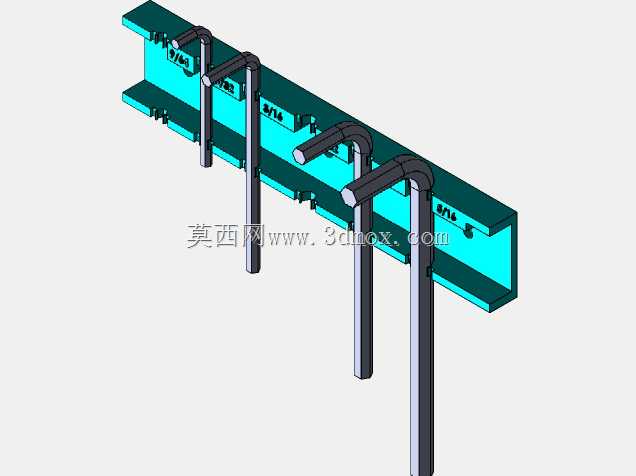

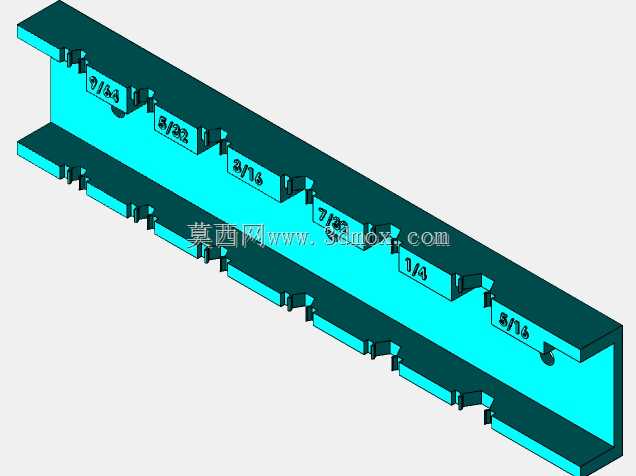

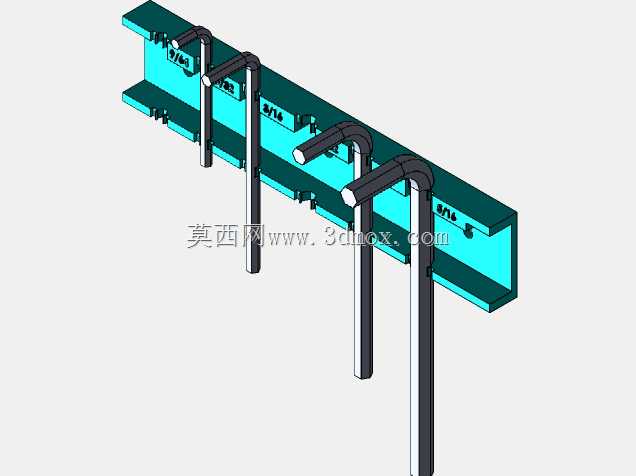

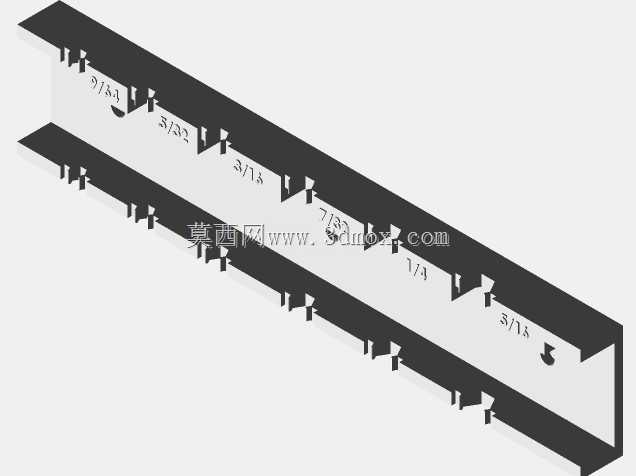

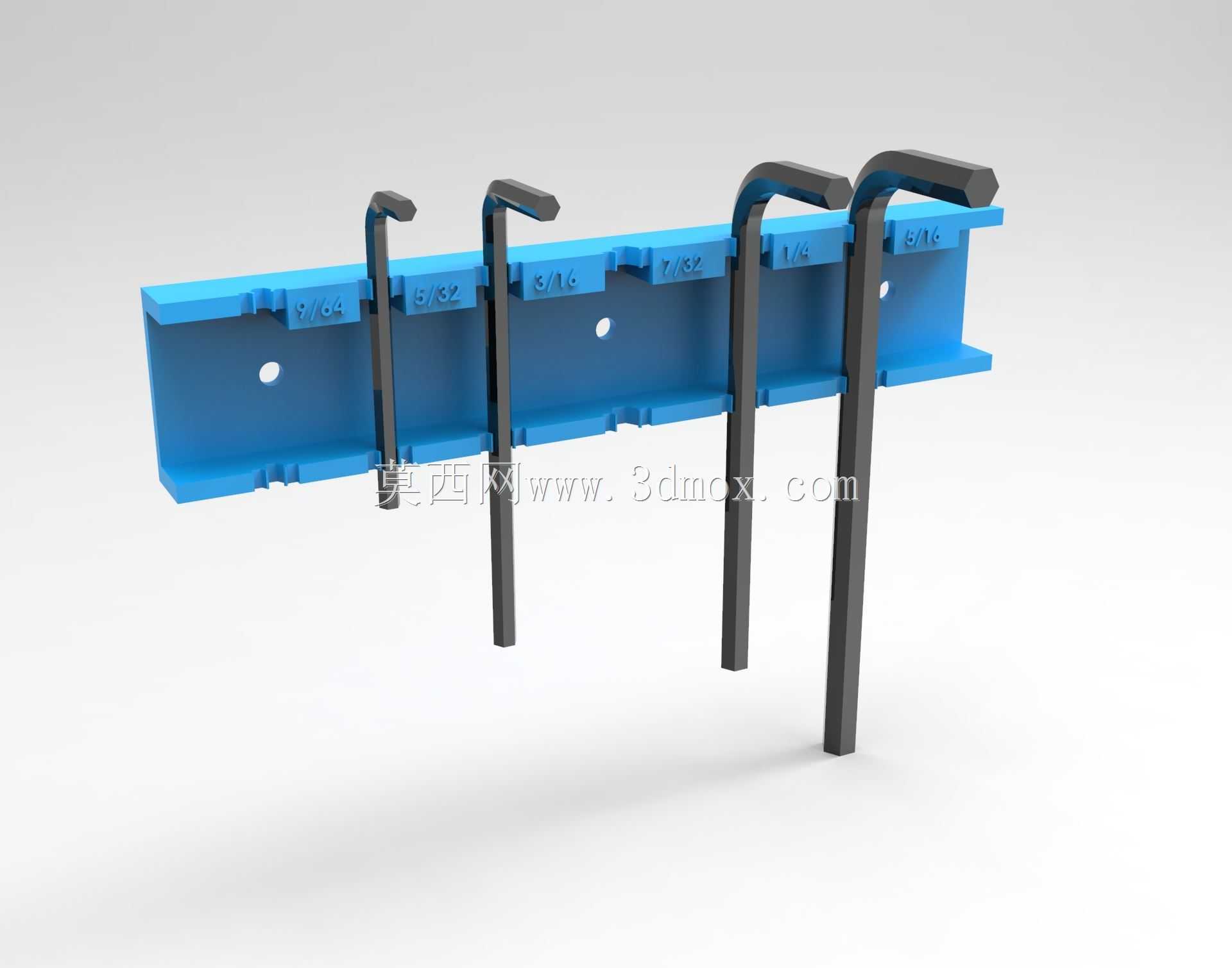

　　依次开设对应宽度的卡接槽位，槽位开口朝向支架侧方，每个槽位对应一个常用扳手规格，槽位旁预留的标识凸台可以直接刻印规格数值，不用额外粘贴标签，避免长期使用后标签磨损脱落。卡接槽的入口处做了微小的倒角导向，同时槽内两侧设计有微凸的卡紧筋，当扳手从侧方压入槽位时，卡筋产生轻微形变抱紧扳手柄部，既可以保证扳手在支架竖直挂载时不会滑落，又能在取用的时候直接侧向施力拔出，不需要对准插孔轴向抽拉，单手握持就能完成取放动作，比传统插架的取放效率提升不少。支架的安装边界设计也充分考虑了不同工位的安装需求，主体背板上预留了两个沉头安装孔，孔位间距适配常见的墙面膨胀螺丝、工作台侧装螺丝的孔距标准，既可以通过螺丝固定在工位背板、墙面、工具柜侧壁上，

　　也可以搭配背胶魔术贴固定在无打孔条件的操作台侧面，安装适配性较强。整体外形为窄长型结构，横向占用空间小，沿长度方向排布5个常用规格的槽位，覆盖日常维保、装配作业中最常用的内六角尺寸，不会因为槽位过多导致支架过长占用过多安装空间。从实际使用场景出发，这款支架在设计时特意考虑了车间复杂工况的适配性，卡接槽的深度经过反复验证，既保证足够的抱紧力，又不会因为槽深过大导致扳手卡入过深难以取出，哪怕手上沾有少量油污，也能轻松施力取放。支架的边缘全部做了圆角钝化处理，没有尖锐棱角，避免取放工具时刮伤手部。和传统的插式扳手架相比，这种卡入式结构还有一个明显的优势：当扳手杆部沾有少量金属碎屑时，侧向卡入的动作不会把碎屑带入插孔内部造成堵塞，

　　日常清理只需要用毛刷顺着支架表面扫过即可，维护成本极低。在三维建模过程中，每个卡接槽的宽度都对应标准内六角扳手的杆径公差做了适配，卡筋的过盈量控制在0.1-0.2mm之间，既保证足够的卡紧力，又不会因为过盈量太大导致塑料件长期使用产生疲劳松弛。支架的壁厚设计均匀，整体壁厚控制在2.5mm左右，适合采用3D打印制作小批量工位自用件，也可以开模批量生产作为配套五金工具的收纳配件。对于设备维保人员来说，把常用规格的内六角扳手统一挂载在伸手可及的工位侧面，作业时不用低头翻找工具盒，能大幅减少无效动作时间；对于家用DIY爱好者来说，这款支架可以把零散的内六角扳手整齐收纳在工作台边，避免小规格扳手丢失。支架的整体结构没有复杂的装配部件，一体成型即可完成制作，没有额外的活动零件，长期使用不容易出现结构损坏，可靠性远高于带卡扣、弹簧等活动结构的收纳装置。在安装尺寸方面，支架整体长度根据排布的槽位数量控制在合理范围，宽度方向突出安装面的尺寸不超过扳手短边的长度，挂载后不会因为突出过多造成磕碰，安装孔的沉头深度适配常规的沉头螺丝尺寸，安装后螺丝头不会突出支架表面，避免刮伤放置在旁边的工具或工件。
