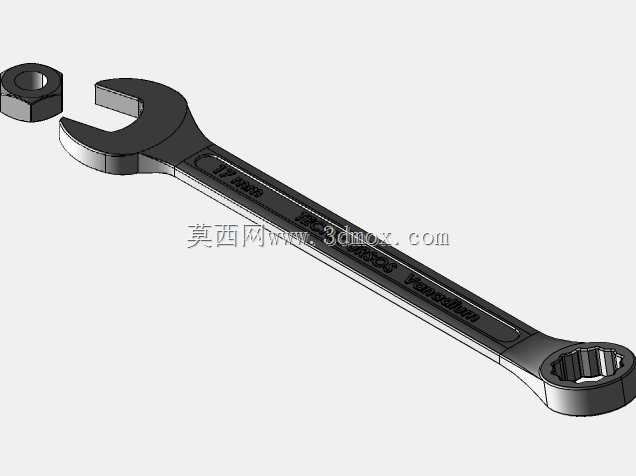

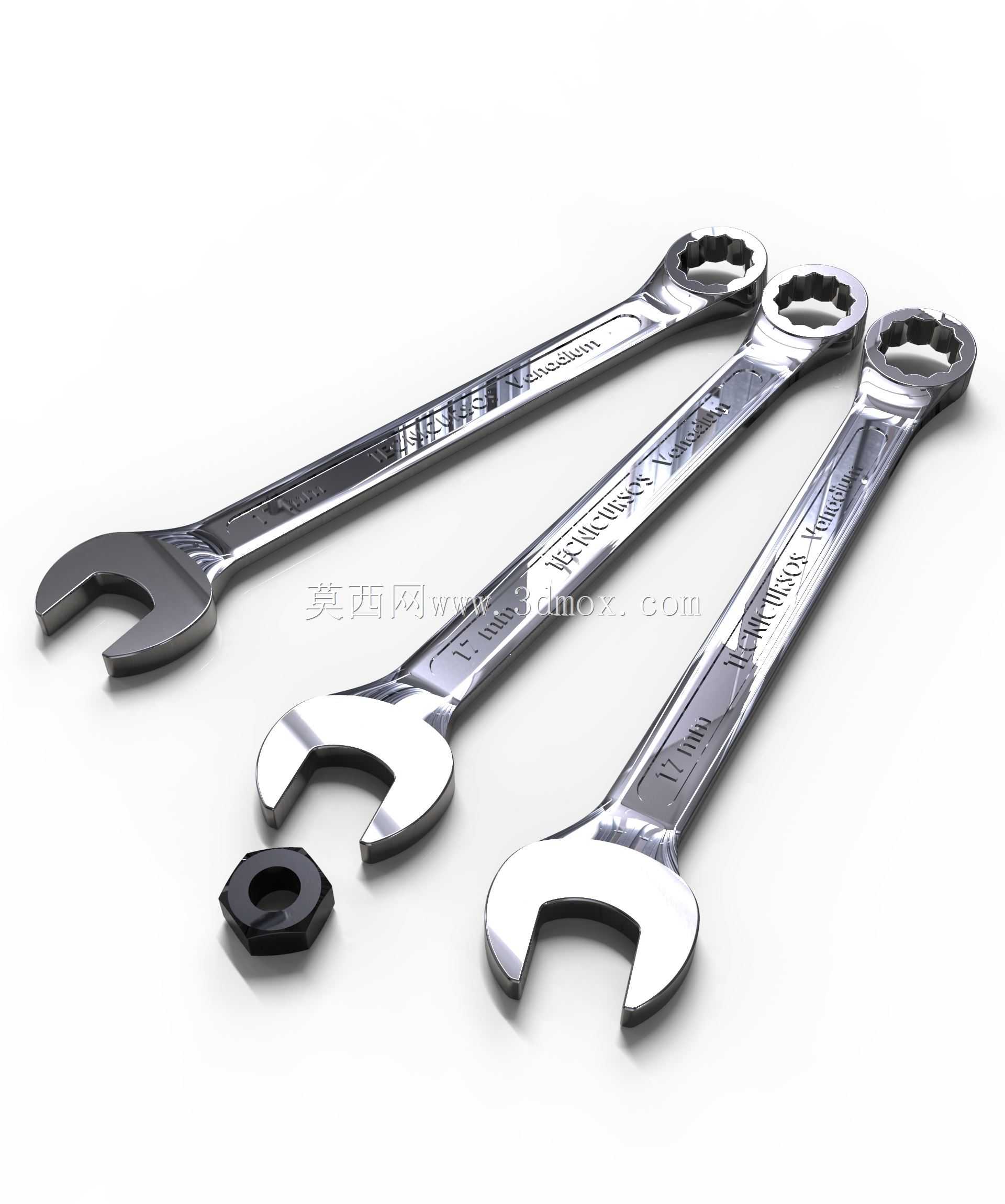

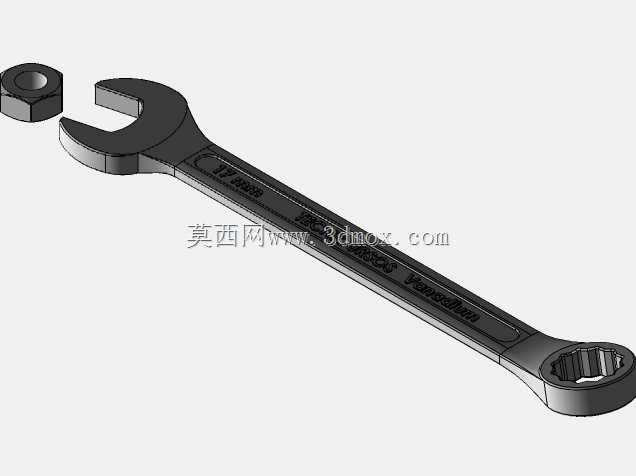

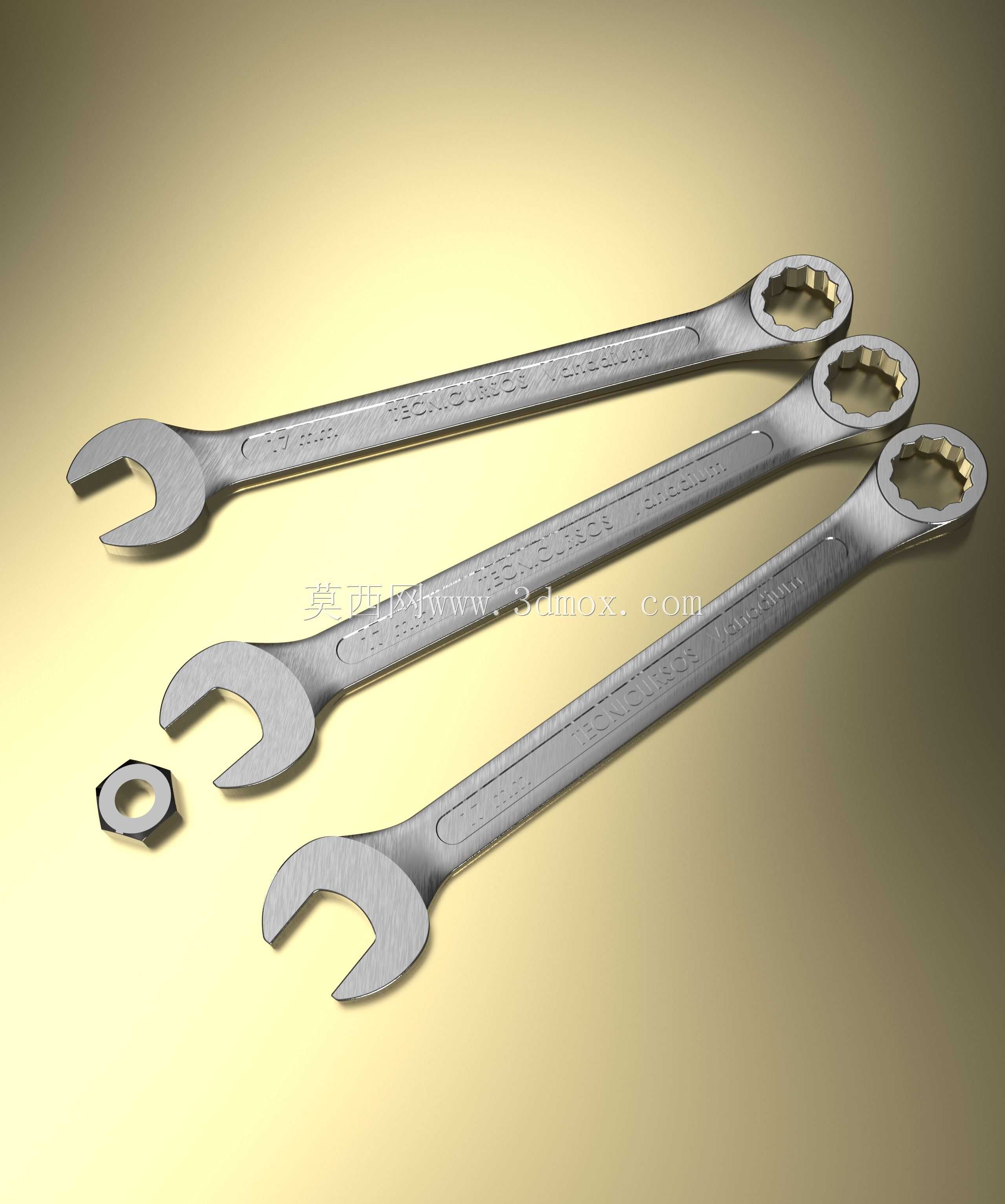

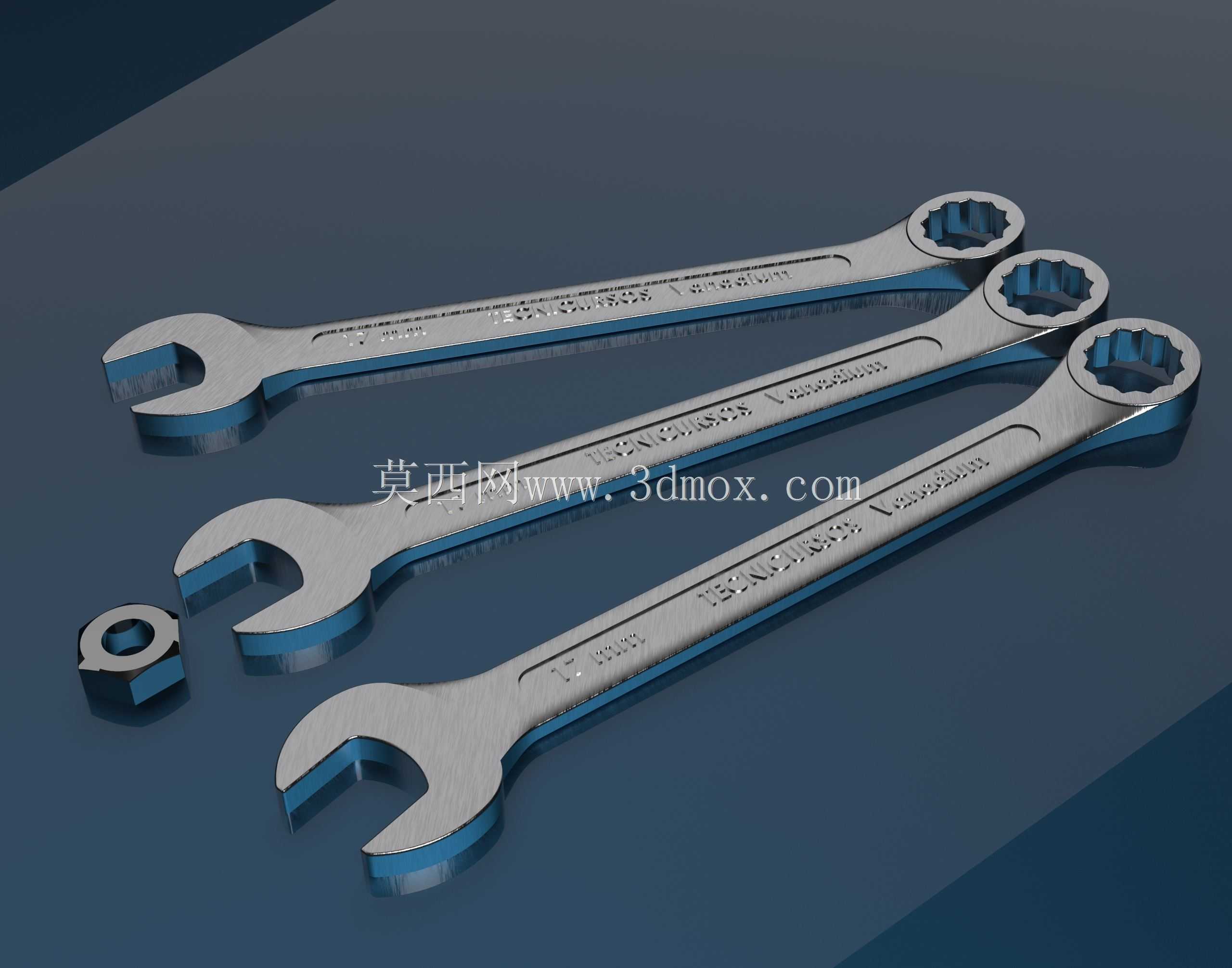

17毫米开口梅花两用组合扳手

　　这款17mm规格的两用组合扳手，是机械装配、设备维保、五金加工场景里出镜率极高的手动紧固工具，建模过程完全还原实物的功能结构与使用边界，没有做多余的艺术化夸张处理，所有结构尺寸都贴合实际量产产品的工程要求。从实际使用场景来看，不管是生产线旁的设备日常点检维护、机加工工位的工件装夹辅助、户外工程机械的应急检修，还是家用五金拆装、自行车维保这类轻量作业，这个规格的扳手都能覆盖绝大多数M10规格外六角紧固件的拆装需求，毕竟17mm对边尺寸对应的标准六角螺栓、螺母，是通用机械结构里最常用的紧固连接件规格之一。

　　产品本身采用开口端与梅花端集成的组合式设计，一端是15度倾角的开口扳头，这个倾角不是随意设定的，是为了在狭窄操作空间里，扳手可以通过翻转180度快速实现小角度摆幅拧动，避免空间不足导致无法整圈转动的问题，开口的两个夹持面做了轻微的内凹弧度处理，和六角螺母的对边贴合时能形成更稳定的面接触，减少长期使用后扳头开口胀大、打滑磨圆螺母棱角的概率。另一端是12角梅花环头，环头内部的十二齿结构可以适配六角头紧固件，相比开口端，梅花端的受力是环绕紧固件六个面均匀传递的，拧动时的扭矩承载能力比同规格开口端高40%左右，适合需要较大预紧力的最终紧固或者锈蚀紧固件的拆卸作业，而且梅花头做了15度的偏置弯折，让扳手杆身和紧固件安装面留出足够的手指操作间隙，不会在拧动时刮蹭工件表面，也能避免手部被安装面的锐边划伤。

　　建模时的结构处理完全贴合实际加工逻辑，扳杆部分采用从头部到尾部逐渐收窄的变截面设计，不是等厚度的直杆，靠近扳头的位置截面更厚，对应拧动时的最大应力集中区域，保证扭矩传递时的结构强度，往手柄末端逐渐变薄收窄，在不影响整体刚性的前提下控制工具自重，长时间握持操作不容易产生手部疲劳。扳杆表面的防滑纹理区域也做了还原，对应实际产品手柄处的滚花或者压印标识位置，既可以增加握持摩擦力，沾了少量油污时也不容易脱手。尺寸边界上，整把扳手的总长度控制在210mm左右，这个长度是经过人体工程学和扭矩需求匹配的，既不会因为太短导致施加扭矩时费力，也不会因为太长在狭小空间里转动受限，开口端的最大开口尺寸严格对应17mm对边，公差控制在0.1mm以内，和标准六角紧固件的配合间隙符合手动工具的行业精度要求，梅花端的环头外径控制在26mm左右，能适配大部分沉孔内的紧固件拆装，不会因为环头外径过大卡入不进沉孔空间。

　　从设计思路上来说，建模时没有忽略实际生产的工艺细节，扳头和扳杆的过渡位置做了平滑的圆弧过渡，没有尖锐的直角棱边，这既是为了避免热处理时的应力集中导致扳头断裂，也是为了使用时不会硌手。所有棱边都做了0.2mm左右的倒角处理，还原了量产产品去毛刺的工艺特征，不会出现三维建模里常见的尖锐直角不符合实际加工的问题。材质表现上还原了铬钒钢锻造后的镜面抛光表面质感，对应实际产品经过淬火、抛光、镀铬后的表面状态，这种表面处理不仅能提升工具的防锈能力，也能让表面沾附的油污更容易擦拭清理。

　　在实际选型参考上，这款扳手属于通用级手动工具，适配的紧固件扭矩范围符合GB/T 4393里的手动扳手扭矩要求，日常使用中只要不额外加延长套管超扭矩使用，完全能覆盖常规机械装配的紧固需求，建模时的结构参数也可以作为工具收纳位设计、工装夹具避让设计的参考依据，比如设计工具挂板、设备旁的工具收纳盒时，可以直接参考这个模型的外形尺寸预留放置空间，不需要再反复测量实物尺寸。另外模型还原的扳手和标准六角螺母的配合状态，也可以用于装配工艺模拟的场景，验证操作空间是否足够容纳扳手转动，提前排查产品设计时紧固件位置预留操作空间不足的问题，避免后期装配时出现工具无法就位的设计缺陷。
