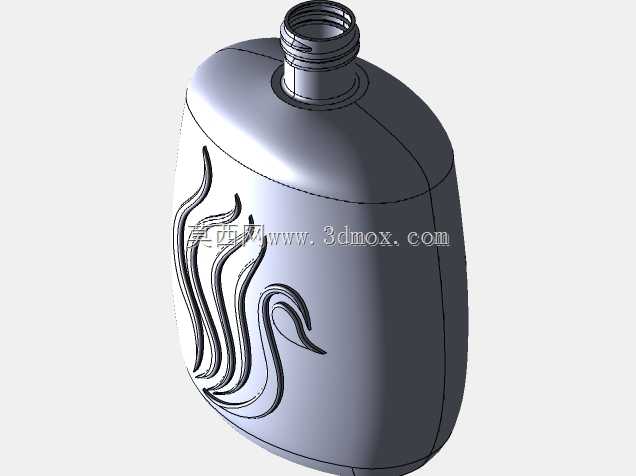

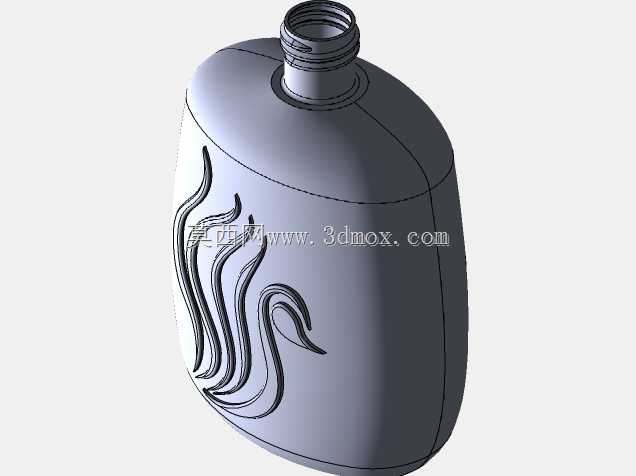

天鹅纹饰扁形精油存储瓶结构设计

　　这款扁形存储瓶的结构设计，最初是面向高端精油类日化产品的包装需求开发，在日化灌装生产线、终端零售陈列、用户日常使用三个核心场景下做了针对性的结构适配。先从安装边界说起，瓶身整体采用扁弧过渡的类方造型，最大宽度控制在85mm，最大厚度42mm，总高度120mm，瓶口采用标准24mm口径的螺纹接口，可直接适配市面通用的旋盖、滴塞、按压泵头三类封装配件，不需要额外开模做适配结构，能直接对接现有日化灌装线的上瓶、灌装、旋盖工位，不需要调整生产线的导轨间距、卡瓶机构尺寸，降低产线适配成本。

　　设计思路上没有采用常规圆柱瓶的对称结构，而是把瓶身正面做了微弧外凸的曲面，背面做平直处理，一方面平直背面可以让瓶子在平面放置时更稳定，不会出现圆柱瓶易滚动滑落的问题，另一方面正面的微弧曲面可以预留足够的纹饰浮雕空间，瓶身正面的流线型天鹅纹饰，不是单纯的装饰凸起，纹饰的凸起高度控制在1.2mm，边缘做了R0.8mm的圆角过渡，既可以在光线照射下形成错落的光影层次提升视觉质感，又不会因为凸起过高导致注塑或者吹瓶成型时出现局部壁厚不均、缩痕的问题，同时在运输堆叠过程中，纹饰的平缓凸起不会和相邻瓶身、外包装盒产生硬接触刮花表面，也不会因为凸起结构卡滞在灌装线的输送导轨上。

　　功能特性层面，瓶身内部容量标定为150ml，内部腔体做了等壁厚设计，壁厚均匀控制在2.2mm，不管是采用PETG吹塑做透明款，还是采用ABS注塑做喷涂实色款，都能保证成型后的瓶身强度，垂直方向承压能力可达到12kg，满足五层瓦楞纸箱整箱堆叠运输的强度要求，不会出现堆压变形漏液的问题。瓶口的螺纹采用三圈梯形密封螺纹，螺距3mm，配合瓶口端面的0.5mm密封线，搭配常规的铝箔垫片即可实现密封等级IP67，满足精油类易挥发产品的长期存储密封要求，倒置72小时无渗漏，挥发率低于0.1%/年。瓶底做了内凹1.5mm的底脚结构，四个底脚点共面度控制在0.2mm以内，放置在水平台面上的倾斜量小于0.3度，不会出现晃荡、放置不稳的情况，同时内凹的瓶底结构可以避免瓶底直接和接触面摩擦产生划痕，长期放置也不会因为底花影响外观。

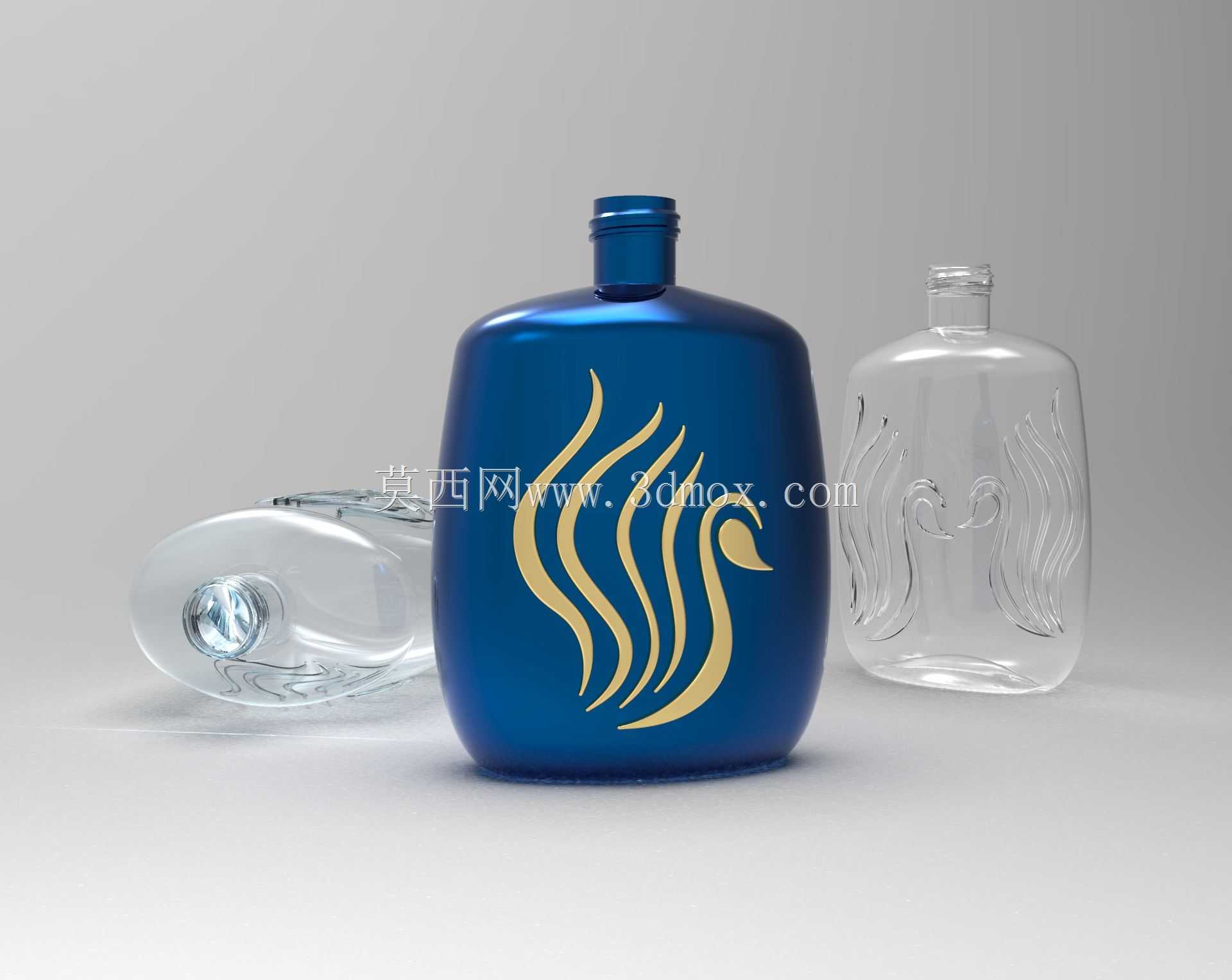

　　从实际使用场景来看，扁形的瓶身厚度刚好适配成年用户单手握持的尺寸，拇指可以自然搭在瓶身正面的纹饰区域，握持时的摩擦力比光滑瓶身高30%左右，湿手状态下也不易滑落。透明款的腔体可以直接观察内部液体剩余量，不需要额外开液位观察窗，实色款可以通过纹饰区域的局部透明做液位指示，兼顾外观质感和实用功能。在终端陈列场景下，平直的背面可以让瓶子紧密贴合陈列背板，扁形结构相比同容量圆柱瓶可以节省30%左右的陈列面宽度，相同长度的陈列层板可以摆放更多产品，正面的天鹅纹饰在货架灯光下的光影效果，也能和常规光滑圆柱瓶形成视觉差异，提升产品辨识度。

　　结构建模过程中，所有曲面都做了G2连续过渡，没有尖锐棱角，既避免了成型过程中的应力集中问题，也不会在用户使用时出现割手的情况。瓶口和瓶身的连接位置做了2mm的过渡圆角，分散旋盖时的应力，避免长期使用后瓶口位置出现应力开裂。纹饰和瓶身主体的连接位置全部做了圆角过渡，没有直角死角，不管是注塑还是吹瓶成型，都不会出现积料、缺胶的问题，后续做表面喷涂、烫金工艺时，纹饰的平缓曲面也能保证涂层、烫金层的附着力，不会出现边角位置掉漆、烫金不全的问题。
