带冷凝水珠效果的铝制饮品包装罐体

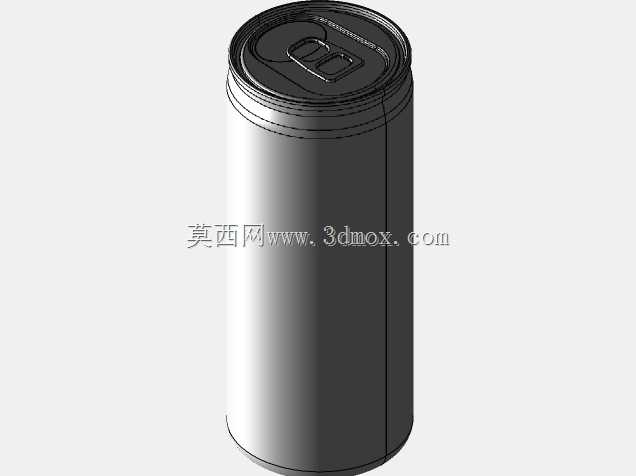

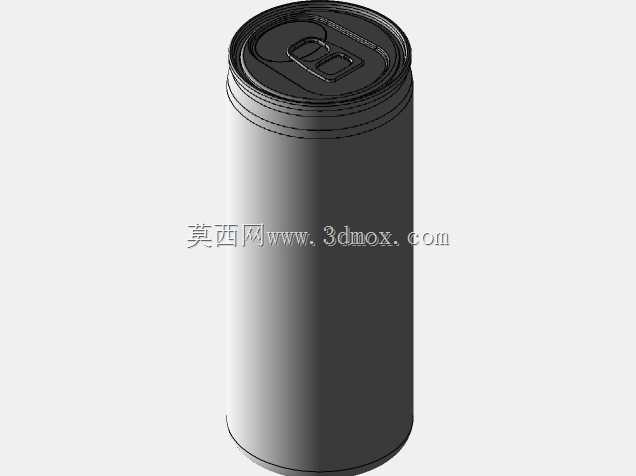

　　日常快消品流通场景中，铝制饮品罐是覆盖度极高的金属包装载体，从商超冷柜陈列、自动售货机出货到户外便携饮用场景，这类薄壁金属容器的结构合理性直接影响灌装效率、运输抗损性与终端握持体验。建模过程中首先要还原罐体的薄壁拉伸特征，常规量产铝罐的罐身采用0.25-0.3mm厚度的铝合金板材经多次冲拉伸成型，罐身侧壁并非等径直筒结构，靠近罐底位置有向内收的圆弧过渡，既可以堆叠时提供定位支撑，也能在灌装后承压时分散内部液体的静压力，避免堆码时下层罐体出现瘪陷变形。罐口的卷边结构是建模的重点细节，卷边位置需要和标准易拉罐盖的密封结构完全匹配，卷边的圆弧半径、咬合层数都要符合量产封口工艺的尺寸要求，否则后续做灌装生产线的配套工装模拟时，

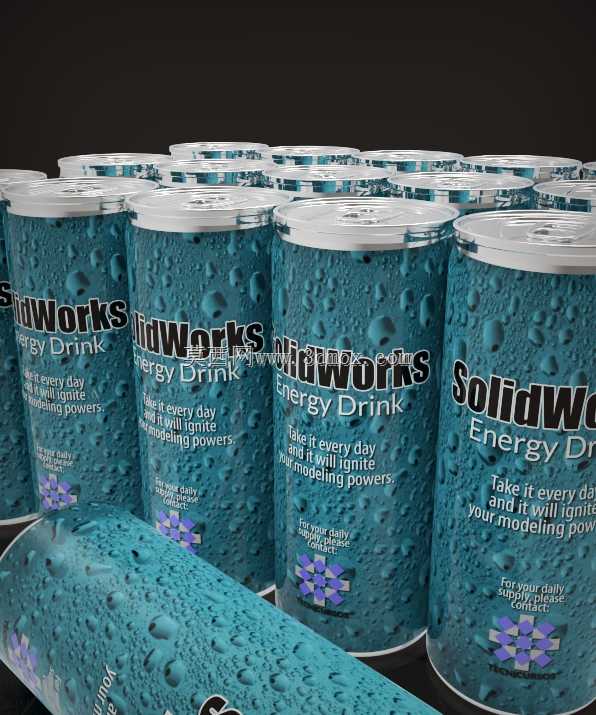

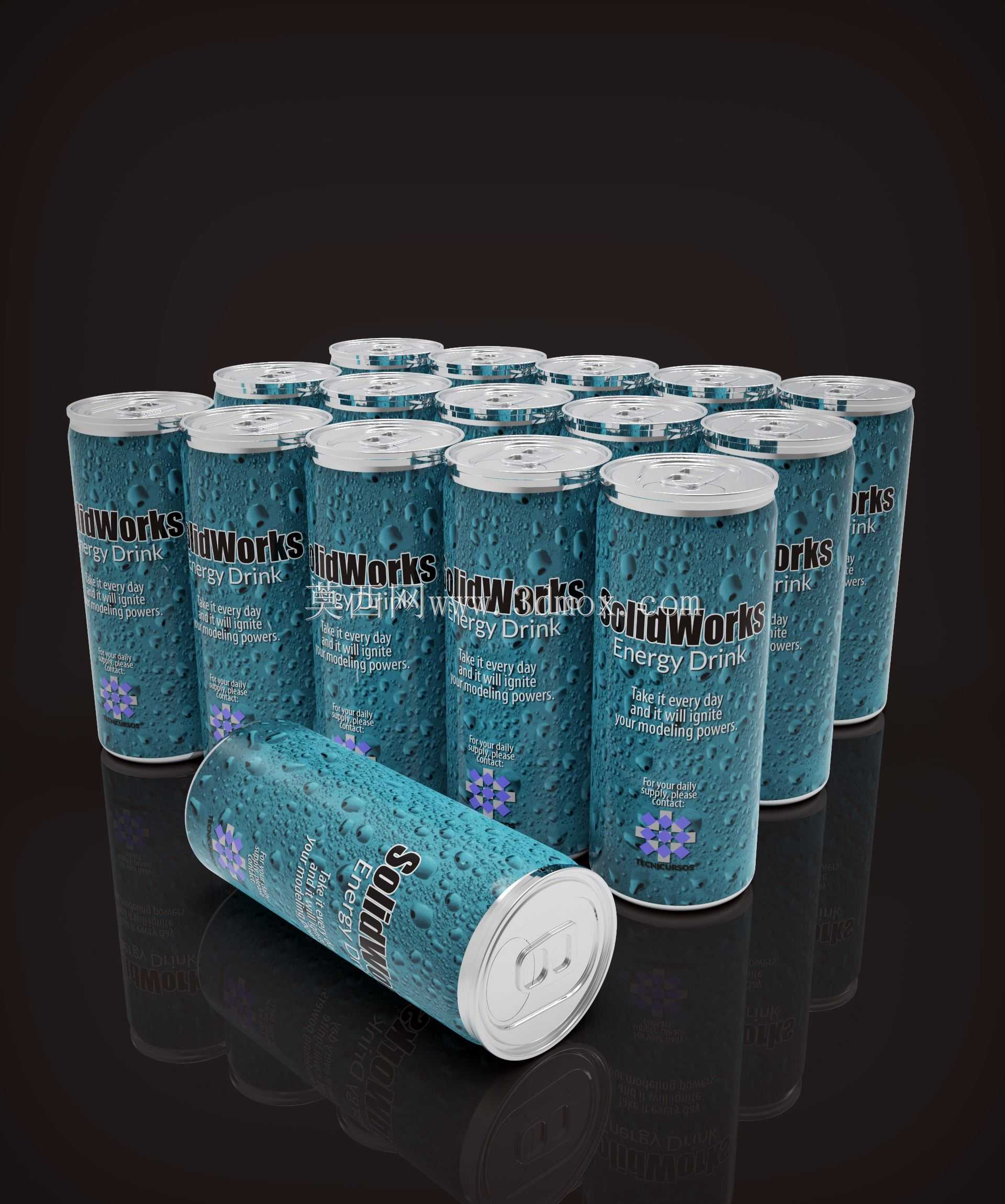

　　会出现封盖头与罐口干涉的问题。罐顶的凹面设计一方面预留了拉环安装的平面空间，另一方面在冷柜储存时，冷凝水可以顺着凹面的导流弧度流向罐身，不会在罐顶积留后顺着拉环缝隙渗入罐内。建模时特意还原了罐身表面的冷凝水珠附着效果，这部分细节并非单纯的视觉装饰，在做终端陈列的视觉验证时，水珠的分布形态、大小梯度可以模拟冷柜取出后真实的结露状态，帮助营销端判断包装印刷图案在带水状态下的辨识度，避免深色图案被密集水珠覆盖后无法识别品牌标识。罐体的外形尺寸严格遵循主流饮品罐的规格边界，罐身直径66mm，总高度123mm，这个尺寸可以适配市面上绝大多数自动售货机的货道宽度、冷柜层架的间隔高度，以及常规杯架的夹持直径，

　　不会出现尺寸偏差导致无法适配现有流通配套设施的问题。罐底的内凹球面结构是容易被忽略的设计点，这个球面的曲率经过反复校准，既可以在罐体受内部碳酸饮料气压作用时提供足够的结构强度，避免罐底外凸导致罐体无法平稳放置在平面上，也能在灌装线的输送轨道上和定位凸台精准配合，保证高速灌装时罐体不会出现偏移甩液的问题。做结构验证时需要注意，罐身的印刷区域要预留出上下两端的缩颈位置空间，缩颈段的直径比罐身主体小2mm左右，这个位置如果印刷图案，在堆码摩擦和运输过程中很容易被刮花，影响外观品相。另外罐身的拔模角度虽然极小，但在建模时不能完全做成零拔模的直筒，否则模拟冲压成型工序时会出现板材拉伸开裂的风险，0.

　　2度左右的微拔模角度既不会影响外观的直筒视觉效果，也能符合冲压脱模的工艺要求。在做装配模拟时，这类罐体可以直接导入灌装生产线的输送线、封盖机、喷码机的装配环境中，验证各个工位的工装与罐体的配合间隙，比如喷码机的光电感应头与罐身的距离、封盖头下压的行程余量、输送护栏的夹持宽度，都可以依托这个参数准确的罐体模型完成前期干涉检查，减少现场调机的试错成本。针对包装设计环节，模型的曲面质量足够支撑贴图渲染，罐身的图案、文字、品牌标识可以直接映射到曲面上，模拟不同光照环境、不同结露程度下的视觉呈现效果，比平面效果图更贴近终端陈列的真实状态。
