矩形刀片加工用镶块式车床夹具

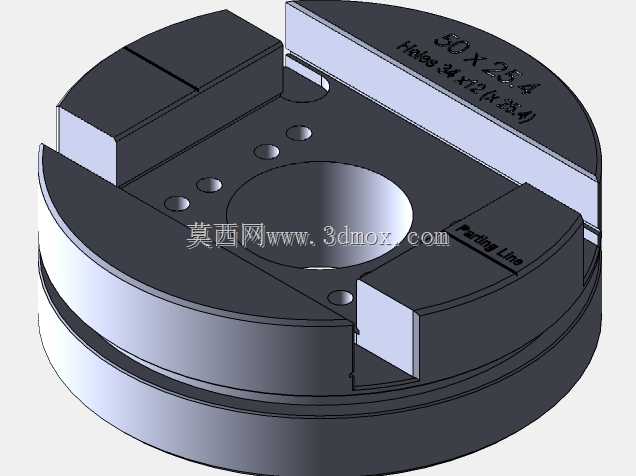

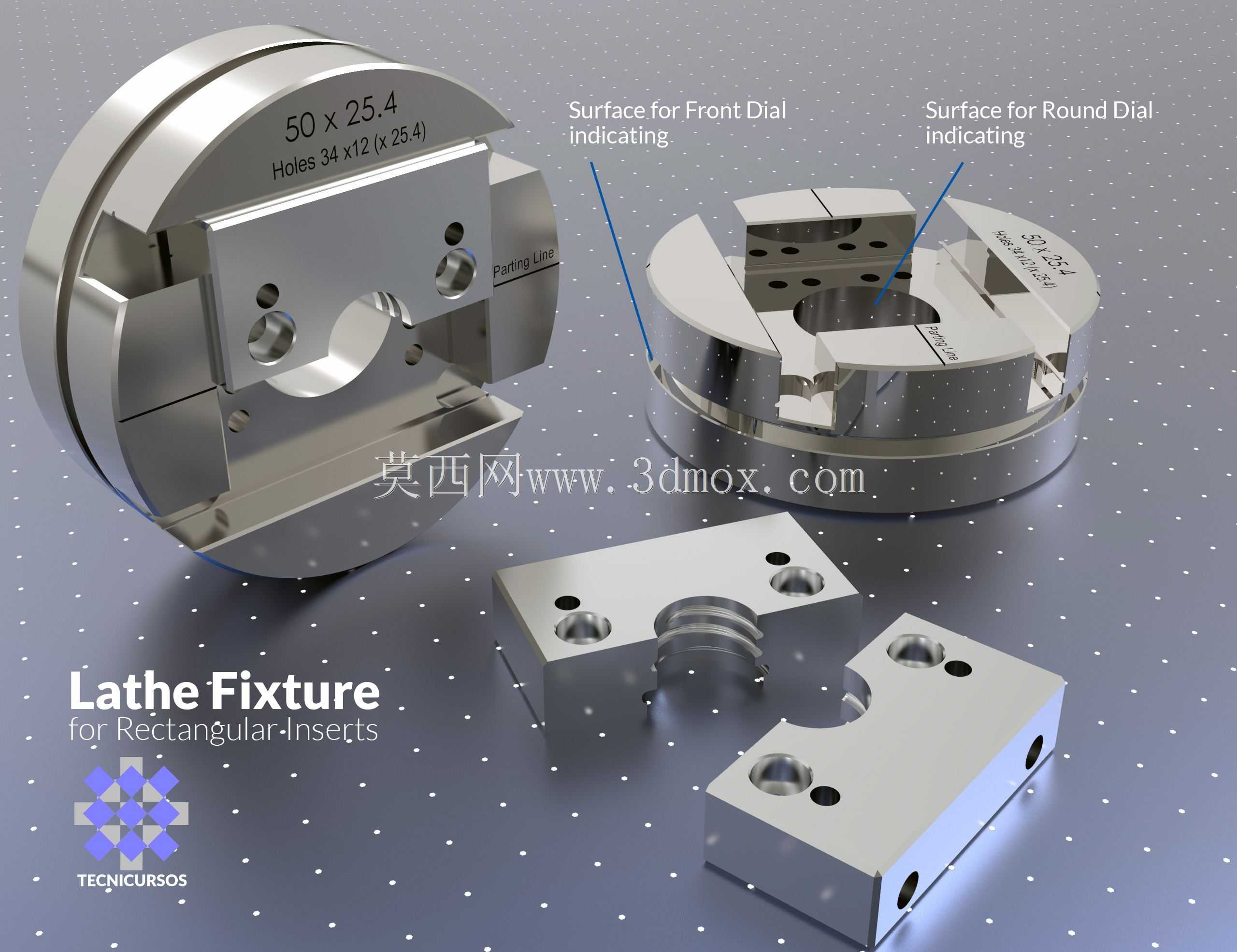

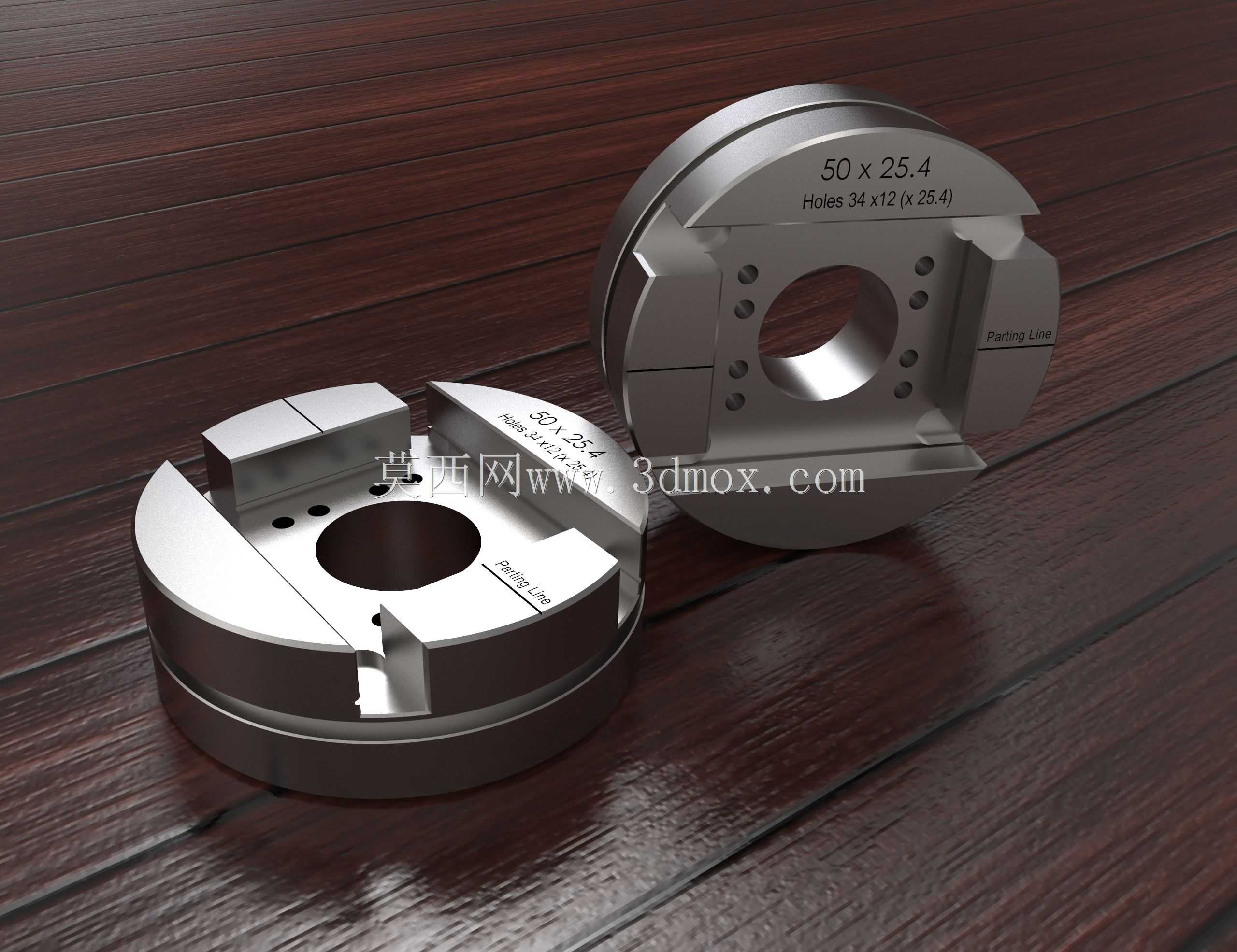

　　在批量矩形车削刀片的加工场景中，普通三爪卡盘装夹存在定位偏差大、换型调试耗时长、同批次刀片形位公差一致性差的痛点，这款镶块式车床夹具正是针对50mm×25.4mm规格矩形刀片的量产加工需求开发的专用工装，适配常规卧式车床的主轴安装接口，可直接替换原有通用卡盘完成快速换装，无需对车床主轴端做额外改造。夹具本体采用圆盘式基体结构，整体安装边界与主轴法兰的配合面做了同轴度校准设计，基体上预留的两组镶块安装位分别适配不同的加工指示需求：一组镶块表面预留了前刻度盘指示的贴合基准面，另一组则对应圆形车削指示的气缸安装位，加工过程中操作人员可通过刻度盘的指示快速确认刀片装夹位置是否到位，内部集成的气缸结构可在圆形车削工序中提供稳定的轴向顶紧力，

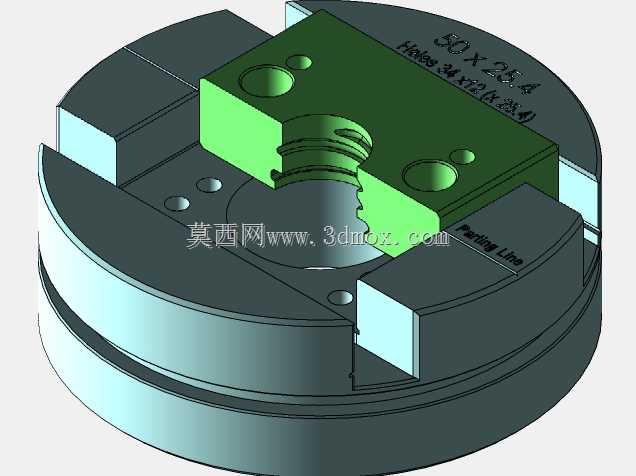

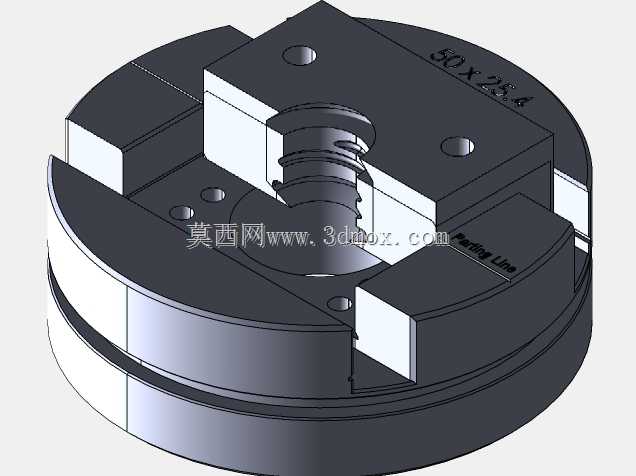

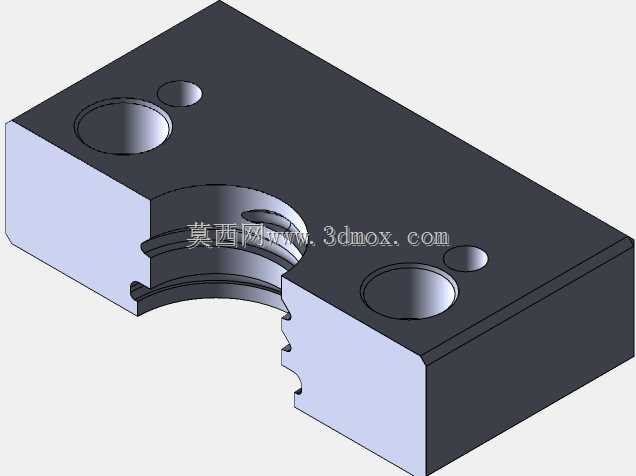

　　避免刀片在高速切削时出现窜动。从功能设计逻辑来看，这款夹具打破了通用夹具单工位装夹的局限，可在单次装夹调试后完成多件刀片的连续加工，无需每加工一件就重新找正，大幅压缩了单件加工的辅助时间。夹具上的镶块采用分体式设计，针对34mm×12mm、34mm×25.4mm两种规格的#10-24螺纹孔布局做了精准的定位销孔匹配，装夹时刀片可通过定位销快速卡入预设位置，锁紧螺钉即可完成固定，操作门槛低，即使是新入职的机床操作人员也能在短时间内掌握装夹要领。夹具前部专门加工的凹槽结构，是为刻度盘指示组件预留的安装空间，加工过程中操作人员无需停机测量，通过刻度盘的指针偏移量就能实时判断切削进给的位置是否在公差范围内，有效降低了批量加工的废品率。

　　考虑到实际生产中会遇到不同尺寸刀片的加工需求，这款夹具的基体预留了通用镶块安装接口，更换对应规格的镶块即可适配其他尺寸的矩形刀片加工，无需更换整个夹具本体，大幅降低了生产现场的工装储备成本。需要注意的是，这套夹具配备了两种不同类型的镶块，实际加工时需要根据当前加工的刀片规格选用对应镶块，将不使用的镶块安装位做封闭处理，避免切削过程中切屑进入安装缝隙造成定位精度下降。镶块与基体的配合面做了磨削处理，平面度控制在0.01mm以内，保证每次更换镶块后的重复定位精度稳定在0.02mm以内，满足刀片加工的形位公差要求。夹具上的所有螺纹孔都做了防切屑遮挡设计，加工时产生的带状切屑不会直接刮擦螺纹表面，延长了工装的整体使用寿命。在实际量产测试中，

　　使用这款夹具加工50mm×25.4mm矩形刀片时，单件装夹时间可控制在10秒以内，同批次加工的刀片厚度公差可稳定控制在0.02mm范围内，刀片安装孔的位置度偏差不超过0.015mm，完全满足硬质合金刀片的精加工精度要求。相较于通用卡盘配合专用垫块的装夹方式，这款专用夹具的加工效率可提升4倍以上，同时大幅降低了操作人员的劳动强度，不需要每次装夹都反复打表找正。夹具的整体外形与主轴旋转中心做了严格的动平衡校准，最高可适配3000转/分钟的车削转速，不会因为工装本身的不平衡量造成加工振纹，保证刀片加工后的表面粗糙度达到设计要求。
