注塑长公插件电火花加工专用夹持工装

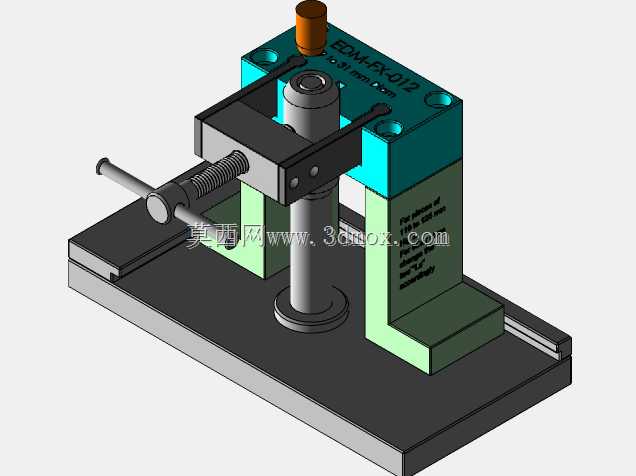

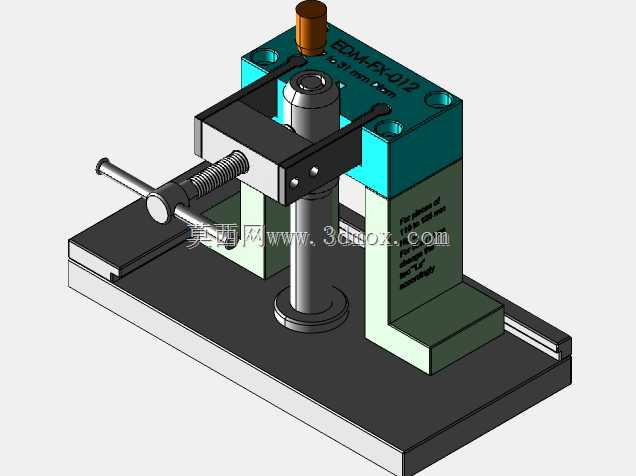

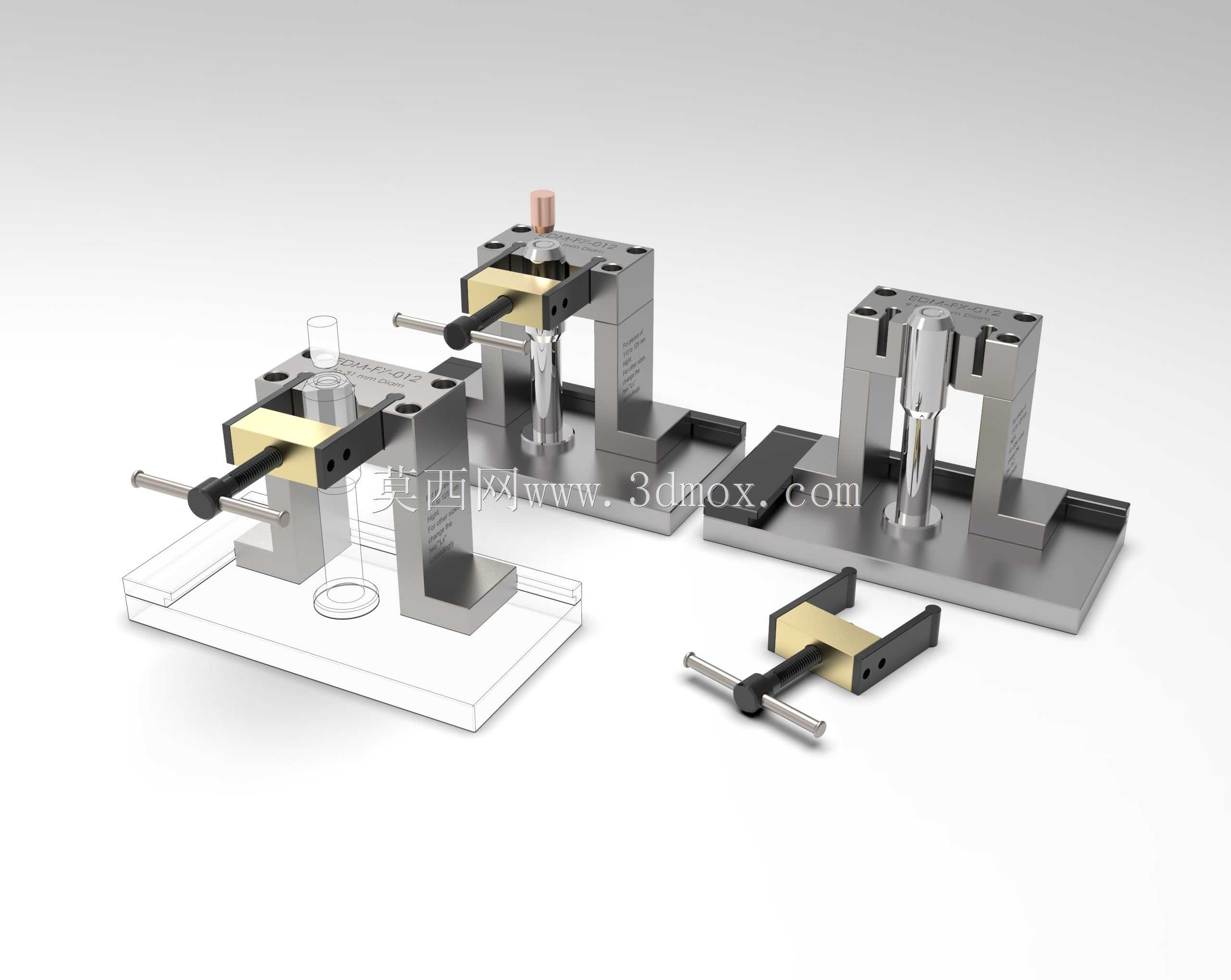

　　在注塑模具配套的零件加工环节里，长尺寸公插件的EDM加工一直是车间里容易出问题的工序——这类零件长径比偏大，常规平口钳夹持时要么夹持行程不够，要么夹持力集中在零件端部导致加工时零件偏摆，放电间隙不均直接造成加工面尺寸超差，甚至零件被放电冲击力打弯报废。这套夹持结构就是针对这类加工痛点做的定制化设计，整套结构拆分了三个功能模块，分别对应不同长度规格长芯零件的夹持需求，不需要额外更换底座就能快速切换加工工位。

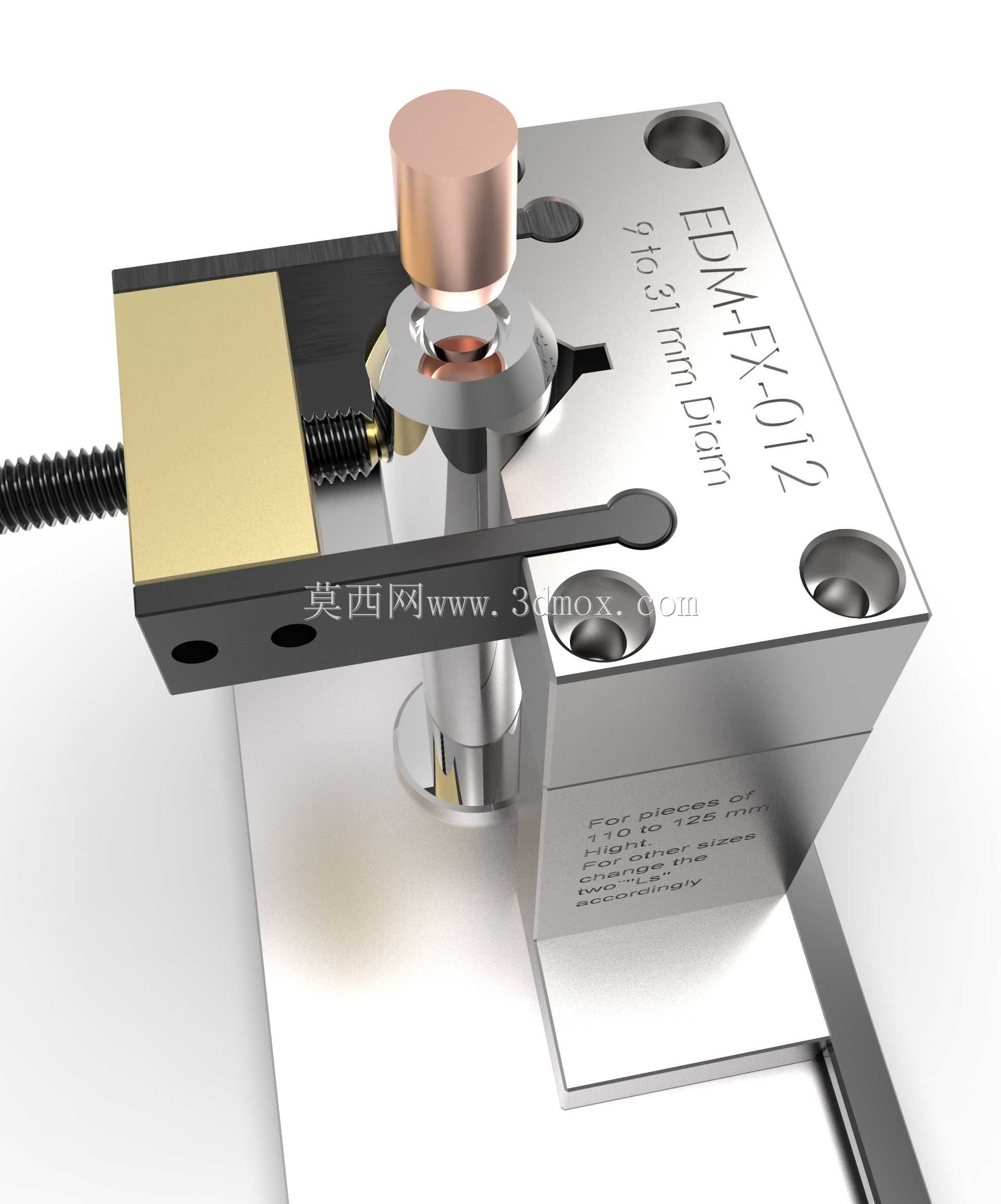

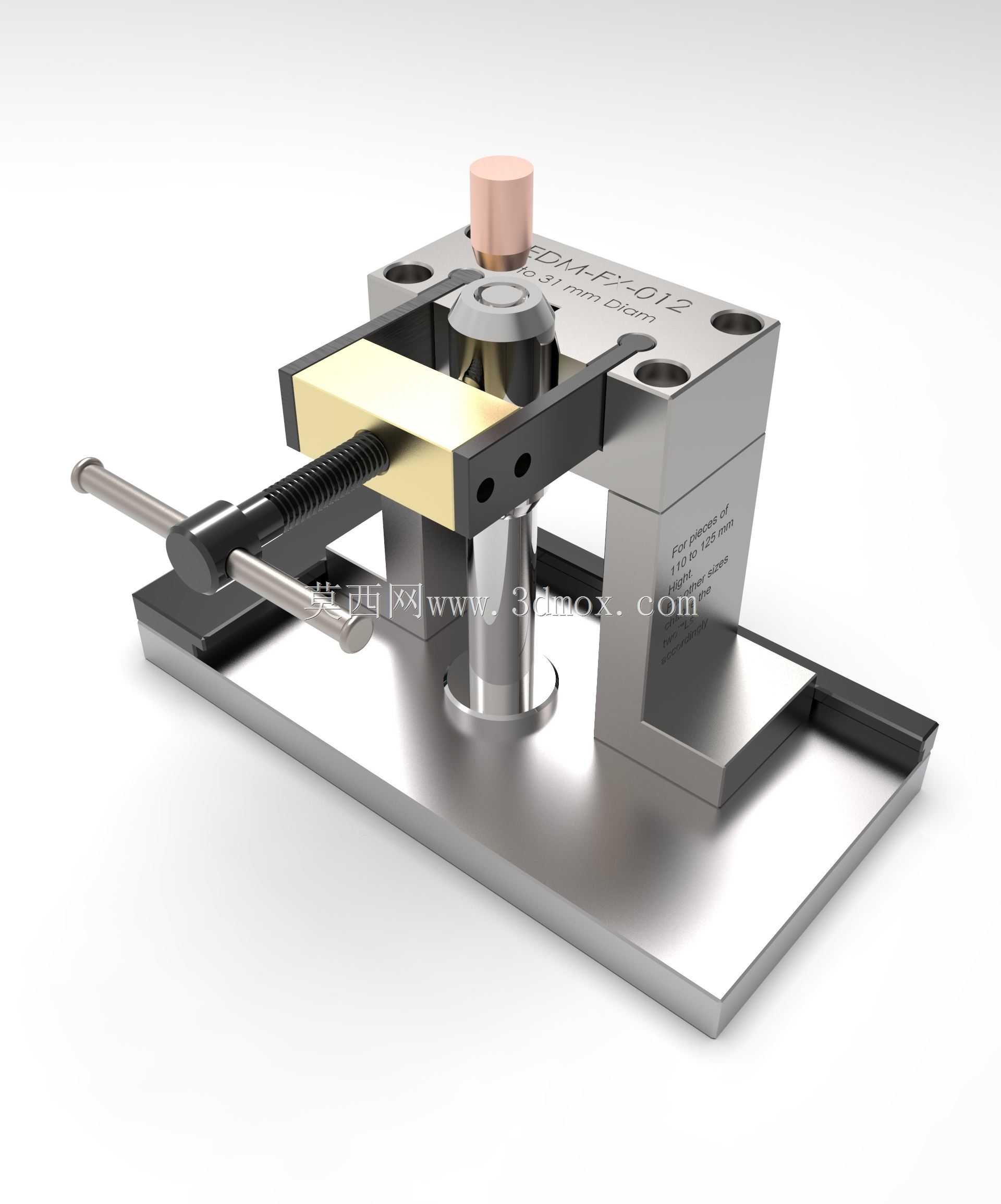

　　从实际使用的场景来看，车间里处理不同批次注塑公插件时，不需要重新校准工装的基准面，底座统一采用带定位键的平板结构，安装时直接靠在机床工作台的T型槽定位边上，打表校准一次底座的平面度与平行度后，后续更换不同夹持模块只需要拧动模块底部的锁紧螺钉就能完成定位，单次换型时间能控制在两分钟以内，比之前用通用虎钳每次重新找正节省至少十五分钟的辅助时间。每个夹持模块都采用了侧推锁紧的结构，锁紧螺杆的端部做了铜质垫块，避免刚性夹持在长芯零件表面留下压痕，毕竟注塑公插件的外观面要求很高，后续如果有压痕还得额外安排抛光工序，反而增加加工成本。

　　设计的时候特意把夹持位的支撑块做了分体式结构，支撑块的V型槽开口可以根据长芯零件的直径做快速更换，不需要拆卸整个模块，只需要松开支撑块侧面的两个紧定螺钉就能替换不同规格的V型块，覆盖车间里常用的3mm到12mm直径的长芯零件加工需求。整套工装的底座总长度控制在280mm，宽度160mm，不会占用太多电火花机床的工作台面空间，同时底座上预留了四个长条形安装槽，可以适配不同工作台T型槽间距的机床，不用重新打孔做安装孔位。每个夹持工位的高度做了差异化设计，最高的工位夹持中心距离底座面120mm，最低的工位夹持中心距离底座面60mm，加工时可以根据电极的行程选择对应工位，避免电极伸出过长导致放电刚性不足。

　　考虑到电火花加工时会有工作液冲刷，整套结构的滑动配合面都做了0.02mm的间隙配合，表面做了硬氧处理，避免工作液腐蚀导致螺杆拧动卡顿，日常维护只需要每次加工完冲掉表面的电蚀渣，定期在螺杆螺纹处抹少量防锈脂就能长期使用。额外设计的分体式小夹持块可以单独拿出来配合磁台使用，应对一些尺寸更短、需要在其他机床上做辅助加工的零件，不用额外制作新的夹具，提升了整套结构的复用率。夹持模块的定位面和底座的贴合面做了配磨处理，重复安装的定位精度能控制在0.01mm以内，加工时不需要反复打表校正零件的同轴度，只要第一次把零件放在V型块上，拧动侧推螺杆锁紧后就能直接启动加工程序，对操作工人的技能要求也更低，新入职的操作工经过简单讲解就能独立完成装夹操作，不会因为装夹失误导致零件报废。

　　在实际加工验证阶段，用这套工装夹持直径6mm、长度110mm的注塑公插件做EDM加工时，加工后的端面跳动能控制在0.008mm以内，完全满足模具零件的公差要求，连续加工三百件没有出现零件松动、偏摆的问题，加工效率比之前用通用夹具提升了近一倍。结构上没有采用复杂的气动或者液压锁紧结构，全部采用手动机械锁紧，一方面是电火花机床的工作环境有导电的工作液，气动液压元件容易出现密封失效的问题，另一方面手动结构的故障率更低，车间里日常维护不需要专门的配件储备，哪怕螺杆出现磨损，直接用标准件替换就能继续使用，不会因为工装故障导致整条加工线停摆。每个夹持模块的侧面都做了排渣缺口，加工时产生的电蚀渣会顺着缺口被工作液冲走，不会堆积在夹持槽里影响零件的定位精度，长时间连续加工也不会因为积渣导致零件装夹偏移。
