车用伺服保护安装结构三维设计

项目分类:汽车 发布时间:2021-12-10 ID:440520
  • 车用伺服保护安装结构三维设计
  • 车用伺服保护安装结构三维设计
  • 车用伺服保护安装结构三维设计
  • 车用伺服保护安装结构三维设计

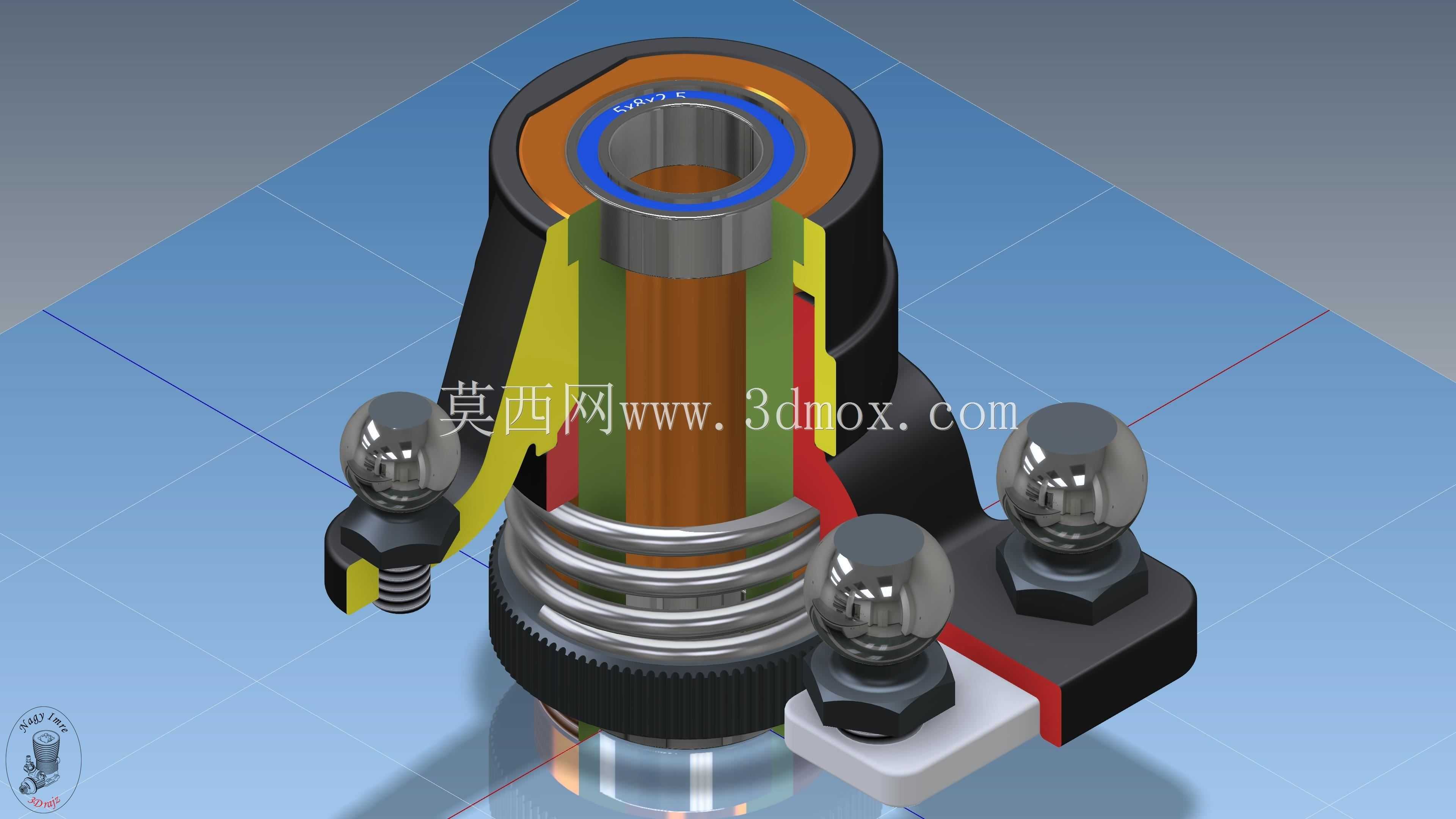

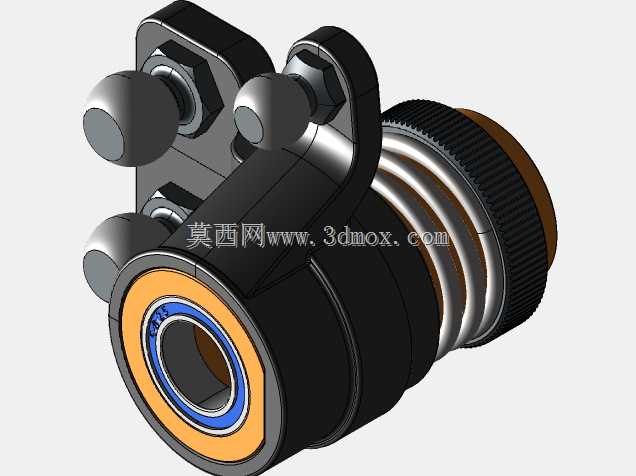

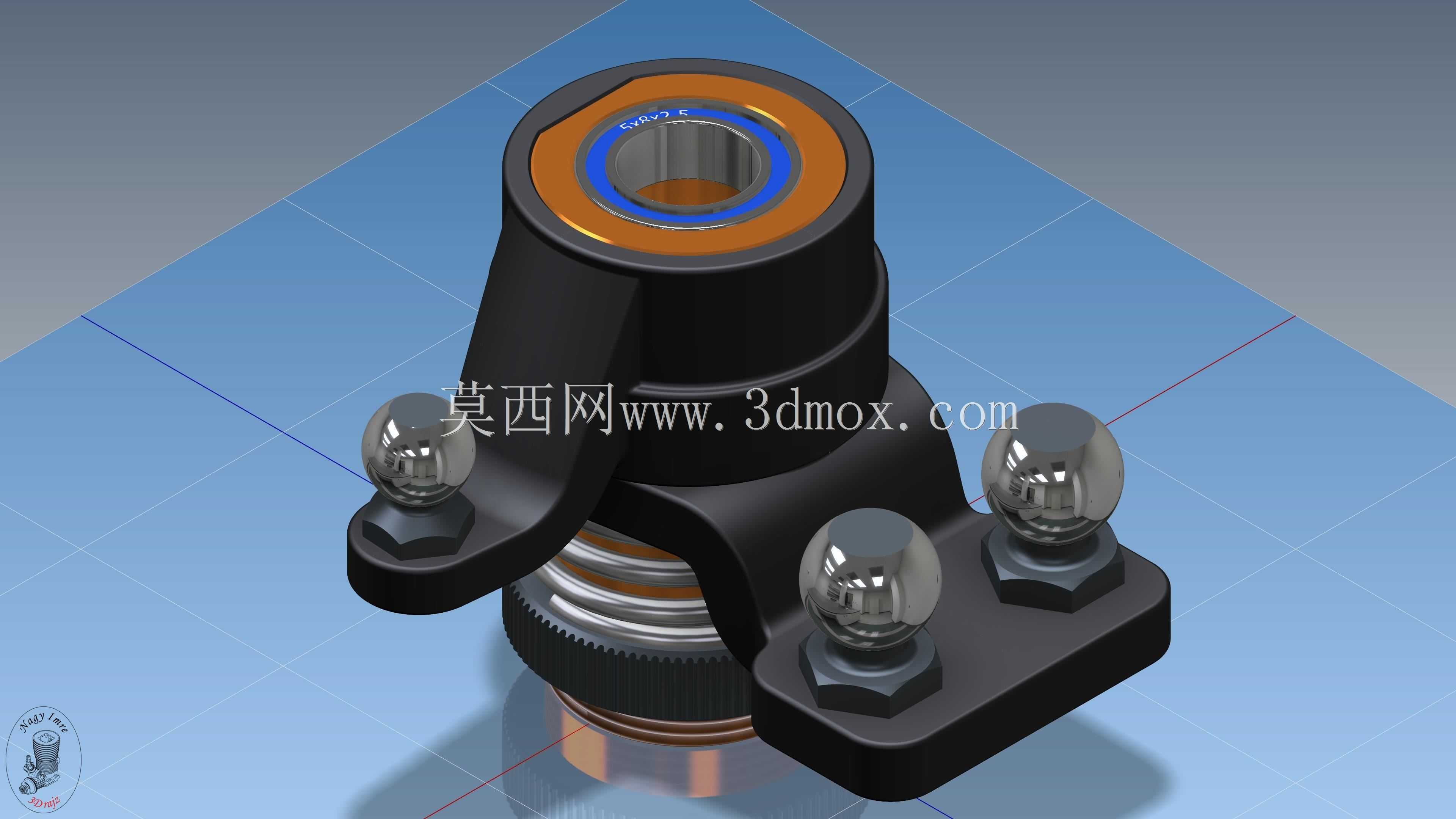

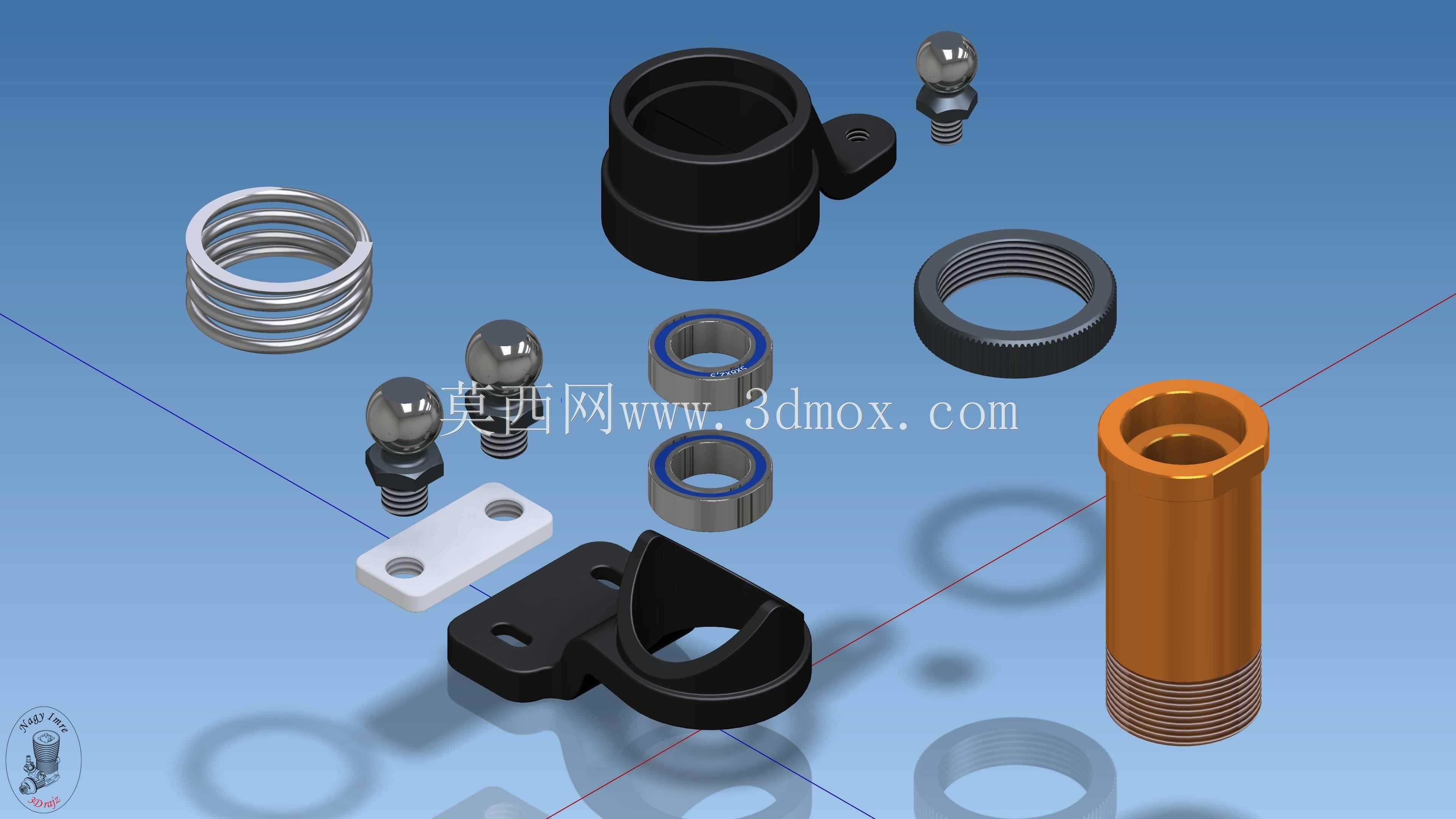

  在车用伺服执行机构的配套防护设计中,这类伺服保护结构的核心作用是为伺服输出端提供密封、定位与载荷缓冲,避免伺服轴直接暴露在泥水、粉尘与交变载荷工况下,常见于遥控模型车、小型特种作业车的转向伺服、油门伺服的输出端防护场景。从结构布局来看,主体采用立式安装基座设计,底部为带三个球头安装位的平板结构,三个球头呈三角分布,分别对应不同方向的连杆连接点位,球头本身采用标准球铰结构,可适配一定角度范围内的连杆摆动,消除安装面公差带来的别劲问题,这一设计思路主要是考虑到车用伺服在工作过程中,输出端会随悬架跳动、转向动作产生多维度的小幅位移,硬连接结构很容易在交变载荷下出现伺服轴断裂、基座开裂的问题。上部的轴套保护腔采用阶梯孔设计,

  内层嵌套带油封的轴承结构,油封采用双唇口设计,可阻挡外部泥水、沙尘侵入伺服输出轴的配合间隙,同时轴承可承受径向与轴向的复合载荷,避免伺服轴直接承受侧向力——很多伺服损坏的核心原因并非输出扭矩不足,而是侧向载荷导致轴承受损、轴封磨损失效,这一保护结构恰好将侧向载荷转移到自身的基座轴承上,伺服本体仅输出扭矩,大幅延长伺服的使用寿命。安装边界方面,底部安装板的三个固定孔位采用沉头设计,可适配M3规格的内六角螺栓,安装面平面度要求控制在0.05mm以内,避免安装时基座产生形变导致上部轴套同轴度超差;上部保护腔的同轴度相对于底部安装面的垂直度公差设定为0.02mm,保证伺服轴装入后不会出现卡滞,油封的配合过盈量控制在0.1-0.15mm,

  既保证密封效果,又不会给伺服轴带来过大的转动阻力。结构中部还设计了波纹减震套,采用橡胶材质,可吸收来自底盘的振动冲击,避免路面颠簸产生的高频振动直接传递到伺服本体,导致伺服内部电位器、齿轮组的过早磨损。三个球头的球径采用通用的4.8mm规格,可适配市面上绝大多数模型车、小型代步车的连杆球头扣,无需额外定制连接件,降低配套使用的成本。在建模过程中,需要重点关注球头与基座的连接强度,球头根部设计了R0.8的圆角过渡,避免应力集中,在承受100N的侧向拉力时,根部应力集中区域的安全系数可达到3.5以上,满足车用工况的冲击载荷要求。上部轴套与基座的连接采用加强筋结构,筋板厚度为2mm,沿周向均匀分布,既提升结构刚性,又不会过多增加整体重量,

  整体结构的重量控制在12g左右,不会给车辆带来过多的簧下质量负担。密封结构的设计上,除了双唇油封之外,轴套上端面还设计了防尘盖的安装卡槽,可额外加装防尘盖,在极端泥水工况下提供二级防护,避免大颗粒砂石直接接触油封唇口,划伤密封面。安装时,伺服本体从保护结构的下方装入,输出轴穿过轴套内部的轴承与油封,通过侧面的顶丝固定伺服轴与保护结构的输出连接盘,三个球头分别连接转向拉杆、减震支撑拉杆等部件,所有连接点的摆动角度范围均经过校核,在悬架上下跳动20mm、转向左右各30度的行程范围内,不会出现连杆与基座的运动干涉。这类结构的设计难点在于平衡防护性能与转动阻力,若油封过盈量过大、轴承预紧力过高,会导致伺服输出扭矩损耗过大,甚至出现舵机保护提前脱开的问题;若配合间隙过大,则会失去密封与承载的作用,建模时需要反复校核配合公差,结合实际装车测试的反馈调整参数,才能达到防护效果与动作灵敏度的平衡。
