钢筋混凝土车辆前稳定器1比10结构设计

　　在工程车辆底盘的悬架系统设计中，横向稳定杆的作用一直是容易被新手建模者忽略的核心部件，尤其是针对小比例模型车的复刻设计，很多人会直接简化掉这部分结构，最终导致模型在过弯时侧倾幅度远超实车表现，完全失去仿真参考价值。这次的1/10比例前稳定器设计，完全参照钢筋混凝土运输车辆的前悬稳定结构做等比例缩放，没有做多余的外观简化，每一处安装衬套、球头连接结构都保留了实车的装配逻辑。

　　从实际应用场景来看，这类小比例稳定器部件主要用于仿真RC工程车的底盘改装，也可以作为车辆工程专业教学中讲解悬架防倾原理的具象化教具，相比纯理论的结构示意图，等比例缩放的实体模型能更直观展示横向稳定杆如何在两侧悬架产生高度差时提供反向扭转力矩，抑制车身侧倾。实车场景里，钢筋混凝土运输车辆因为上装搅拌筒的重心偏高，空载和满载状态下的前轴载荷变化幅度大，前稳定杆的扭转刚度匹配直接影响高速行驶、转弯以及非铺装路面通行时的车身姿态控制，缩放建模时不能只照搬外形尺寸，还要对应调整杆身的直径比例，保证模型状态下的扭转特性和实车成比例对应。

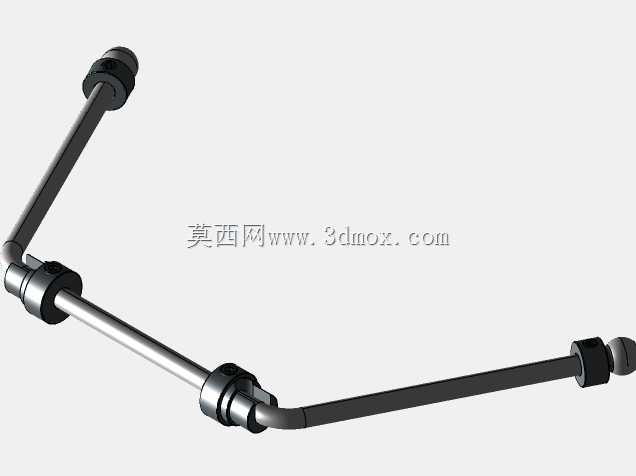

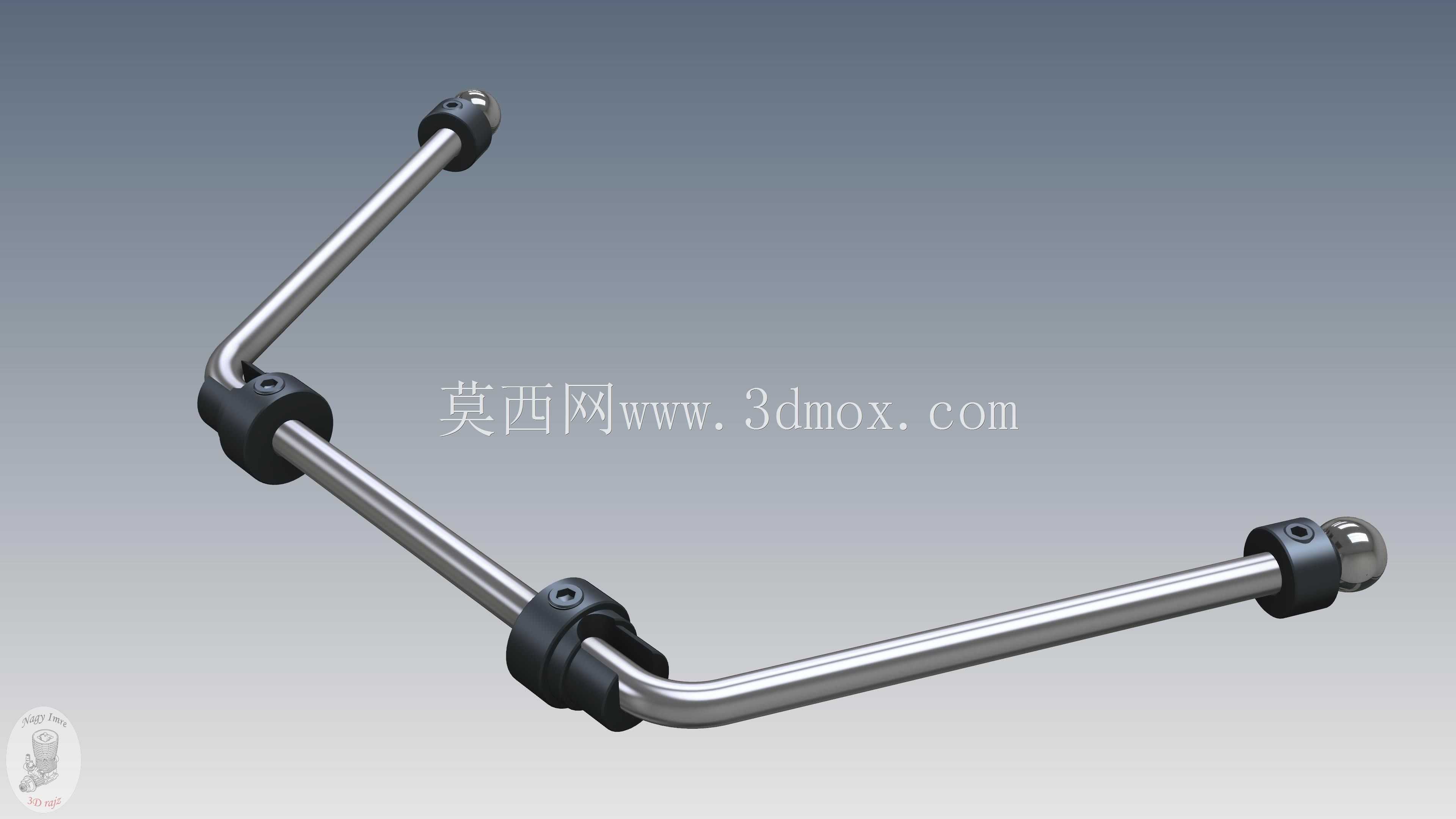

　　设计思路上，首先确定的是稳定杆的整体弯折形态，杆身采用三段式弯折结构，两端的平直段分别对应左右侧悬架的安装点，中间的弧形过渡段避开前桥、转向拉杆的运动包络，不会在车轮上下跳动时产生运动干涉。杆身两端的球头结构采用和实车一致的球铰连接方式，保证连接点可以在一定角度范围内自由转动，不会因为杆身扭转产生卡滞；固定在车架或者副车架上的两个衬套座，采用分体式卡扣结构，内部预留了衬套的安装空间，建模时衬套和杆身之间保留了合理的装配间隙，既可以模拟橡胶衬套的缓冲作用，也能保证3D打印或者金属加工后部件可以顺利装配。

　　安装边界方面，整个稳定器的横向安装跨度对应1/10比例卡车前悬的左右轮距内侧空间，两个固定衬套座的安装孔位间距匹配常规1/10工程车模型的前副车架安装孔位，不需要额外打孔改装就能直接适配。两端球头的连接螺孔尺寸和通用RC模型的拉杆球头规格一致，用户可以根据自己的底盘调校需求，更换不同硬度的连接杆或者调整连接点位置，改变稳定杆的作用等效刚度。杆身的直径经过比例换算后，既保证了足够的结构强度，不会在模拟侧倾受力时产生不可逆的塑性变形，也不会因为刚度过大导致单侧车轮遇到颠簸时，另一侧车轮被直接带动抬升，失去抓地力。

　　很多建模者在做这类底盘部件时，容易把稳定杆做成和车架硬连接的结构，忽略了衬套的缓冲和转动自由度，最终装配后要么出现运动干涉，要么完全起不到防倾的作用。这个模型在设计时就把所有运动副的自由度都做了预留，衬套和杆身之间的转动间隙、球头的摆动角度范围都经过运动仿真验证，在车轮上下跳动的全行程内，稳定杆都能顺畅扭转，不会和周边的转向拉杆、减震器、前桥壳体产生碰撞。从外形上看，杆身的金属质感、固定座的哑光黑质感都和实车部件保持一致，既可以用于功能型模型车的装配，也可以作为静态展示模型的细节补充部件，还原工程车底盘的完整结构。

　　在实际的模型调校中，前稳定杆的刚度匹配需要和后稳定杆以及减震器的阻尼、弹簧硬度做配合，这个模型的杆身直径预留了后期打磨修改的余量，如果用户需要降低前轴的防倾刚度，可以适当打磨杆身的中间段直径，或者更换更软的连接衬套；如果需要提升刚度，也可以在杆身上加装加强抱箍，调整起来非常方便。相比很多一体化打印的稳定杆模型，这个设计把所有需要活动的连接部位都做了分体设计，各个部件可以单独加工更换，不需要因为局部磨损就更换整个稳定器总成，不管是用于动态模型的实战使用，还是用于结构教学的拆解演示，都能满足实际使用需求。
