1:10比例遥控赛车无线电安装面板结构

　　这套结构针对1:10比例燃油动力遥控赛车的前部设备舱设计，核心作用是整合无线电接收设备、燃油存储单元、前部防滚支撑与车身安装定位的多重功能，解决小比例遥控车设备舱空间局促、多部件安装干涉、振动工况下部件松脱的常见问题。在实际RC竞速与越野场景中，车辆行驶时会持续承受来自路面的高频振动、飞跃落地的冲击，以及转向、加速过程中的惯性载荷，面板作为前部设备的承载基体，需要同时兼顾轻量化与结构刚性，因此基材选用碳纤维纹理的复合板材，通过多位置螺栓孔位实现与底盘主架的刚性连接，避免设备舱部件在剧烈工况下出现位移。

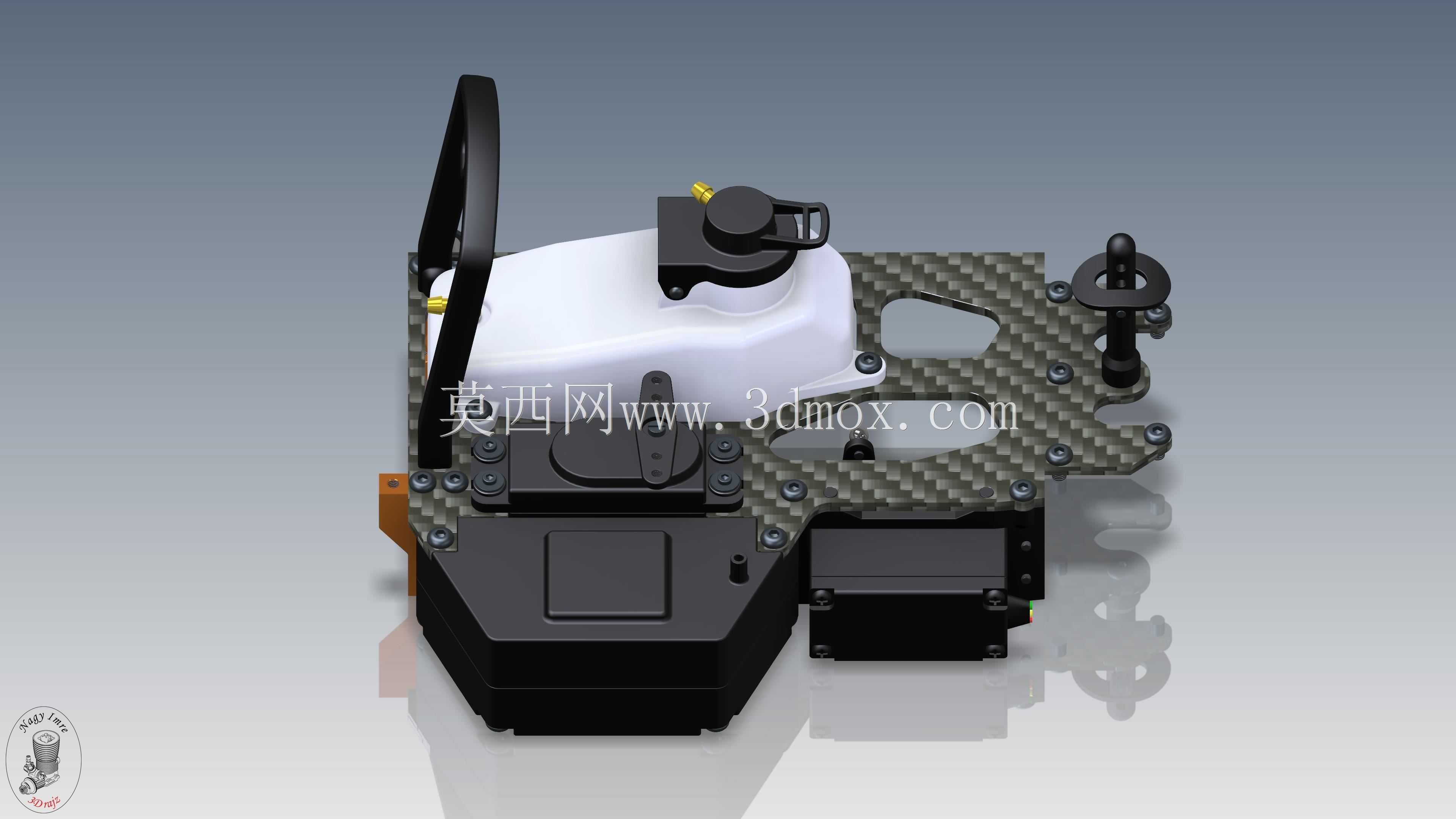

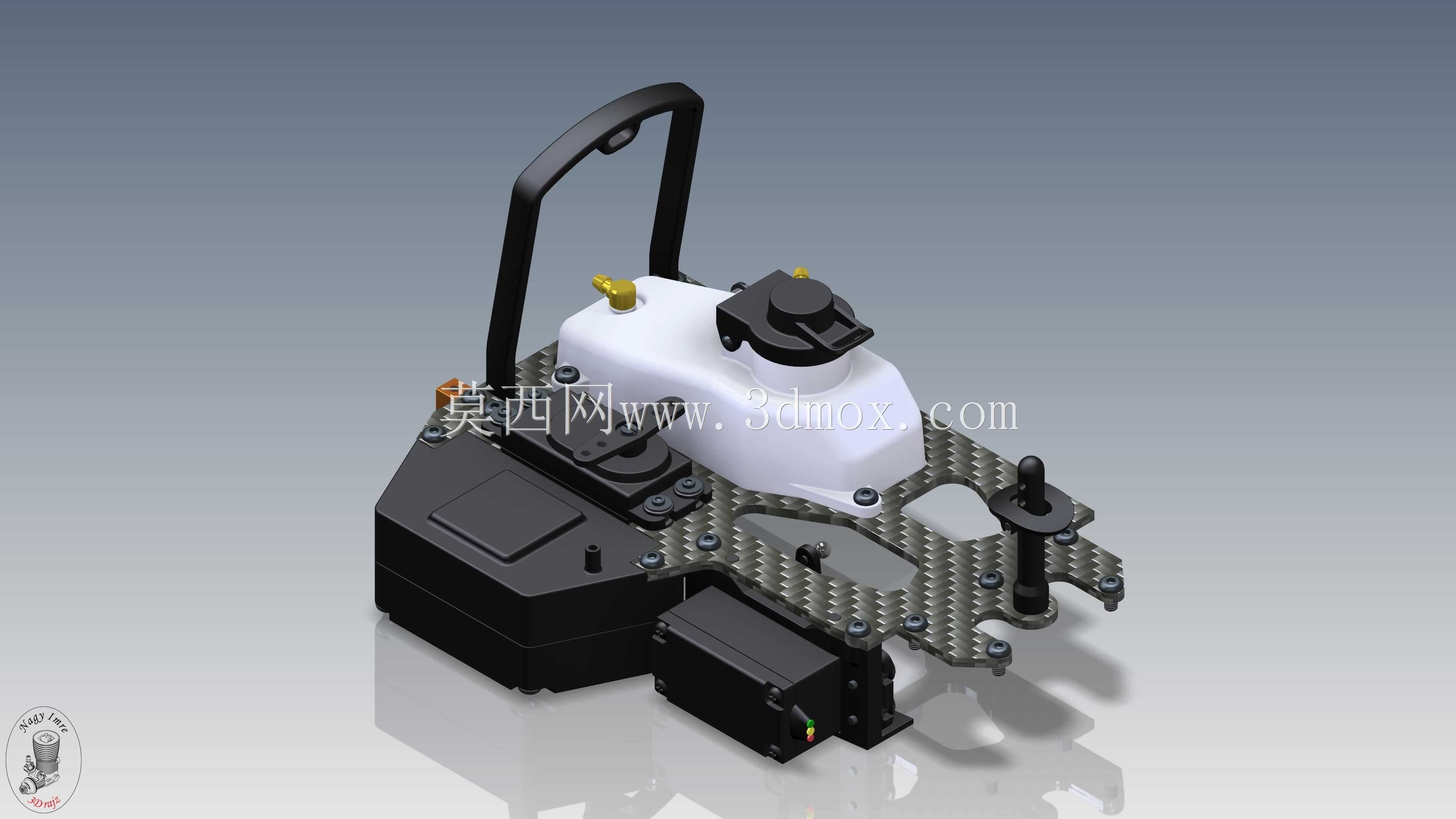

　　从功能布局来看，面板上预留了无线电接收天线的立式安装位，天线座采用独立的柱状固定结构，安装后天线垂直向上伸出，最大程度减少车身金属、碳纤维部件对无线电信号的屏蔽，保证遥控信号的稳定传输，这一布局避开了燃油箱与防滚架的信号遮挡区域，是小比例遥控车设备布局中需要优先考量的信号传输需求。面板中部集成了燃油箱的安装定位结构，白色半透明燃油箱通过卡扣与螺栓双重固定在面板中部，油箱上设置的两个黄色油堵分别对应注油口与出油口，注油口位置略高于油箱顶面，方便快速补油，出油口位置贴近油箱底部，保证车辆在倾斜、飞跃姿态下燃油能够稳定供给发动机，避免供油中断导致的发动机熄火。

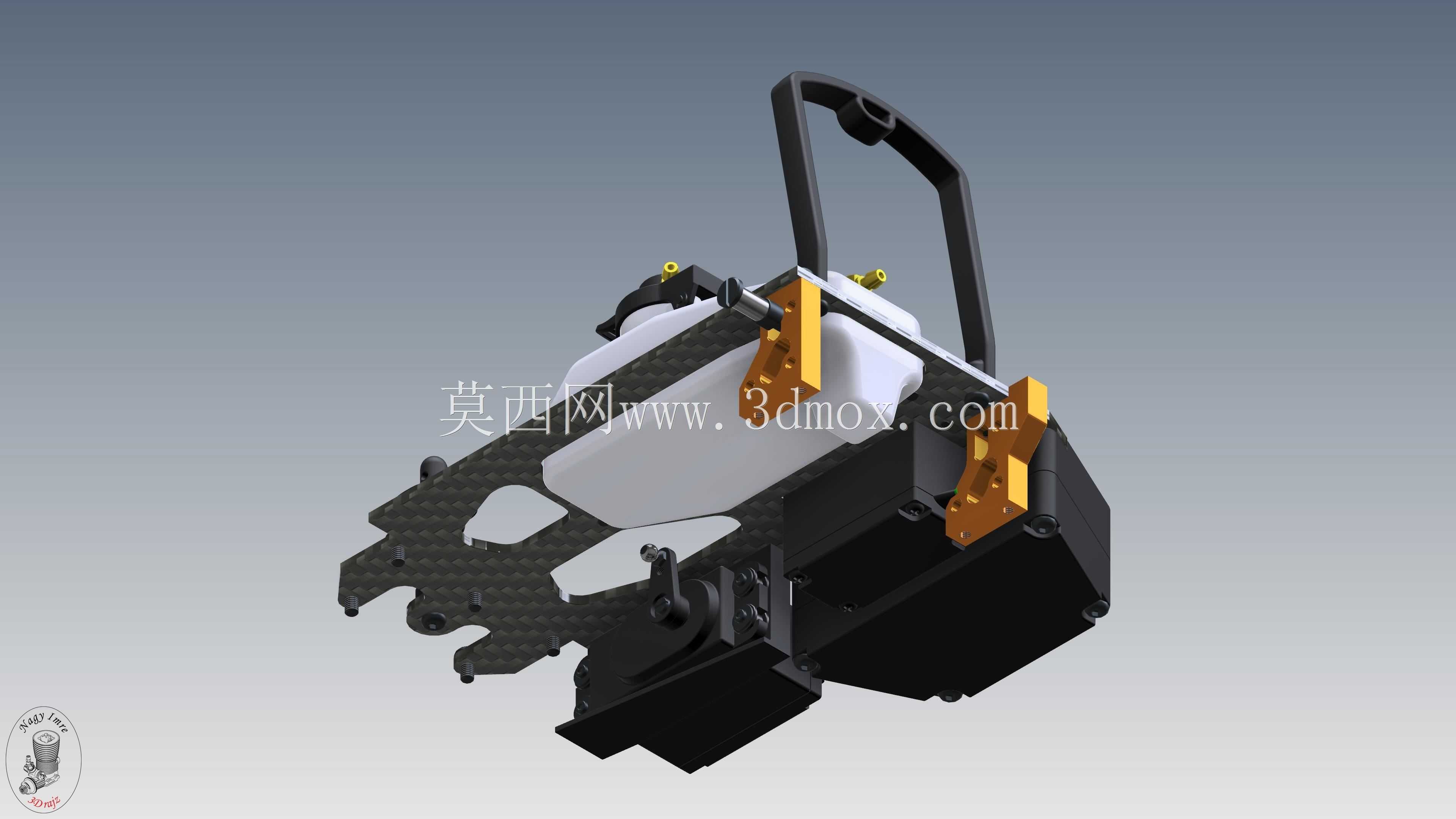

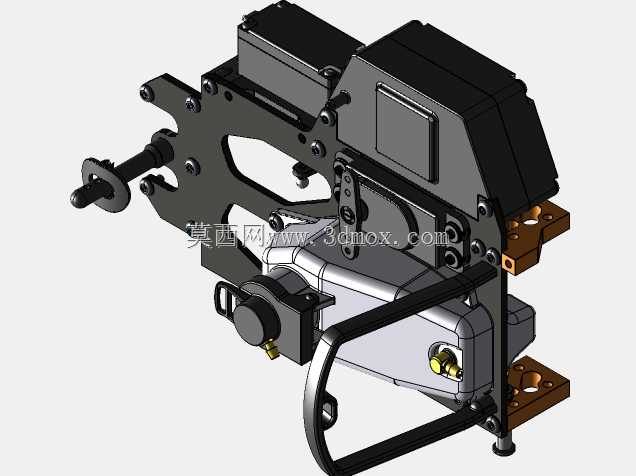

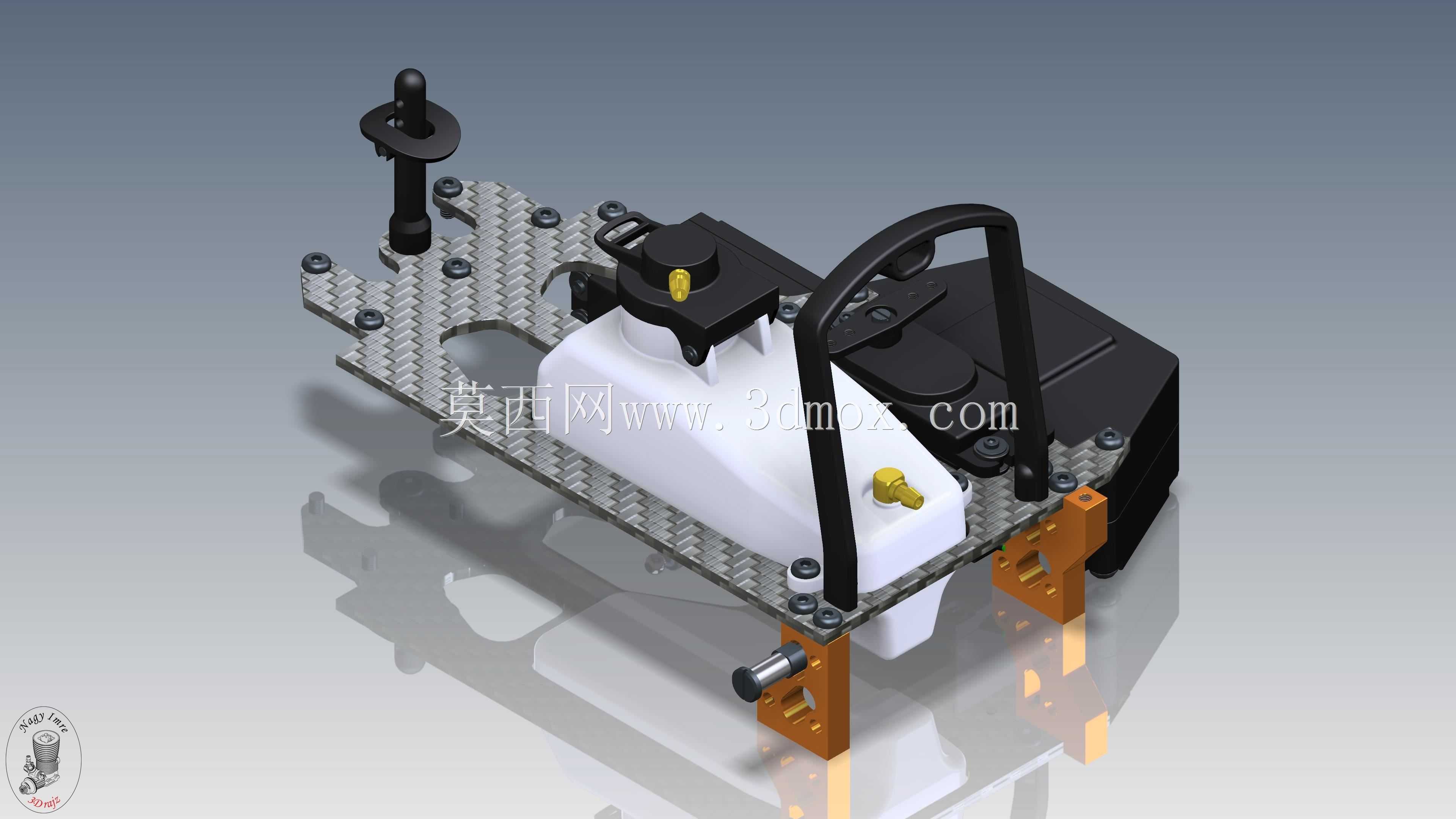

　　防滚支撑结构采用弯制的黑色硬质护架，通过螺栓固定在面板两侧的安装凸台上，护架的弧形轮廓高出燃油箱与无线电设备顶面，在车辆发生翻滚、正面碰撞时，护架会率先接触地面或障碍物，将冲击力传递到面板与底盘主架，避免直接撞击损坏燃油箱、接收设备等核心部件。面板下方设置的橙色安装支座是与底盘前悬挂模块的连接接口，支座上预留的销轴孔与悬挂摇臂的定位销轴匹配，安装时无需额外打孔调整，直接通过销轴与紧固件即可完成面板与前悬挂、主底盘的拼接，保证部件之间的安装同轴度，减少装配应力。

　　设计过程中优先梳理了各部件的安装边界：天线安装位与燃油箱的最小间隙控制在8mm以上，避免车辆振动时天线座与油箱发生摩擦磨损；防滚架的内轮廓与油箱顶面的间隙预留5mm，抵消碰撞时护架的形变量，防止护架变形挤压油箱造成漏油；面板上的所有螺栓孔位均采用沉孔设计，螺栓安装后顶面与面板齐平，不会突出表面干涉其他部件的安装，同时沉孔结构能够分散螺栓压紧力，避免碳纤维板材在长期压紧力下出现分层开裂。面板边缘的所有安装孔位都做了等间距排布，既方便装配时快速对位，也能保证各连接点的受力均匀，在车辆承受侧向冲击时，载荷能够通过多个连接点均匀传递到整个底盘结构，避免单个连接点应力集中导致的面板断裂。

　　在实际装配调试中，这套面板结构能够兼容主流1:10燃油RC车的通用设备规格，无线电接收机可以固定在面板侧面的空余位置，走线沿着面板边缘的走线槽布置，避免走线与运动部件、高温部件接触造成线路磨损。油箱的容量设计匹配1:10燃油车的常规续航需求，安装后重心位置贴近车辆纵向中心轴，不会因为单侧配重过大导致车辆转向时出现跑偏。面板整体的安装高度与原车前部设备舱的空间完全匹配，安装后不会突出车壳轮廓，保证车壳能够顺利装配，同时不会与转向舵机、转向拉杆等运动部件发生运动干涉，在车轮最大转向角度、悬挂最大压缩行程下，所有固定在面板上的部件都与运动部件保持足够的安全间隙。
