沥青集料摊铺配套承载机架结构设计

　　这套钢结构机架是沥青路面摊铺作业现场的核心承载配套结构，主要服务于沥青集料的临时暂存、中转布料环节，在市政道路、高速公路改扩建的沥青摊铺施工段，这类机架通常会搭配集料输送、计量模块共同安装，作为整套摊铺辅助设备的基础承力主体，替代传统散料堆放易出现的集料离析、转运效率低的问题。从结构设计逻辑来看，整体采用矩形方管作为主承力构件，底部设置多道横向加强梁来分散上部承载的集料重量，四根主立柱采用等截面方通，上下端通过满焊连接上下层框架，避免长期受交变载荷出现焊缝开裂的问题。机架整体采用分层开放式布局，上层预留的安装平面可固定集料筛分、导料组件，中层的横向隔档可临时存放施工辅助工具或备用易损件，底部的支脚设计预留了地脚螺栓安装孔，可直接固定在硬化的施工临时场地，也可搭配脚轮组件实现短距离工位转场，适配不同摊铺段的移动作业需求。

　　在实际施工场景中，这类机架的安装边界需要结合现场的沥青拌合料转运车停靠位置确定，通常机架进料端需要对齐自卸卡车的卸料高度，出料端衔接摊铺机的受料斗，因此设计时将整体框架的高度控制在匹配常规工程车辆卸料高度的区间，宽度方向预留足够的操作空间，方便施工人员定期检查框架焊缝、清理残留的结块沥青。结构受力层面，设计时重点考虑了沥青集料的堆积密度带来的静载荷，以及卸料时物料冲击带来的动载荷，因此在底部承料区域的横梁间距做了加密处理，避免长期受载出现横梁下挠变形；立柱与横梁的连接位置额外加焊了三角形加强筋，抵消侧向卸料时产生的水平分力，提升整体框架的抗扭性能。

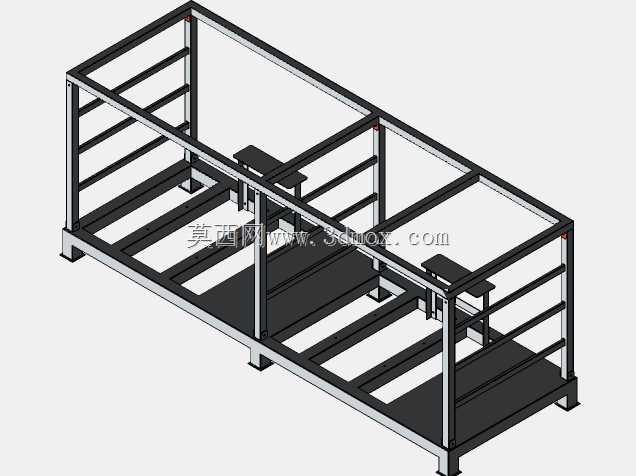

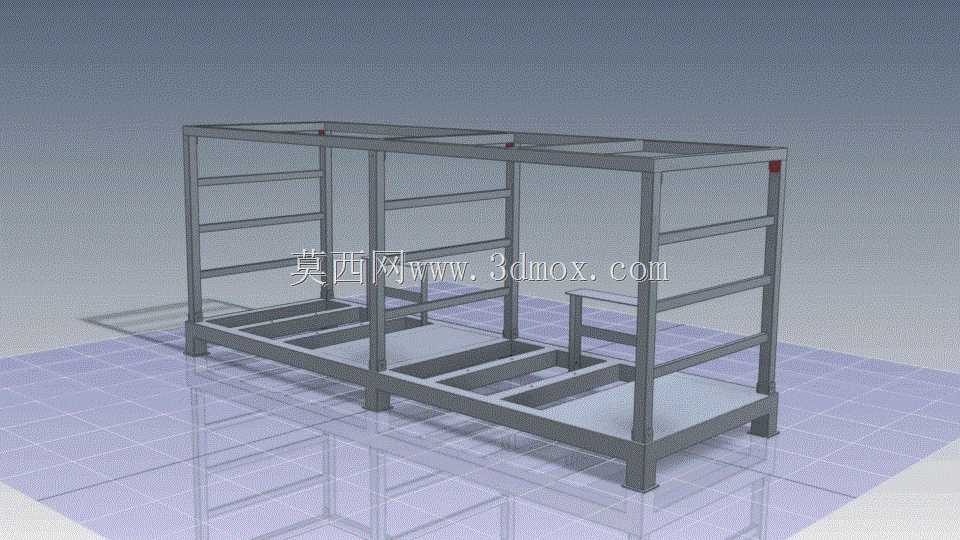

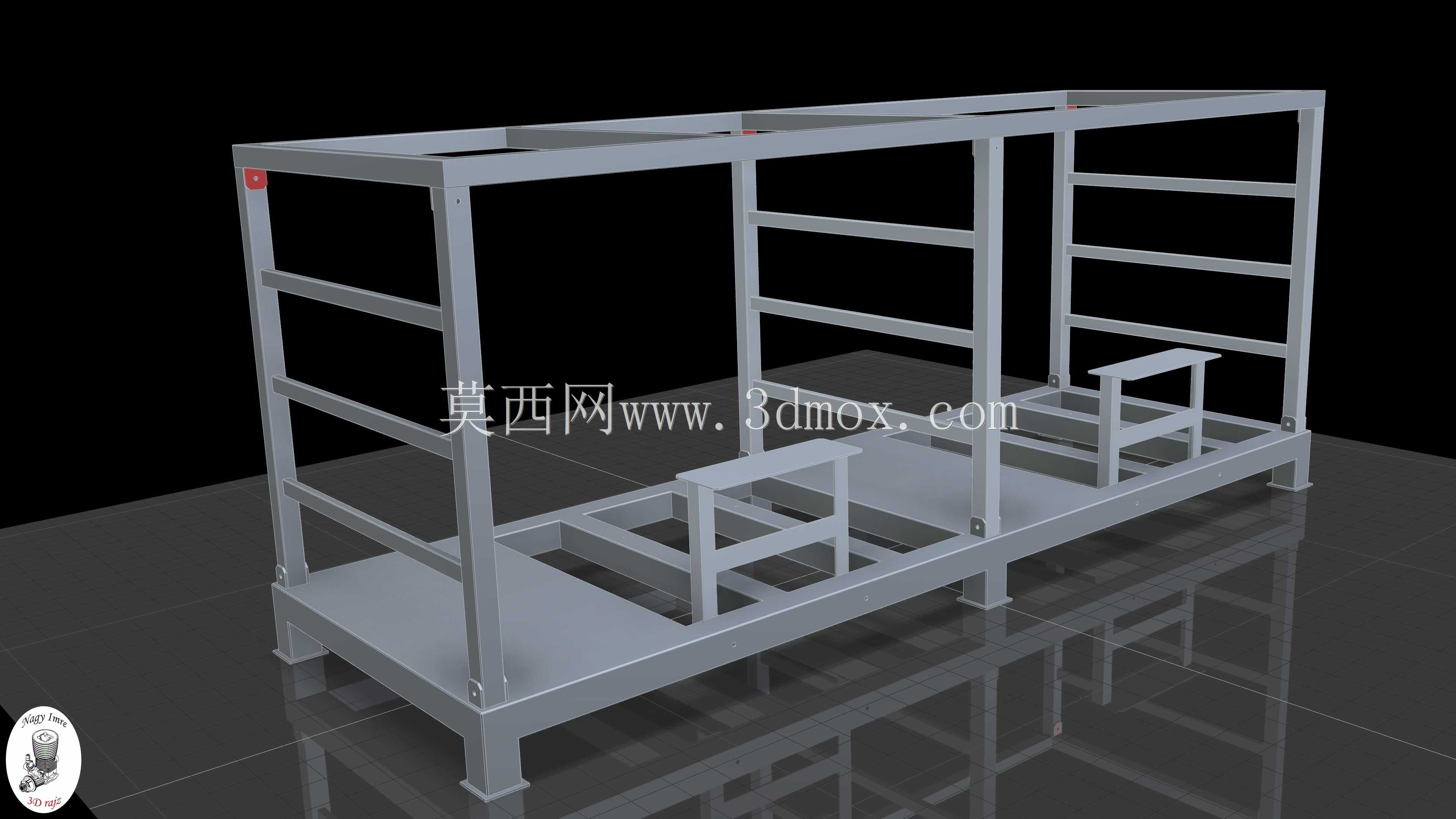

　　从三维建模的细节处理来看，所有方管构件的交接位置都做了相贯线切口处理，保证焊接时的贴合度，避免出现虚焊间隙；框架的所有外露棱边都做了倒角处理，防止施工人员磕碰受伤，也能减少应力集中带来的构件开裂风险。机架表面预留的安装孔位都做了统一的公差适配，可兼容不同厂家的输送、计量模块安装尺寸，不需要现场二次打孔修改，降低现场安装的工作量。考虑到沥青施工场景多为户外露天作业，框架设计时也预留了防腐涂装的工艺余量，所有构件表面在焊接完成后可做抛丸除锈、喷涂耐高温防腐涂层，抵抗沥青高温溅射以及户外雨水、扬尘带来的腐蚀问题，延长设备在恶劣施工环境下的使用寿命。

　　在设备选型适配阶段，这类机架的承载能力需要匹配单次摊铺作业的集料暂存量，因此框架的主构件选型会根据额定承载重量调整方管的壁厚，本次设计的框架结构可满足常规市政道路摊铺作业的集料暂存需求，若应用于大宽度高速公路摊铺场景，可在现有框架基础上对称增加立柱与横向支撑，拓展整体承载能力，不需要重新设计整体结构形式，具备较好的模块化拓展性能。安装时需要重点校准框架的水平度，避免上部安装的导料槽出现倾斜，导致集料下料偏载，长期偏载会让框架单侧受力过大，出现立柱变形、焊缝撕裂的问题，因此支脚位置设计了可调高度的调节垫板结构，可在场地不平整的施工段快速调平框架，保证上部设备的运行精度。
