多并联压缩冷凝制冷机组集成结构

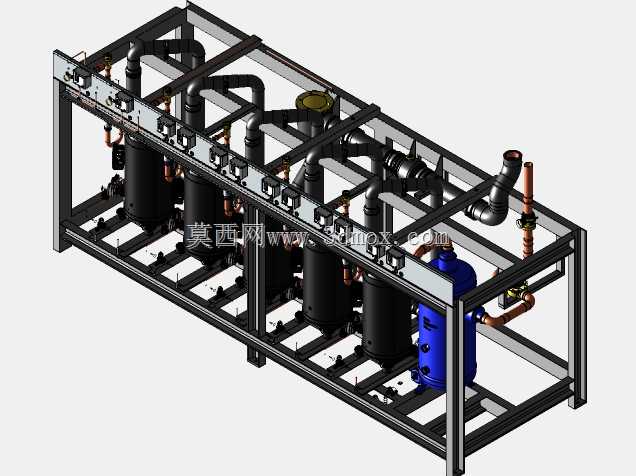

　　这套集成式多并联压缩冷凝单元，主要面向中大型商用、工业场景的集中冷源供给需求，常见于大型商超冷链、工业制程冷却、低温仓储等需要稳定持续冷量输出的场合，相比单台独立压缩机组，多机并联的架构可以根据实际冷负荷变化灵活调整运行压缩机的台数，避免单台大功率机组频繁启停带来的能耗波动与设备损耗，在部分负荷工况下的运行效率优势十分明显。从结构布局来看，整套设备采用撬装式集成机架设计，所有核心部件均预装在统一的钢制焊接机架上，机架底部预留了标准的地脚安装孔位，现场安装时仅需要对接进出冷媒管路、供电线路与控制信号线即可完成部署，大幅减少现场施工的管路排布与部件安装工作量，也能避免现场安装过程中出现的管路错接、部件定位偏差等问题。

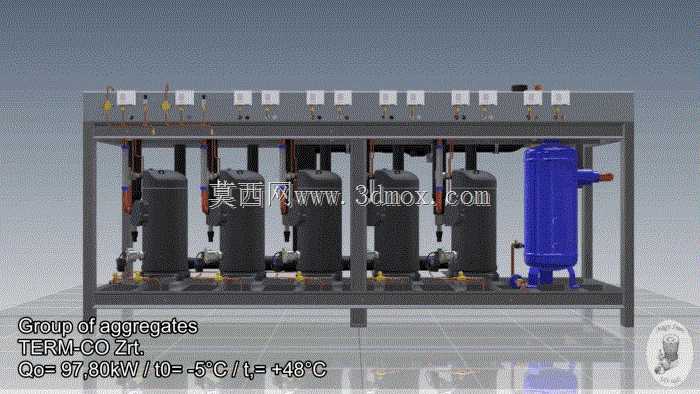

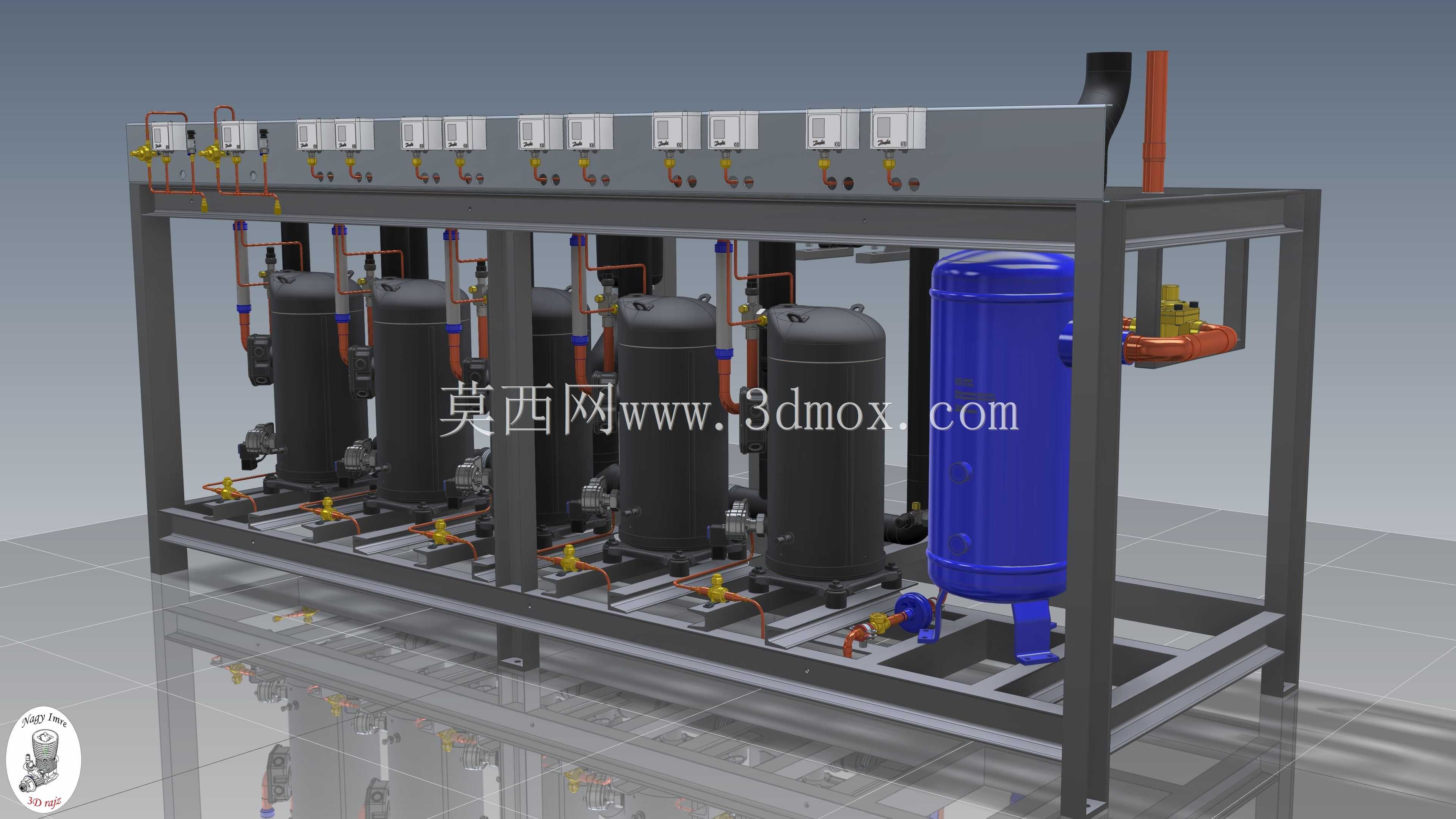

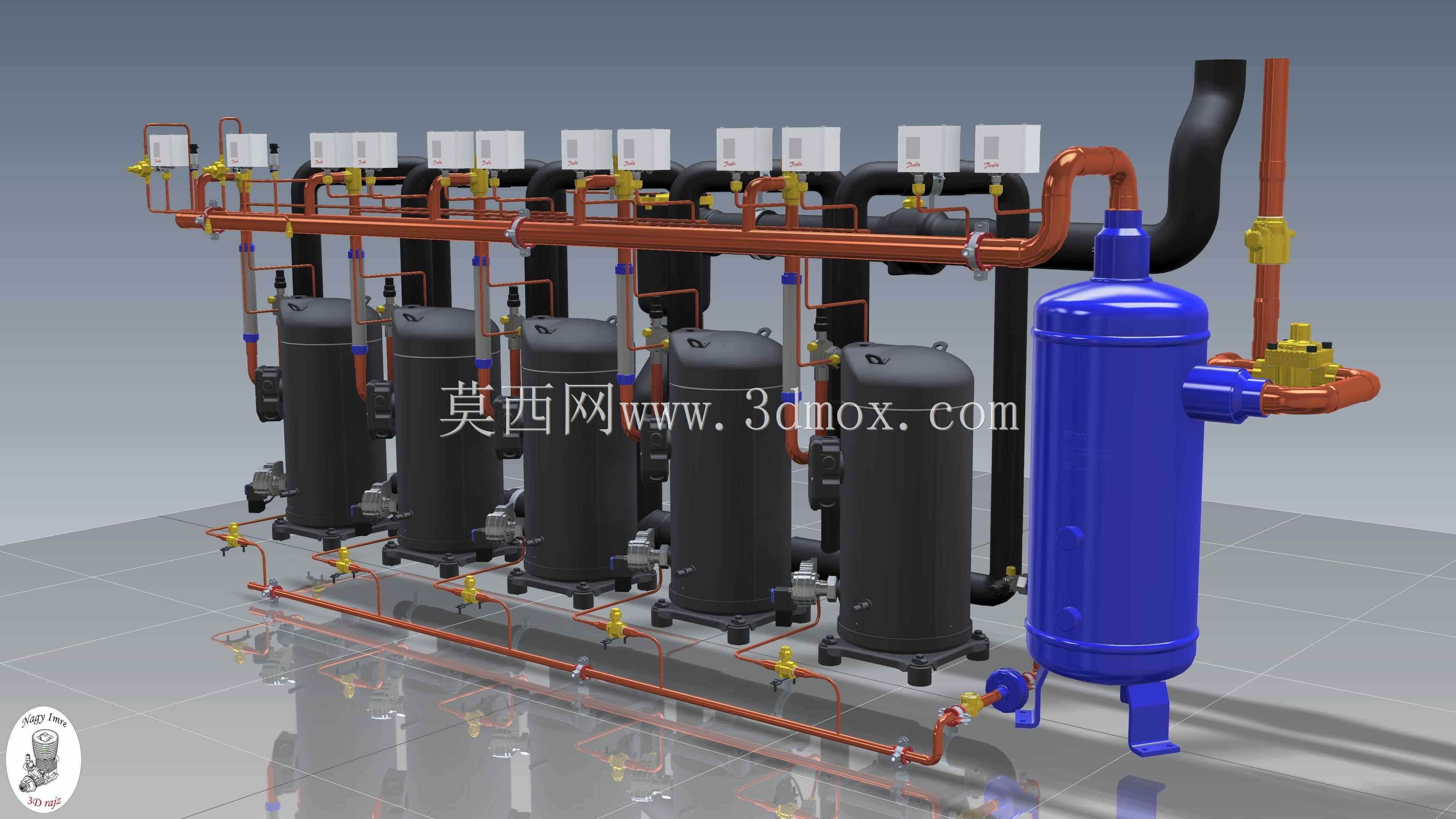

　　机架上层排布了整套系统的控制阀门、视液镜、压力检测元件与电气接线端子，每台压缩机对应的吸排气管路都独立设置了截止阀与检修阀组，日常维护时可以单独切断单台压缩机的管路连接，不影响其余压缩机的正常运行，保障冷源供给的连续性。下层核心区域并排布置了多台涡旋式制冷压缩机，压缩机底部均设置了独立的减震垫，通过螺栓与机架横梁固定，减少运行过程中震动向机架以及外接管路的传递，压缩机之间的管路采用等阻设计，保证每台运行的压缩机吸气、排气压力均衡，避免出现单台压缩机负载过高的偏载问题。机架右侧集成了卧式油分离器与储液器组件，油分离器可以快速分离压缩机排气带出的润滑油，通过回油管路均匀送回各台压缩机的吸气端，保证压缩机运行过程中的润滑可靠性，

　　避免缺油磨损；储液器则用于稳定系统冷媒循环量，适配不同负荷下的冷媒存量波动，保证膨胀阀供液稳定。整套设备的管路排布严格遵循制冷系统的设计规范，吸气管路设置了合理的坡度，避免停机时液态冷媒流入压缩机造成液击，排气管路的弯头均采用大曲率半径设计，减少排气阻力带来的能耗损失。机架侧面预留了足够的检修操作空间，日常更换过滤器、检测压力参数、调整阀门开度都不需要额外拆解机架结构，运维便利性较强。从安装边界来看，整套撬装单元的外形尺寸适配标准工业机房的门洞尺寸，运输时可以整体通过叉车转运，不需要拆解核心部件，机架顶部预留了吊装吊点，满足高层机房的吊装就位需求。在功能设计上，这套机组可以根据实际使用需求适配不同的蒸发温度区间，通过调整压缩机数量、

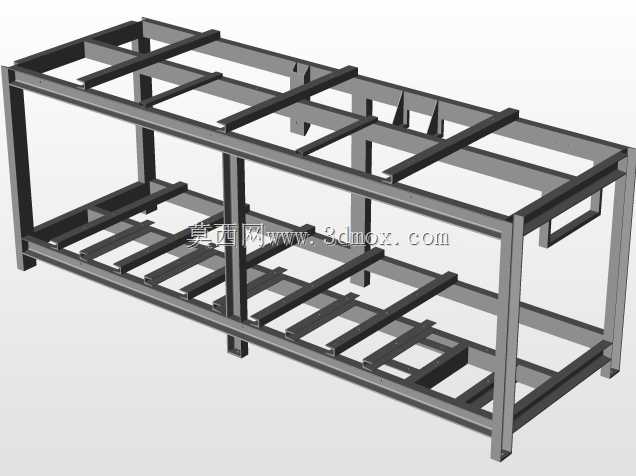

　　换热器配置来覆盖不同的冷量需求，集成的阀组已经预留了压力保护、温度检测的接口，可以直接对接通用的制冷机组控制系统，实现高压保护、低压保护、油温保护、过载保护等全套安全联锁功能，避免异常工况下的部件损坏。相比分散布置的制冷系统，这种集成式的并联机组结构在工厂内就完成了大部分管路焊接、压力测试与部件调试工作，现场安装的工作量减少六成以上，同时整体的管路长度更短，冷媒充注量更少，运行过程中的冷量损失也更低，长期运行的能耗表现优于分散式布置方案。在结构设计过程中，机架的承重横梁经过载荷校核，完全承载所有部件的运行重量，同时兼顾了运输过程中的震动载荷，避免运输过程中机架变形导致管路错位；所有管路的固定点都设置了减震管卡，吸收压缩机运行过程中产生的管路震动，避免长期运行后管路焊口出现疲劳开裂的问题。
