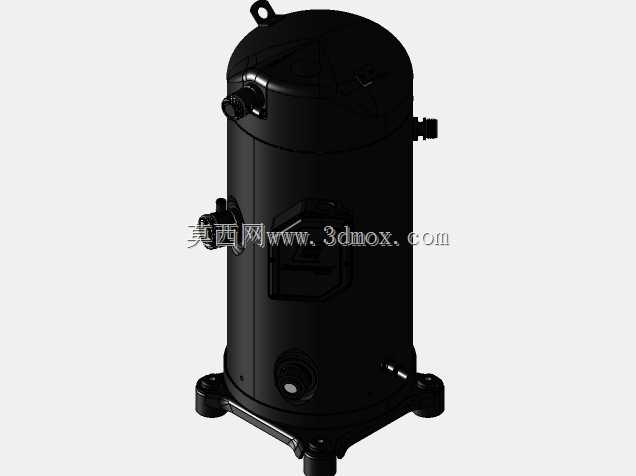

在商用制冷与冷暖系统的选型及结构设计工作中,涡旋压缩机的三维结构参考是管路布局、机组框架设计、隔振系统匹配环节不可或缺的基础资料,这款科普兰ZF系列涡旋机型的三维结构,完整还原了设备从外部壳体到接口布局的全部实体特征,能直接用于冷凝机组、冷柜系统、空气源采暖设备的前期布局校核。从实际工程应用场景来看,该机型主要适配中低温制冷工况,常见于商超冷藏展示柜、中小型冷库制冷机组、低温空气源热泵采暖设备的核心动力单元,负责完成冷媒的压缩升压过程,是整个制冷循环里决定系统能效与运行稳定性的核心部件。不同于转子式或者活塞式压缩机的结构逻辑,涡旋式的压缩腔由动涡盘与静涡盘相互啮合形成,工作过程中动涡盘做小半径的平动,连续压缩腔体内的冷媒,
气流脉动更小,运行噪音与振动水平都更优,这也是目前商用中低温制冷领域优先选用涡旋机型的核心原因。做机组结构设计时,首先要关注的就是压缩机的安装边界,这款机型的底部安装脚位有固定的孔距与安装平面高度,三维模型里完整还原了三个安装支脚的位置、孔径以及支脚下方的隔振垫安装空间,设计机组底架的时候可以直接匹配孔位,预留出隔振垫的压缩余量,避免后期安装时出现孔位偏差或者隔振间隙不足导致的振动传递问题。设备的外部接口布局也完全按照实物还原,吸气口、排气口的位置、管径以及接口朝向都和实物一致,在做制冷管路设计的时候,可以直接在装配环境里排布吸排气管路,提前校核管路的弯曲半径、固定点位置,避免管路和压缩机壳体、机组框架出现干涉,
同时也能提前计算管路的柔性段长度,匹配压缩机运行时的振动位移量,减少管路应力断裂的风险。从设计思路层面看,这款机型的壳体采用全封闭焊接结构,上壳体与下壳体的焊缝位置、壳体表面的接线盒安装位、视液镜预留位都在模型里有准确体现,接线盒的出线方向、接线端子的排布位置也做了还原,做电气布线设计的时候,可以提前规划强电线路的走向,预留出接线操作的空间,避免后期接线时工具无法操作,或者线路与高温排气管道距离过近的问题。很多新手工程师做机组设计时容易忽略压缩机的油平衡相关接口,这款机型的油位观察位置、回油接口的朝向也在模型里有体现,对于多机并联的制冷系统,回油管路的布局可以直接参考模型的接口位置,提前预留管路走向,保证系统运行时冷冻油能顺利回流到压缩机腔体内,避免缺油磨损的故障。另外设备顶部的吊环安装位、壳体表面的铭牌安装区域也都做了还原,在做机组整体包装设计、吊装方案设计的时候,可以直接参考吊环的位置,计算吊装重心,避免吊装时出现倾斜磕碰的问题;铭牌区域的预留尺寸也能指导后期铭牌的选型与粘贴位置,避免铭牌被管路或者框架遮挡。在做制冷系统的换热匹配计算时,压缩机的外部尺寸也能帮助估算压缩机腔的蓄热能力,辅助做气液分离器、储液器的容积匹配,避免系统在低温工况下出现冷媒迁移的问题。不同于很多简化的三维模型只做个大概外形,这个结构模型把壳体表面的加强筋、安装支脚的倒角、接口处的翻边结构都做了还原,
在做干涉检查的时候不会出现实际装配有干涉但模型检查不出来的问题,比如吸气管路和壳体加强筋的距离、接线盒和机组侧板的间隙,都能得到准确的校核结果。对于做制冷设备三维建模的从业者来说,这个模型可以直接作为标准件导入到自己的机组装配体里,省去从零开始测绘建模的时间,也能避免自行测绘带来的尺寸误差,毕竟压缩机作为外购核心部件,安装尺寸的准确性直接决定了整个机组的设计成功率,一旦安装孔位或者接口位置出错,整个底架和管路都要重新加工,会造成不小的成本浪费。在做隔振设计的时候,模型里的支脚高度、安装面的平面度特征也能帮助选择合适硬度的隔振橡胶垫,匹配设备的运行重量,调整隔振垫的压缩量,把压缩机运行时的振动传递率控制在合理范围内,避免振动传递到机组框架上引发管路共振或者壳体辐射噪音。另外,在做机组的外观设计时,压缩机的外形尺寸可以指导外壳钣金的折弯尺寸,预留出足够的散热空间,保证压缩机运行时壳体的热量能及时散发,避免因为散热不良导致的排气温度过高保护。
- 上一篇:多并联压缩冷凝制冷机组集成结构
- 下一篇:ZF25涡旋制冷压缩机结构设计方案
- 全部评论(0)
- 模板大小: 68.93 MB
- 售价:5金币
- 下载次数: 187
- 系统要求: STEP / IGES,SOLIDWORKS,Rendering
- 软件分类: 压缩机
