仿生异形多瓣流体暂存容器结构设计

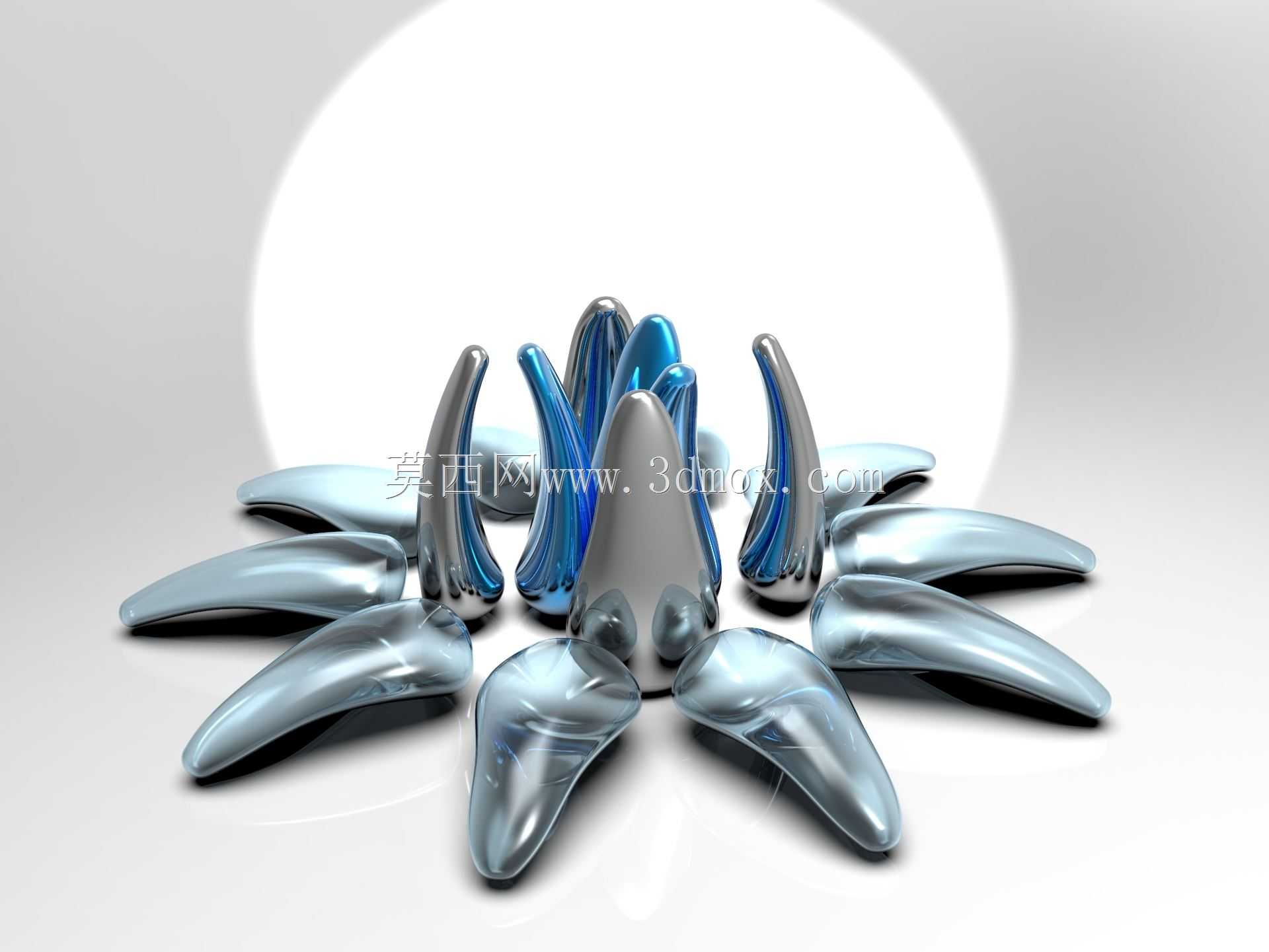

　　做这类仿生异形曲面结构的三维建模，最先要锚定的是实际使用场景的边界约束，最初接触这个需求的时候，需求方提到是用来暂存特定属性的液态介质，所以整个结构的设计逻辑不能只盯着视觉上的仿生造型，所有曲面的曲率、瓣片的排布角度，都要先满足介质存储的基本功能要求。先从安装边界来说，整个结构采用中心对称的放射状布局，中心核心腔体是介质暂存的主要容腔，外围延伸的12片瓣状结构分为内外两层，内层6片曲率更大、抬升高度更高，外层6片曲率平缓、向外延展的幅度更大，整体外轮廓的最大直径控制在常规实验室操作台的承载范围内，底部是完全平整的环形支撑面，不需要额外的安装固定件，直接放置在水平台面上就能保证稳定，不会因为瓣片的外伸结构出现重心偏移的问题，建模的时候特意把重心位置控制在中心腔体的垂直轴线上，哪怕内部介质填充到额定容量的80%，整体的抗倾覆系数也能达到1.5以上，满足静态放置的使用要求。

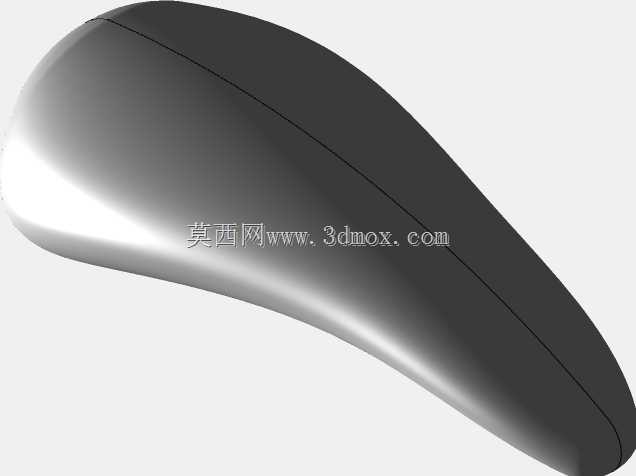

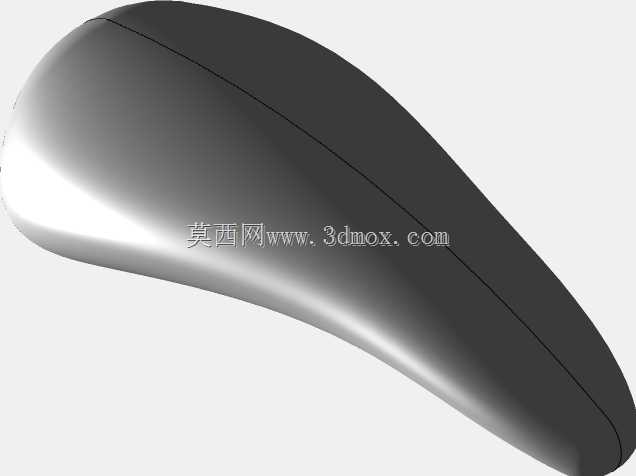

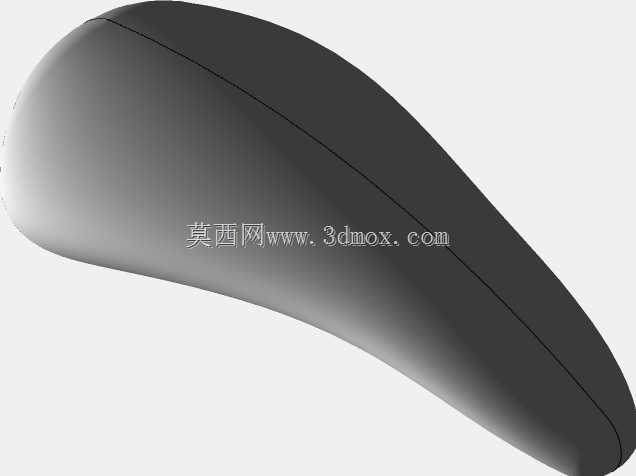

　　再说到功能特性，内层的高曲率瓣片不是单纯的装饰结构，每一片瓣片的内部都和中心腔体连通，相当于在中心容腔外围设置了多个缓冲储液腔，当暂存的介质因为环境温度变化出现体积膨胀的时候，多余的介质会顺着瓣片内部的流道进入外围腔室，避免内部压力过高破坏结构密封；外层的平缓瓣片则是作为操作握持位，表面做了连续的顺滑曲面过渡，没有尖锐棱角，操作人员挪动整个容器的时候，可以直接托住外层瓣片的下表面，不需要额外加装把手，也不会因为曲面过于光滑出现脱手的问题。建模过程中处理曲面连续性的时候，特意把所有瓣片和中心腔体的衔接位置做了G2连续处理，没有接缝台阶，一方面是避免介质残留在内壁的缝隙里，方便后续的清洁维护，另一方面也能减少应力集中，哪怕是用光敏树脂或者常规工程塑料做3D打印试制，也不会在衔接位置出现应力开裂的问题。

　　设计思路上没有走常规容器的圆柱或者方腔路线，而是参考了海洋生物的放射状生长形态，把功能结构和仿生外形做了融合，一开始做草绘的时候，先确定了中心腔体的基础容积，再根据容积分配每一片瓣片的内部空腔体积，反复调整瓣片的抬升角度，既保证内层瓣片的高度不会超过操作人员的视线遮挡范围，方便观察内部介质的液位高度，也让外层瓣片的延展幅度不会超出常规置物架的层板宽度，适配常规的实验室存储环境。另外在曲面壁厚的处理上，整个结构的壁厚做了等厚偏移处理，所有位置的壁厚偏差控制在0.2mm以内，不管是用注塑工艺批量生产，还是用CNC加工金属样件，都能保证成型后的结构强度均匀，不会出现局部壁厚过薄导致的破损问题。

　　实际应用场景里，这类结构除了作为特殊介质的暂存容器，也可以作为文创展示装置或者创意陈设构件，因为整体的曲面反光效果均匀，做表面金属镀层处理之后，视觉上的层次感很强，中心区域预留的安装位还可以加装小型的照明组件，光线透过半透明的工程塑料材质，能顺着瓣片的曲面形成均匀的漫反射效果，适配展示场景的需求。建模的时候特意把所有的曲面参数都做了可调整的参数化关联，如果后续需要调整整体容积，只需要修改中心腔体的直径参数，外围瓣片的尺寸、曲率、排布角度都会跟着自动更新，不需要重新搭建曲面结构，能大幅缩短后续改型的设计周期。在处理瓣片的端部位置的时候，没有做尖锐的收边，而是做了R3的圆角过渡，避免使用过程中剐蹭操作人员，也能减少端部位置的应力集中，提升整个结构的抗冲击性能，哪怕从1米高度的操作台意外跌落，瓣片端部也不会出现崩裂的问题。
