带弹簧调节结构的伺服过载保护组件

项目分类:通用机械零部件 发布时间:2021-12-10 ID:440590
  • 带弹簧调节结构的伺服过载保护组件
  • 带弹簧调节结构的伺服过载保护组件

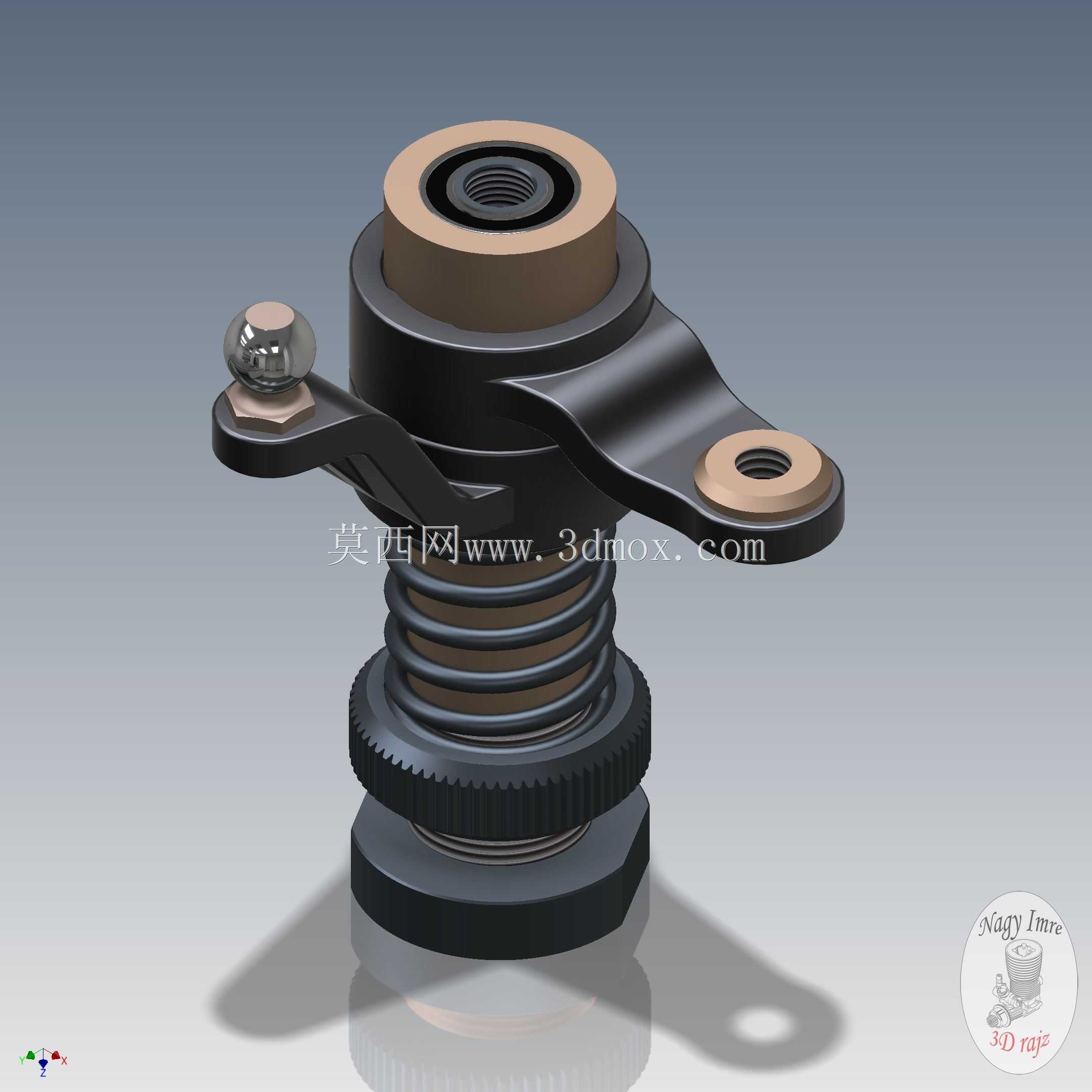

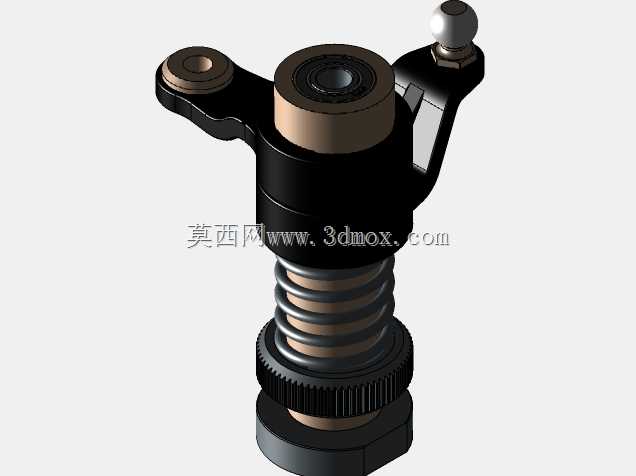

  这款伺服保护组件主要应用在伺服传动链路的扭矩过载防护场景,常见于自动化装配线、精密进给机构、小型伺服驱动工位的动力输出端,用来在负载端出现卡滞、过载、冲击扭矩超出伺服额定输出阈值时,快速切断动力传递路径,避免伺服电机堵转烧毁、传动齿轮崩齿、执行端工件受损等问题。从结构设计来看,组件采用同轴集成式布局,主体沿中心轴线依次排布底部螺纹调节座、碟形与圆柱组合弹簧组、中部传动基座、顶部输出连接端,侧部延伸出带安装孔位的固定支臂,支臂端部设置钢珠定位触发结构,整体没有冗余的外伸结构,适配狭小安装空间的布局需求。底部的外螺纹调节座是整个组件的预紧力调节结构,外圈加工有滚花纹理,无需额外工装即可手动旋转调节,通过改变调节座的旋入深度,

  能够精准调整内部弹簧的预压缩量,以此匹配不同额定扭矩的伺服输出参数,调节到位后可通过配套的锁紧螺母完成位置锁止,避免设备运行过程中受振动影响出现预紧力偏移。内部弹簧组采用圆柱螺旋压缩弹簧作为主力弹性元件,搭配顶部的耐磨衬套承接轴向压力,弹簧的刚度经过匹配计算,既保证额定扭矩传递过程中组件无打滑空转,又能在过载时快速压缩触发脱开动作,弹簧表面做了发黑防锈处理,适配车间多油污、多粉尘的工况环境。侧部的固定支臂采用弯折成型结构,两个安装孔位分别对应触发端定位与组件本体固定,支臂与中部基座的连接位置做了圆弧过渡处理,避免应力集中导致的支臂断裂问题,端部的钢珠定位结构采用淬硬钢材质,配合弹簧顶紧结构,在正常传动时钢珠卡入定位凹槽传递扭矩,

  过载时钢珠克服弹簧压力滑出凹槽,实现动力的瞬时脱开,脱开动作的响应延迟控制在毫秒级,能够第一时间阻断冲击载荷向伺服端传递。顶部的输出连接端采用内螺纹孔结构,可直接与负载端的传动轴、丝杆或者执行机构连接,内孔周边镶嵌有铜基耐磨衬套,降低反复拆装带来的孔位磨损,延长组件的整体使用寿命。安装边界方面,组件整体最大外径控制在42mm以内,总高度不含顶部连接轴头为58mm,侧部支臂的安装孔中心距主体轴线的距离为28mm,安装时需要预留至少10mm的径向操作空间用于调节底部的预紧调节座,轴向方向需要预留5mm的间隙避免安装时弹簧被过度压缩。在实际选型适配过程中,需要根据伺服电机的额定输出扭矩、负载端的最大冲击载荷、

  安装空间的轴向径向尺寸来匹配对应的弹簧刚度与调节行程,这款组件的扭矩调节范围覆盖0.5N·m到8N·m,能够适配绝大多数小型伺服驱动的进给、定位、传动工位。不同于传统的剪切销式过载保护结构,这款组件触发后无需更换易损件,过载消除后钢珠会在弹簧作用下自动回位卡入定位凹槽,即可恢复正常传动,大幅降低设备故障后的停机维护时间。结构设计过程中,所有传动配合面都做了公差匹配,基座与调节座的螺纹配合采用6H/6g的中等公差等级,既保证调节顺畅无卡滞,又避免间隙过大导致的传动同轴度偏差,钢珠与定位凹槽的接触角度经过反复校核,保证脱开动作顺畅无卡滞,同时不会在正常传动时出现误触发的情况。组件的所有金属结构件除了耐磨衬套采用铜合金外,其余受力结构件均采用45号钢调质处理,表面做发黑或者氧化处理,兼顾结构强度与防锈能力,支臂的厚度经过强度校核,在最大额定扭矩下的形变量小于0.02mm,不会因为支臂变形导致触发扭矩出现偏差。在实际生产线应用中,这类伺服保护组件通常安装在伺服电机与滚珠丝杆、同步轮传动机构的中间位置,部分需要频繁正反转的工位也会将其安装在执行端的旋转接头上,用来吸收正反转切换时的瞬时冲击扭矩,避免伺服电机的编码器受冲击损坏。
