RC硝基四轮马车传动离合组件结构设计

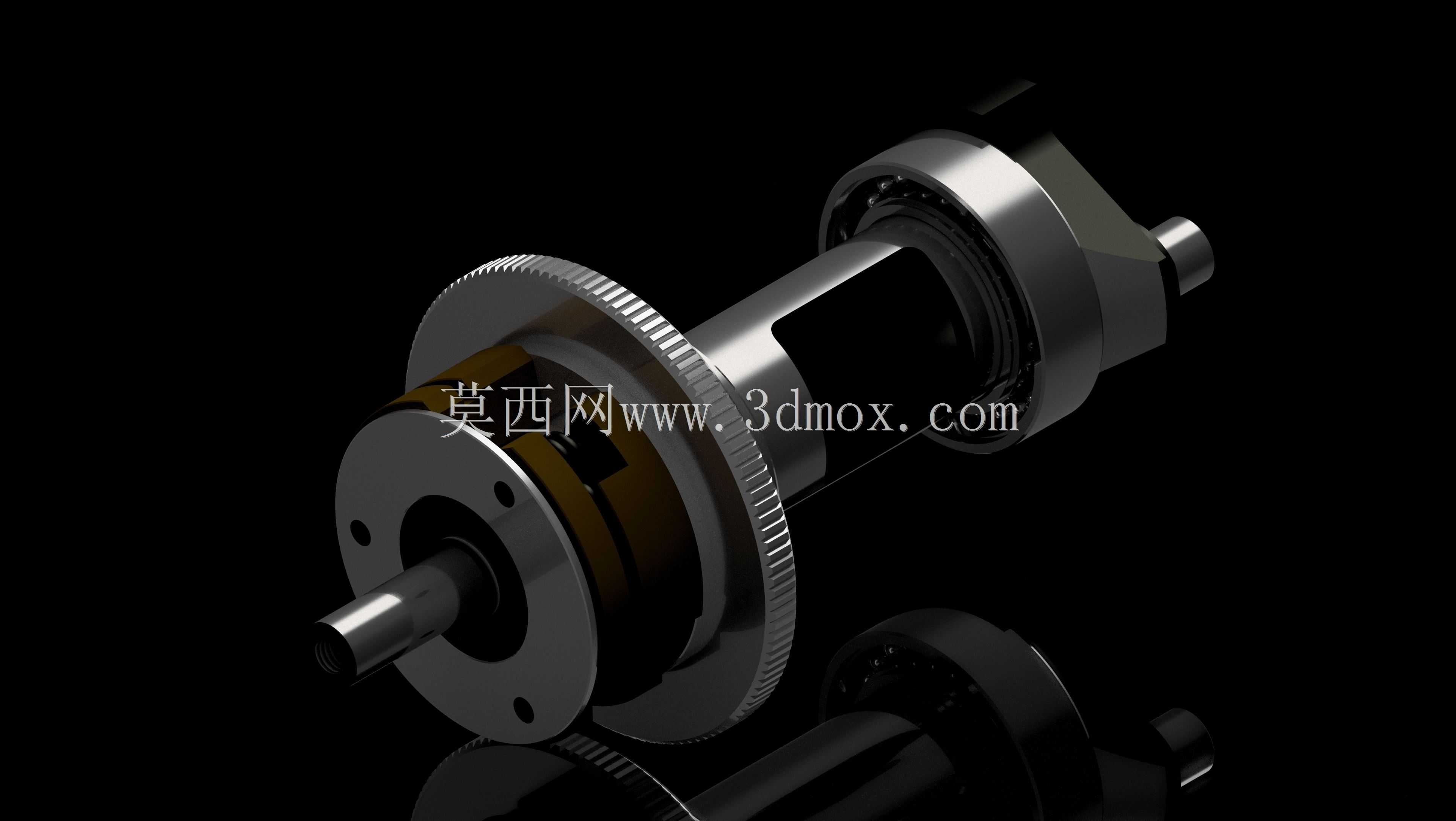

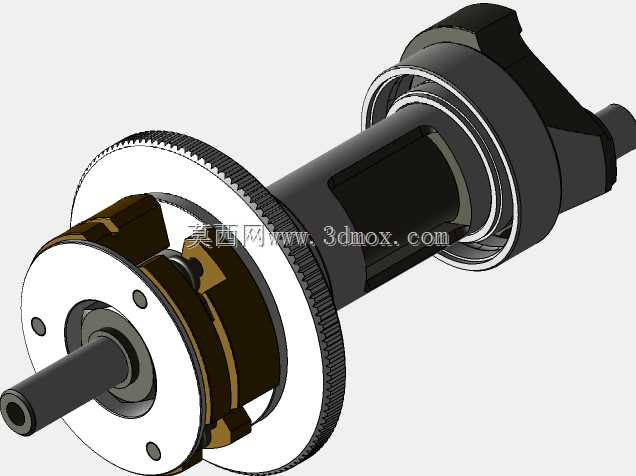

　　这套结构主要适配1/8比例级别的硝基动力遥控模型车，也就是常说的油动RC平跑、越野类车型的传动离合单元，日常玩车场景里，这类部件直接决定了动力从引擎输出端到传动系统的衔接平顺度，很多刚接触油动RC的玩家容易忽略离合组件的匹配度，实际下场跑街或者场地竞技时，离合结合转速、甩块贴合度、轴承同轴度的微小偏差，都会直接影响起步响应、中速扭矩输出甚至引擎的工作负载。从结构设计逻辑来看，整个组件采用同轴嵌套布局，最核心的动力输入段直接对接硝基引擎的曲轴输出端，带齿的离合杯外缘集成了传动大齿盘，不需要额外加装固定齿盘的转接法兰，减少了轴向的安装累计误差，内部的甩块安装位做了偏心限位设计，当引擎转速达到结合阈值时，甩块在离心力作用下向外张开，

　　与离合杯内壁形成静摩擦衔接，把曲轴的旋转动力直接传递给外层的齿盘，再通过啮合的从动齿轮把动力输送到前后差速器，最终驱动车轮转动。设计时特意把离合杯的内壁厚度做了1.2mm的均匀壁厚处理，既保证了高转速下的结构强度，避免连续高负荷运转时离合杯受热膨胀出现失圆，又不会因为壁厚过大增加不必要的旋转惯量，要知道油动RC的引擎输出扭矩本身就不算大，旋转件的惯量每增加一点，都会直接拖慢油门响应速度。两端的支撑轴承采用了带防尘盖的深沟球轴承，内圈与主轴的配合选用过渡配合，安装时不需要额外打螺丝胶，靠加工精度保证同轴度，轴承外圈与离合杯的安装座采用间隙配合，预留了0.02mm的热胀间隙，连续跑满一箱油的工况下，离合区域温度会升到120摄氏度左右，

　　这个间隙刚好能抵消金属件的热膨胀量，不会出现轴承抱死的情况。齿盘的齿形采用了模数0.8的直齿设计，相比斜齿传动，直齿的传动效率更高，轴向力几乎为零，不需要额外加装止推轴承来抵消轴向负载，非常适合RC模型这种空间紧凑、维护频率高的应用场景，齿顶做了0.1mm的倒角处理，拆装时不容易刮伤手指，啮合时也能减少打齿的概率。安装边界上，整个组件的轴向总长度控制在42mm，最大外径是30mm，适配市面上绝大多数21级、25级硝基引擎的安装座孔位，离合杯上的齿盘齿数为46齿，匹配常见的16T到20T范围的电机齿（这里指引擎端的主动小齿轮），可以根据场地需求调整最终传动比，跑大场地直道多的场景可以换小齿数的主动齿提升极速，

　　跑小场地多弯的场景换大齿数主动齿提升低速扭矩。实际使用中，这套结构的甩块摩擦面做了微纹理处理，刚装车不需要刻意打磨离合，磨合两箱油之后就能达到最佳的贴合状态，相比光滑面的离合甩块，结合过程更线性，不会出现起步突然闯动的情况，很多玩家反映的起步打滑、高速丢转问题，大多是因为甩块和离合杯的贴合面积不足，或者同轴度偏差导致局部摩擦过热，这套结构在设计时就把主轴的径向跳动控制在0.01mm以内，装配后甩块和离合杯的圆周间隙均匀度偏差不超过0.03mm，从根源上减少了偏磨的概率。另外，组件上的固定卡槽位置做了加深处理，配合E型卡簧固定时，不会因为高转速震动出现卡簧脱落的问题，很多老款离合组件的卡簧槽深度只有0.3mm，飞坡落地时的冲击载荷很容易把卡簧震出来，直接导致整个传动系统失效，这次设计把槽深加到了0.5mm，卡簧装入后完全没入槽内，即使承受瞬间的冲击载荷也不会脱出。日常维护时，只需要拆下两端的卡簧就能把整个组件分解，不需要专用工具，清理离合杯内壁的积碳、检查甩块磨损程度都很方便，轴承位置预留了注油孔，每隔十个工作循环可以滴少量高速轴承油进行润滑，延长轴承的使用寿命。从建模的角度来说，整个结构的所有配合面都做了公差标注，装配时不需要额外修配，所有圆角、倒角都符合实际加工工艺，不管是拿去做CNC加工金属升级件，还是开模做尼龙、复合材料的替换件，都不需要再做结构调整，完全符合RC模型配件的实际生产和使用需求。
