带内置轴承的离合器传动铃结构

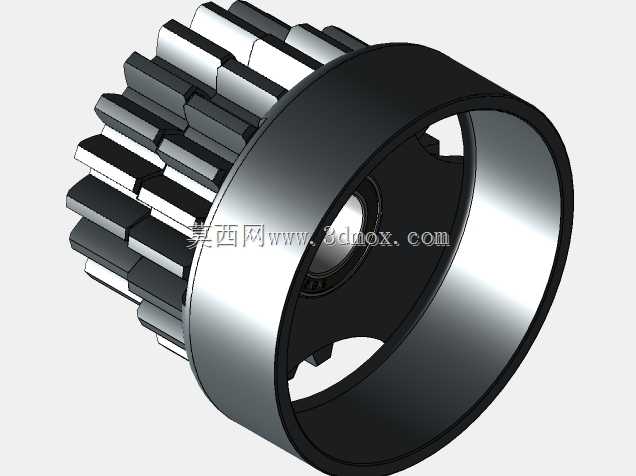

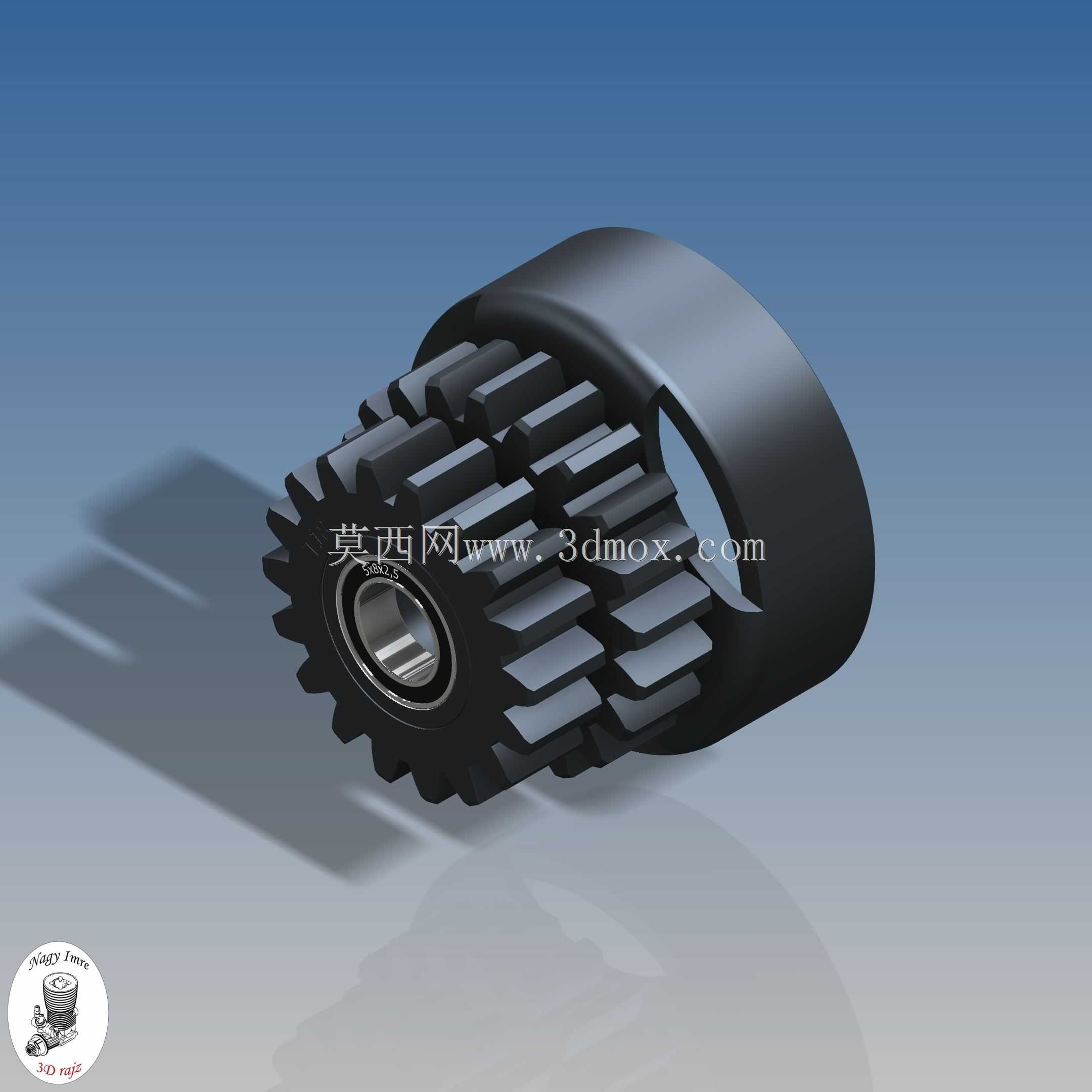

　　做传动结构设计快十二年，经手的离合类部件少说也有三四十套，这次拆解建模的这款离合器铃，是小型动力传动系统里很典型的紧凑离合执行件，最早接触这类结构是在小型内燃动力遥控模型的动力输出段，后来在小型园林机械、便携动力工具的离合段也见过同构型的设计。

　　先讲实际应用场景，这类带集成轴承的离合器铃，大多用在轴向空间极度受限的动力输出端，比如1:8比例的内燃动力模型车，动力从单缸硝基发动机输出后，需要在发动机曲轴端直接集成离合结构，不能额外占用过多轴向长度，不然整车重心会过度靠前，影响弯道操控的配重平衡；除了模型领域，小型二冲程绿篱机、手持修枝剪的动力输出端也会用这类结构，发动机怠速时离合处于分离状态，工作头不转，保障操作安全，当发动机转速提升到设定阈值，离合甩块在离心力作用下撑开，和离合器铃的内圆柱面紧密贴合，把动力传递到下游的传动齿轮组，带动工作刀具运转。

　　从功能特性上看，这款结构最突出的设计点是把传动齿轮和离合铃本体做成了一体化结构，没有采用传统的分体压装设计，省掉了齿轮和铃体之间的连接销、压装配合段，直接把外齿圈做在铃体的外圆柱面上，既压缩了轴向尺寸，也消除了分体压装带来的配合松动风险——之前做园林机械配套的时候，遇到过分体式离合铃因为长期高频冲击，压装面出现微滑移，导致齿轮和铃体不同心，运转时出现异响，甚至打齿的故障，一体化结构就能从根源上规避这个问题。内置的轴承是直接嵌在铃体的内孔台阶里，内圈和固定轴配合，整个离合铃转动的时候，轴承承担径向载荷，因为离合结合的时候，甩块对铃体内壁的作用力是沿圆周方向的径向力，轴承的选型刚好匹配这类载荷特性，不需要额外承受大的轴向力，所以选用深沟球轴承就能满足使用要求，装配的时候轴承内孔和固定轴采用过渡配合，外圈和铃体内孔采用轻微过盈配合，靠台阶定位，不需要额外的卡簧固定，进一步简化了装配工序。

　　再讲设计思路，建模的时候首先要确定的是离合铃的内孔直径，这个尺寸直接和配套的离合甩块张开后的外径匹配，间隙控制在0.2mm到0.3mm之间，间隙太小怠速的时候容易出现半联动，导致离合器片异常磨损，间隙太大则会让结合转速过高，动力响应滞后。外齿的参数是和下游的从动齿轮匹配的，建模时齿形采用标准渐开线圆柱直齿，压力角20度，齿顶高系数取标准值1，因为这个传动级的载荷不算大，齿宽不需要做太宽，大概是齿高的1.2倍就能满足强度要求，同时控制整体重量。铃体的侧壁厚度是经过强度校核的，不能太薄，不然离合结合时的冲击力会让铃体出现胀形变形，太厚则会增加转动惯量，导致离合结合时的冲击变大，传动平顺性下降，实际建模时壁厚取3.5mm，结合常用的40Cr调质材料，屈服强度完全能覆盖峰值载荷的安全系数要求。

　　安装边界方面，整个部件的轴向定位靠内置轴承的内圈端面贴合固定轴的轴肩，铃体的两个端面都预留了0.5mm的间隙，避免和相邻的固定结构发生摩擦，外齿的齿顶圆和周边的壳体间隙不小于2mm，防止运转时因为加工误差或者受力变形出现齿顶蹭壳的问题。铃体上开的缺口是做动平衡用的，因为一体化结构的齿圈分布在整个圆周上，初始动平衡量会有偏差，在对应位置铣出缺口调整动平衡，让整个转动件的剩余不平衡量控制在G2.5级以内，高速运转时不会出现明显振动。之前做测试的时候，有一款原型件没做动平衡处理，转速到一万两千转的时候整个传动段出现明显的麻手振动，调整完动平衡之后，振动幅度下降了七成以上，握持操作的时候手感提升非常明显。

　　另外在细节处理上，铃体和甩块接触的内圆柱面粗糙度要控制在Ra1.6以内，太粗糙会加剧甩块摩擦片的磨损，太光滑则会导致结合时出现打滑，动力传递效率下降。内孔装轴承的台阶处做了0.2mm的倒角，方便轴承压装的时候不会刮伤轴承外圈的配合面，外齿的齿端也做了小倒角，装配的时候和从动齿轮啮合更容易对位，不会出现齿端顶死的情况。整个部件的转动惯量经过优化，在保证强度的前提下尽可能做了轻量化处理，因为转动惯量越大，离合结合瞬间的冲击载荷就越大，不仅会影响传动系统的寿命，也会让操控的手感变的生硬，尤其是在模型车这类对动力响应要求很高的场景里，转动惯量的控制直接影响加速和减速的响应速度。

　　实际做结构验证的时候，还要考虑不同温度下的尺寸变化，因为离合结合的时候摩擦会产生热量，铃体的温度会升到八十到一百度，材料的热膨胀量要提前算进去，避免高温下内孔收缩导致轴承抱死，或者内圆直径变化导致离合结合转速出现偏移。之前在低温环境下做测试，零下十度的时候因为材料收缩，离合间隙变大，结合转速升高了近一千转，后来在设计时把间隙的温度补偿量算进去，在-20度到120度的工作温度区间里，结合转速的波动控制在五百转以内，满足不同工况的使用要求。
