螺旋锥齿类传动零件结构设计

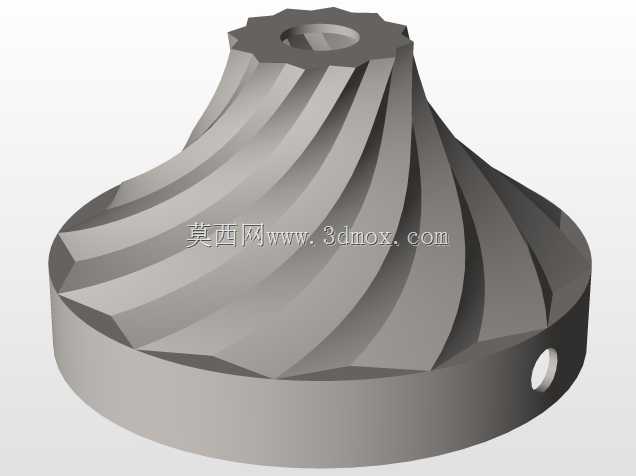

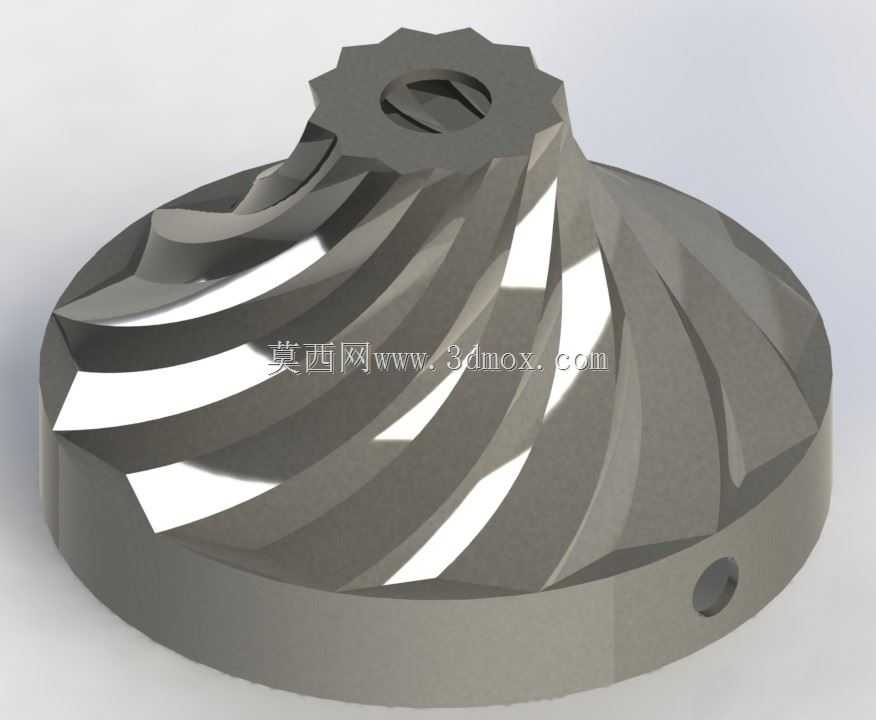

　　这类带螺旋齿形的锥状传动零件，常见于差速器、角向传动箱这类需要改变动力传递方向的设备中，日常在小型动力机具、代步车辆的传动端、精密传动模组里都能见到它的身影，核心作用是在两相交轴之间传递旋转扭矩，相比直齿锥齿，它的啮合重合度更高，传动过程中齿面是逐步进入啮合再逐步脱离，运转时的冲击、振动和噪音都要小很多，能适配更高转速的传动工况。从结构上看，零件顶部带齿形的安装端是用来和配套的接合件配合，实现周向固定，避免传动过程中出现相对滑转，顶部的内凹结构是为了避让安装位的凸起结构，同时减轻零件自身的转动惯量，让传动响应更灵敏。侧面的螺旋齿面经过型面优化，齿向的螺旋角度经过匹配计算，能保证啮合过程中至少有两个以上的齿同时接触受力，

　　避免单齿受力过大出现崩齿、磨损过快的问题，齿根位置做了圆弧过渡处理，能有效分散齿根处的应力集中，在承受交变冲击载荷的时候不容易出现疲劳断裂。底部的圆盘基座是零件的安装定位基准，基座上的径向小孔是用来穿装定位销或者锁紧螺钉，把零件和配套的传动轴做轴向固定，防止高速转动时零件出现轴向窜动，基座的下端面是加工时的定位基准面，平面度和端面跳动都有严格的公差要求，保证安装后零件的回转精度，避免运转时出现偏摆带来的额外磨损。设计这类零件的时候，首先要确定相交轴的轴交角，常规工况下多为90度垂直传动，再根据传递的额定扭矩、输入转速计算出对应的模数、齿数、齿宽参数，螺旋角的选择要兼顾轴向力的大小和啮合重合度，螺旋角过大会带来过大的轴向载荷，

　　对配套轴承的轴向承载能力要求更高，螺旋角过小则无法发挥螺旋齿啮合平稳的优势。建模过程中要先搭建基准面，确定分锥角、根锥角、顶锥角的参数，再通过螺旋线引导线扫掠出单个齿形，之后通过圆周阵列得到全部轮齿，齿面的曲率要反复调整，避免出现啮合干涉，同时要给后续的热处理、机加工预留合理的加工余量，顶部的花键或者齿形安装位要和配套的接合件做公差配合验算，间隙过大容易出现传动冲击，过盈量过大则会导致装配困难。安装这类零件的时候，要保证两配对齿轮的锥顶重合，啮合间隙调整到合理范围，间隙过大会导致传动回程差大，换向时出现冲击，间隙过小则会导致齿面润滑不良，运转时温升过快，加剧齿面磨损。基座端面和安装轴的定位台阶要贴合紧密，锁紧件要做防松处理，

　　避免长期交变载荷下出现松动。这类零件的材质多选用渗碳合金钢，齿面经过渗碳淬火处理后硬度能达到较高水平，芯部保持足够的韧性，能兼顾齿面耐磨和整体抗冲击的需求，在日常维护中要定期检查齿面的磨损情况，及时更换润滑脂，避免金属碎屑进入啮合区造成齿面擦伤。不同于普通的直齿传动件，这类螺旋锥齿的加工和建模难度更高，对齿形的精度要求也更严格，一旦单个齿形出现误差，就会导致整个传动副啮合异响，甚至出现卡滞的情况，所以在建模阶段就要反复校验齿面的啮合轨迹，确保在整个啮合行程中齿面接触区域落在齿面中部，避免出现边缘接触导致的局部应力过大。
