坡顶式轻型钢结构住房框架结构设计

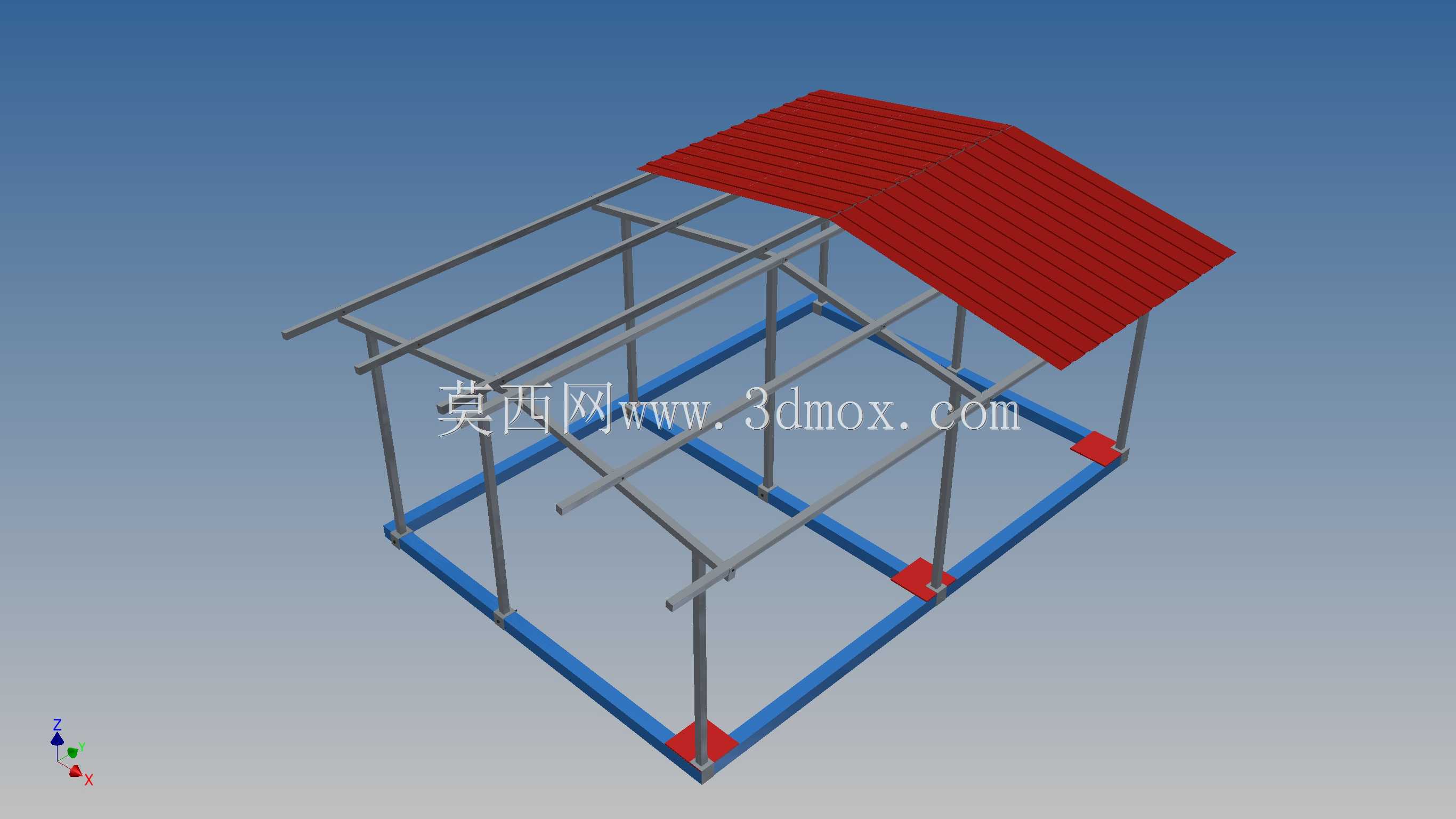

　　这套坡顶轻型钢结构住房框架，主要面向乡村临时安置用房、景区配套值守用房、户外作业临时驻点这类场景做结构适配，区别于传统砖混住房的施工逻辑，整套框架全部采用工厂预制构件，现场仅需通过螺栓连接完成组装，不需要现场焊接作业，大幅降低现场施工的设备要求与人员技能门槛。从结构受力逻辑来看，底部采用矩形闭合型钢做地梁框架，地梁的四个角点设置了专用的柱脚固定件，固定件预留了地脚螺栓安装孔，安装时可直接与混凝土预埋基础或者预制配重基座连接，柱脚件与立柱之间采用插接加螺栓锁紧的结构，既可以保证安装时的快速定位，也能抵消水平风荷载带来的立柱根部剪切力。立柱部分采用等截面冷弯薄壁型钢，沿地梁长边方向等距布置，短边方向对应设置横向立柱，

　　所有立柱的顶部通过横向钢梁连接形成顶部水平框架，用来承接屋面的荷载。屋面部分采用双坡排水的结构设计，坡屋面的檩条沿坡度方向等距固定在顶部斜梁上，斜梁与顶部水平框架之间设置了三角支撑结构，不需要额外做屋架内的竖向支撑，就能保证屋面的整体刚度，坡屋面的悬挑长度控制在合理范围，既可以为外墙区域提供足够的雨遮范围，也不会因为悬挑过长增加屋面的风阻系数。在构件的连接节点设计上，所有钢梁与立柱的连接位置都采用了角码加螺栓的固定方式，角码的折弯角度经过受力验算，能够传递梁端的弯矩与剪力，避免节点位置出现应力集中导致的构件变形。整套框架的安装边界预留了足够的外墙挂板安装空间，地梁上方、立柱外侧的间隙尺寸刚好适配常规的轻质复合墙板安装，

　　不需要额外做附加龙骨，屋面檩条的间距也匹配常用的彩钢瓦、沥青瓦等轻型屋面材料的安装要求，用户在完成框架组装后，可以直接铺设屋面材料、安装外墙挂板，不需要对框架做二次切割改造。从实际使用的角度出发，这套框架的构件全部做了标准化设计，同规格的立柱、钢梁可以互换，在运输过程中可以将所有构件打包成规整的捆装，减少运输空间占用，现场组装时仅需要普通扳手即可完成作业，三到四个作业人员在半天内即可完成整套框架的搭建，相比传统的钢结构住房施工周期缩短七成以上。结构受力层面，这套框架可以承受常规地区的屋面雪荷载与基本风压，适合在非地震高发区域的低层临时或永久轻型住房使用，框架本身的自重较轻，对基础的承载力要求远低于传统砖混结构，

　　甚至在地质条件较好的区域，直接采用预制混凝土块做配重基础即可满足安装要求，不需要做现浇混凝土地基，大幅降低前期基础施工的成本与周期。在细节设计上，地梁的型钢截面采用了外翻边的结构，安装墙板时可以直接将墙板底部落在地梁翻边上，既可以定位墙板，也能避免雨水顺着墙板底部渗入室内；立柱的截面尺寸统一，后期如果需要加装门窗构件，只需要在对应位置的立柱之间加装横向附梁即可，不需要改动主框架的受力结构；屋面斜梁的顶端做了闭合连接，形成屋脊位置的闭合框架，避免屋脊位置出现结构薄弱点，同时屋脊位置预留了通风构件的安装位，后期可以直接安装无动力风帽，改善室内的通风条件。
