带竖纹肌理的异形盛装瓶结构设计

　　日常快消品的液态盛装环节，这类带特殊肌理的瓶体结构，主要适配饮品、日化洗护类产品的终端包装需求，区别于常规直筒圆柱瓶，瓶身的竖向凹凸纹理并非单纯装饰性设计，在实际灌装、储运、终端陈列环节都承担具体功能。从结构受力角度看，竖向筋条结构能在不增加瓶胚壁厚的前提下，提升瓶身整体环向刚度，降低灌装后堆码过程中瓶身凹陷变形的概率，尤其是PET吹塑成型的薄壁瓶体，这类肌理结构能抵消部分内部液体静压带来的侧壁形变，让瓶身在满瓶状态下依旧保持规整外观。

　　设计阶段首先要匹配吹塑工艺的成型边界，瓶身的竖向纹理从瓶肩位置平滑过渡到瓶身中下部，纹理的凹凸深度控制在1.2mm以内，避免吹塑过程中出现局部壁厚过薄、冷却不均导致的应力开裂问题；纹理的棱边全部做R0.8mm的圆角过渡，既避免脱模时刮伤模具型腔，也能防止消费者握持时出现硌手的触感。瓶肩部分采用渐扩式过渡结构，从瓶口的标准螺纹接口位置平滑延展到瓶身最大直径处，这个过渡段的锥角控制在17度，既保证吹塑时料胚能均匀延展到瓶肩各个位置，也能在灌装时让液体顺着瓶肩内壁平缓流入瓶内，减少液体飞溅产生的泡沫，提升灌装线的作业效率。

　　瓶口部分采用标准的PCO1881螺纹接口，能适配市面上常规的旋盖设备，不需要对现有灌装线的封盖头做定制改造，降低客户的产线适配成本；瓶口的密封面平整度控制在0.1mm以内，配合铝箔垫片能实现可靠的密封效果，避免储运过程中出现漏液问题。瓶底部分采用内凹式五爪支撑结构，内凹深度为8mm，这个结构能提升瓶底的抗冲击性能，当瓶装产品从一定高度跌落时，内凹结构能分散冲击能量，避免瓶底开裂；同时五爪支撑结构能让瓶身在输送带上平稳输送，不会因为瓶底轻微变形出现卡瓶、倒瓶的问题，适配高速灌装线的输送节拍。

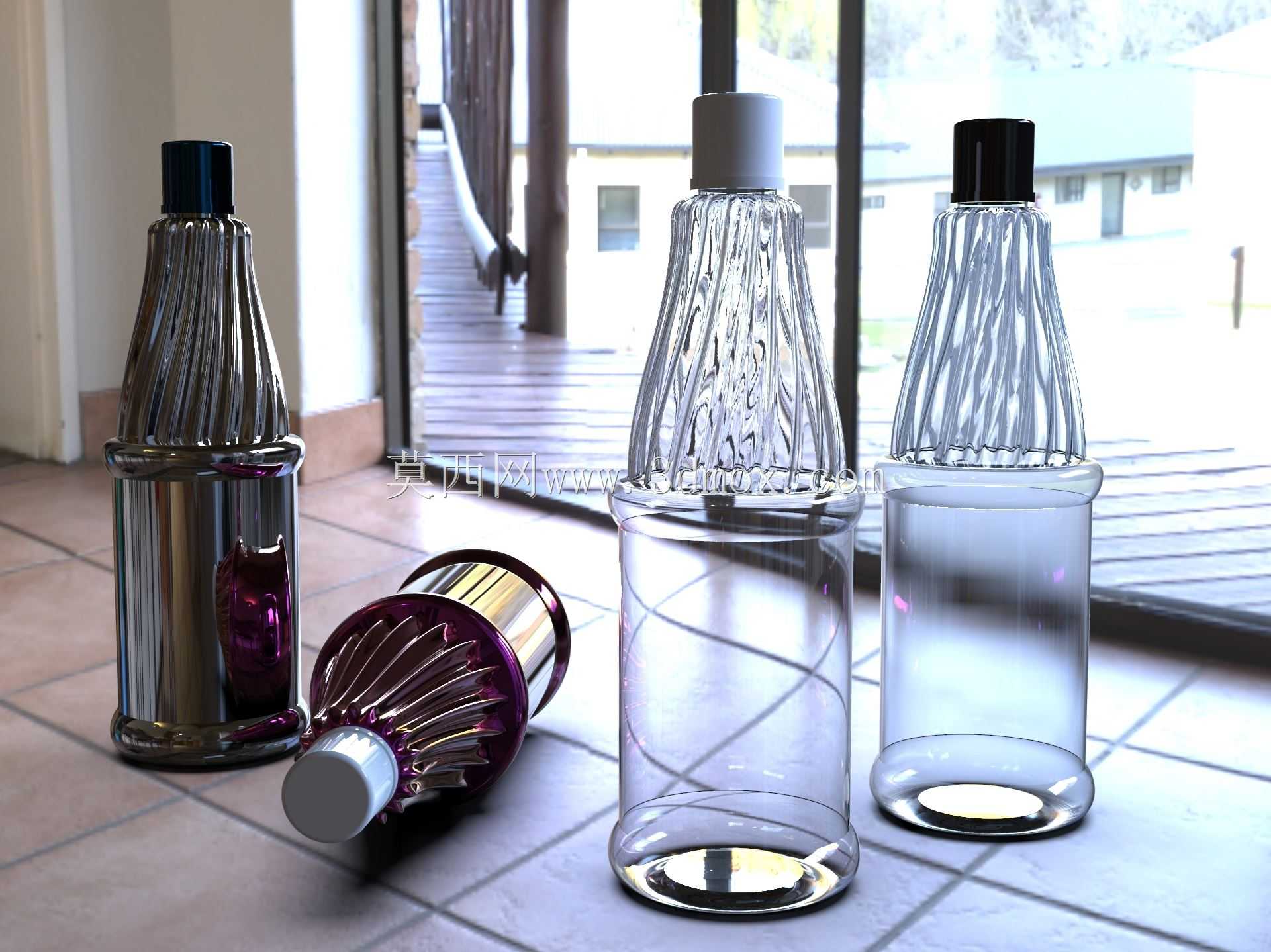

　　从握持体验角度设计时，瓶身的最大直径设置为72mm，刚好适配成年消费者单手握持的掌宽范围，竖向纹理的方向和手部握持时的手指方向一致，能增加手部和瓶身之间的摩擦力，即使瓶身表面沾有水渍或者油污，也能稳定握持不会打滑。不同外观效果的瓶体，分别适配不同的产品定位：金属质感的深色瓶体适配高浓度饮品、功能性洗护产品的包装，透明瓶体适配果汁、饮用水等需要展示内容物色泽的产品，同一款瓶胚通过调整吹塑工艺参数和表面处理效果，就能覆盖不同品类客户的包装需求，减少开模成本。

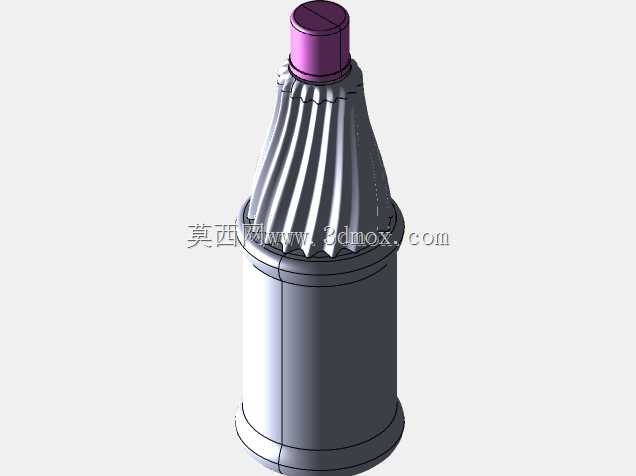

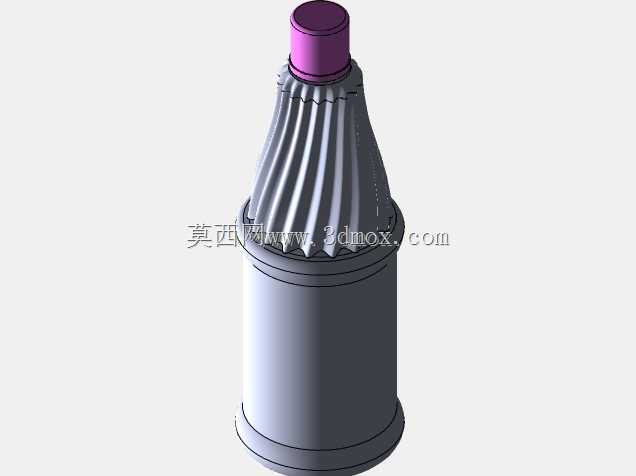

　　建模过程中需要重点处理纹理和瓶身曲面的连续过渡，所有曲面都达到G2连续标准，避免在曲面交接位置出现棱线错位、光影不顺的问题，确保后期渲染、开模加工时曲面的顺滑度；瓶身的壁厚分布做差异化设计，瓶肩、瓶底这些受力集中的位置壁厚控制在0.35mm，瓶身中部的壁厚控制在0.28mm，在保证结构强度的前提下尽可能降低材料用量，符合包装轻量化的行业趋势。安装边界方面，这款瓶体的总高度控制在235mm，能适配常规的自动装箱机、贴标机的工位尺寸，瓶身的标签粘贴区域为瓶身中部无纹理的光滑环带，环带高度为100mm，能适配常规的套标、不干胶贴标工艺，不需要对贴标设备做特殊调整。
