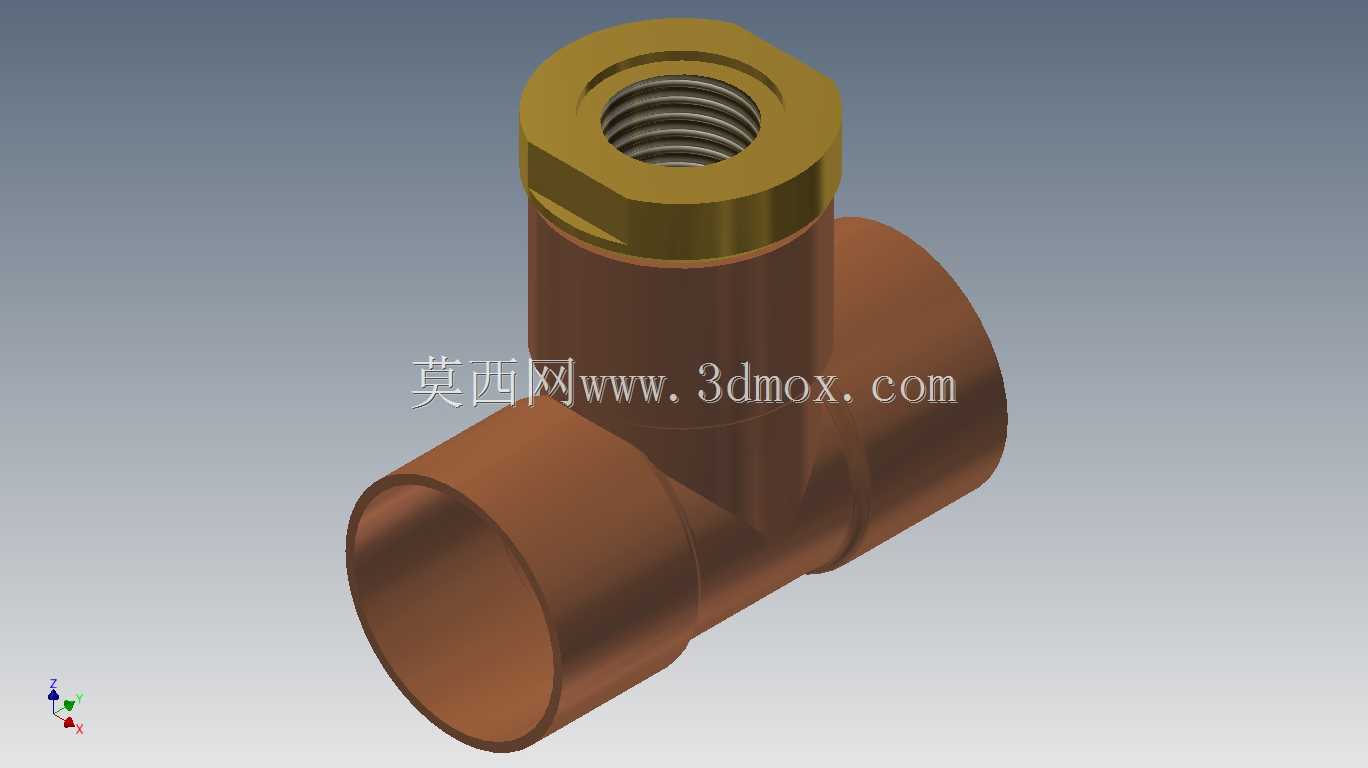

三通式内螺纹液位指示器连接接头

　　在工业流体管路的液位监测场景中，这类三通结构的连接接头是液位指示部件与主管路衔接的核心承载件，常见于闭式循环冷却系统、小型储液罐、润滑供油回路的液位测点位置，承担着管路通流转接、液位检测元件固定、介质密封隔离的多重作用。从结构设计逻辑来看，采用三通式布局是为了在不额外截断主管路增加过多连接节点的前提下，预留出垂直方向的液位元件安装接口，水平方向的两个通径直接串接在主流体管路中，介质可无明显流阻地从接头内部贯通，垂直向上的内螺纹接口则用于旋装液位指示器的传感探头或者视镜式液位计的连接端，这种布局能让液位检测元件直接接触管路内的流动介质，避免了旁通取压带来的液位检测滞后、死区积液的问题。接头主体的水平段采用等径直筒结构，

　　两端的连接边界适配常规硬管的承插或者卡套安装需求，外圆尺寸与同通径管路的安装固定座尺寸匹配，安装时不需要额外定制变径转接件，能直接替换同规格的普通三通接头，降低现场改造的配件适配成本。垂直段顶部的内螺纹采用标准管螺纹设计，螺纹牙型的密封锥度经过适配调整，旋装液位元件时只需要配合常规的密封生料带或者铜垫片就能实现静密封，不会出现介质沿螺纹缝隙渗漏的问题，顶部的六角凸台结构是专门为安装紧固设计的受力位，现场装配时可以用标准开口扳手卡在六角面上施加扭矩，不会因为拧动接头导致水平段的管路连接出现松动偏移。从材质搭配的设计思路来看，接头主体采用铜质基材，是因为铜材在水基冷却介质、常规润滑油介质中的抗腐蚀性能稳定，

　　长期接触流体不会出现锈蚀剥落的问题，不会因为锈蚀杂质堵塞液位指示器的细小流道，同时铜材的塑形较好，在管路存在轻微振动的工况下，能吸收部分振动应力，避免连接位置出现应力开裂。顶部的六角螺纹段与主体采用一体式加工成型，不存在拼接焊缝的泄漏隐患，内部流道的相贯线位置做了圆弧过渡处理，介质流经三通交汇位置时不会形成明显的湍流涡旋，减少了流道内部的压力损失，也避免了长期湍流冲刷导致的局部壁面冲蚀磨损。在实际安装应用中，这类接头的安装边界需要注意垂直段的轴向空间预留，顶部安装液位指示器后，需要预留出至少能容纳液位计本体 plus 接线或者视镜观察的空间，不能紧贴舱壁或者其他管路部件安装，否则会导致后期液位计维护拆卸时没有操作空间。

　　水平段的两个连接端安装时要保证同轴度偏差在管路允许的补偿范围内，不能强行掰动管路对接接头，否则会导致接头内部产生装配内应力，在长期温度交变的工况下容易出现应力断裂。在冷却系统回路中应用时，这类接头通常安装在冷却回路的高位或者储液罐的出口侧位置，能准确反映系统内的冷却液实际液位，避免因为管路布局存在气阻导致液位检测失准；在润滑系统中应用时，接头安装在回油管路的水平段，垂直接口朝上安装，能避免回油的流动冲击直接作用在液位检测元件上，延长液位元件的使用寿命。设计建模过程中，这类接头的尺寸链需要重点管控三个核心位置的公差：一是水平段两端的连接外径与安装座的配合公差，保证装配间隙在密封件允许的补偿范围内；二是垂直段内螺纹的中径公差，保证与液位计接头的螺纹配合松紧度合适，不会出现过紧拧裂或者过松渗漏的问题；三是六角凸台的对边尺寸公差，保证标准扳手能顺利卡入，不会出现对边尺寸偏小导致扳手打滑的问题。内部流道的相贯线位置在建模时要做等R角过渡，不要保留尖锐的相贯棱边，一方面是降低流体流动的阻力，另一方面也是避免加工时刀具在棱边位置出现崩损，提升零件加工的良品率。接头的外表面不需要做额外的涂装处理，铜质基材本身的抗锈蚀能力足以满足常规工业工况的使用需求，只需要去除加工毛刺、飞边，保证各端面的平整度即可，垂直段的密封端面要保证与螺纹轴线的垂直度，这样旋装液位计的时候，密封垫片能均匀受压，实现可靠的端面密封。
