外螺纹直通式液压冷却管接头结构

　　这类带外螺纹的直通接头，最常出现在液压系统的冷却回路里，不管是设备主轴的冷却油路、注塑机模温控制的冷却管路，还是工程机械液压站的散热回路，都能见到这类结构的身影。它的核心作用是实现不同通径管路的刚性对接，同时保证带压流体在输送过程中不会出现渗漏，还要兼顾安装时的操作便利性，以及长期运行下的抗振动、抗温度形变能力。

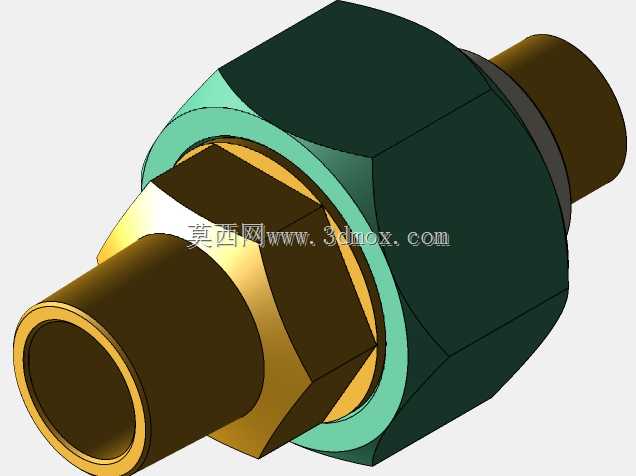

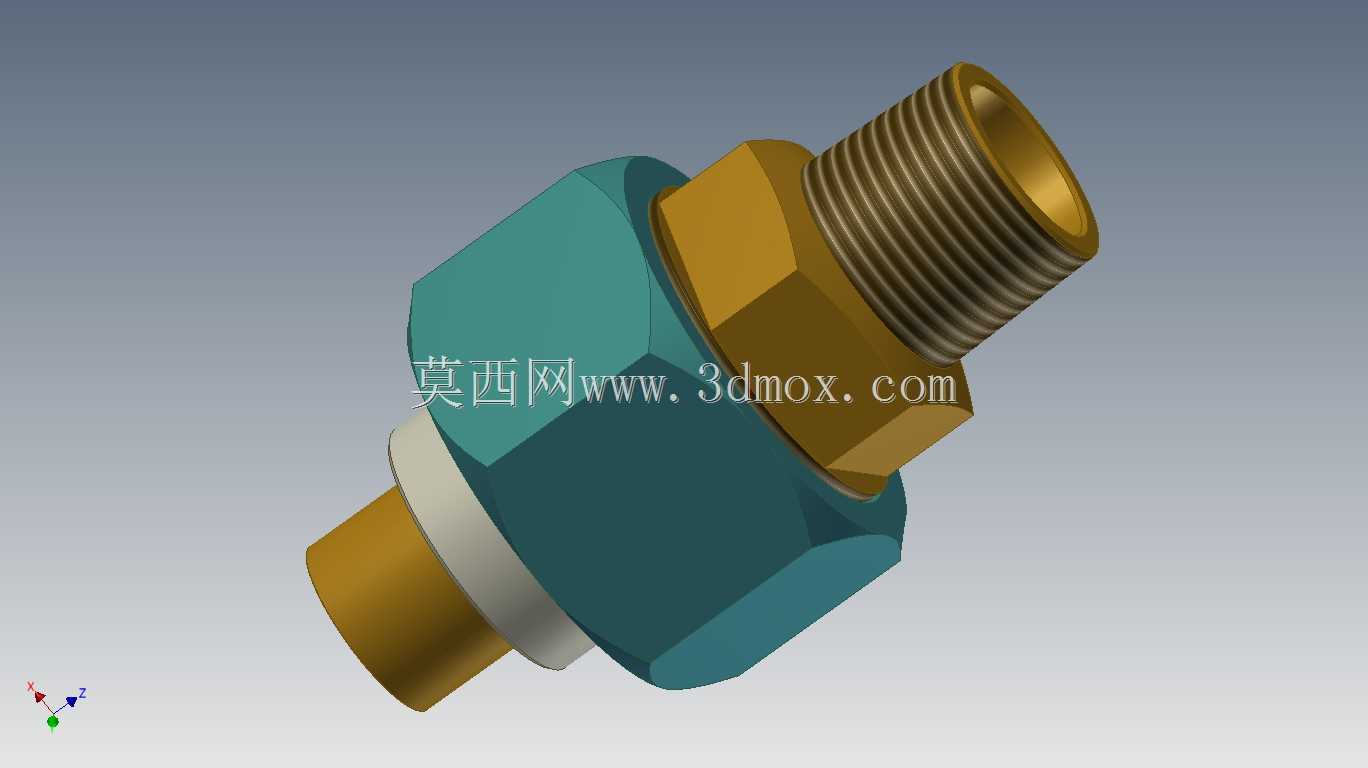

　　从结构设计来看，主体采用六角棱面的拧动结构，这个位置是安装时扳手的主要受力面，棱边做了微小的倒角处理，避免扳手咬合时出现应力集中导致的棱边崩裂，六角的对边尺寸是按照常规管路接头的标准系列设计的，适配市面上绝大多数标准开口扳手、套筒工具，现场安装不需要定制特殊工装。一端的外螺纹采用密封管螺纹设计，螺纹牙型的锥度可以在拧紧过程中实现螺纹副的自密封，不需要额外缠绕过多生料带，就能耐受常规冷却回路的工作压力，螺纹的长度也做了精准控制，既保证拧入对应内螺纹接口时有足够的啮合扣数，不会因为啮合长度不足导致受压脱开，也不会因为螺纹过长顶到对侧管路的内壁，造成通流面积减小影响冷却介质的流量。

　　接头中部的台阶结构是密封件的安装位，这里会配套对应规格的组合密封垫圈，当接头拧入设备接口时，垫圈被压紧在接头台阶面和设备安装面之间，阻断流体从螺纹配合间隙渗出的路径，相比单纯依靠螺纹密封的结构，这种带端面密封的设计抗压力波动能力更强，哪怕回路里出现短时的压力冲击，也不会出现渗漏问题。另一端的插接结构是用来对接柔性冷却软管的，插接段的环形凹槽是用来安装卡簧或者管箍定位结构的，软管套入之后，通过外部的卡箍锁紧，就能保证软管在带压状态下不会从接头上脱开，插接段的端部做了圆弧导角，现场装配软管的时候不需要反复修磨管口，就能顺畅把软管套到位，减少现场安装的工作量。

　　在实际选型应用中，这类接头的通径是和冷却回路的流量需求匹配的，不同通径对应的螺纹规格、六角对边尺寸、插接段直径都有对应的尺寸链约束，建模的时候需要严格控制各段的同轴度，尤其是螺纹段和插接段的同轴度误差如果过大，安装之后软管会出现别劲的情况，长期运行下软管和接头连接的位置会因为持续的交变应力出现开裂漏液。接头的材质一般选用黄铜或者镀彩锌碳钢，图中展示的黄铜材质版本耐腐蚀性更好，适合用在水基冷却介质的回路里，不会因为长期接触冷却液出现锈蚀堵塞管路的问题，材质的强度也能满足常规1.6MPa以下工作压力的使用需求，不需要额外做加强结构。

　　安装边界方面，这类接头拧入设备接口之后，六角部分突出安装面的高度是固定的，设计周边管路布局的时候，需要预留出扳手操作的空间，至少要保证扳手能完全套住六角棱面，有足够的拧动角度，不然现场安装的时候会出现扳手卡滞，没法达到规定的拧紧力矩。另外接头插接软管的一侧，需要预留出软管弯曲的半径空间，不能让软管在接头位置出现直角弯折，不然会造成冷却介质流动阻力增大，影响冷却回路的循环效率，严重的话还会导致软管弯折处出现过早老化破损。在冷却回路的布局里，这类接头一般布置在靠近散热单元、或者需要经常拆装维护的位置，因为它的拆装不需要转动整段管路，只需要拧动六角部分就能完成拆卸，后期维护更换密封件或者清理管路的时候操作效率更高。

　　建模过程中，螺纹部分的收尾处理也很关键，不能把螺纹直接做到台阶面位置，要留出足够的螺纹退刀位置，不然实际加工的时候刀具没法在台阶位置直接退刀，会出现螺纹加工不到位，安装时没法拧到规定深度的问题。密封槽的尺寸公差需要严格控制，槽宽和槽深要和选配的密封垫圈尺寸匹配，公差过大会导致垫圈压装量不足出现渗漏，公差过小则会导致垫圈被过度挤压出现永久变形，失去密封效果。插接段的表面粗糙度也有要求，不能有明显的加工刀痕，不然软管套上之后，刀痕位置会形成微小的渗漏通道，哪怕卡箍拧得再紧也会出现慢渗的问题。
