带座外球面立式安装轴承支撑结构

　　在轻工输送线、小型农机传动组、食品加工辅机这类对安装便捷性有要求的传动场景里，这类立式带座外球面支撑结构的出镜率一直不低。不同于分体式轴承座需要现场配装轴承、调整游隙的繁琐流程，这类一体式铸造型轴承座把轴承外圈的配合弧面、安装底座、轴承容腔整合为一个整体，现场安装时只需要把传动轴穿入内圈，拧紧内圈上的顶丝就能完成轴的固定，不需要额外加工轴承室，对于中小设备的快速装配、现场维护换件来说，能省下不少调校的时间。

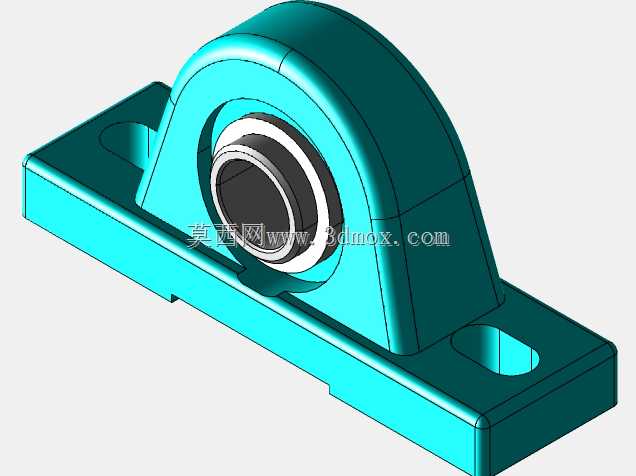

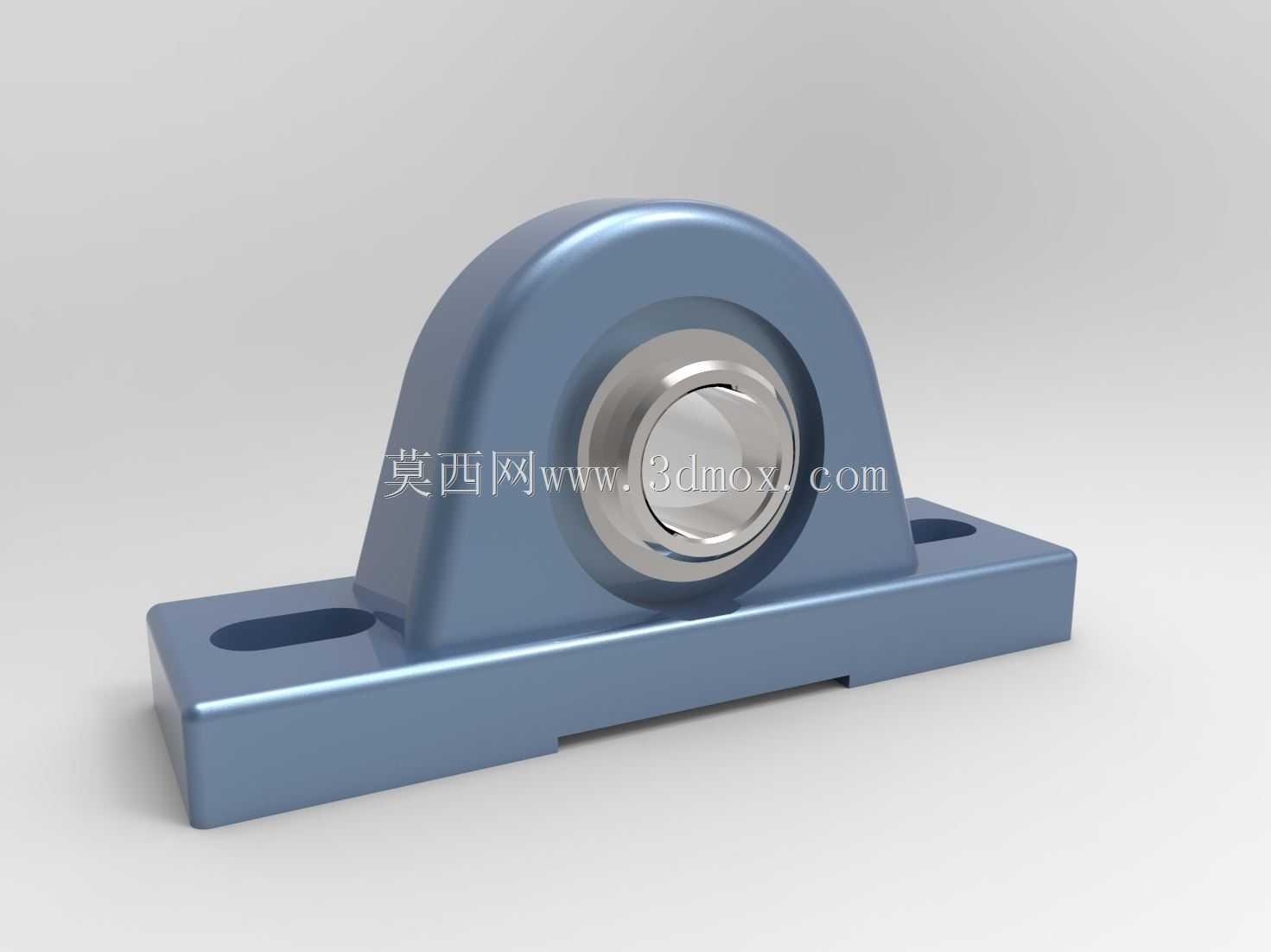

　　从结构设计逻辑来看，这个支撑件的底座采用了平底长条形设计，两个长圆形安装孔沿底座长度方向对称布置，这种长圆孔的设计并非随意为之——实际安装时，传动轴的中心高难免存在加工或装配累积误差，长圆孔可以允许安装位置沿孔长方向做小幅调整，抵消机架焊接、安装面铣削带来的位置偏差，不需要重新在机架上扩孔或者配钻，适配性更强。底座与上方轴承容腔的过渡位置做了大圆弧加厚处理，这部分是应力集中的高发区域：当传动轴承受径向载荷，尤其是皮带张紧力、链轮传动的冲击载荷时，载荷会从轴承内圈传递到外圈，再通过轴承容腔的弧面传导到底座安装面，过渡圆弧的加厚设计可以避免应力集中导致的座体开裂，很多小厂仿制的同类产品就是在这个位置偷减壁厚，用不了几个月就会从过渡处出现裂纹，直接导致支撑失效。

　　上方的轴承容腔采用了半包围拱形结构，刚好匹配外球面轴承的外圈球面弧度，这种球面配合的设计是外球面轴承座的核心优势：当传动轴出现小幅的挠曲变形、或者两端安装座的同轴度存在少量偏差时，轴承外圈可以在座体的弧面内做微小的角度偏转，自动补偿轴的偏斜量，避免轴承因为别劲出现过早磨损，这一点在长轴传动、机架刚性不足的轻型设备上尤为实用——比如小型皮带输送机的头尾辊轴支撑，机架往往采用薄壁型钢焊接，满载时机架会有小幅形变，这种自调心特性可以保证轴承始终处于顺畅的运转状态，不会因为轴的偏斜导致滚珠卡滞、密封件过早损坏。

　　从安装边界来看，这类UC204规格的支撑座适配的轴径为20mm，底座的两个安装孔中心距有固定的行业通用尺寸，安装时不需要额外测绘，直接按照常规样本的安装尺寸在机架上开固定螺栓孔即可，互换性很强。座体的中心高也就是轴中心到底座安装面的高度，同样是行业通用参数，选型时只需要匹配轴径、确认安装孔距就能直接替换不同厂家的同规格产品，不需要重新调整传动轴的高度位置，对于设备维护备件替换来说非常友好。轴承内圈采用顶丝锁紧结构，相比紧定套锁紧的形式结构更简单，成本更低，适合载荷平稳、转速不高的传动场景，比如小型风机的主轴支撑、包装线的从动辊支撑、农用机械的辅助传动轴支撑都能适配。

　　建模的时候需要特别注意几个配合面的尺寸精度：轴承容腔的球面直径要和外球面轴承的外圈球面尺寸匹配，间隙不能过大否则会出现轴承外圈在座体内打转的问题，也不能过小否则会丧失自调心的能力；底座的安装面要做平面度要求，否则安装时螺栓拧紧会导致座体变形，挤压轴承外圈导致运转卡滞；两个安装长圆孔的位置度要控制在合理公差范围内，避免现场安装时螺栓穿不进去。另外，座体的拔模角度、铸造圆角都要符合铸造工艺的要求，不能出现尖角、壁厚突变的结构，否则铸造时容易出现缩孔、砂眼等缺陷，影响座体的结构强度。

　　实际应用中，这类支撑结构不需要额外的润滑管路补充油脂，轴承本身自带预填的润滑脂和双侧密封件，能阻挡粉尘、水汽进入轴承内部，在多粉尘的粮食加工车间、有少量喷淋的食品输送线上都能稳定工作，日常维护只需要定期通过轴承上的注油嘴补充少量润滑脂即可，维护成本很低。相比整体式的铸铁轴承座，这种带外球面轴承的一体式支撑结构装配难度低，对安装工人的技术要求不高，不需要熟练的钳工配刮轴承室，非常适合批量装配的中小型设备生产场景，能有效缩短整机的装配周期，降低装配环节的人工成本。
