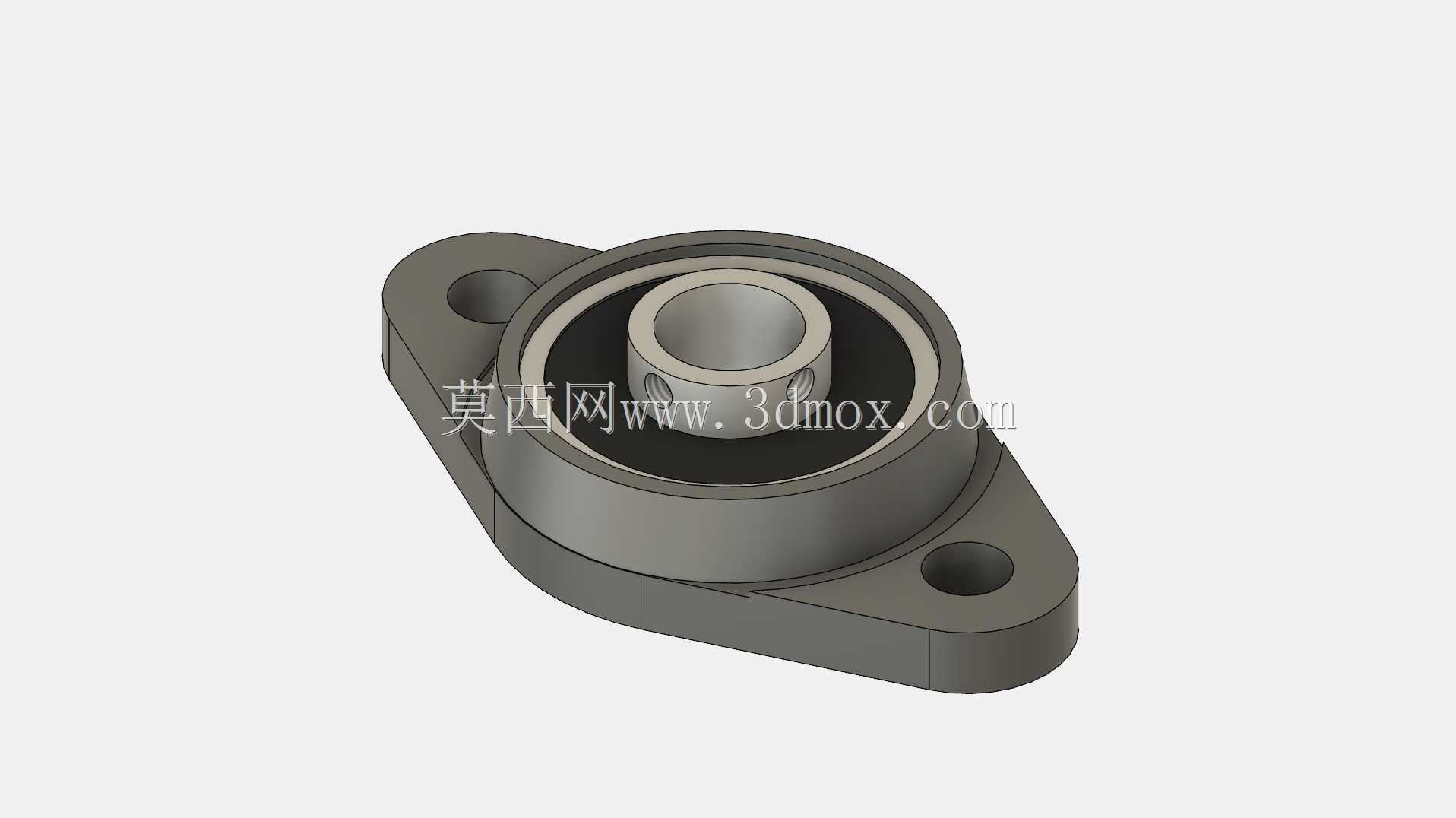

适配8mm轴菱形带座外球面轴承结构

　　在小型桌面级数控加工设备、桌面FDM3D打印机的传动系统搭建中，轴系的径向支撑与安装固定一直是影响传动精度的核心环节，这款适配8mm直径光轴的菱形法兰式带座轴承，正是针对这类小型设备的紧凑安装空间设计的支撑部件。日常做小型设备改机或者原型机搭建的时候，很多工程师会遇到光轴支撑座安装空间局促、常规立式轴承座占用Z向空间过多的问题，这款菱形两孔安装的结构，刚好能把安装法兰的轮廓压到最小，两个安装孔分布在轴承腔体的斜向对角位置，不需要在安装板上预留方形或者圆形的大面积安装位，只需要打两个对应孔距的通孔就能完成固定，对于安装板厚度有限的桌面设备来说，这种结构的安装贴合度更好，不会因为安装面加工的微小平面度误差导致轴承内圈卡滞。

　　从功能特性来看，这款带座轴承的核心作用是为8mm直径的传动光轴、丝杠提供稳定的径向支撑，内置的外球面轴承外圈与座体的腔体采用球面配合，能够自动补偿安装过程中光轴出现的微小角度偏差，哪怕安装板上的两个安装孔存在小范围的同轴度误差，或者光轴在长距离传动中出现轻微的挠曲变形，轴承都能通过球面的自适应转动保持内圈与轴的贴合，不会出现别劲、转动阻力骤增的情况，这一点在3D打印机的Z轴升降传动、桌面CNC的X/Y向导轨光轴支撑场景中尤为实用——很多DIY设备的安装板采用亚克力或者薄铝板加工，加工精度有限，这种自适应调心的特性能大幅降低安装调试的难度，不需要反复修配安装面就能让轴系转动顺畅。

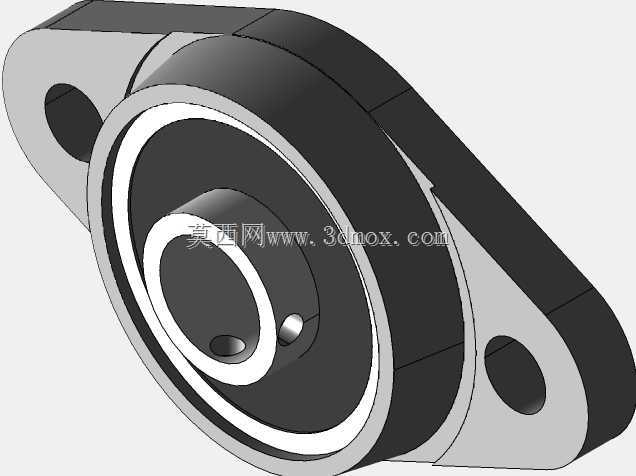

　　设计思路上，这款结构没有采用常规的方形四孔法兰或者立式单耳安装结构，而是选择了菱形两孔的法兰形态，本质上是在保证安装连接强度的前提下，尽可能压缩座体的整体轮廓尺寸。座体的轴承腔体采用下沉式设计，轴承外圈嵌入腔体内部，既能够对轴承外圈形成周向的限位，避免轴承在承受径向载荷时出现外圈跟转的问题，又能让整个座体的Z向厚度控制在极小的范围内，不会在设备内部占用过多的装配空间，对于内部空间寸土寸金的桌面级设备来说，这种设计能给走线、其他传动部件的布置留出更多余量。轴承内圈采用顶丝锁紧的结构，在轴穿入内圈之后，只需要拧紧内圈上的紧定螺钉，就能实现轴承与轴的轴向固定，不需要额外加工轴用挡圈槽或者配置轴套，装配流程非常简便，适合小批量原型设备的快速搭建。

　　从安装边界与尺寸适配的角度来说，这款轴承座适配的轴径为标准8mm，刚好匹配桌面级设备最常用的8mm光轴、T8丝杠的直径参数，两个安装孔的孔距经过优化，既不会因为孔距过小导致安装后连接强度不足，也不会因为孔距过大增加安装空间的占用，安装孔采用通孔设计，可以适配M3或者M4的内六角圆柱头螺钉，能够直接固定在铝型材端面、亚克力安装板、铝板加工的设备机架上。座体的法兰边缘做了小圆弧过渡，没有尖锐的棱角，在装配过程中不会刮伤设备内部的线材或者其他零部件，轴承腔体的端面与安装法兰面保持严格的垂直，保证轴承安装完成后，内圈的轴线与安装面保持垂直，避免轴系出现倾斜导致的传动卡顿、磨损加剧问题。

　　在实际应用中，这类轴承座除了用在3D打印机和桌面CNC上，也可以用在小型传送带模组、桌面级点胶设备、小型雕刻机的传动系统中，只要是采用8mm直径轴系做传动、需要紧凑安装空间的场景，都能通过这款轴承座实现稳定的轴系支撑。相比拆分式的轴承加独立安装座的结构，这种一体化的带座结构不需要工程师单独设计轴承的安装腔体，直接选型使用就能省去大量的结构设计时间，也避免了自行加工轴承座时出现的腔体尺寸公差不合格导致轴承装不进去或者配合过松的问题。在做三维建模的时候，这款结构的安装孔位、腔体尺寸、整体轮廓都按照实际加工的公差要求做了还原，导入装配体之后可以直接用来做干涉检查、安装位置模拟，不需要再对模型的尺寸做额外的修正，能有效缩短小型设备的结构设计周期。
