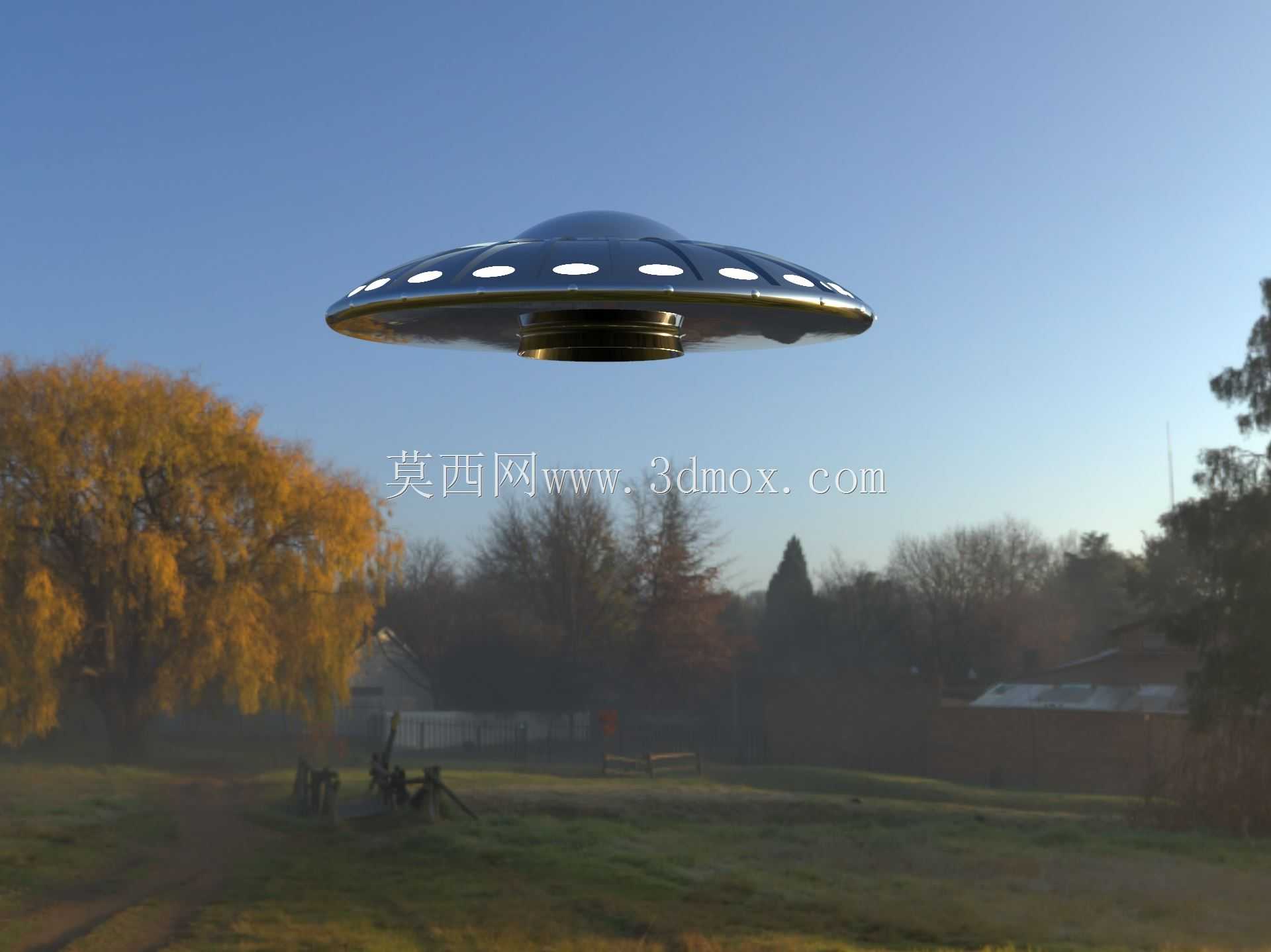

本次呈现的碟形科幻飞行器结构设计,最初的构思切入点并非完全脱离工程逻辑的空想创作,而是在现有垂直起降飞行器的气动逻辑基础上,做科幻向的形态延伸。很多人看到碟形结构第一反应是完全违背空气动力学,但实际在低速低空悬浮的工况下,这种中心对称的碟形外壳反而有其独特的流场优势——没有常规固定翼的翼尖涡流,各个方向的来流受力完全对称,在悬停状态下的姿态修正逻辑会比常规多旋翼布局更简洁,不需要针对不同风向做差异化的动力补偿。

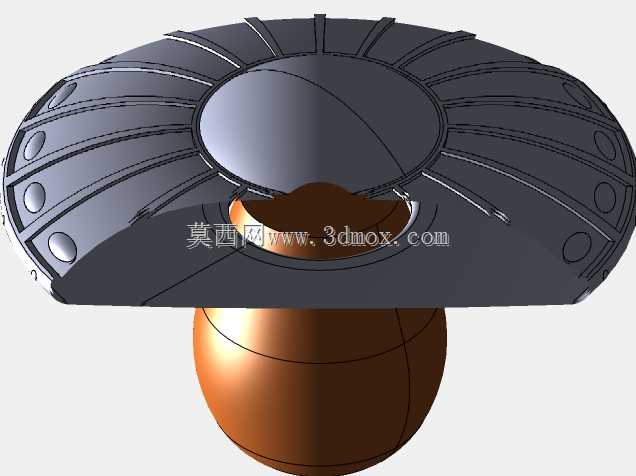

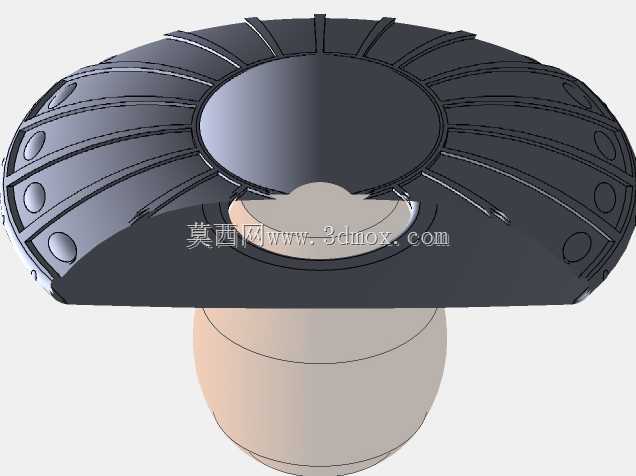

从结构分层来看,整个碟形外壳分为上下两个主承力壳体,上壳体采用大曲率的光滑弧面过渡,一方面是为了降低高速飞行时的空气阻力,另一方面弧面结构本身的结构刚度更好,在相同壁厚下能承受更大的内外压差,适合做增压舱的外层蒙皮。下壳体的曲率相对平缓,中心位置预留了动力舱的安装接口,周边环形区域均匀布置了一圈舷窗结构,这些舷窗并非单纯的装饰件,在结构设计上做了内嵌式的安装台阶,舷窗透明件采用压合式安装,配合密封胶圈可以满足舱内增压的密封要求,和常规载人航空器的舷窗安装逻辑一致。
碟形外缘均匀分布的一圈圆形发光结构,在设计时考虑了两种功能集成:一是作为航行状态指示灯,不同的发光频率对应不同的飞行姿态,比如悬停时常亮、平飞时流水式闪烁、垂直起降时脉冲闪烁,和现有航空器的灯光信号逻辑做对应,方便地面观测时判断飞行状态;二是作为气动减阻的等离子发生装置的外罩,环形均匀布置的方式可以让等离子层完整覆盖整个碟形外缘,在高速飞行时将附面层的空气电离,大幅降低摩擦阻力,这部分的设计参考了现有等离子减阻技术的试验成果,并非完全的科幻臆想。
中心位置的动力舱段采用阶梯式的圆柱结构,从上到下直径逐步收窄,最下端是主推进喷口的安装位,周边预留了四个姿态控制喷口的接口,这种中心集中动力+周边姿态调整的布局,和很多运载火箭的动力布局逻辑相似,只是把姿态喷口从火箭底部的周向布置,移到了碟形下壳体的中心区域,因为碟形本身的直径较大,姿态喷口距离中心轴线的力臂更长,相同推力下能获得更大的姿态调整力矩,反而能降低姿态控制的动力消耗。
在安装边界的考量上,整个模型的结构做了合理的尺寸缩放适配,如果用于科普展示场景,整体直径控制在1.2米左右时,内部可以容纳小型的多旋翼动力系统,直接改造为可飞行的航模产品,上壳体和下壳体的对接位置设计了一圈环形的卡扣结构,不需要额外螺丝就能完成壳体的快速拆装,方便内部航电设备的调试和电池更换。如果用于影视道具制作,整体直径放大到6米时,壳体内部可以容纳支撑骨架和演员站位,下壳体的底部预留了可拆卸的检修口,方便道具组内部走线、安装灯光和烟雾特效装置。
很多人做这类科幻载具建模时容易忽略结构的可实现性,往往只做一个光滑的外壳曲面,没有考虑内部的承力结构和安装接口,这个模型在设计时特意在上下壳体的对接位置预留了6mm的安装法兰边,法兰边上均匀布置了安装孔位,不管是3D打印制作手板,还是用玻璃钢翻制道具,都可以直接通过法兰边完成壳体拼接,不需要后期额外做连接结构。舷窗的位置也做了内部的安装凸台,不管是安装透明亚克力件还是发光灯板,都有对应的定位面,不会出现安装后错位、缝隙不均匀的问题。
从气动特性的模拟角度,这种中心对称的碟形结构在迎角小于15度的平飞状态下,升阻比其实和小展弦比的飞翼布局接近,只是因为没有常规的尾翼稳定结构,需要依靠飞控系统实时调整姿态喷口的推力来维持飞行稳定,这一点和现在的多旋翼无人机的飞控逻辑是相通的,只是控制通道更多,对飞控的算力要求更高,但并非完全无法实现。碟形上壳体的顶点位置预留了传感器的安装平台,可以安装GPS天线、空速管、摄像设备等航电部件,这个位置处于整个飞行器的最上端,没有任何结构遮挡,信号接收和视野都是最优的,和常规飞机在机头或者垂尾顶端安装传感器的选型逻辑一致。
在细节处理上,壳体表面做了合理的分模线设计,分模线沿着碟形的最大直径位置布置,不管是注塑量产还是3D打印拆分,都不会在外观面留下明显的拼接痕迹,下壳体表面的几个小型凸起结构,是起落架的收纳舱盖板,模型里做了内嵌式的铰链安装位,起落架可以设计为翻转式收纳,飞行时收进舱内保持外壳光滑,降落时翻出支撑机体,这部分的结构参考了战斗机起落架的收纳逻辑,只是因为碟形内部空间充足,不需要做复杂的折叠机构就能完成收纳。
- 上一篇:三翼机旋翼支撑连接结构设计
- 下一篇:概念型三角翼太空运输载具设计方案
- 全部评论(0)
- 模板大小: 9.66 MB
- 售价:5金币
- 下载次数: 36
- 系统要求: STEP / IGES,SOLIDWORKS,Rendering
- 软件分类: 飞机
