三翼机旋翼支撑连接结构设计

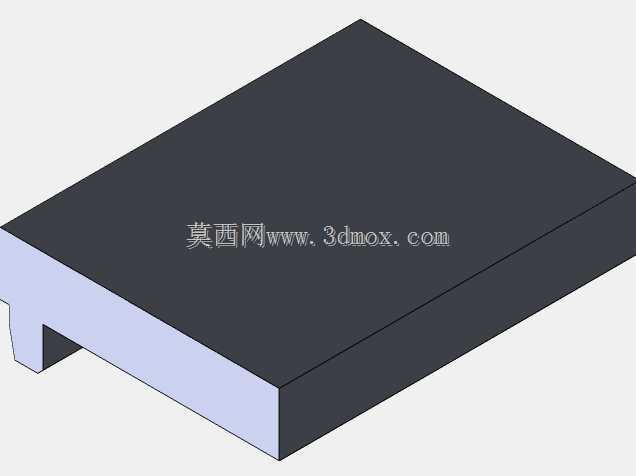

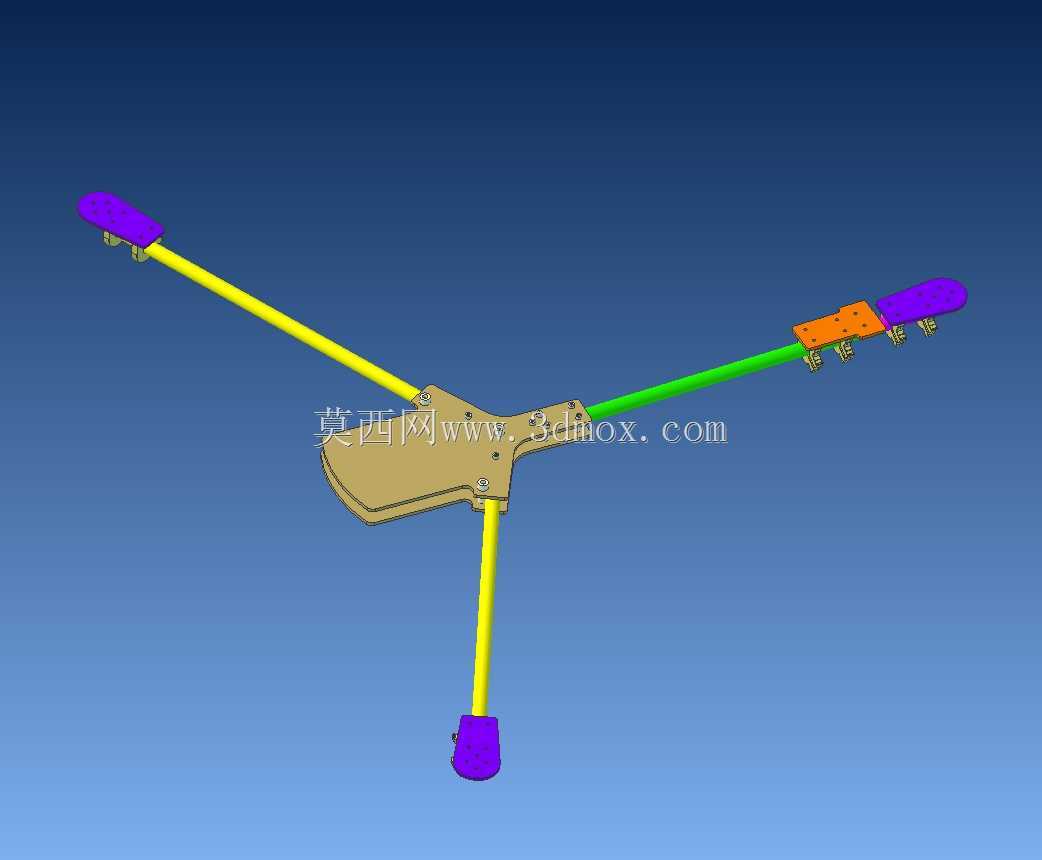

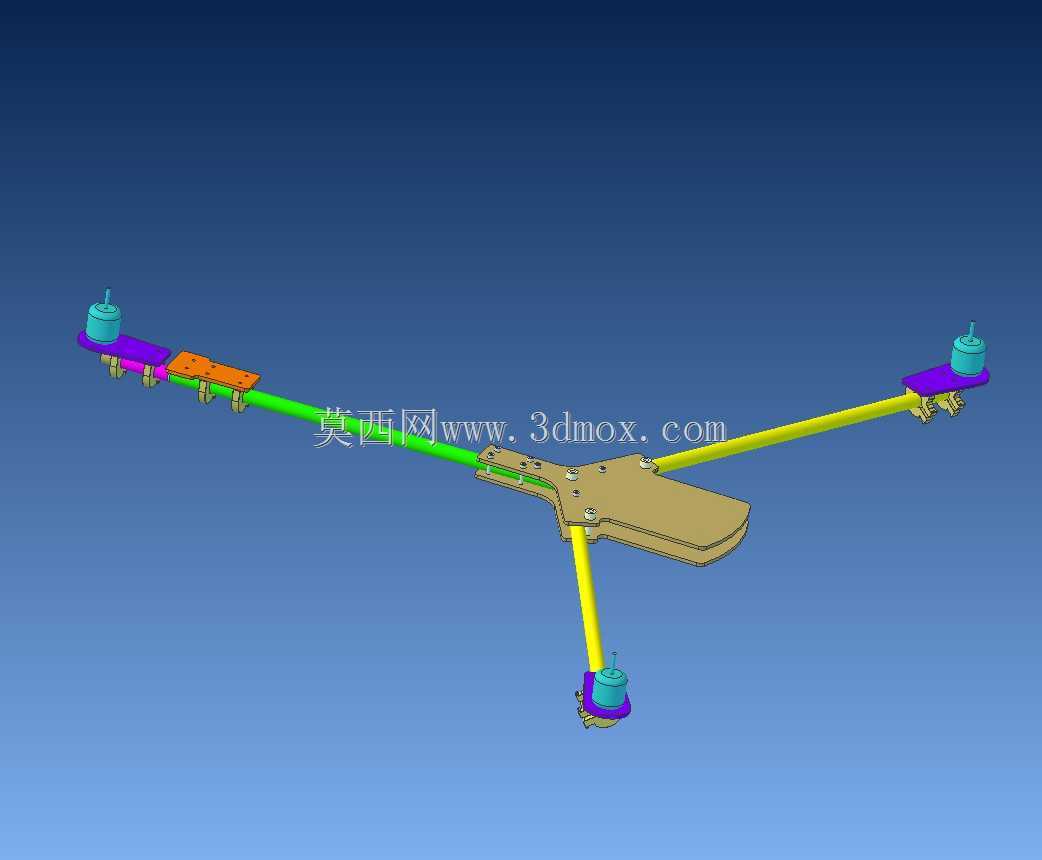

　　这套三翼机的旋翼支撑连接结构，核心服务于轻型低速飞行器的气动布局验证场景，在小型载人实验飞行器、航模验证机、低空低速观测平台的研发阶段，这类结构是衔接三组翼面与机身主体的核心受力构件，直接决定翼面的安装精度与飞行过程中的载荷传递效率。从结构功能来看，该组件承担三个方向的翼面固定任务，三个向外延伸的支撑臂末端设置有旋翼安装基座，基座位置预留了标准的动力组件安装位，可适配小型旋翼动力单元的定位与锁紧，支撑臂与中心连接座采用一体化的过渡结构，避免直角应力集中带来的结构疲劳问题。中心连接座为异形板状结构，表面分布有多个定位安装孔，用于和机身主承力框架进行螺栓连接，孔位的排布经过受力校核，可将三个旋翼工作时产生的升力、

　　振动载荷均匀分散到机身框架上，避免局部载荷过大导致结构变形。支撑臂采用变截面设计，靠近中心座的位置截面尺寸更大，向末端旋翼基座延伸时截面逐步收窄，在保证整体结构刚度的前提下尽可能降低构件自重，适配轻型飞行器对减重的严苛要求。三个支撑臂的空间夹角经过气动布局匹配，呈120度左右的空间分布，保证三组旋翼工作时的气动流场不会产生过度干扰，同时让整体升力中心与机身重心尽可能重合，降低飞行控制的配平难度。旋翼安装基座位置设置有轴向定位凸台，可保证旋翼动力单元的安装同轴度，避免旋翼转动时产生额外的偏心力矩，基座周边预留了走线槽位，可容纳动力单元的供电线路与控制信号线，避免线路外露影响气动效率或者在飞行过程中被气流拉扯损坏。从安装边界来看，

　　中心连接座的安装平面平面度要求控制在0.1mm以内，保证和机身框架贴合紧密，不会出现安装间隙带来的振动问题；三个支撑臂末端的旋翼安装面与中心安装面的平行度误差不超过0.15mm，保证旋翼转动平面的角度符合气动设计要求，避免产生不必要的分力影响飞行稳定性。支撑臂的长度尺寸经过翼面间距的匹配设计，既保证三组翼面之间有足够的气流通过空间，又不会让整体结构尺寸过大导致飞行器整体转动惯量过高，影响机动性能。结构的棱角位置均做了圆角过渡处理，一方面降低飞行过程中的空气阻力，另一方面避免应力集中导致结构在长期振动载荷下出现开裂问题。在实际应用场景中，这类结构既可以用于小型实验类三翼飞行器的原理样机制作，也可以作为大尺寸航模的核心承力构件使用，

　　结构的模块化设计让单个支撑臂或者旋翼基座出现损坏时，可以单独更换对应部件，不需要整体替换整个连接结构，降低维护成本。设计过程中优先考虑了载荷传递路径的合理性，旋翼产生的升力通过支撑臂传递到中心连接座，再通过连接座上的安装孔均匀传递到机身框架，整个传力路径没有突变区域，每个截面的承载能力都经过匹配，不会出现局部强度过剩或者薄弱的问题。构件的壁厚设计兼顾了强度与重量要求，承力区域的壁厚适当加厚，非承力区域做了轻量化的挖空处理，在不降低整体结构强度的前提下进一步降低自重，提升飞行器的有效载荷能力。
