60度螺纹刀具磨削专用夹持工装

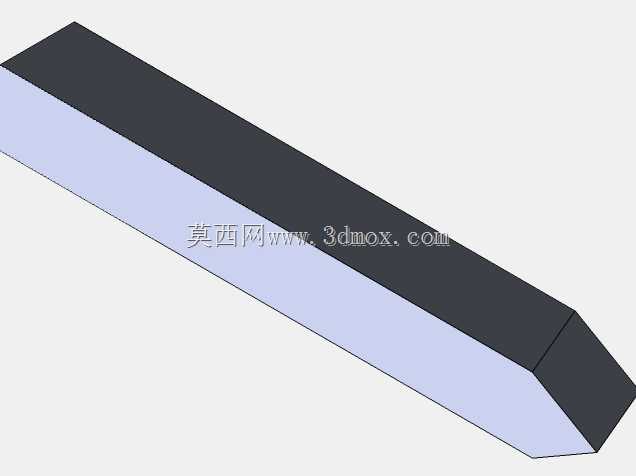

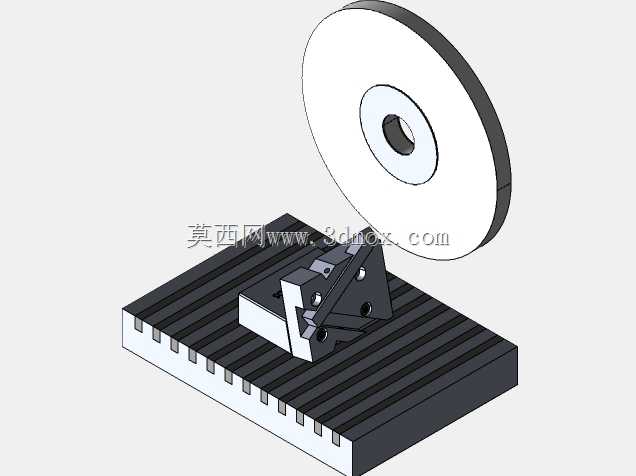

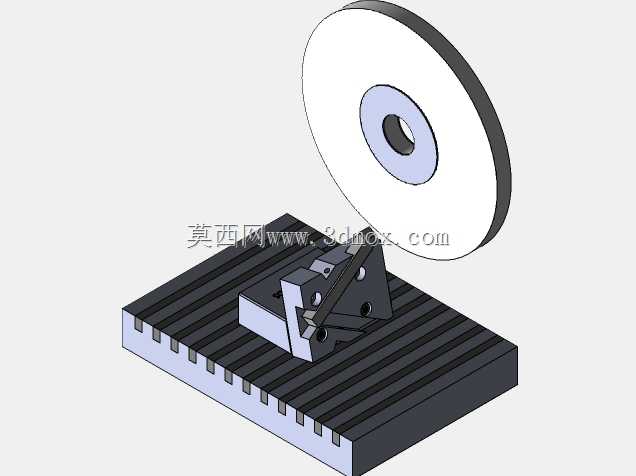

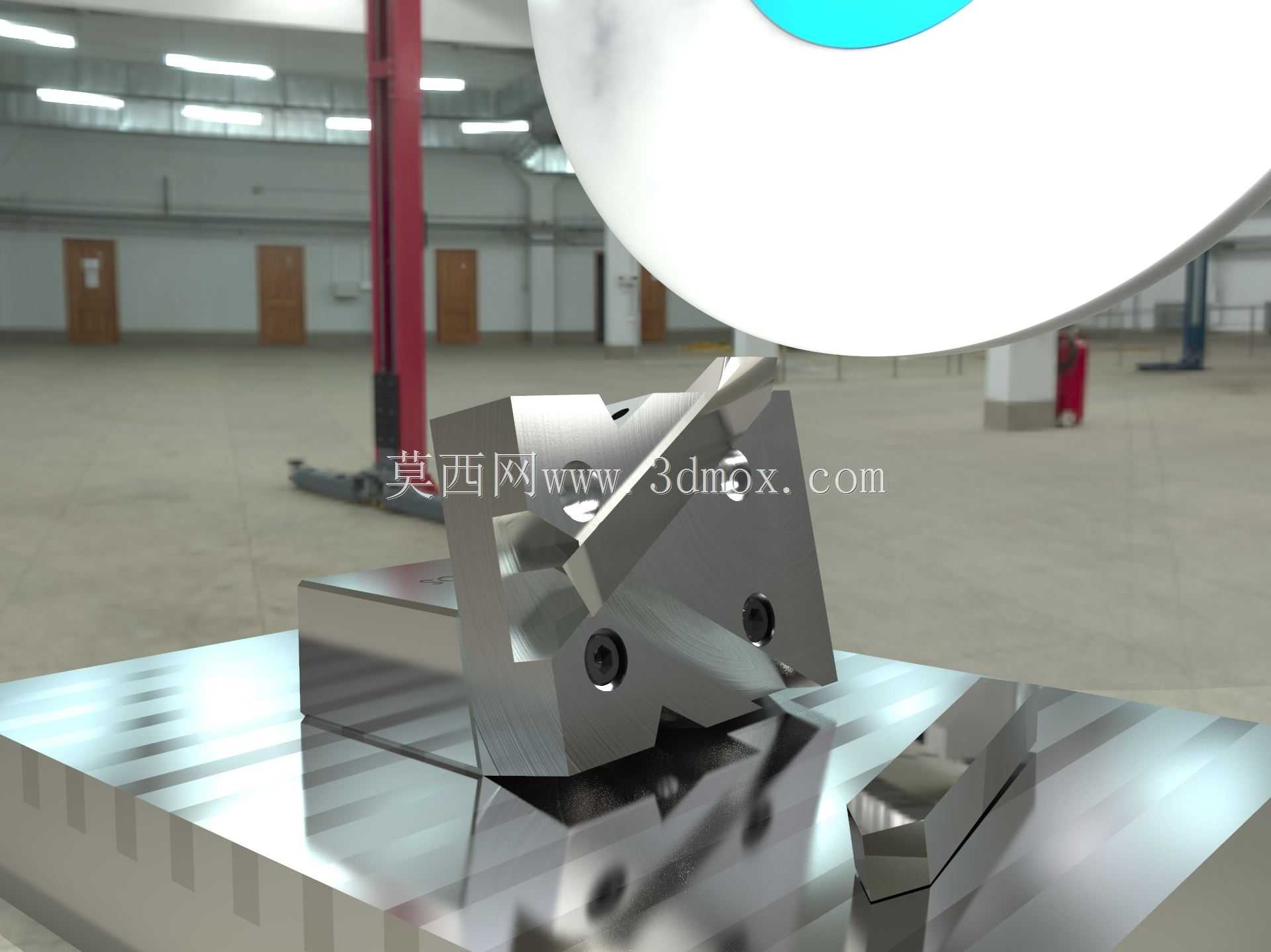

　　在螺纹刀具的精密修磨工序中，刀具的定位精度直接决定了最终刃口的角度一致性与加工寿命，这套夹持装置正是针对60°牙型螺纹刀具的刃磨需求设计，适配平面磨床、工具磨床的通用工作台装夹界面，可直接通过T型槽螺栓完成固定，无需额外定制过渡连接结构。装置的核心定位面采用双V型斜块组合结构，斜块的倾斜角度经过精确计算，刚好匹配60°螺纹刀具的刃磨倾角，装夹时刀具的待磨刃口可自然对准砂轮的磨削工作面，省去了反复打表找正的辅助时间，对于小批量螺纹刀具的修磨作业来说，能大幅降低工序准备时长。整套夹具的底座采用整体式调质钢加工，底面经过平磨处理，平面度控制在0.01mm以内，保证装夹后与磨床工作台的贴合度，避免磨削过程中因底座贴合不实产生的振动，

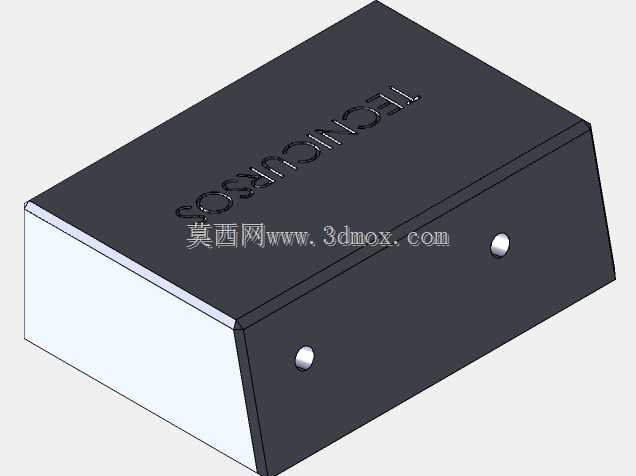

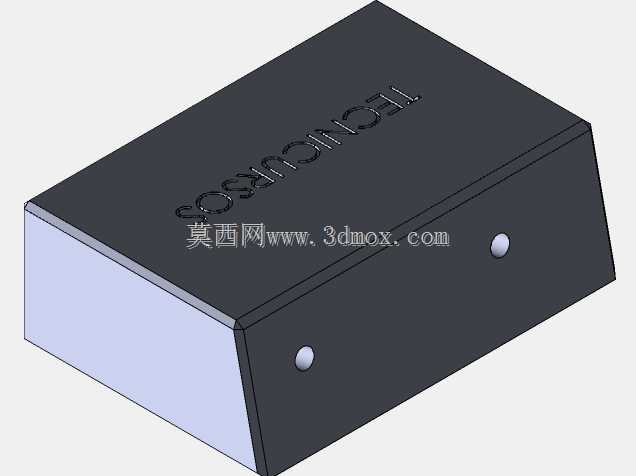

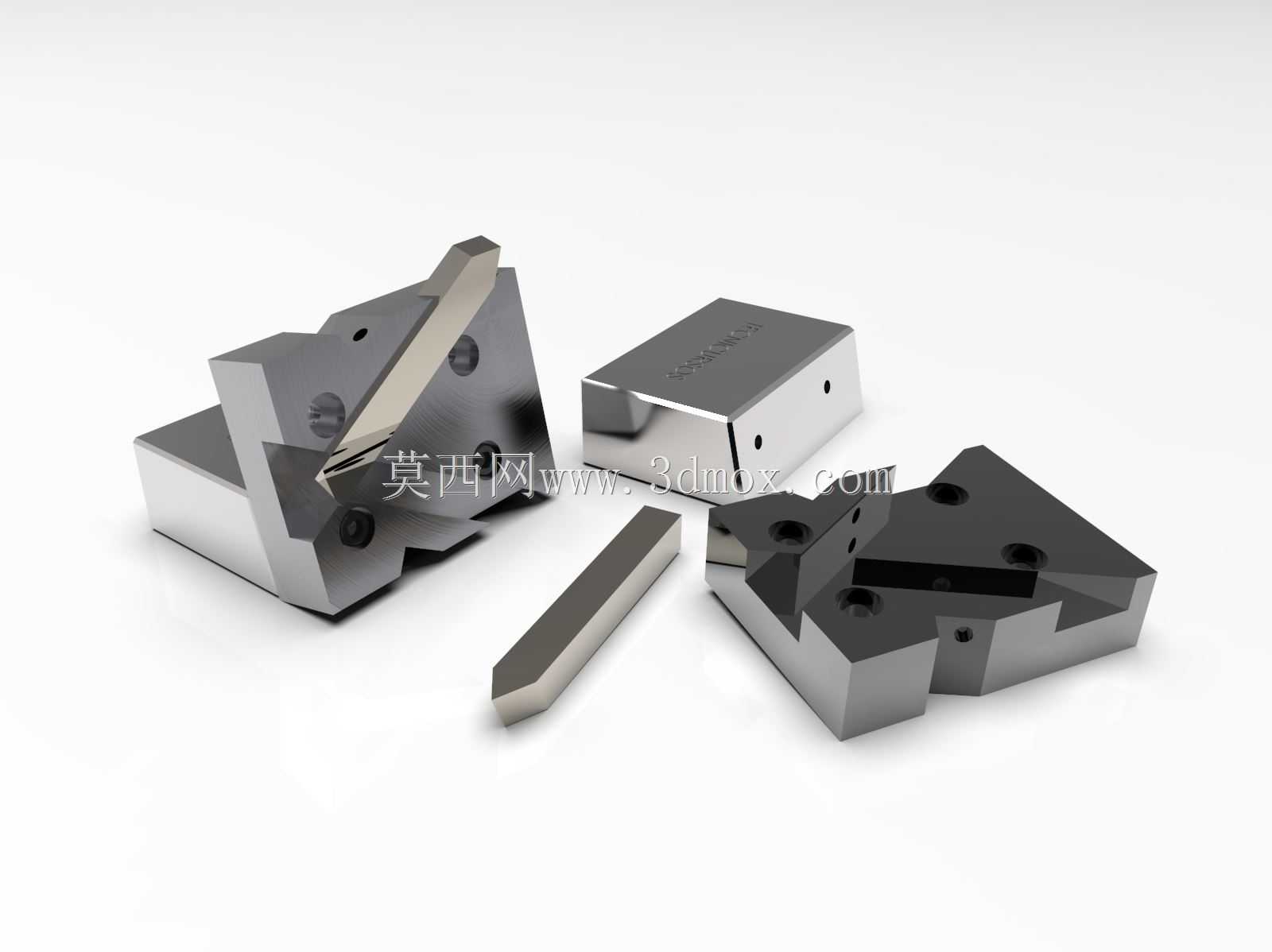

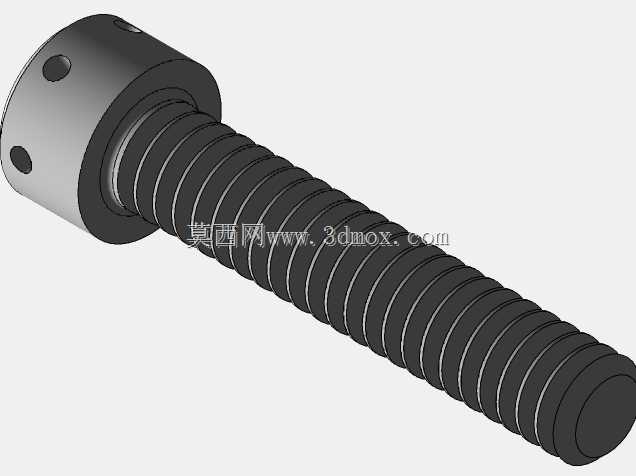

　　影响刃口的表面粗糙度。两个斜向定位块通过内六角圆柱头螺钉与底座连接，定位块的夹持面开有细小的防滑齿纹，可在夹紧过程中增大与刀具柄部的摩擦力，防止磨削进给时刀具出现窜动，同时定位块的位置预留了一定的调节余量，可适配不同柄径的60°螺纹刀具装夹，无需更换夹块就能覆盖车间常用规格的螺纹车刀、螺纹铣刀的修磨需求。从安装边界来看，整套夹具的长宽尺寸控制在200mm×150mm以内，高度不超过120mm，不会与磨床的砂轮防护罩产生运动干涉，适配绝大多数中小型工具磨床的工作台行程范围，装夹时刀具的伸出长度可根据磨削需求调整，只要保证待磨刃口处于砂轮的有效磨削行程内即可。在实际使用场景中，车间进行螺纹刀具修磨时，

　　以往常采用通用平口钳加角度垫铁的装夹方式，每次更换刀具都需要重新校正角度，垫铁的磨损还会导致角度出现累积误差，修磨后的刀具经常出现牙型角超差的问题，加工出的螺纹通止规不合格，这套专用夹具通过固定的角度定位结构，将装夹后的角度误差控制在±2′以内，完全满足螺纹刀具的刃磨精度要求。夹具的排屑空间经过专门设计，定位块之间预留了足够的落屑间隙，磨削产生的磨屑与切削液可顺着间隙流到工作台的排屑槽内，不会在定位面堆积影响装夹精度，日常维护时只需将定位块拆下清理接触面即可，没有复杂的传动结构，故障率极低，适合车间生产现场的长期高频使用。设计过程中特意规避了复杂的夹紧机构，采用最直接的螺钉压紧方式，操作工人无需经过专门培训就能快速完成装夹，

　　夹紧力的大小可通过螺钉的拧紧力矩控制，既不会因为夹紧力过小导致刀具松动，也不会因为夹紧力过大压伤刀具柄部，对于高速钢、硬质合金材质的螺纹刀具都能适配。在刃磨作业时，砂轮的磨削力主要沿夹具的定位斜面传递到底座，整体受力路径短，刚性充足，即使采用较大的磨削进给量，也不会出现夹具变形让刀的问题，修磨后的刃口直线度好，无崩口、退火等缺陷，能有效延长螺纹刀具的使用寿命，降低车间的刀具耗材成本。
