吹塑机压力控制轴拆装专用夹具

　　在塑料吹塑成型的生产现场，老旧设备的压力控制轴长期处于带压往复工况，轴体与安装座之间容易因积料、氧化出现卡滞，常规拆装作业往往需要拆解周边阀组、管路甚至部分机身结构，单次维护停机时间长，还容易在拆解过程中碰伤密封面、影响周边元件的装配精度。这款专用夹具正是针对这类现场维护痛点设计，无需拆解设备上的任何周边部件，即可完成压力控制轴的拧紧、拆卸作业，大幅缩减老旧吹塑机的维护停机时长。

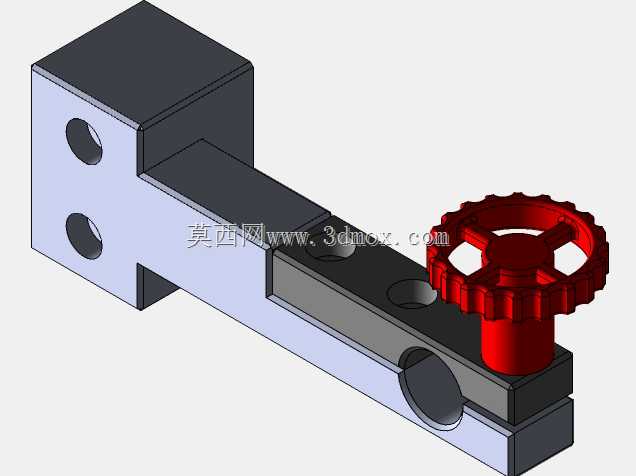

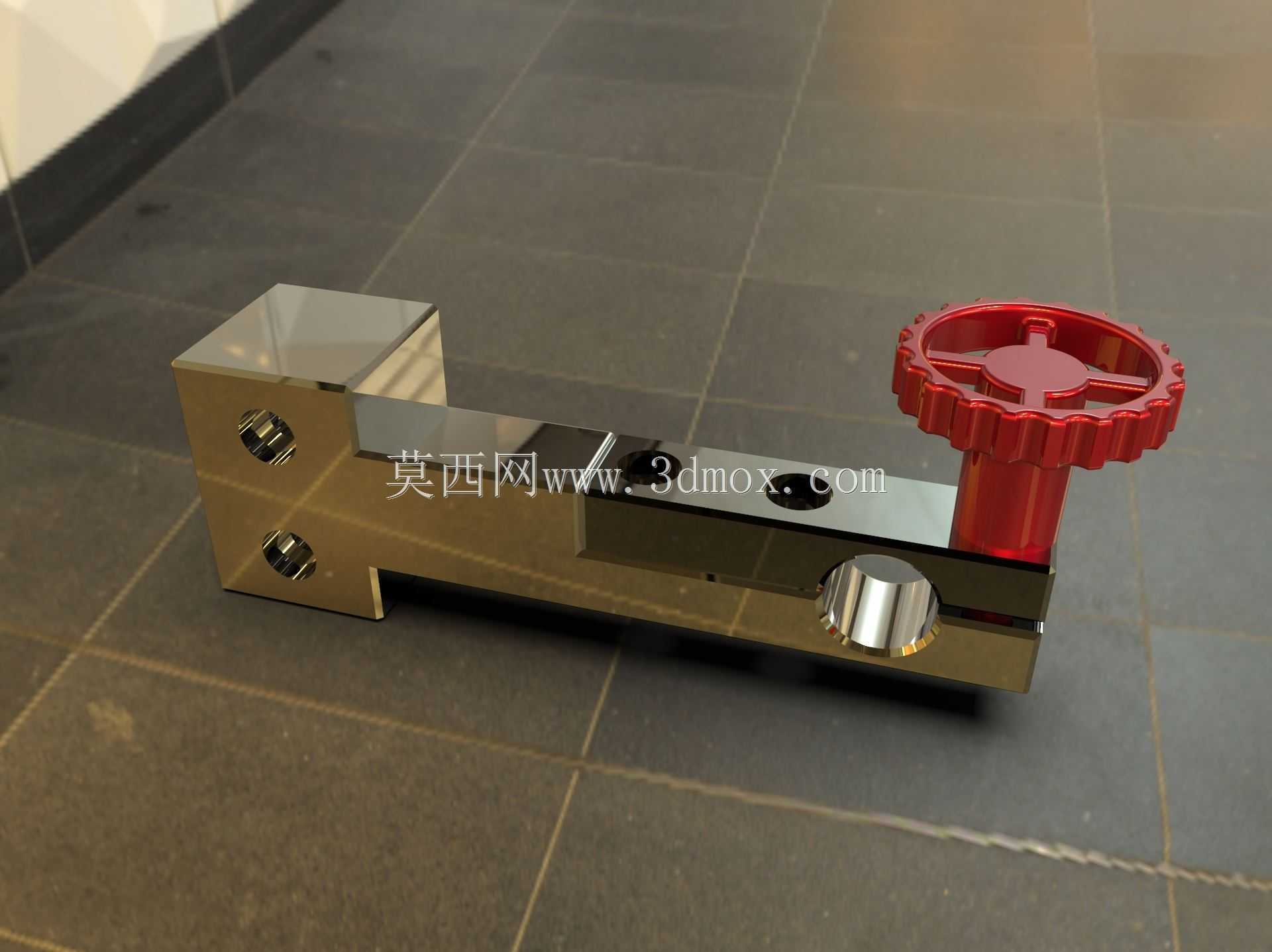

　　从结构设计来看，夹具整体采用分体式组合结构，分为定位基座与施压操作两部分，定位基座采用直角靠式结构，基座上设置两处定位销孔，作业时可直接卡接在压力控制轴周边的设备安装基准面上，通过两个紧固螺钉实现快速定位，无需额外加工安装位，适配现场设备原有安装面的尺寸公差，定位后不会出现滑移、偏斜的问题。基座的滑移轨道面做了精磨处理，表面粗糙度控制在Ra0.8以内，保证施压部件滑动时无卡滞，传力方向始终与压力控制轴的轴线保持同轴，避免拆装过程中对轴体产生径向掰力，损伤轴表面与安装座内孔。

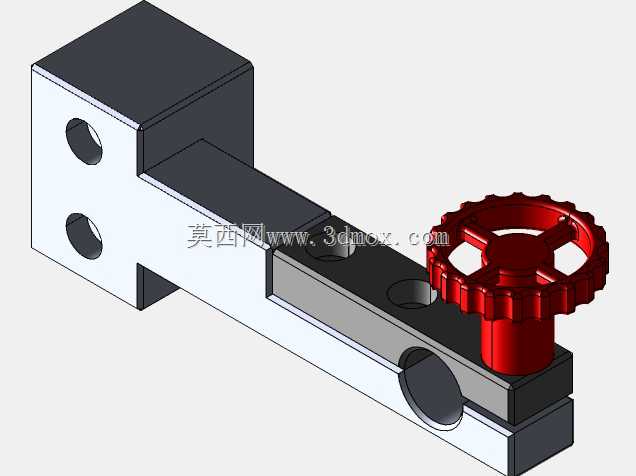

　　施压操作端采用手轮式结构，手轮外圈做滚花处理，增大手动操作时的摩擦力，无需额外加力杆即可输出足够的拧紧扭矩，手轮与传力螺杆之间采用一体式结构，螺杆端部设置与压力控制轴端匹配的卡接槽，作业时可直接嵌合在轴端的受力位，传力过程无打滑、无滑脱风险。传力螺杆的行程经过精准核算，完全覆盖压力控制轴的拆装行程范围，操作时无需反复调整夹具位置，一次装夹即可完成轴件的拧出或拧紧作业。

　　从安装边界来看，夹具整体的横向尺寸控制在180mm以内，纵向高度不超过120mm，可深入吹塑机压力控制轴所在的狭窄安装空间，不会与周边的管路、阀件产生干涉，适配多数老旧型号塑料吹塑机的压力控制轴安装位尺寸。夹具的定位基准面与设备原有安装面的贴合度经过适配设计，即使设备安装面存在少量积料残留、轻微磨损，也能通过基座的微调结构实现稳定定位，不会因现场安装面的不平整影响作业精度。

　　在实际使用场景中，维护人员携带该夹具抵达设备现场后，仅需清理压力控制轴周边少量浮料，将夹具基座卡接在预设的基准位置，拧紧紧固螺钉完成定位，转动手轮使端部卡接槽与轴端嵌合，即可通过转动手轮完成轴件的拧紧或拆卸作业，整个过程无需拆卸周边的任何管路、阀组或机身结构，单人即可在十分钟内完成原本需要数小时的拆装作业，大幅降低维护过程中对设备原有装配精度的破坏，避免因拆解周边部件带来的密封失效、装配偏差等次生故障。

　　设计过程中充分考虑了现场作业的粗暴使用工况，夹具主体采用高强度合金钢材质，关键受力部位做了淬火处理，硬度达到HRC42-48，可承受反复拆装的冲击载荷，长期使用不会出现变形、螺纹滑牙等问题。手轮部分采用高强度工程塑料材质，既减轻了夹具整体重量，又具备良好的绝缘、防滑性能，即使设备表面存在少量油污，也能保证操作时的握持稳定性。夹具的所有棱边都做了倒角处理，避免作业过程中划伤操作人员手部，也不会刮伤设备表面的漆面与加工面。

　　不同于通用拆装工具，这款夹具的所有结构尺寸都围绕吹塑机压力控制轴的拆装场景做了专属适配，没有多余的冗余结构，整体重量控制在1.2kg以内，便于维护人员随身携带，在多台设备的巡检维护作业中不会增加过多负重。传力螺杆的螺纹采用梯形螺纹设计，具备良好的自锁性能，作业过程中即使手松开，夹具也不会出现回退、松脱的问题，保证作业过程的安全性。在轴件拧紧到位后，可通过手轮的反馈力直接判断拧紧扭矩是否达到要求，避免扭矩过大损伤轴件螺纹，或是扭矩不足导致压力控制轴工作时出现松动、泄压的问题。
