博世方向气动阀拆解结构三维建模

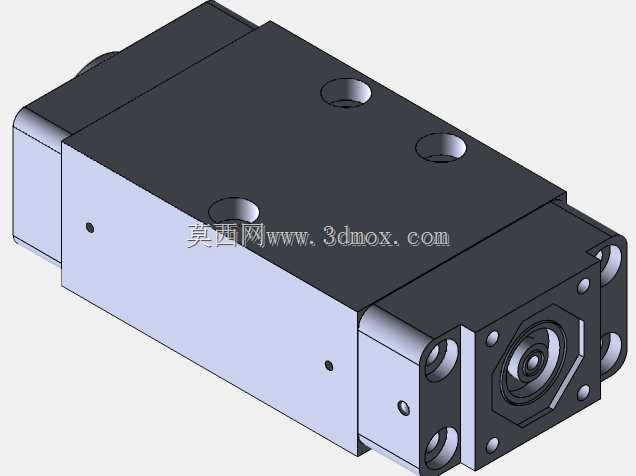

　　这款方向气动阀的结构拆解模型，完整还原了阀类元件从外部封装到内部流道、阀芯组件的全部装配关系，在气动控制回路的设计选型、维修拆解培训场景中都能作为直观的结构参考。从实际工业应用来看，这类方向阀普遍部署在生产线气动执行端的控制节点，负责切换压缩空气的流向，以此驱动气缸完成伸缩、摆转等动作，在轻工包装、机床上下料、汽车零部件焊装等大量采用气动动力的工位上，这类阀是控制回路里的核心执行控制元件，哪怕是服役年限较长的旧款阀型，至今仍在不少早年投产的工业设备气路中稳定运行，很多设备维保人员在拆解检修旧设备时，经常会遇到这类结构的阀件，完整的拆解模型能帮技术人员快速理清内部零件的装配顺序，避免拆装时出现密封圈错位、阀芯卡滞的问题。

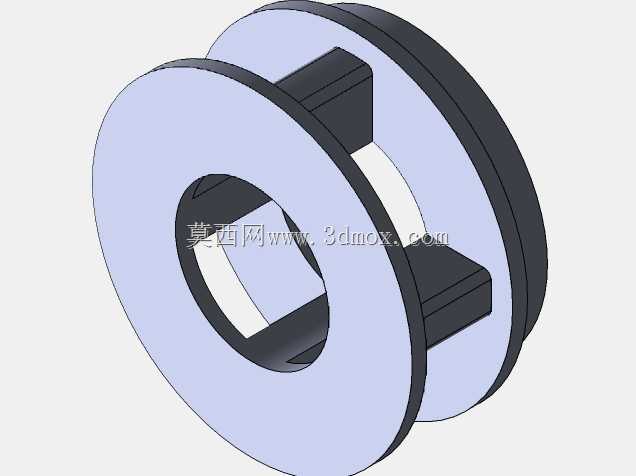

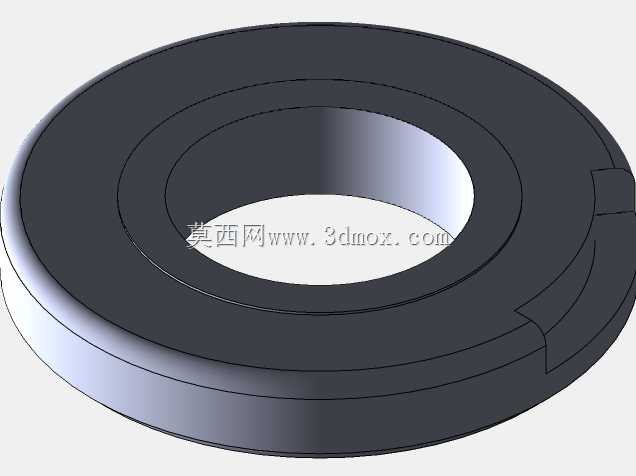

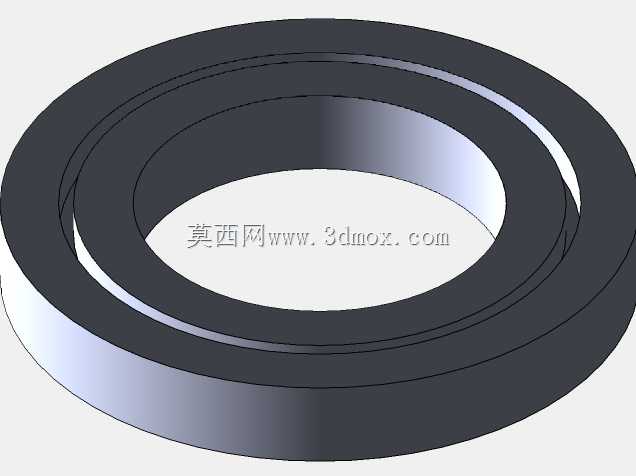

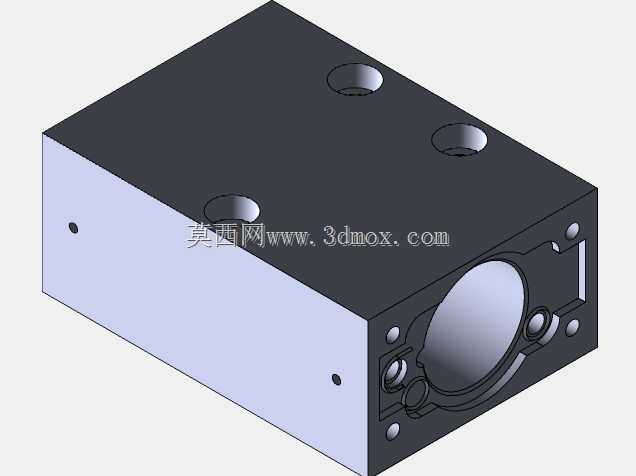

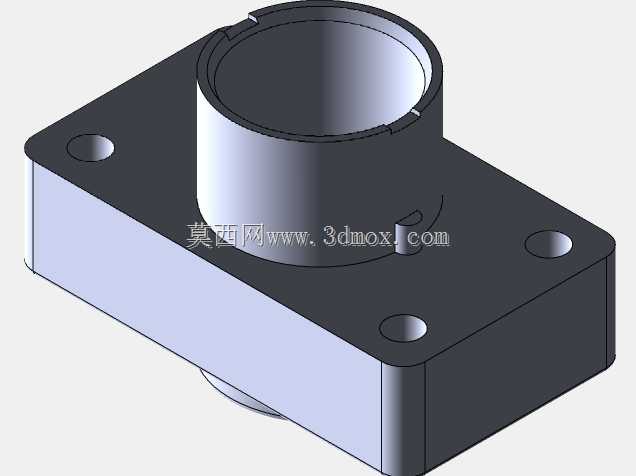

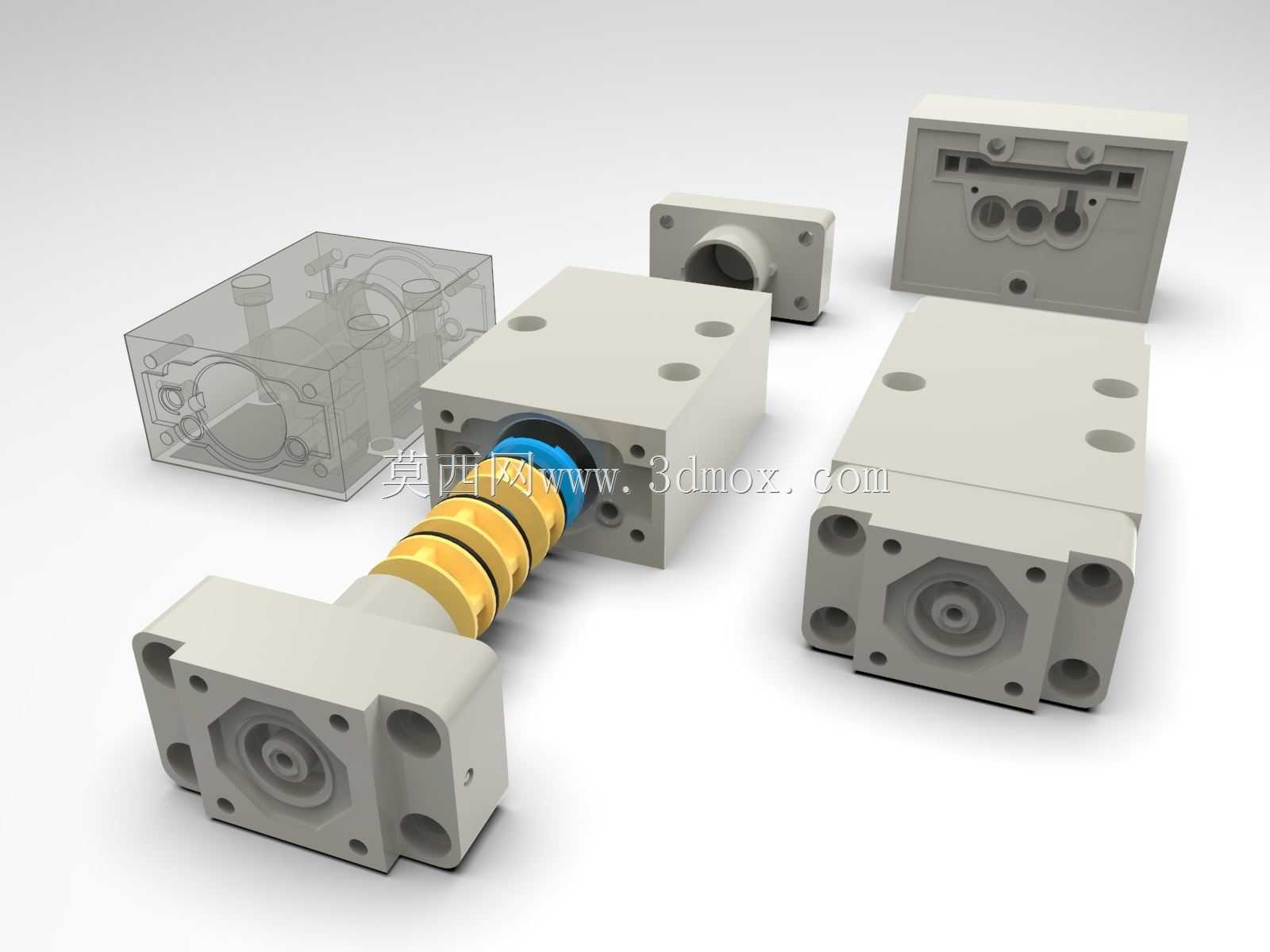

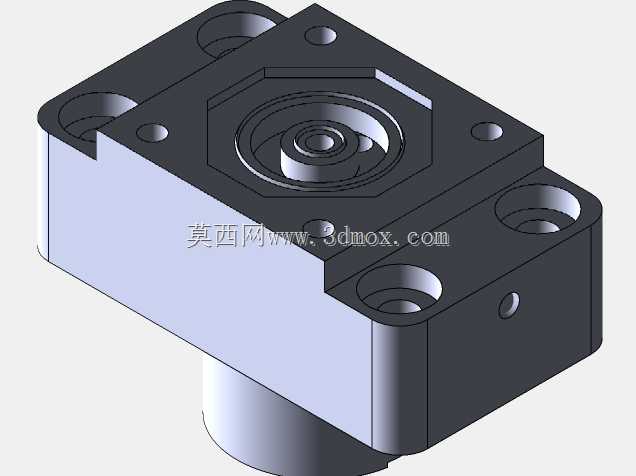

　　从结构设计思路来看，这款阀采用模块化的块式阀体设计，主阀体为方形铣削加工结构，各个安装面都预留了标准的安装孔位，既可以单阀独立安装在设备壁板上，也可以多片阀组叠装组成阀岛，适配不同规模的气路控制需求。拆解后的零件可以清晰看到，阀芯采用多密封圈阶梯轴结构，不同直径的密封段对应阀体上不同的通气流道，当阀芯在阀腔内轴向移动时，不同密封段会切换对应流道的通断状态，以此实现不同气路的方向切换；两端的端盖结构既承担阀芯的轴向限位作用，也预留了气控或者手动控制的接口空间，透明的阀盖示意件则是用来展示内部流道走向的示意结构，实际量产的阀件该部分为同材质金属阀体，建模时做透明处理是为了更直观展示内部气路的连通逻辑。

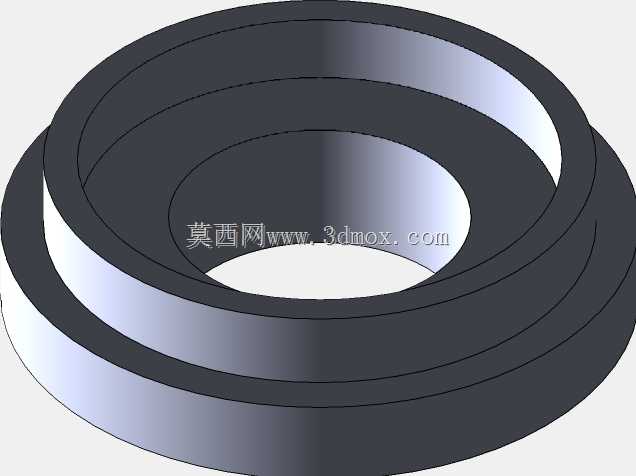

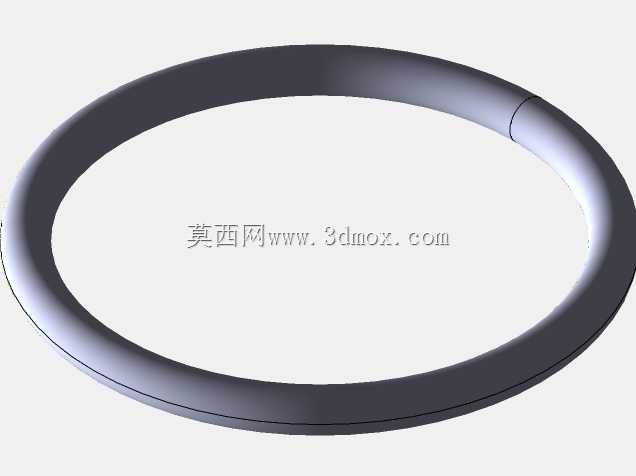

　　在安装边界与尺寸适配方面，这类阀的安装孔位遵循通用气动阀的安装尺寸规范，底面的两个定位销孔与安装螺孔间距符合行业通用的安装标准，不需要额外制作过渡安装板就可以直接替换同规格的其他品牌方向阀；气口的接口尺寸匹配常规的气动快插接头规格，现场布管时不需要额外转接。从零件加工的角度看，阀体的各个密封面都要求较高的平面度与粗糙度，否则会出现气路串气、外泄漏的问题，阀芯表面的粗糙度要求同样严格，既要保证密封圈滑动时的顺畅度，也要避免长期往复运动磨损密封圈导致内泄漏。模型里完整呈现了每一层密封槽的尺寸、阀芯台肩的宽度比例，设计人员在做同类阀件的改型设计时，可以直接参考这些结构比例，调整通径规格时按照比例缩放相关尺寸，就能快速完成新阀型的初步结构设计，减少反复校核密封行程、流道通径的工作量。

　　在实际设备维护场景中，很多一线维保人员对这类阀的故障排查往往停留在整体更换层面，通过拆解结构的三维模型，可以清晰看到阀芯卡滞的常见位置——也就是阀芯与阀腔配合的密封段位置，当压缩空气中的杂质进入阀腔，就会卡在密封段与阀腔的间隙里，导致阀芯无法正常换向，了解这个结构后，维保人员不需要整体更换阀件，只需要拆解阀体清理阀芯杂质、更换磨损的密封圈就能修复故障，能大幅降低设备的备件成本。另外在做设备气路的三维布线设计时，导入这个阀的模型可以准确预留安装空间，避免出现阀件安装后与周边管线、设备结构干涉的问题，尤其是多阀组叠装的场景，每个阀的厚度尺寸、气口伸出长度都能在模型里直接测量，提前规划管线的弯曲半径，让整个气路的布线更规整，也方便后期的维护操作。
