带操作手柄的手动通风控制阀结构

　　这款带操作手柄的手动通风控制阀，主要应用在低压通风管路、小型气动输送系统、实验室通风柜支路、车间局部排风系统的通断控制场景中，区别于电动气动类自控阀门，它不需要额外铺设控制气路或供电线路，完全依靠人工扳动手柄完成通路的启闭与开度调节，在无供电条件的临时管路、需要人工就地确认工况的通风支路中适配性极强。从实际使用场景来看，这类阀门常安装在管径不大的通风支管上，比如焊装工位的局部排烟支管、化验室通风柜的排风入口、小型除尘设备的分支吸风口，操作人员可以根据现场实际作业需求，直接扳动手柄调整阀门开度，不需要额外配置执行器，后期维护成本极低，也不存在电控元件积灰、受潮失效的问题，适合多粉尘、有一定湿度的通风工况。从结构设计思路来看，

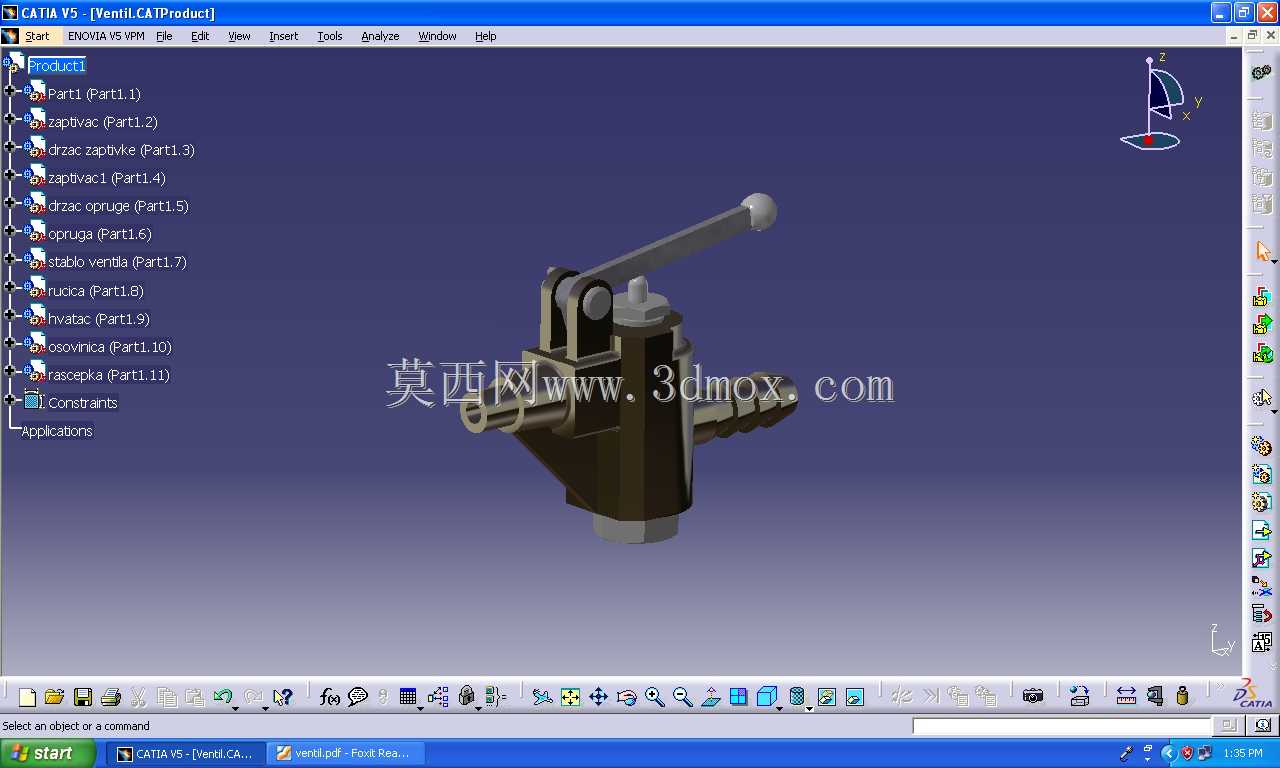

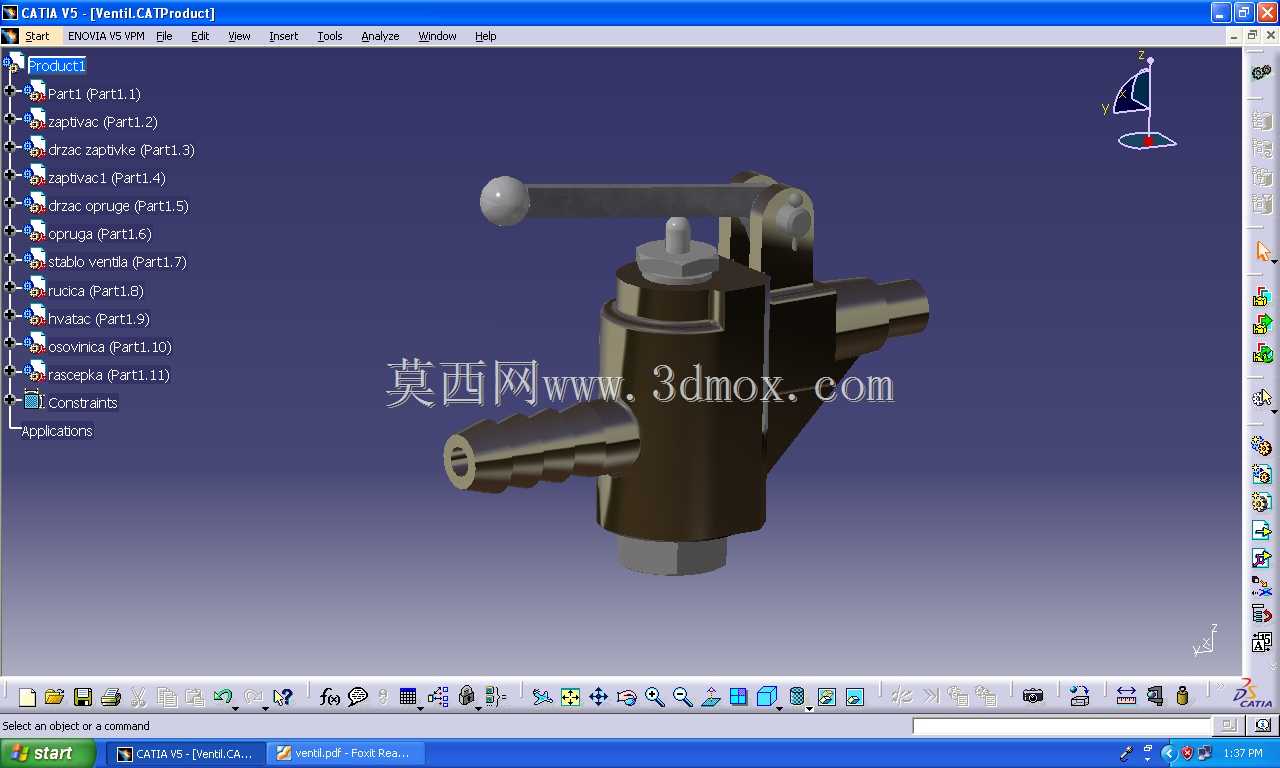

　　整个阀体采用一体化铸造成型的主体结构，阀芯与阀体的配合面做了精磨处理，减少转动过程中的卡滞风险，操作手柄通过销轴与阀芯转轴直接连接，传动路径没有多余的减速或联动构件，扳动时的力直接传递到阀芯上，操作反馈直接，操作人员可以通过手柄的扳动角度直观判断阀门的开度状态，不需要额外加装开度指示装置。手柄的握持端做了球形收尾，增大扳动时的接触面积，减少长时间操作的硌手感，手柄长度经过力矩匹配，即使阀体内存在一定的积尘阻力，操作人员也不需要借助额外工具就能完成扳动操作。阀体的两端接口采用了快插式的竹节结构，适配常见的柔性通风软管安装，安装时不需要额外加工法兰或焊接接口，只需要将软管套入竹节段，用喉箍锁紧即可完成固定，大幅降低现场安装的工作量，

　　这种接口形式也允许管路存在小角度的安装偏差，对现场施工的公差容忍度更高。从安装边界来看，整个阀门的结构非常紧凑，手柄扳动的最大回转半径控制在合理范围内，安装时不需要预留过大的操作空间，即使在管路排布密集的通风支管夹层中，也能顺利完成操作，不会因为空间不足导致手柄无法扳动到全开或全关位置。阀芯的密封结构采用了接触式软密封，在全关状态下可以有效阻断通风管路的气流串流，避免非作业区域的无效排风，减少通风系统的风量损耗，间接降低通风风机的运行负载。在结构细节上，阀芯转轴与阀体的配合位置设置了防尘密封圈，避免通风管路中的粉尘进入转轴配合间隙，长期使用也不会出现转轴卡滞、扳动费力的问题，阀体的外部结构没有多余的凸起或凹槽，不容易积留粉尘，

　　日常清洁维护非常方便。不同于大口径的通风蝶阀，这款小尺寸手动通风阀的流量调节特性更适合小风量支路的精准控制，当手柄处于半开位置时，阀芯的过流截面可以线性调整风量，满足不同作业工况下的排风需求，比如焊接作业时可以开到最大风量快速排走烟尘，作业间隙可以调到小开度维持管路内的负压，避免相邻支路的风量倒灌。整个构件的所有运动部件都做了限位设计，手柄扳动到全开和全关位置时会被阀体上的限位结构挡住，操作人员不需要额外判断位置，扳到限位点就可以确认阀门处于对应的工作状态，避免出现扳动角度不足导致的阀门未完全开启或关闭的问题。
