多色透明款烟嘴滴管式塑料吸嘴结构设计

　　这类透明塑料滴嘴常见于雾化烟具、小型试剂分装瓶、精油滴瓶的端部配套结构，核心作用是实现流体的可控导出，同时兼顾握持操作的防滑性与端部咬合、接触的使用舒适度。从结构设计逻辑来看，整体采用阶梯式回转体构型，下部为大直径外螺纹连接段，螺纹参数匹配对应瓶身或烟具主体的内螺纹接口，安装时通过螺纹旋合实现密封固定，螺纹段的公差控制在IT7级，保证旋合顺畅无卡滞，同时配合端面的密封胶圈安装槽，可实现盛装流体的防漏密封，避免日常携带、倒置过程中出现渗漏问题。中部为过渡锥面段，锥度设置为1:5，既可以实现从下部大直径连接段到上部吸嘴段的平滑过渡，也能在注塑成型过程中优化熔体流动路径，减少透明PC、PMMA材质成型时的流痕、应力集中问题，保证塑件的透光均匀性，避免出现局部发白、折射不均的外观缺陷。上部为小直径的嘴部接触段，端部做R0.8的圆角钝化处理，避免尖锐边缘划伤接触部位，嘴部内孔做0.2mm的倒角引流，流体经过内孔时可以形成稳定的液滴或均匀的气流通道，不会出现流体溅射、气流紊乱的问题。

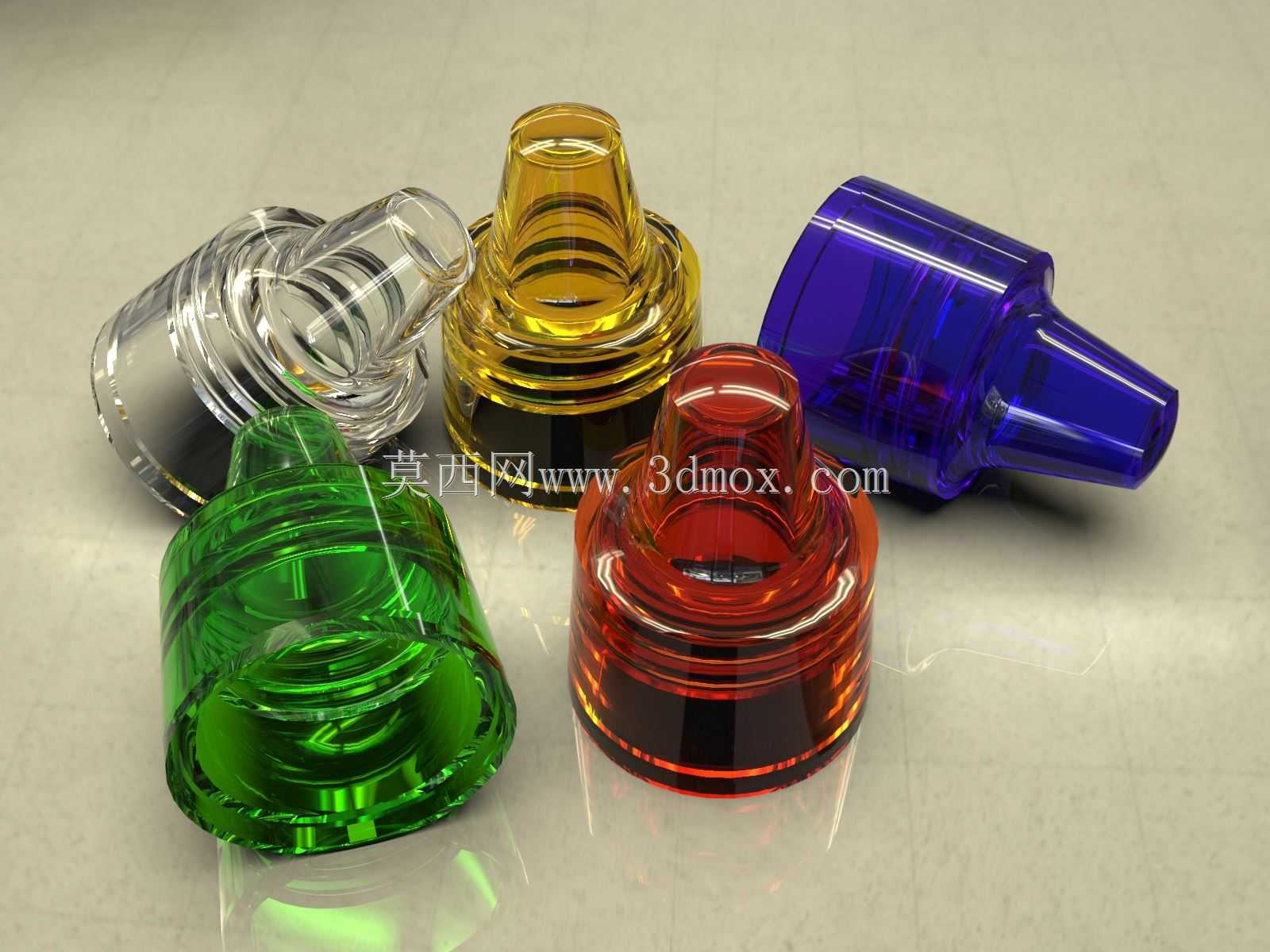

　　从安装边界来看，下部连接段的外径根据适配场景分为多个规格，常规烟具配套款外径为16mm，螺纹螺距1.5mm，旋合行程3.2mm，安装后整体突出安装基面的高度为12mm，径向最大轮廓不超出下部连接段外径2mm，不会和周边配套的防尘盖、固定环产生结构干涉。外形设计上，外表面在中部锥面位置设置了3圈均匀分布的环形防滑筋，筋高0.3mm，宽度0.5mm，既可以在旋合安装时增加手指摩擦力，方便徒手拧紧拆卸，也不会因为凸起过高影响整体的通透外观效果，透明材质的选择一方面可以直观观察内部流体残留量，另一方面不同配色的款式可以快速区分内部盛装的流体类型、烟具的功率档位，避免混用造成的交叉污染。

　　设计过程中需要重点考虑注塑成型的脱模斜度，内外壁的脱模斜度统一设置为1.5°，因为采用透明材质，外表面不允许设置顶针痕迹，所以顶出结构全部设计在螺纹段的端面位置，保证外观面的光洁度达到镜面级别。壁厚设计上整体保持均匀1.2mm的壁厚，在转角位置做R1.2的圆角过渡，避免壁厚不均导致的缩痕、气泡问题，透明材质成型时的熔接痕位置特意设计在防滑筋的背面，从外观正面观察不会看到明显的熔接痕缺陷。这类结构除了烟具领域，在实验室耗材、美妆分装、日化包装领域也有广泛应用，只需要调整下部连接段的螺纹参数、整体高度尺寸，就可以适配不同口径的瓶身、设备接口，结构通用性较强，不需要重新开模就可以实现多场景适配，大幅降低了配套生产的模具成本。在流体控制方面，嘴部内孔的直径根据使用场景做差异化设计，用于精油、试剂分装的款式内孔直径为1.2mm，每次倾斜可以稳定导出单滴0.05ml的液体，不会出现连续流液的问题；用于烟具配套的款式内孔直径为3mm，配合内部的气流通道可以实现顺畅的气流导通，吸气阻力控制在合适区间，满足使用时的通气需求。密封结构上除了端面的密封槽，部分需要高密封要求的款式还会在螺纹段前侧增加一圈锥形密封面，旋合时锥形面和主体接口的内锥面紧密贴合，实现径向密封，即使在温度变化导致塑料件出现轻微形变的情况下，依然可以保持可靠的密封性能，不会出现渗漏问题。
