机械斜角结构练习角块三维建模作品

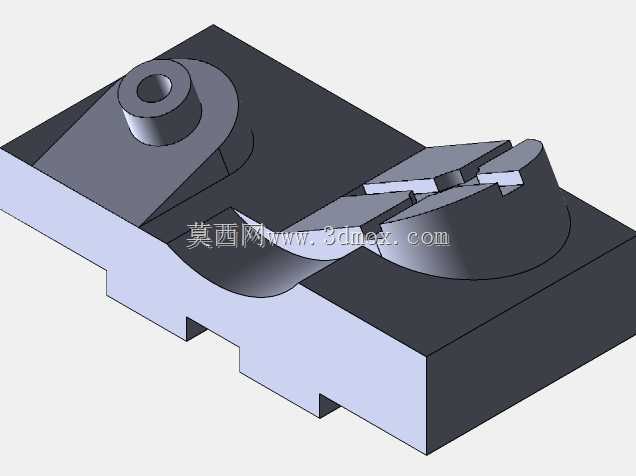

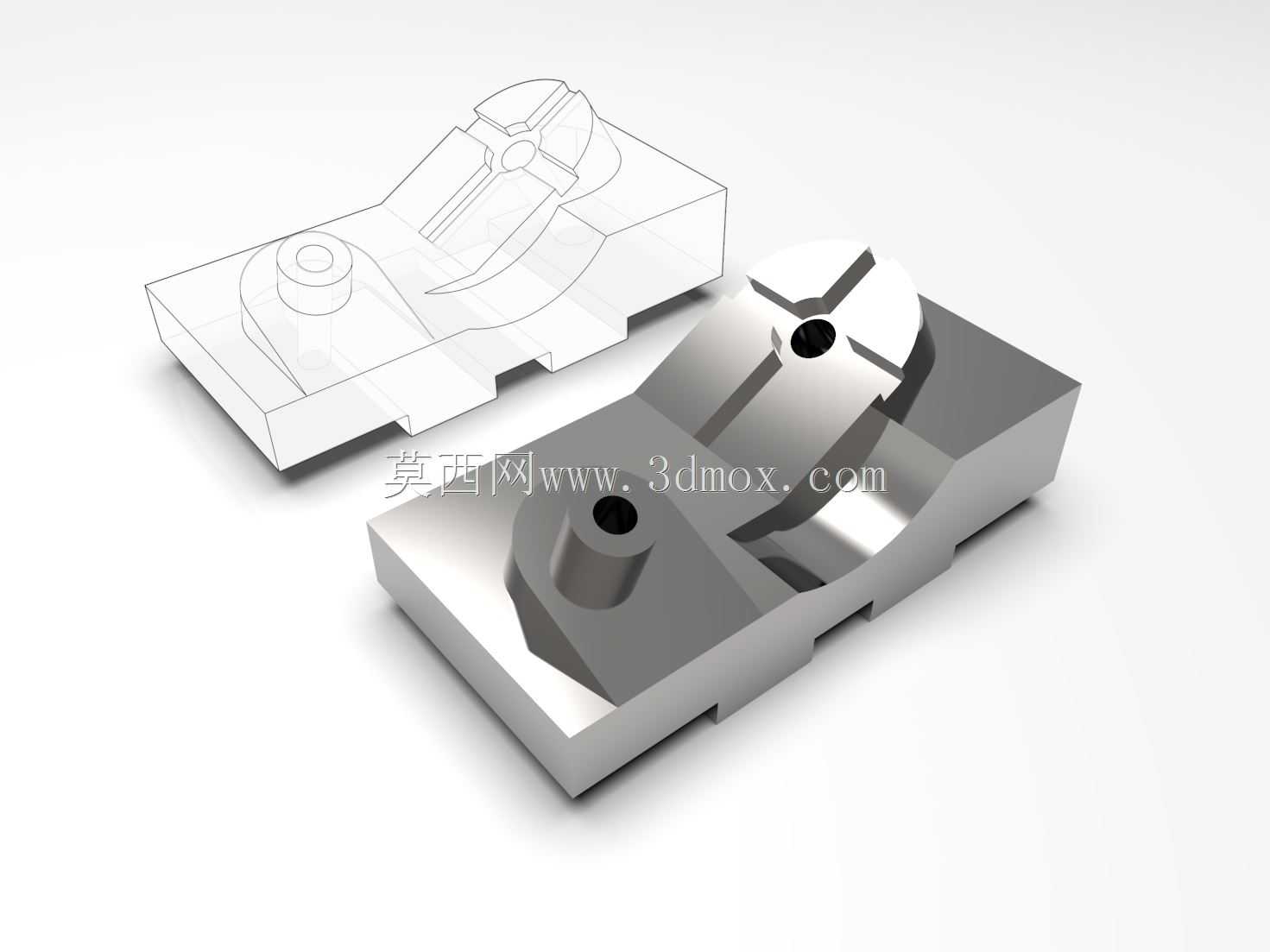

　　这个斜角结构角块，是面向机械结构设计入门到进阶阶段的实操练习载体，日常在机加工操作实训、三维建模技能进阶训练场景中使用频率很高，很多刚接触实体建模的从业者，都会通过这类带复合斜角、异形凸台、定位孔特征的零件，掌握拉伸、切除、拔模、倒角等基础特征的组合运用逻辑，同时理解机加工零件的工艺避让思路。从实际功能来看，这类角块常作为工装夹具的定位挡块、小型设备的安装基座单元使用，零件本体上的两个带沉台的通孔，是用于穿装固定螺栓，将整个块体锁紧在安装基准面上，顶部的开槽凸台与斜向过渡的型面，一方面是作为定位面贴合待装夹工件的侧边，另一方面斜角结构可以规避工件装配时的棱角干涉，避免安装过程中出现卡滞、刮擦工件表面的问题。做这个零件的建模设计时，

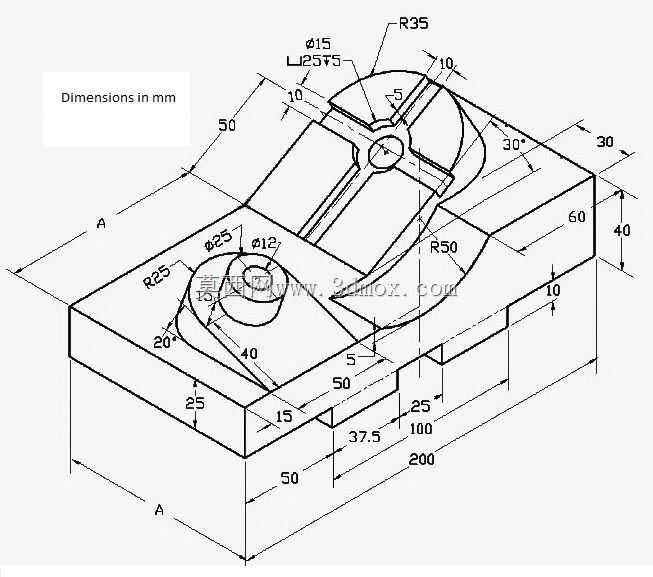

　　首先要确定基准面的选取逻辑，以块体的底面作为第一安装基准，先拉伸出主体的长方体基体，之后再处理斜向的切除特征——这里的斜角不是单一角度的平面倒角，而是带过渡曲面的复合斜切面，需要先绘制斜向的草图轮廓，通过拉伸切除做出主斜面，再对斜面和相邻立面的交接处做圆角过渡，避免加工时出现应力集中的尖角，也能减少热处理环节的开裂风险。零件上的两个凸台结构，高度要和整体块体的厚度匹配，凸台上的沉孔深度要符合对应规格螺栓的头部尺寸，保证螺栓锁紧后头部不会高出凸台表面，避免影响上方工件的放置。从安装边界来看，这类角块的底面平面度要求较高，建模时要保证底面是完整的连续平面，没有多余的凸起或凹陷，安装时贴合在T型槽工作台或者工装基板上，

　　两个固定孔的中心距要和基板上的常用安装孔位匹配，通常孔距会取整为常用的整数尺寸，方便现场配装。零件侧面的开槽结构，是为了给相邻的零件提供避让空间，避免两个相邻安装的块体出现位置干涉，斜角的角度选取通常参考常见的工件避让需求，一般取30度到45度之间的常用工艺角度，减少加工时的角度调整成本。在建模练习过程中，这类零件能帮助学习者理解“建模顺序服务于加工工艺”的核心逻辑，比如先做主体再做局部特征、先做切除再做倒角的顺序，和实际机加工时先铣削主体外形、再加工孔位、最后做倒角去毛刺的工序是完全对应的，很多新手容易一开始就纠结局部的小特征，导致后续修改特征时出现父子关系报错，通过这个练习就能理顺特征创建的层级逻辑。另外零件上的斜向型面，

　　还能练习草图的几何约束关系，比如斜面和凸台的相切约束、孔位和凸台的同轴约束，这些约束的合理运用，能保证后续修改零件整体尺寸时，特征不会出现错位或者报错，这也是实际工程建模中非常重要的习惯——所有特征都要通过完整的约束定位，不能出现无约束的自由尺寸，避免生产加工时因为尺寸基准不统一出现废品。这类角块在实际生产中，通常采用45号钢作为毛坯材料，经过铣削、钻孔、倒角、表面发黑处理后投入使用，建模时的尺寸公差选取，安装孔的公差取H7级，定位斜面的粗糙度要求达到Ra1.6，保证定位时的贴合精度，非安装面的粗糙度可以放宽到Ra3.2，降低不必要的加工成本。
