注塑模具滑动侧夹组件结构设计

　　这套滑动侧夹组件是卧式注塑模具侧向分型抽芯机构的核心执行部件，主要应用在带内侧倒扣、侧凹特征的小型热塑性塑料件量产场景，常见于消费电子外壳、精密接插件、小型医疗耗材类塑件的注塑成型工序中，承担合模时侧型芯精准定位锁紧、开模时同步完成侧向抽芯的核心功能，避免塑件顶出过程中出现倒扣拉伤、变形等成型缺陷。

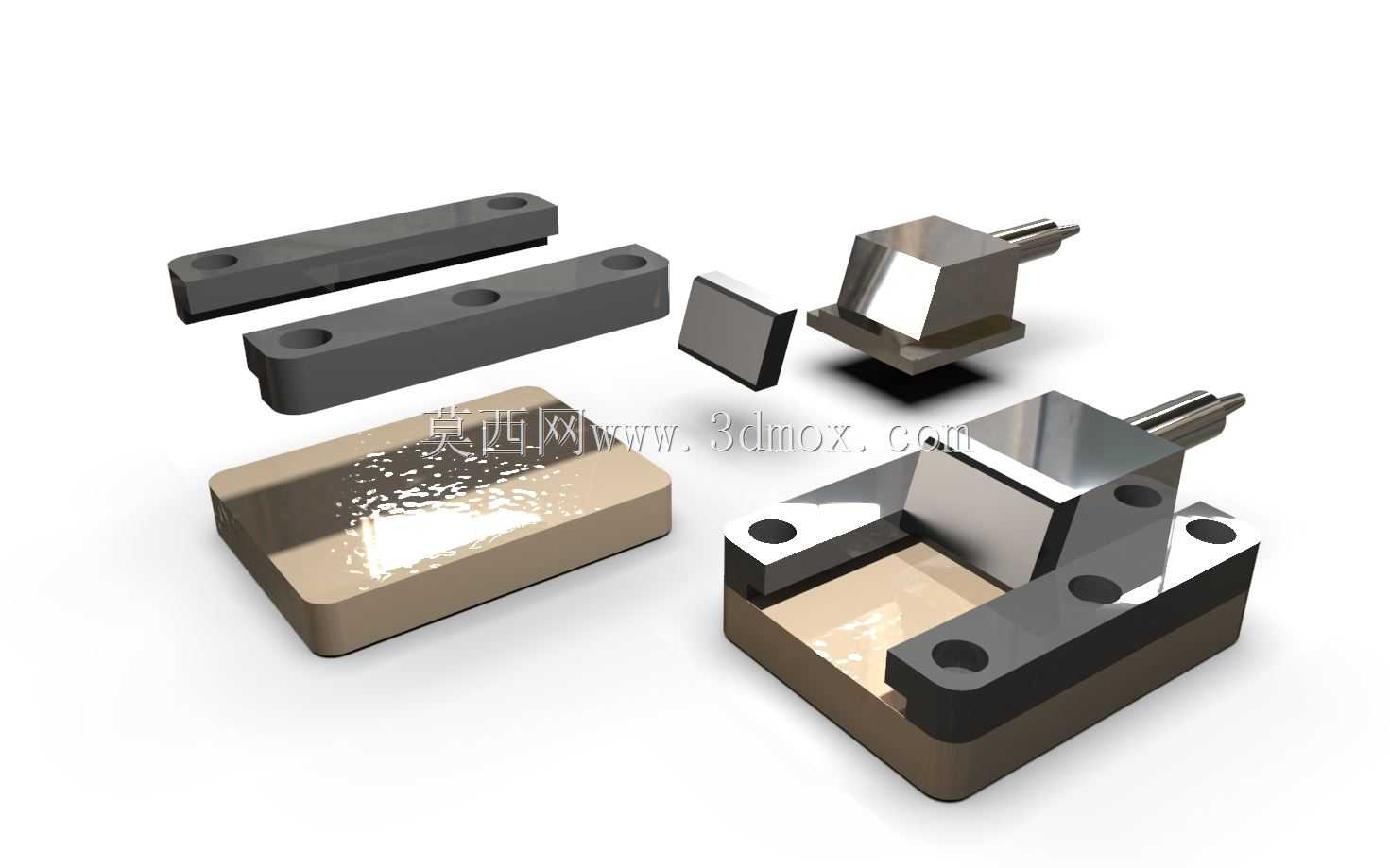

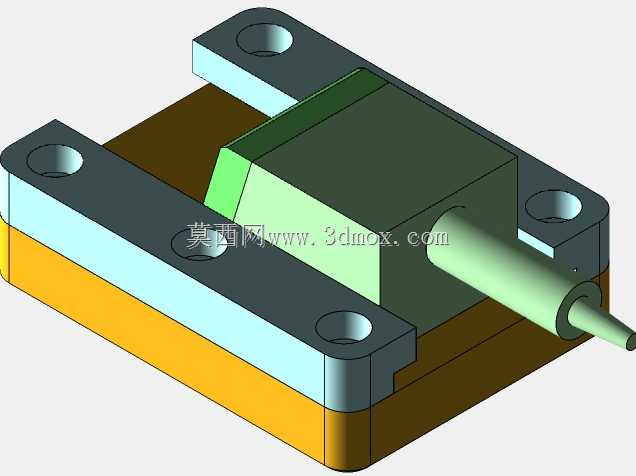

　　从实际生产的功能逻辑来看，该组件采用斜导柱驱动的滑动式结构，无需额外配置独立的液压或气压抽芯动力源，完全依托注塑机的开合模行程完成侧抽动作，整体结构紧凑，适配150吨到250吨锁模力的中小型注塑机模架安装空间。组件包含滑动压条、侧夹滑块、锁紧楔块、型芯固定座四个核心零件：两根平行布置的滑动压条通过内六角螺钉固定在动模板的加工槽内，为滑块提供高精度的直线运动导向，压条与滑块的配合面采用研磨加工，配合间隙控制在0.015mm到0.025mm之间，既保证滑块滑动顺畅无卡滞，又避免间隙过大导致的侧型芯错位飞边。锁紧楔块固定在定模板侧，合模到位时楔块的斜面与滑块背部的斜面完全贴合，提供足够的锁模力抵消注塑过程中熔融塑料对侧型芯的侧向推力，防止滑块受压力后退造成塑件壁厚超差。滑块前端的安装位可根据不同塑件的倒扣结构更换对应的侧型芯镶件，无需更换整套侧抽机构，大幅降低多品种小批量生产的模具改造成本。

　　在设计思路上，这套组件优先考虑了模具量产过程中的耐用性与维护便捷性：滑块与压条的摩擦面设计了润滑油槽，可在模具定期保养时加注高温润滑脂，减少连续生产过程中的滑动磨损，延长组件使用寿命；滑块的行程设计预留了3mm的安全余量，保证侧型芯完全脱离塑件倒扣区域后再执行顶出动作，避免抽芯不足导致的塑件顶出破裂；所有配合零件的安装基准统一，装配时无需反复配磨调整，仅需通过压条侧边的调节螺钉即可微调滑块的运动间隙，降低模具装配与现场维修的时间成本。

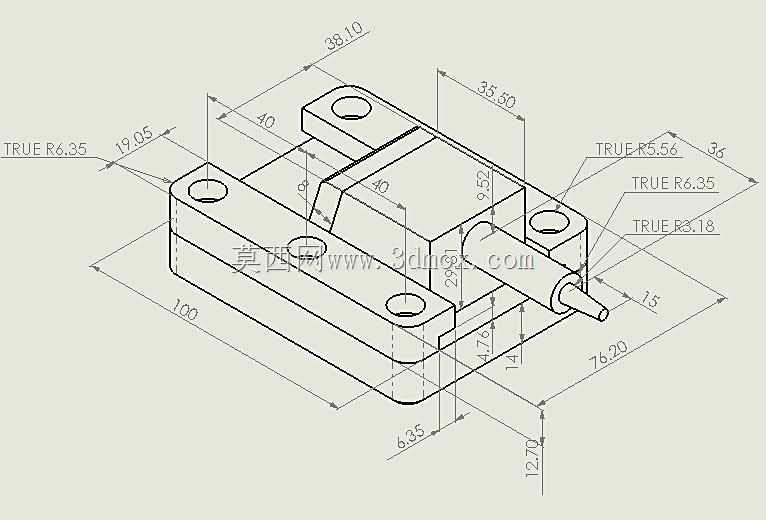

　　从安装边界尺寸来看，整套组件的总安装长度控制在180mm以内，总宽度120mm，合模状态下总高度75mm，适配模架的动模板厚度范围为45mm到65mm，压条上的安装孔采用标准M6内六角螺钉孔位，孔距符合常用中小型模架的加工规范，可直接在标准模架上铣槽安装，无需额外定制非标模架。滑块的最大滑动行程为22mm，可覆盖倒扣深度在18mm以内的各类侧成型需求，组件的所有棱角处均设计了C1到C2的倒角，避免装配过程中锐边割伤操作人员，同时减少零件热处理过程中的应力集中开裂风险。

　　在实际注塑生产场景中，这类滑动侧夹组件的运行稳定性直接决定了塑件的成型良率，相比内置式的斜顶抽芯结构，该侧夹组件的刚性更强，能够承受更高的注塑保压压力，适合成型玻纤增强类工程塑料的带侧凹结构件，同时组件整体位于模具分型面的外侧，日常生产中清理料屑、检查磨损状态都十分方便，不需要拆解模架主体即可完成保养维护，在精密注塑模具的结构设计中应用十分广泛。
