番茄酱瓶三腔挤出吹塑成型模具结构

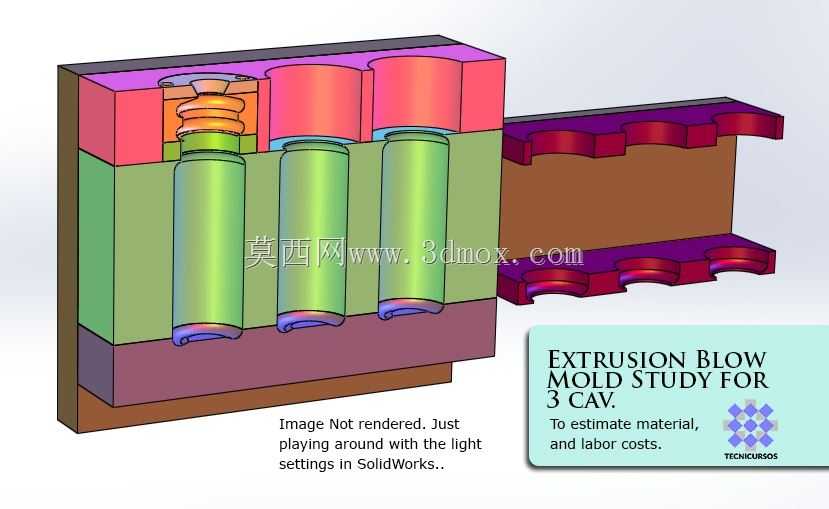

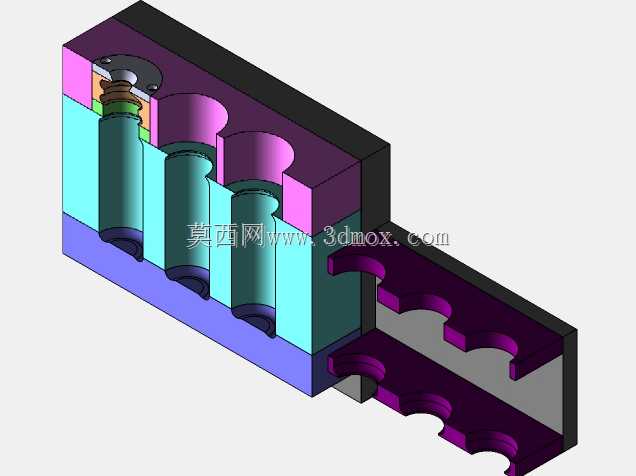

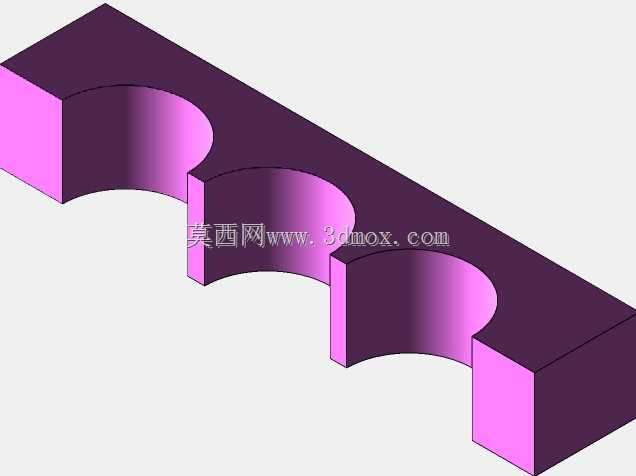

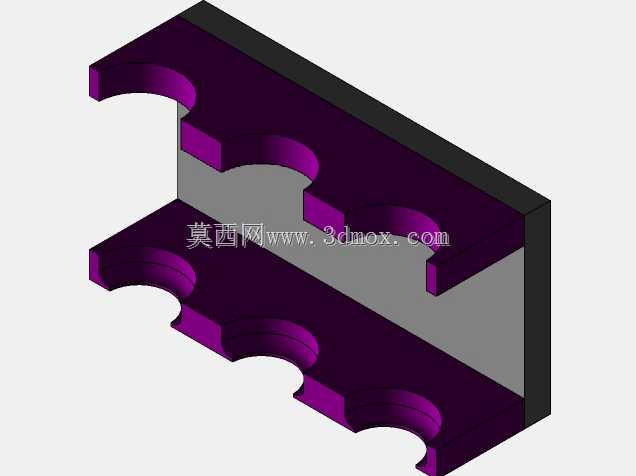

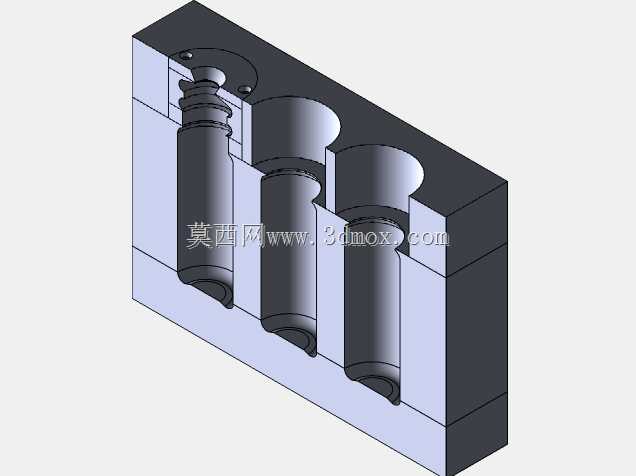

　　这套三腔挤出吹模结构，面向食品包装领域的番茄酱瓶量产场景设计，核心适配挤出吹塑成型工艺的生产节拍需求，在中小批量包装容器生产线上可直接对接常规挤出吹塑设备的模头安装位，无需额外定制转接工装。从结构布局来看，模具采用左右分模的哈夫结构，三个模腔沿模具宽度方向等距排布，相邻模腔的中心距匹配挤出模头的出料间距，确保型坯下落时可精准进入每个模腔的夹持范围，不会出现型坯偏斜导致的瓶壁厚薄不均问题。模腔的分型面沿瓶身轴向贯穿，合模时的贴合面做了0.02mm的精磨处理，避免合模缝处出现飞边，减少后续修边工序的人工投入。

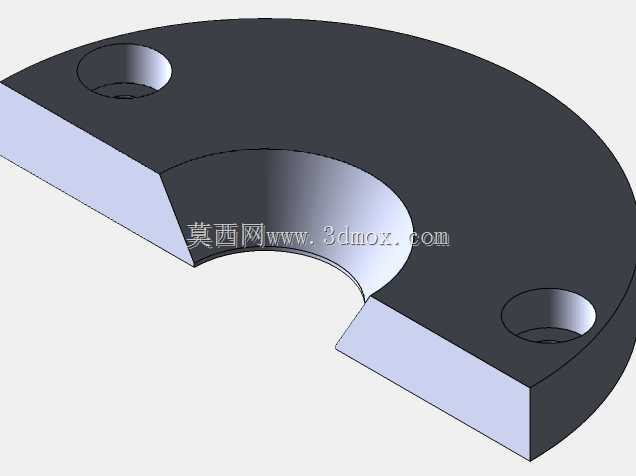

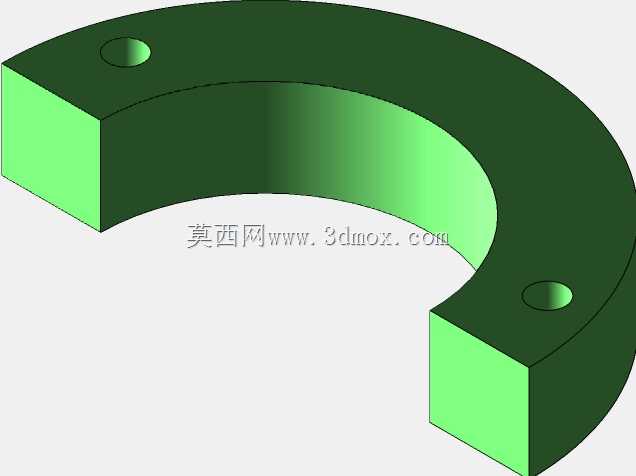

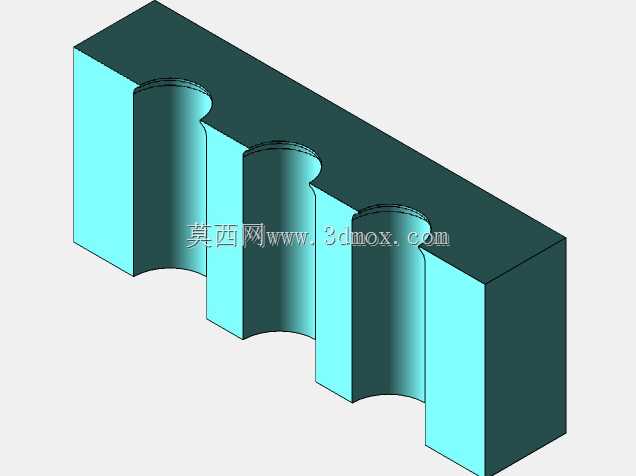

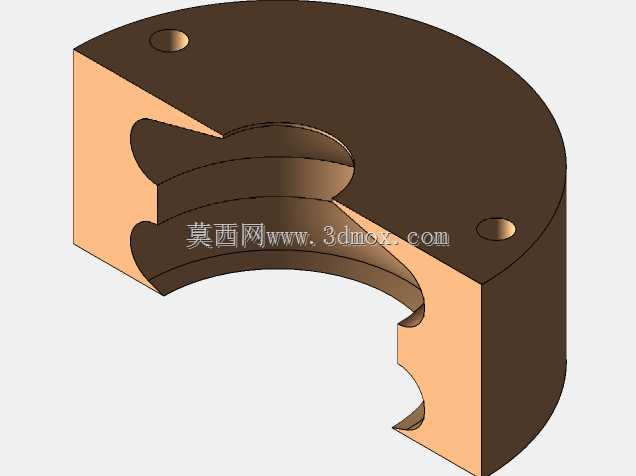

　　模腔内部的轮廓完全匹配番茄酱瓶的外形特征，瓶身的圆弧过渡处做了R2的圆角处理，避免吹塑时型坯在尖角处出现应力集中导致的破裂，瓶口位置设置了独立的夹持镶块，镶块采用耐磨模具钢制作，可单独拆卸更换，适配不同口径的瓶口规格调整需求，无需更换整套模体。模具的冷却水道沿模腔轮廓随形排布，水道距离模腔壁的距离控制在12-15mm之间，确保吹塑过程中瓶身各部位冷却速率一致，不会出现局部收缩变形导致的瓶身椭圆度超差问题。

　　从安装边界来看，模具的上下安装面设置了标准的U型安装槽，可直接固定在常规挤出吹塑设备的动定模安装板上，模具的总厚度适配设备的最大开模行程，开模后动定模之间的间距足够瓶体顺利脱出，不会出现脱模刮蹭瓶身的问题。模具的导向机构采用四个导柱导套结构，分别布置在模具的四个角位，导柱与导套的配合间隙控制在0.01mm以内，确保反复合模时模腔的对位精度，长期生产也不会出现分型面错位的问题。

　　在功能设计上，这套模具的三腔布局可在单次合模周期内完成三个瓶体的成型，相比单腔模具生产效率提升两倍以上，模腔底部设置了余料切除的刀口结构，合模时可直接将瓶口、瓶底的余料切断，开模后成品瓶可直接通过吹气脱模机构脱出，无需人工手动清理余料。模具的型腔表面做了镜面抛光处理，吹塑成型后的瓶身表面光洁度可达Ra0.8，无需后续表面处理即可直接满足食品包装的外观要求。针对番茄酱瓶的使用需求，模腔的瓶身位置预留了标签贴附的平面区域，该区域的轮廓度公差控制在0.1mm以内，确保后续自动贴标工序中标签可平整贴合，不会出现气泡、翘边问题。

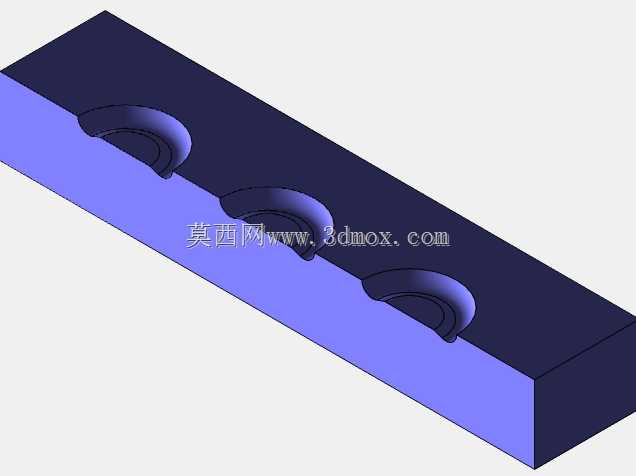

　　设计过程中重点考虑了生产过程中的物料成本与人工成本控制，模体采用组合式结构，易磨损的瓶口、瓶底位置均采用独立镶件，局部磨损后仅需更换对应镶件即可恢复模具精度，无需整体报废模体，大幅降低模具的长期维护成本。冷却系统的流道设计做了流量平衡优化，三个模腔对应的冷却水流道长度一致，进水口与出水口的温差控制在3℃以内，确保三个模腔成型的瓶体冷却收缩率一致，成品尺寸偏差可控制在0.2mm以内，满足自动化灌装线的容器尺寸公差要求，避免灌装时出现卡瓶、漏液问题。模具的排气槽开设在分型面的瓶身圆弧位置，排气槽深度控制在0.03mm，既可以快速排出模腔内的空气，避免瓶身出现气泡、缺料缺陷，又不会出现排气槽溢料产生飞边的问题。
