斜支式带孔安装支座结构练习构件

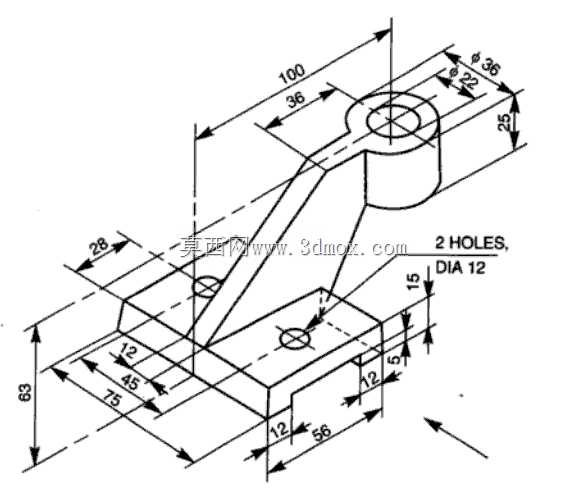

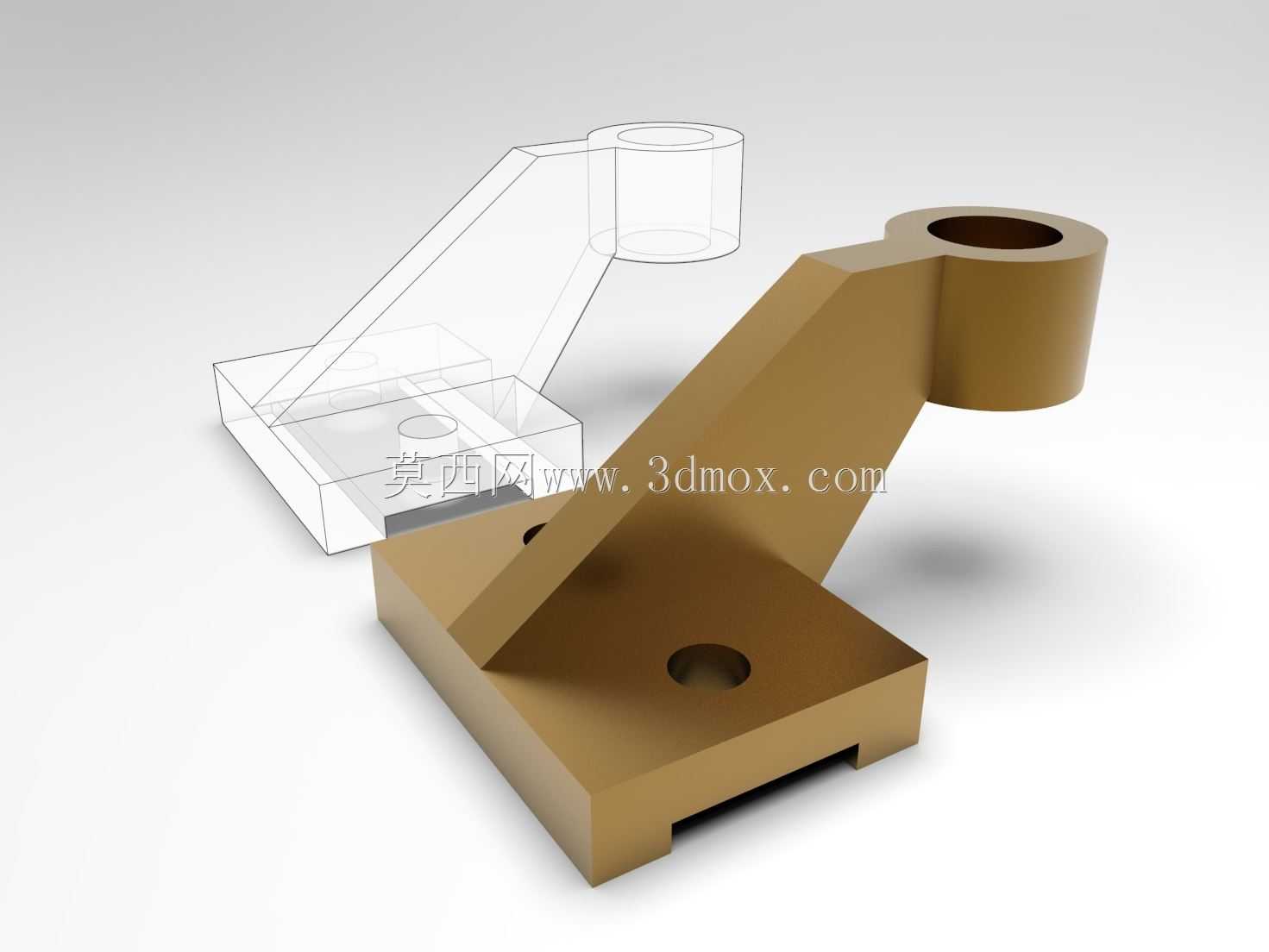

　　这类带斜向支撑臂的安装支座，在轻工自动化输送线的侧边导向机构、小型工装夹具的定位支撑模块里应用十分普遍，日常做结构设计时经常会碰到类似的异形支撑件需求，很多新手刚接触三维建模时，容易在斜臂与底座、筒状安装端的衔接处处理不好，要么出现壁厚不均，要么安装面的配合公差留得不合理，最后加工出来的零件要么装不上，要么受力后容易在转角处开裂。先从实际安装边界来说，这个构件的底座是带底部卡槽的矩形安装板，板上开有两个沉头安装孔，底部的卡槽是用来卡在设备型材的T型槽上做初步定位的，两个沉头孔的中心距要和常用的40系列、50系列工业铝型材的槽间距匹配，沉头深度要刚好容纳M6或者M8的内六角圆柱头螺钉，保证螺钉拧紧后头部不高出安装面，不会和上方的其他运动部件产生干涉。底座的厚度不能太薄，不然螺钉锁紧的时候容易把安装板压变形，一般这类小型支座的底座厚度控制在8到12毫米之间，既能保证足够的支撑刚性，又不会过多占用Z向的安装空间。斜向支撑臂是整个构件的受力核心，它的倾斜角度不是随便定的，要根据上方筒状安装端的中心高度来调整，这个构件的斜臂采用等壁厚的矩形截面，和底座、上端筒部的衔接处都做了圆角过渡，不要小看这些过渡圆角，要是做成直角衔接，应力集中系数会比圆角过渡高3倍以上，设备运行时长期受交变载荷的话，直角位置很容易萌生疲劳裂纹。斜臂的截面尺寸要根据上端承载的载荷来核算，要是用来安装小型导向轮、传感器支架，截面20*15毫米的壁厚3毫米就足够，

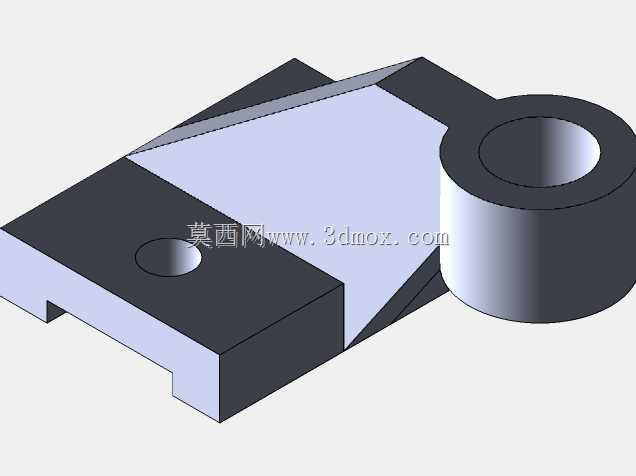

　　要是用来承托较重的执行元件，就要适当加大截面尺寸或者增加加强筋，不过这个练习构件没有额外加加强筋，是因为斜臂本身的倾斜角度已经把力的传导路径做顺了，载荷从上端筒部沿着斜臂直接传导到底座的安装面上，力流没有出现突然的转折，本身的刚性已经能满足初学者练习对应的轻载场景需求。上端的筒状安装孔是用来穿装转轴、导杆或者定位销的，孔的内径公差一般选H7级，要是和转动轴配合的话，内孔表面还要标注粗糙度要求，不能低于Ra1.6，不然转动的时候磨损会很快。筒部的高度要和配套的轴套、轴承宽度匹配，不能太窄，不然配合长度不够，轴装上去会晃，也不能太宽，不然会增加不必要的材料成本和整体重量。筒部和斜臂衔接的位置，要注意筒部的外圆和斜臂的侧面要完全相切融合，建模的时候要是用简单的拉伸加合并，很容易在衔接处出现碎面或者尖边，实际加工的时候这种位置要么刀具走刀不顺，要么打磨的时候很难处理光滑，正确的建模思路应该是先确定三个核心基准：底座的安装底面、上端孔的中心轴线、斜臂的倾斜支撑面，先把底座的轮廓和卡槽、安装孔做出来，再确定上端筒部的位置和尺寸，然后用放样或者凸台拉伸做出斜臂的基础实体，最后在所有衔接位置做等半径的圆角过渡，再检查各个安装面的平面度要求，保证底座安装面和型材表面贴合的时候间隙不超过0.05毫米，上端孔的轴线和底座安装面的平行度或者垂直度要根据实际使用场景标注，比如这个构件如果是用来安装水平导轮的，那上端孔的轴线就要和底座安装面保持平行，平行度公差控制在0.02毫米以内，

　　要是用来安装竖直的定位销，就要保证轴线和安装面垂直。另外底座底部的卡槽尺寸也要注意，卡槽的宽度要比对应铝型材的槽口宽度宽0.2到0.3毫米，方便安装的时候能顺利卡进槽里调整位置，卡槽的深度不要太深，一般3到5毫米就够，太深的话会削弱底座的结构强度，太浅的话定位效果不好，设备运行时容易出现偏移。很多新手建模的时候容易忽略安装时的操作空间，比如底座上的沉头孔位置，要留出足够的空间让内六角扳手能顺利伸进去拧紧螺钉，不要把孔的位置设计得离斜臂太近，不然扳手会被斜臂挡住，没法正常锁紧。还有整个构件的边缘都要做0.5到1毫米的倒角，去掉锐边毛刺，一方面是安装的时候不会划伤操作人员，另一方面也能避免零件在搬运、装配过程中因为磕碰产生掉渣或者变形。

　　从功能特性上来说，这种一体式的斜支座比分体拼接的支撑件刚性更好，没有装配间隙，长期使用不会出现松动移位的问题，适合用在对支撑位置精度要求比较高的地方，比如小型皮带线的侧边挡轮安装、检测工位的传感器支架固定、工装板的定位阻挡机构支撑这些场景，只要根据实际的安装高度、承载需求调整斜臂的角度和截面尺寸，就能快速衍生出不同规格的同系列支撑件，建模的时候把核心参数做成可配置的变量，后续改型的时候只需要调整几个参数就能生成新的模型，能大幅提高设计效率。做这类练习的时候，不要只盯着把形状画出来，要多思考每个结构对应的实际用途，每个尺寸为什么要定成这个数值，每个公差、倒角、圆角的存在是为了解决什么实际问题，这样练出来的建模能力才是能用到实际工作里的，而不是只会画个看起来像的样子，真到出加工图的时候到处都是问题。
