SolidWorks入门级凹凸配合拼接练习构件

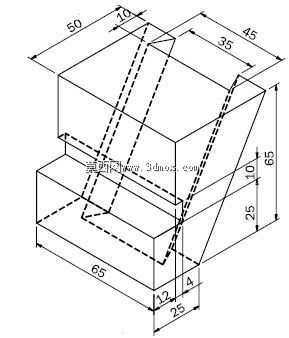

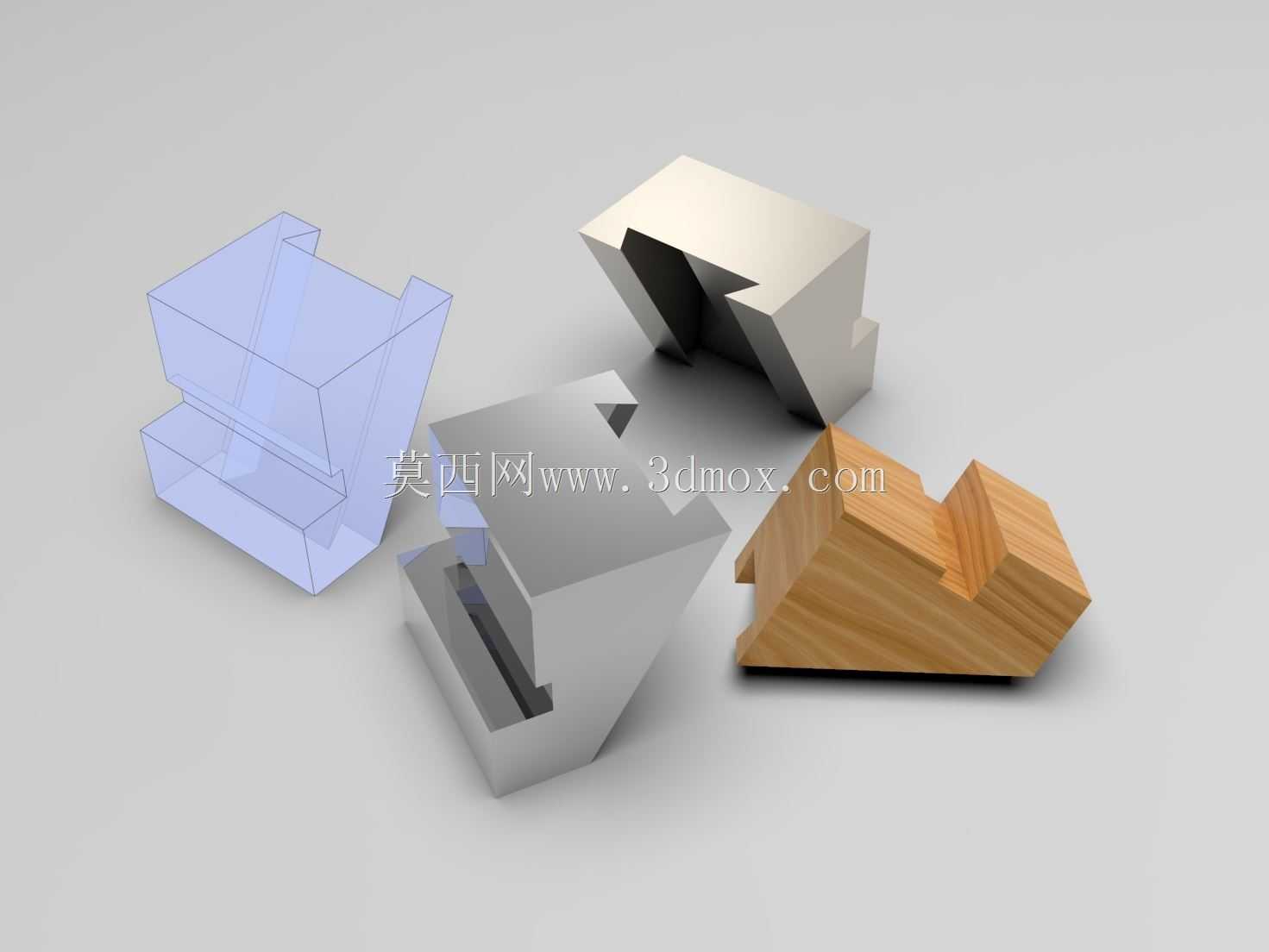

　　这套凹凸配合拼接练习构件，是面向三维结构设计初学者打造的基础训练载体，核心围绕机械结构中最常见的凹凸嵌合配合逻辑展开，能帮助新手快速掌握实体建模中拉伸、切除、配合约束等核心操作的实际应用逻辑。从实际工业场景来看，这类凹凸嵌合结构是工装夹具定位、模具分型配合、非标设备快拆连接结构的核心基础单元，小到电子设备的卡扣连接，大到重型机械的定位镶块，其核心配合逻辑都和这套练习构件的设计思路同源。构件一共包含四个独立的拼接单元，分别采用透明半透、金属质感、木纹质感做视觉区分，方便练习者在装配过程中快速识别不同配合面的对应关系，每个单元的凹凸结构都做了等截面设计，没有复杂的曲面特征，完全匹配入门阶段的建模能力范围，

　　不会因为特征复杂度太高打击初学者的练习积极性。从设计思路上看，这套练习构件没有设置冗余的装饰特征，所有结构都服务于配合训练的核心目标：每个单元的凸台尺寸和对应凹槽的尺寸做了严格的公差预留模拟，建模过程中需要练习者精准控制草图的尺寸约束，避免出现过定义或者欠定义的问题，同时在装配阶段需要练习重合、同轴心等基础配合命令的使用，理解装配体中零件自由度的约束逻辑。从安装边界和尺寸逻辑来看，四个单元拼接完成后形成一个规整的矩形组合体，单个构件的外形尺寸控制在常规练习件的合理范围内，不需要设置特殊的建模基准，直接采用系统默认的上视、前视、右视基准面就可以完成所有特征的创建，能帮助初学者养成依托基准面开展建模的良好习惯。在实际的建模练习过程中，

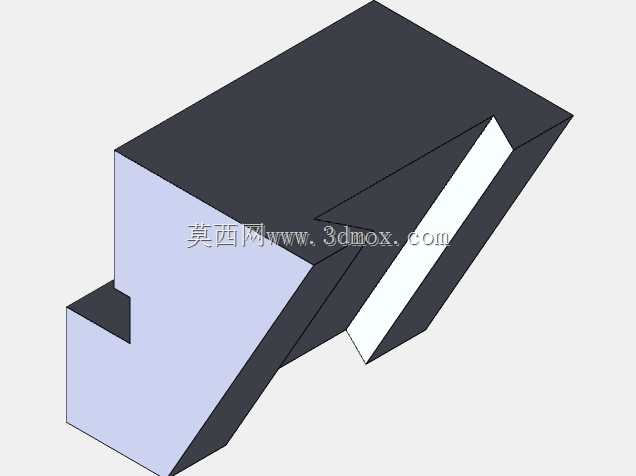

　　练习者可以先从单个零件的建模入手，先绘制单个构件的截面草图，通过拉伸凸台/基体命令生成基础实体，再通过拉伸切除命令生成对应的凹槽或者凸台结构，过程中可以重点练习草图的几何约束、尺寸标注的规范，理解特征建模的先后顺序对最终模型可编辑性的影响；完成单个零件建模后，可以进入装配体环境，依次插入四个构件，通过选择对应的配合面添加配合约束，过程中可以观察不同配合类型对零件自由度的限制效果，理解完全约束和欠约束的区别，还可以通过干涉检查功能验证自己建模的尺寸是否准确，如果出现干涉就回到零件环境调整对应特征的尺寸，形成建模-装配-校验的完整练习闭环。这类基础练习构件虽然结构简单，但是覆盖了三维机械建模最核心的基础操作逻辑，

　　很多新手在刚接触三维建模时容易跳过这类基础练习，直接去做复杂的设备模型，往往会因为基础操作不熟练出现很多建模错误，比如草图过定义、特征顺序混乱、配合约束错误等问题，反而拖慢了学习进度。扎实完成这类基础配合构件的练习，能帮助初学者快速建立三维建模的空间思维，理解机械结构中配合关系的核心逻辑，为后续开展复杂工装、非标设备、模具结构的建模工作打下坚实的基础。在实际的工业应用中，这类凹凸配合结构的应用场景非常广泛，比如工装夹具上的定位镶块，就是通过凹凸配合实现快速定位和更换，不需要额外的紧固件就能保证定位精度；还有注塑模具的分型面镶件，也是采用类似的凹凸嵌合结构，保证合模时的定位精度，避免出现飞边等产品缺陷；甚至日常所见的快拆式货架连接结构、模块化工作台的拼接单元，核心都是这类凹凸配合逻辑的延伸。练习者在完成这套构件的基础建模和装配练习后，还可以尝试做拓展训练，比如给配合面添加不同的公差值，模拟间隙配合、过渡配合、过盈配合的不同效果，或者在现有结构基础上添加锁紧结构，拓展成可以实际使用的快拆连接单元，把基础练习的内容和实际工业应用场景结合起来，真正做到学以致用，而不是仅仅完成软件操作的机械重复。
