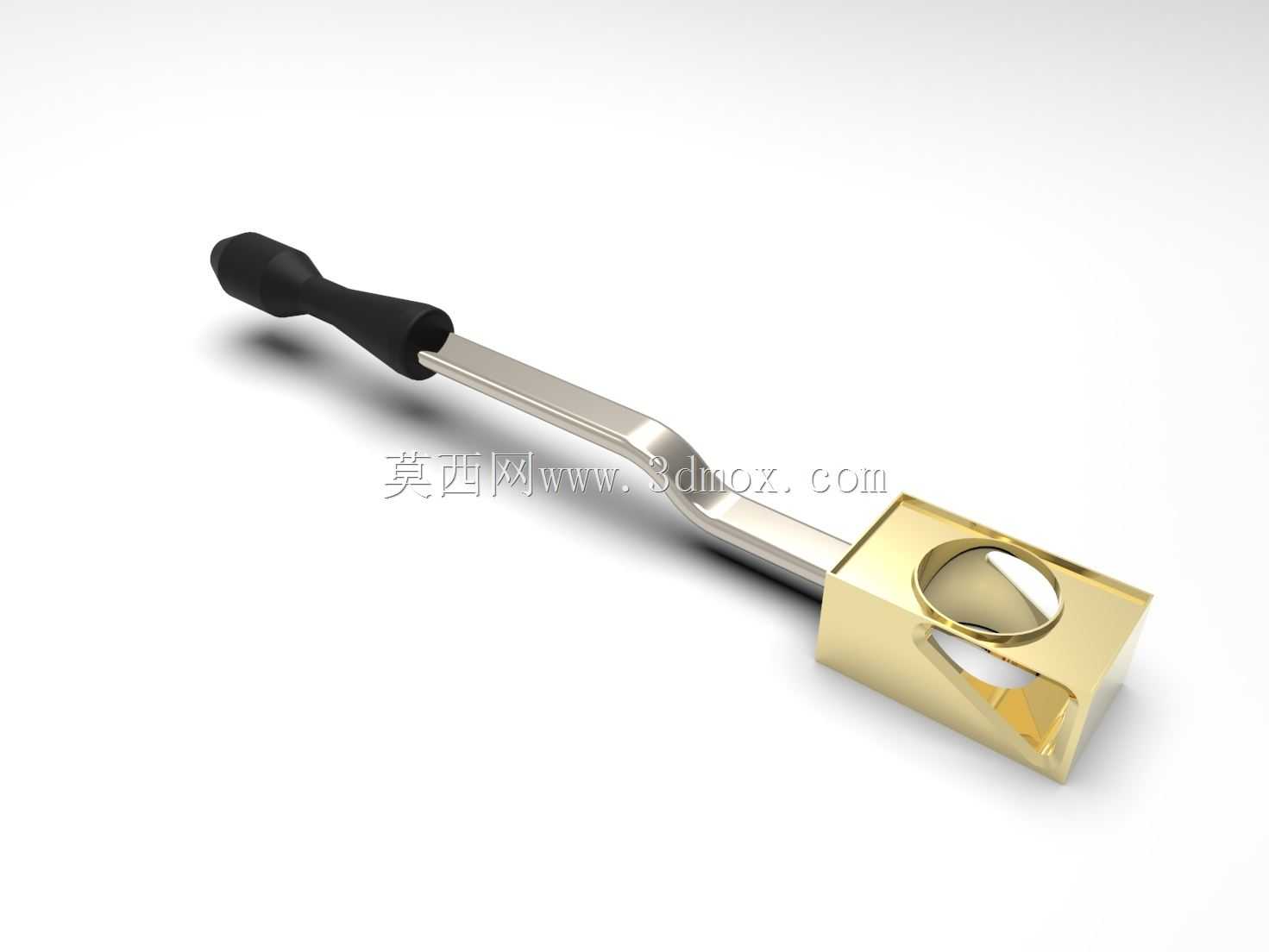

带黑色握柄的金属操作扳杆组件

　　这类带握持端的扳杆组件，常应用在小型工装夹具的锁紧工位、检测设备的档位切换结构、以及轻型实验装置的手动调节环节中，区别于大扭矩重型扳手，它的设计定位是小行程、低载荷的频繁手动操作场景，操作人员单手握持即可完成扳动、卡位、复位整套动作，不需要额外施加过大的轴向力，适配日常生产中需要快速切换工位状态、且操作频次较高的手动调节点位。

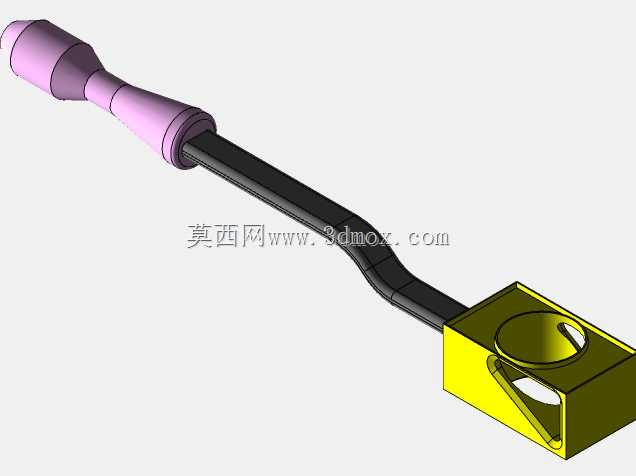

　　从功能特性上看，组件分为三个功能段：末端的黑色握持段采用符合人体工学的曲面造型，表面做了防滑的哑光处理，握持时不会因为手上沾有少量切削液或者车间油污出现打滑，握持段的直径控制在18mm左右，长度约70mm，刚好适配成年男性单手握持的掌宽范围，长时间反复操作也不会出现硌手的问题；中间的金属杆身做了折弯结构，这个折弯角度不是随意设定的，是根据操作时的人手施力角度、以及安装座的避让空间计算得出，既保证扳动时杆身不会和安装基座的边缘发生干涉，又能让操作人员在手腕自然下垂的状态下完成施力，不需要刻意抬高手臂或者扭转手腕，降低长期操作的疲劳感；前端的金属安装座是整个组件的受力核心，方块式的基座结构上开有圆形的铰接孔，孔壁做了倒角处理，装配时可以快速对准铰接销轴，基座侧面的斜向开槽是卡位结构，扳动到指定角度时，槽口会卡在设备预设的定位销上，实现位置锁定，不会因为设备运行的轻微震动出现松脱移位。

　　设计思路上，整个组件优先考虑操作的人机合理性与装配的便捷性，杆身和安装座采用一体式的金属加工成型，没有额外的焊接拼接结构，避免长期受力后焊缝处出现断裂隐患，杆身和握持段的连接位置做了滚花压配处理，装配后握柄不会和金属杆发生相对转动，使用过程中不会出现握柄松脱打转的问题。安装边界方面，前端方形安装座的边长控制在32mm左右，厚度16mm，中间的铰接孔直径为12mm，适配常规的M10铰接销轴，安装时只需要在设备的对应安装板上预留35mm见方的安装空间，以及对应位置的销轴孔即可完成装配，不需要额外加工复杂的安装槽位；整个组件扳动时的活动行程范围内，杆身扫过的空间半径约120mm，设计设备安装位时需要在这个半径范围内避开其他突出的结构件，防止扳动过程中出现碰撞卡滞。

　　从实际使用的场景适配来看，这类扳杆不需要配套复杂的气动或者电动驱动结构，纯手动操作的特性让它很适合用在没有气源、电源的户外简易工装，或者是需要人工感知操作反馈的精细调节工位，比如小型焊接工装的快速压紧、非标检测设备的测试档位切换、教学实训装置的手动操作演示环节，都能看到这类结构的应用。结构细节上，金属杆身的表面做了抛光处理，安装座的表面做了亮面镀层，既可以提升零件的防锈能力，在车间日常使用中不容易被切削液腐蚀生锈，也能降低表面的粗糙程度，清洁的时候只需要用车间抹布擦拭即可去除表面的油污和切屑，不需要额外的维护保养。铰接孔的内部公差控制在H7级别，和销轴配合时间隙适中，既不会因为间隙过大出现扳动时的晃动感，也不会因为间隙过小导致扳动卡涩，长期使用磨损后，只需要更换对应的铰接销轴即可，不需要更换整个扳杆组件，降低了后期的维护成本。握持段的材质选用耐磨的非金属材质，耐车间常见的油污、切削液腐蚀，长期握持表面也不会出现掉屑或者粘手的问题，即使在零下的低温车间环境中，握柄也不会像金属材质那样过于冰手，提升冬季操作的舒适度。整个组件的受力点集中在前端安装座的铰接位置，设计时已经通过结构优化避免了应力集中，在常规的手动操作力范围内，杆身不会出现弯曲变形，安装座也不会出现开裂问题，能够满足上万次的反复扳动使用需求。
