商超袋装商品塑料悬挂挂条结构设计

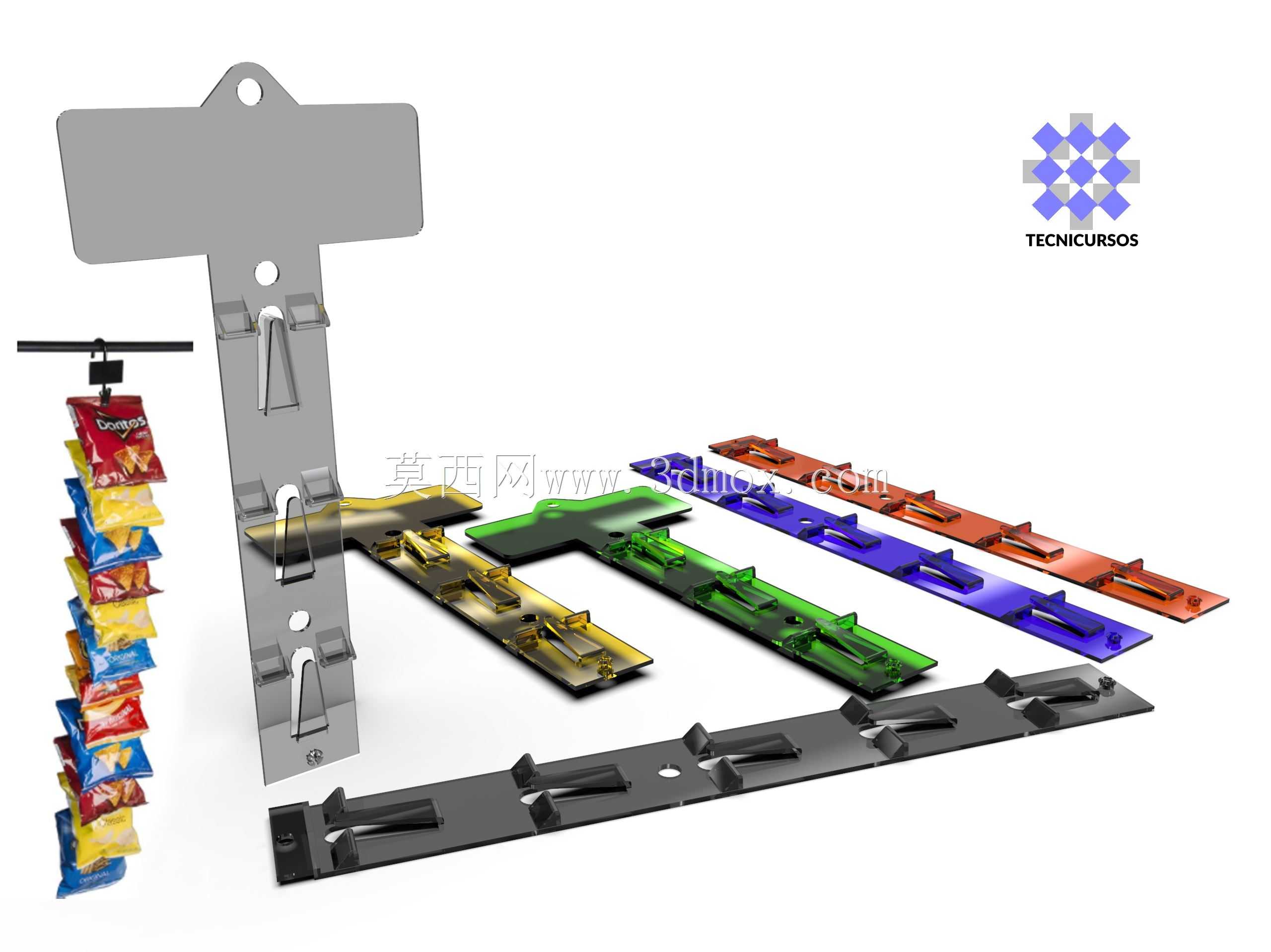

　　这类塑料挂条的核心应用场景集中在快消品终端零售环节，尤其是便利店、商超的零食区、小百货区，用来解决小规格袋装商品无法直立摆放、零散堆叠易滑落的陈列痛点，相比传统金属挂钩，塑料一体成型的挂条自重更轻，不会对货架横梁造成额外负载，同时批量采购成本更低，适配快消品高频更换陈列的运营需求。从实际使用逻辑来看，挂条上端的挂孔是核心安装基准，设计时需要匹配市面主流货架挂杆的通用直径，预留0.2-0.5mm的装配间隙，既保证挂装后不会因为顾客取放商品产生的晃动脱落，又能让运营人员快速拆装调整陈列位置，不需要额外工具辅助。挂条本体上分布的多组弹性卡扣是功能核心，每个卡扣的开口角度、回弹行程都经过反复验证，常规厚度的复合塑料包装袋封边可以直接卡入，

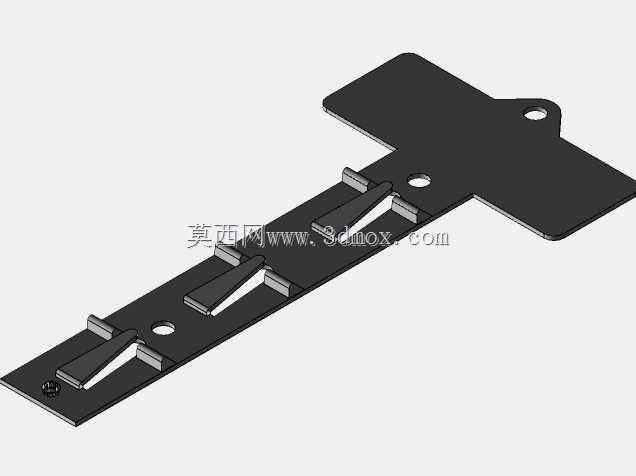

　　卡扣内侧的微凸止退结构能避免包装袋因为商品自重滑脱，同时顾客取货时只需要轻拉袋体就能取出，不会扯坏包装袋或者带落相邻的商品。设计初期最先考虑的是材料选型，因为挂条需要长期承受多袋商品的悬挂载荷，同时要适应商超内常温、偶尔有清洁喷淋的使用环境，选用韧性较好的PP或者改性ABS材料，一体注塑成型，不需要额外装配金属嵌件，避免长期使用后出现锈蚀污染商品的问题。挂条的整体长度根据常规货架的层间高度做了适配，单条挂条上的卡扣数量控制在6-8个，既能保证单条挂条的陈列容量，又不会因为挂装商品过多导致下端下垂幅度过大，影响下层货架的商品摆放。挂条顶部的平板区域做了加厚处理，这个位置是挂装时的主要受力点，

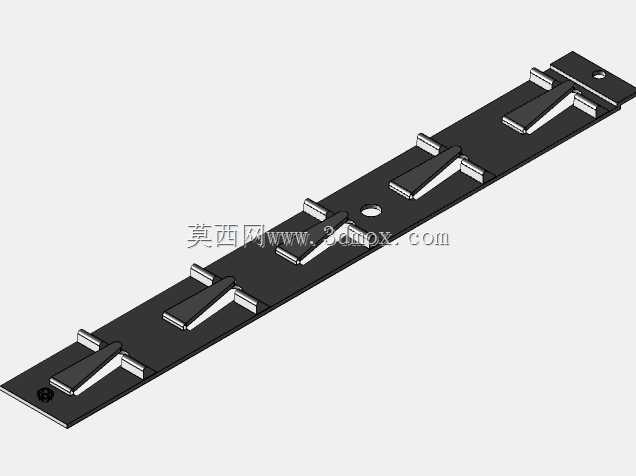

　　加厚2mm的结构能避免长期悬挂后挂孔位置出现应力开裂，延长挂条的重复使用寿命。不同颜色的挂条并非单纯做外观区分，实际终端使用中，运营人员会用不同颜色对应不同品类的商品，比如绿色对应休闲零食、蓝色对应日化小用品、红色对应促销商品，能帮助顾客快速定位目标商品，也能降低理货人员的盘点整理难度。挂条的背部做了平直的贴合面，当挂装在侧挂式货架或者墙面挂杆上时，整个挂条能贴合安装基面，不会因为商品重量不均出现歪斜扭转的情况。卡扣的位置做了等距排布，相邻卡扣的中心距控制在80mm左右，这个间距刚好适配常规小袋装零食的宽度，挂装后相邻商品不会互相挤压遮挡包装正面的品牌信息，保证陈列的视觉整齐度。考虑到3D打印快速打样验证的需求，

　　整个挂条的结构没有复杂的倒扣或者薄壁死角，打印时不需要添加过多支撑，就能快速打出功能样件，直接装到货架上做承载测试，验证卡扣的卡紧力、挂孔的装配适配性，能大幅缩短结构迭代的周期。挂条最下端的位置没有设置卡扣，预留了15mm的手持段，理货人员调整挂条位置时可以直接握持这个位置，不会碰乱已经挂好的商品。整个挂条的边缘都做了R1.5的圆角处理，没有尖锐的飞边棱角，避免理货或者顾客取货时划伤手部，符合零售终端用品的安全要求。从结构强度的角度看，挂条本体的截面做了微弧形的加强设计，不需要额外增加筋位就能提升整体的抗弯曲性能，在挂满额定重量商品的情况下，挂条的整体下垂挠度控制在5mm以内，不会出现明显的弯折变形。卡扣的弹性臂厚度做了梯度设计，靠近挂条本体的位置稍厚，卡扣开口端稍薄，既保证卡扣的连接强度，又能提供合适的卡入弹力，不会出现卡接过紧导致装袋困难、或者卡接过松容易掉货的问题。针对不同厚度的包装袋，卡扣的开口预留了1-3mm的适配范围，从薄的PE材质零食袋到稍厚的铝箔复合袋都能稳定卡持，不需要针对不同商品更换不同规格的挂条，提升了配件的通用适配性。
