五加仑短瓶盖专用开瓶器注塑模设计

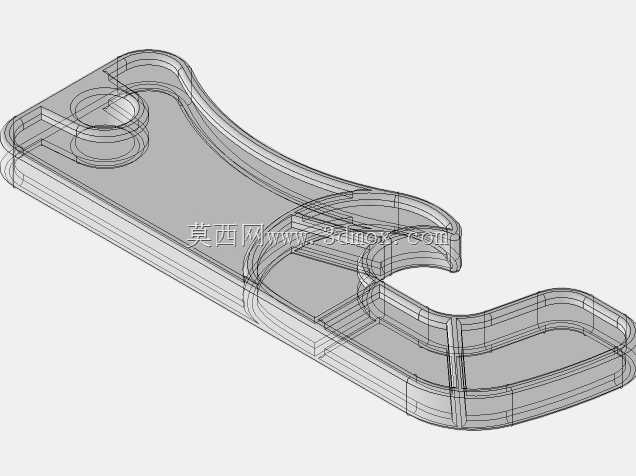

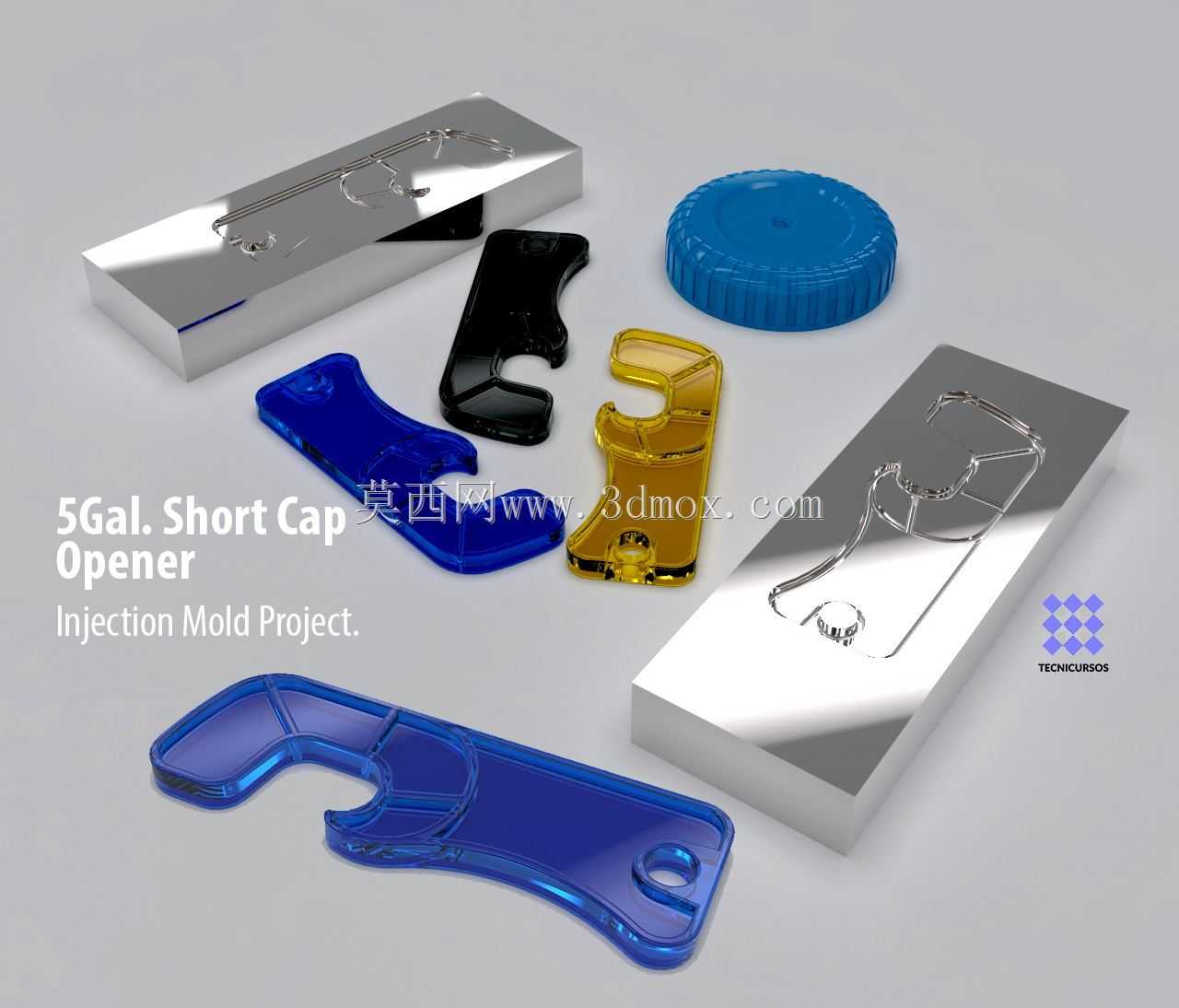

　　这套开瓶器注塑模对应生产的是五加仑桶装水短瓶盖专用开启工具，日常应用场景覆盖桶装水配送站点、办公场所饮水区、家庭桶装水使用场景，解决传统开盖方式易伤手、易损坏瓶盖密封结构的实际问题。从功能特性来看，成型后的开瓶器采用贴合人手握持的弧形轮廓，端部设置与短瓶盖防滑齿完全匹配的卡接凸缘，施力时可均匀传递扭矩，无需过度用力即可撬开密封瓶盖，同时避免开盖过程中瓶盖碎屑掉入桶内造成水质污染。设计阶段首先围绕开盖动作的受力路径做结构优化，将握持区域的厚度设置为3.2mm，既保证ABS材质成型后的抗弯折强度，反复施力不会出现断裂变形，又不会因壁厚过大导致注塑件表面出现缩痕、内部产生气泡影响外观与结构强度。模具采用一模两腔的布局结构，

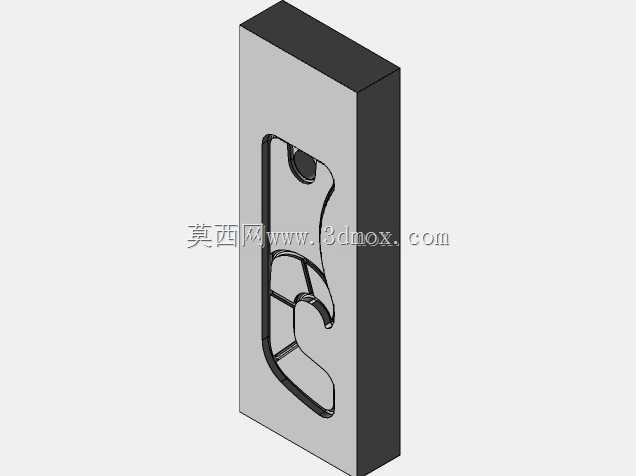

　　两个型腔分别对应开瓶器的左右对称成型位，进胶点设置在开瓶器尾部的挂孔位置，避免进胶痕迹残留在握持与卡接功能区域，影响使用手感与配合精度。分型面沿着开瓶器的最大轮廓线设置，确保开模时塑件不会粘定模，同时减少分型面处的飞边修整工作量，降低后续人工处理成本。冷却水路围绕型腔做环绕式排布，距离型腔壁的距离保持在12-15mm区间，保证ABS熔体充模后可以均匀冷却，减少塑件翘曲变形量，将成型后的开瓶器平面度控制在0.15mm以内，确保卡接部位与瓶盖的配合精度。顶出机构采用顶杆与顶块结合的方式，在开瓶器的弧形受力部位设置矩形顶块，其余平面区域设置圆形顶杆，避免顶出过程中塑件出现顶白、顶穿的缺陷，保证成型后塑件的外观完整性。

　　模具的安装边界适配常规120吨卧式注塑机的拉杆间距，模架采用标准龙记模架，无需额外定制模架配件，降低模具加工与装配成本。成型零件采用预硬钢材质，型腔表面做抛光处理至SPI A2级别，保证成型后的开瓶器表面光滑无划痕，透明ABS原料成型后可获得良好的透光外观效果，彩色原料成型时也能保证色泽均匀。设计过程中还针对开瓶器的挂孔结构做了抽芯机构优化，采用斜导柱侧向抽芯结构，开模过程中自动完成挂孔部位的型芯抽出，无需额外的人工操作，提升注塑生产的自动化程度，减少单模成型周期。考虑到桶装水使用场景中开瓶器可能接触水渍，材质选用食品级ABS原料，模具成型部位的钢材做防锈处理，避免长期生产过程中型腔生锈污染塑件，满足接触饮用水相关配件的卫生要求。

　　整套模具的导向机构采用导柱导套配合，导柱设置在动模侧，导套设置在定模侧，合模时的定位精度控制在0.02mm以内，避免型腔错位导致塑件出现错边缺陷，保证开瓶器的轮廓尺寸一致性。排气槽开设在分型面的熔体填充末端，深度控制在0.02mm，既可以顺利排出型腔内的空气，避免塑件出现烧焦、缺胶的缺陷，又不会产生飞边影响塑件外观。
