带提手方形塑料储液容器场景设计

　　日常接触到的日化类、家用清洁类液体盛装容器，这类带一体式提手的方形塑料壶是流通量极大的包装结构，很多结构工程师在接触民用包装类项目时，都会碰到这类产品的建模与结构验证需求。这个场景里的容器主体采用HDPE吹塑成型的常见工艺路线，整体轮廓做了大圆角过渡，避免吹塑过程中应力集中导致的壁厚不均问题，同时方形截面的主体能在仓储堆码时最大化利用托盘与货架的平面空间，相比同容量的圆形容器，堆码密度能提升20%左右，这也是民用清洁类液体产品偏爱方形容器的核心原因之一。顶部的一体式提手做了内凹式的弧形过渡，提手内侧的握持面做了1.5度的脱模斜度，同时边缘做了R3的圆角处理，避免用户满装液体提拿时硌手，提手与容器主体的连接位置做了局部加厚，

　　通过有限元受力分析可以验证，满装4L左右液体时，连接位置的最大应力远低于HDPE材料的屈服强度，不会出现提手断裂的问题。容器的注液口设置在顶部一角，采用标准的螺旋密封结构，口部的尺寸匹配市面上通用的旋盖尺寸，不需要单独开制配套的盖体模具，能大幅降低整套包装的开模成本，口部与主体的连接位置做了一圈加强筋，避免旋盖拧紧时口部出现变形导致的密封失效问题。容器正面预留了足够的贴标平面，平面度控制在0.2mm以内，能保证不干胶标签粘贴后不会出现翘边、气泡的问题，标签区域的四周做了微小的下沉台阶，能在运输过程中避免标签被相邻容器剐蹭脱落。容器底部做了内凹的支撑脚结构，四个角的支撑点高度一致，放置在平面上时不会出现晃动，

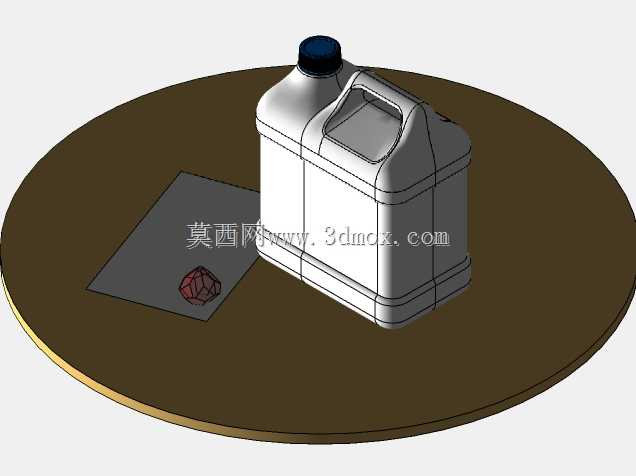

　　同时底部的内凹结构能在堆码时与下层容器的顶部形成限位，避免运输过程中堆垛滑落。整个场景的建模过程中，优先采用曲面建模的方式构建主体的外轮廓，通过放样、曲面剪裁、加厚的方式生成实体结构，提手部分通过多截面实体与主体做布尔合并，所有的圆角过渡都按照实际吹塑工艺的要求设置，避免出现工艺上无法实现的尖角结构。这类容器的壁厚控制是设计的核心，吹塑工艺下主体壁厚一般控制在0.8-1.2mm之间，提手与口部的位置局部加厚到1.5-2mm，既可以保证整体的结构强度，又能尽可能降低材料的用量，控制单瓶的生产成本。在实际的项目验证中，还需要考虑容器的跌落测试要求，满装液体从1.2米高度自由跌落至水泥地面时，不能出现开裂、漏液的问题，

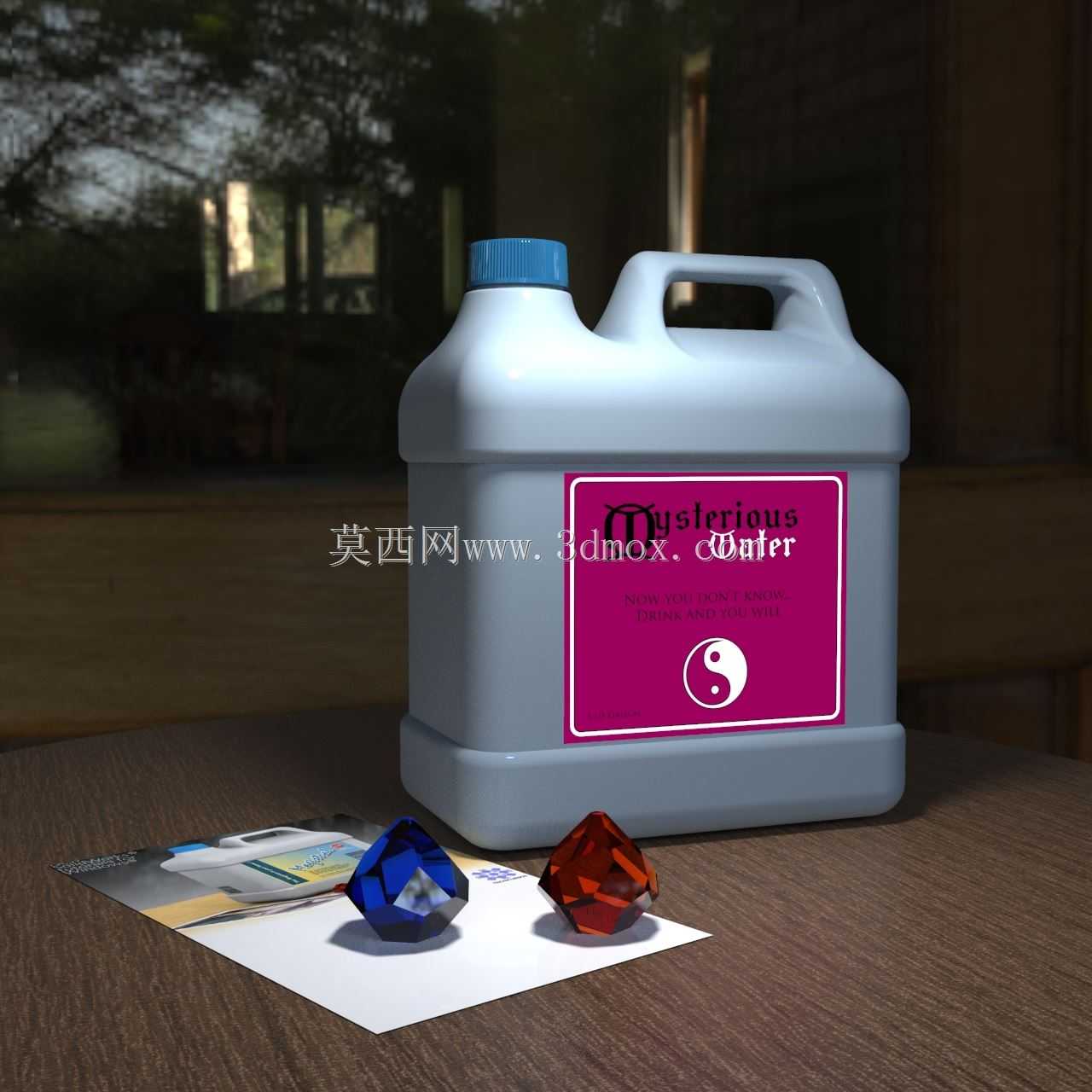

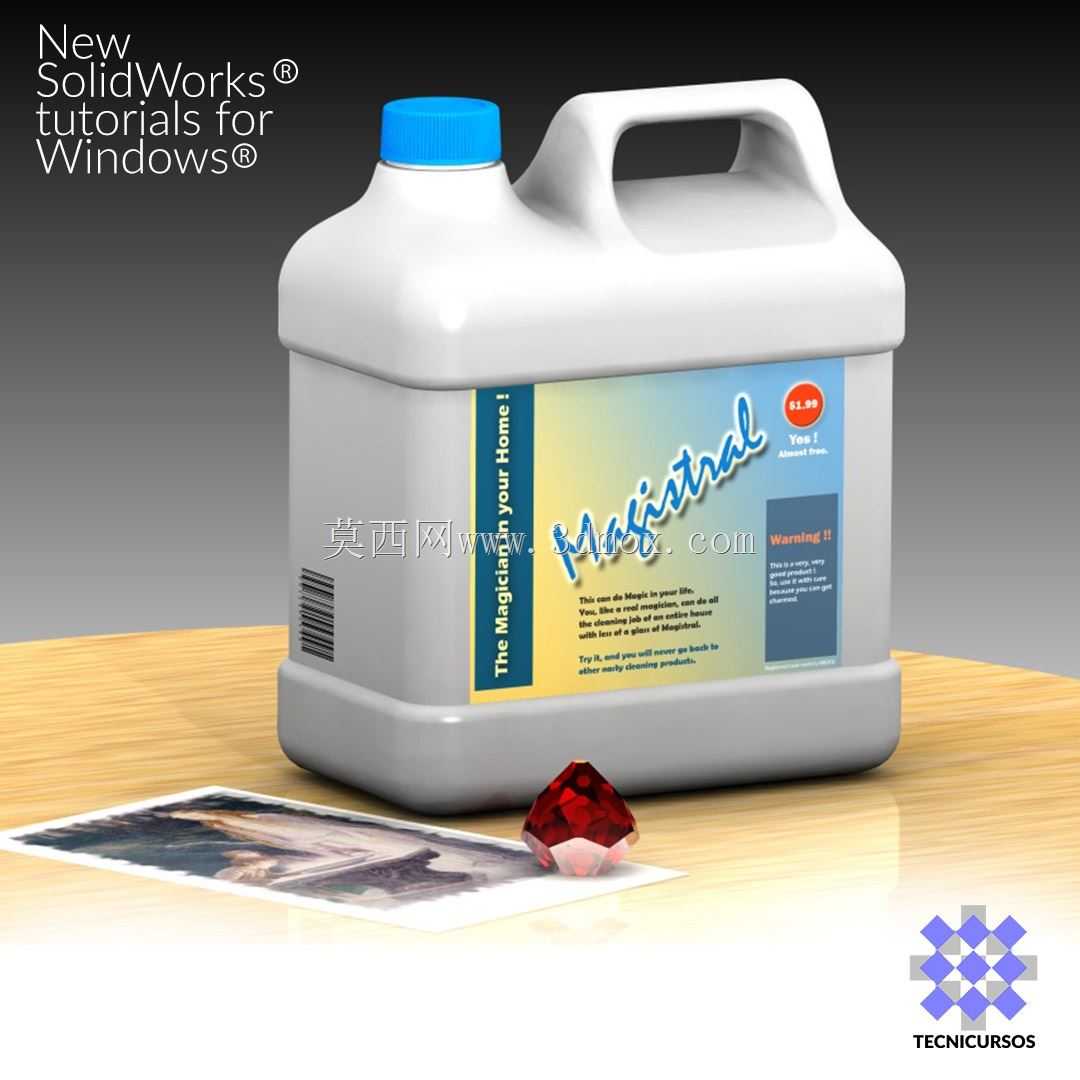

　　这就要求在建模阶段就对各个转角的位置做应力校核，调整圆角大小与局部壁厚，保证冲击能量能够被均匀分散。另外容器的侧面做了微小的内凹弧度，一方面是提升握持时的贴合度，另一方面是吹塑脱模时能减少脱模阻力，避免主体表面出现拉伤的痕迹。场景中搭配的桌面、装饰件主要是用于渲染时的效果展示，核心的结构部分全部围绕容器本身的工艺与使用需求展开，建模时的尺寸边界完全按照实际流通的同类产品尺寸设定，整体高度控制在260mm左右，主体宽度180mm，厚度120mm，满装重量控制在4.5kg以内，符合单人单手提拿的重量舒适区间。
