带集成把手的大容量洗护液包装瓶结构

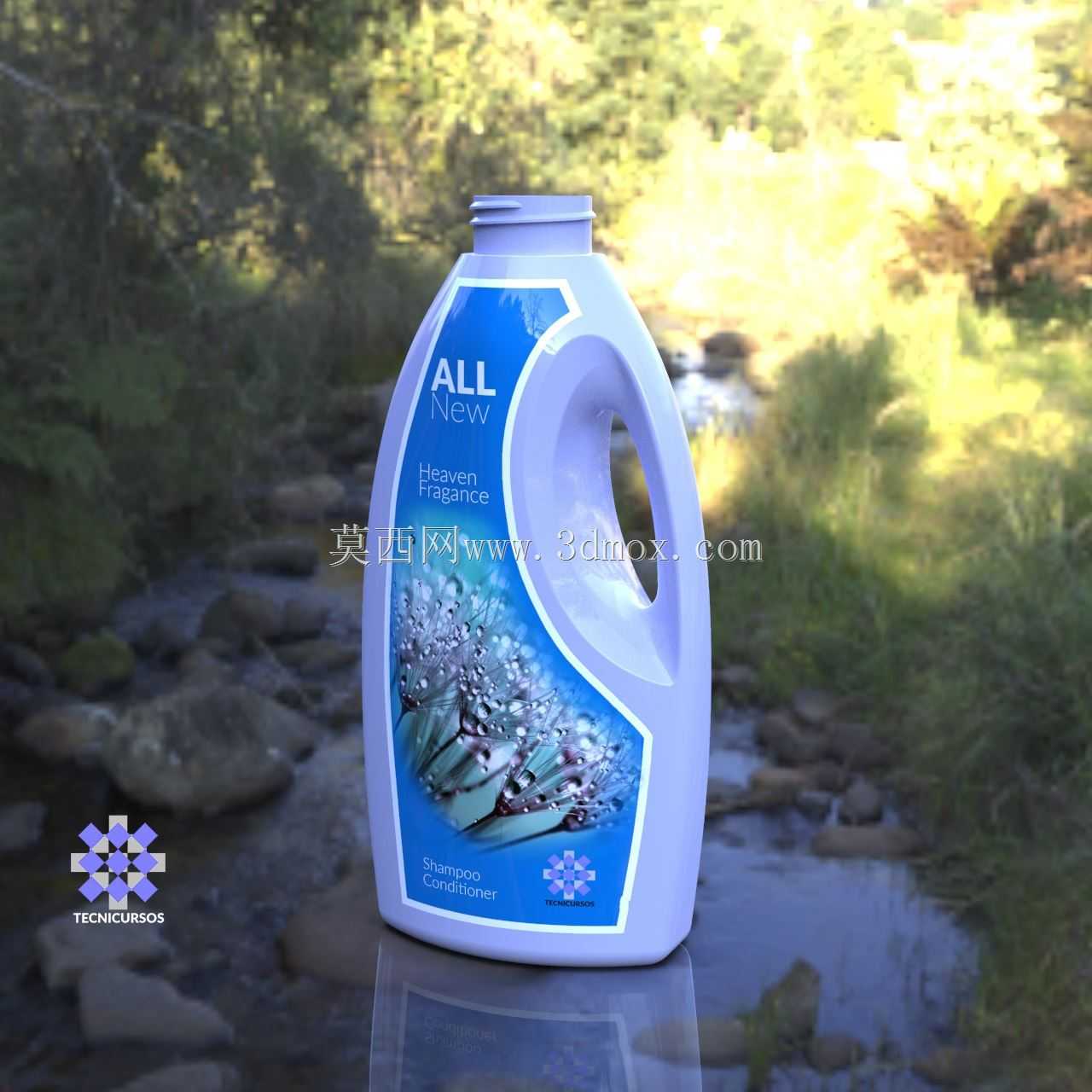

　　日常洗护类液体包装的结构设计，往往需要兼顾灌装适配、握持搬运、堆码稳定性与外观辨识度，这款带一体化把手的大容量洗护包装瓶，正是针对家用清洁、衣物洗护类大容量液体盛装场景开发的结构方案。从实际使用场景来看，这类1.5L-2L级别的包装瓶，需要适配日化生产线的高速灌装流程，瓶口采用标准外螺纹结构，可匹配通用旋盖设备的封盖扭矩要求，瓶口内径设计兼顾灌装流速与防溅需求，避免高速灌装时液体反涌溢出，同时瓶口端面的平面度控制在合理公差范围内，保证铝箔封口的密封性，杜绝运输存储过程中的渗漏问题。瓶身侧面的一体化把手是整个结构设计的核心，不同于额外加装把手的包装方案，这款瓶身的把手与主体采用一体吹塑成型，

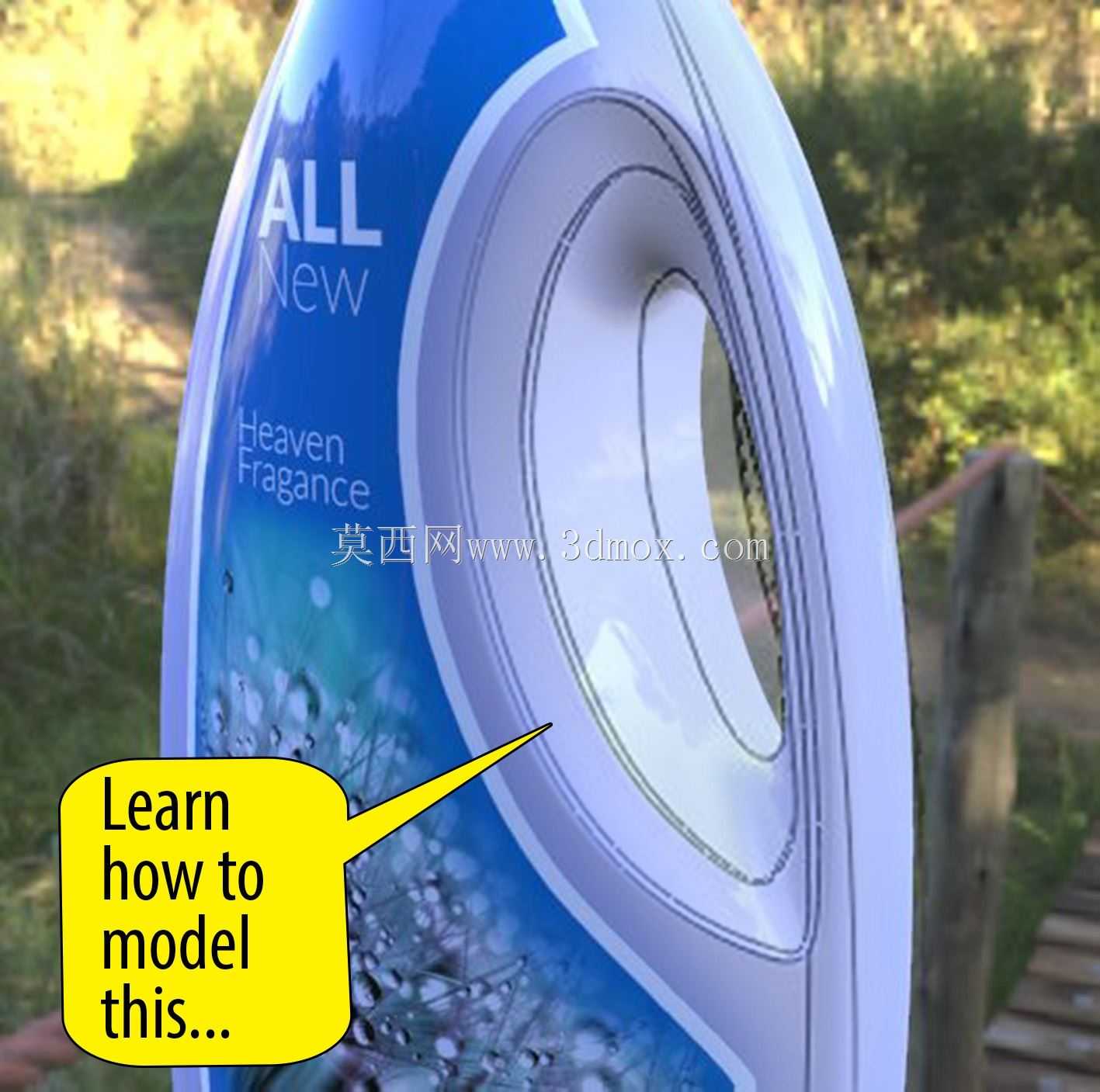

　　把手内侧的弧形轮廓完全贴合成年人手掌握持的自然曲度，握持区域做了微幅内凹的防滑处理，即使瓶身满载液体总重接近2kg时，单手握持搬运也不会出现硌手、滑脱的问题；把手与瓶身主体的连接区域做了渐变圆弧过渡，避免应力集中导致的运输跌落开裂问题，经过实际跌落验证，在1.2米高度自由跌落至水泥地面时，连接区域无开裂、漏液情况，满足日化产品运输包装的强度要求。瓶身的贴标区域做了微幅内凹的平面设计，不同于完全弧面的瓶身，这个内凹平面可以保证不干胶标签粘贴后无褶皱、无翘边，标签边缘与瓶身曲面平滑过渡，既提升了外观的整洁度，也避免标签边缘在搬运过程中被剐蹭起翘。瓶底采用内凹式加强筋结构，中心区域内凹，周边分布六道径向加强筋，

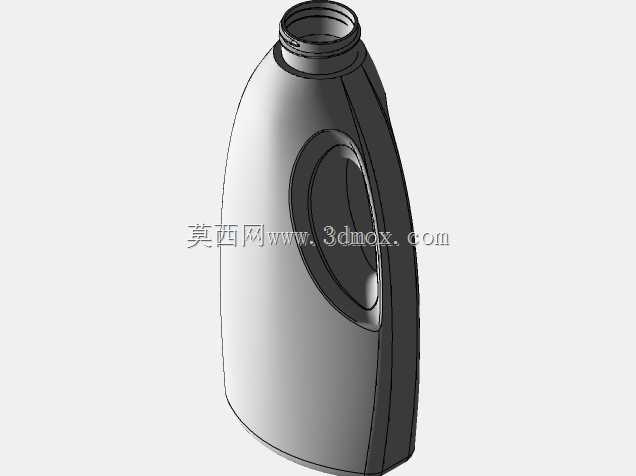

　　既保证了瓶身放置时的平面稳定性，不会因为瓶底轻微变形出现放置歪斜的问题，也提升了瓶底的承重能力，多层堆码时上层瓶体的重量可以通过加强筋均匀传导，不会出现瓶身下陷变形的情况。从建模实现的角度来看，这类异形吹塑件的建模需要重点处理曲面的连续性，把手与瓶身的过渡区域需要做到G2连续，避免吹塑成型时出现壁厚不均的问题；建模过程中需要提前预留吹塑成型的拔模斜度，所有外表面的拔模角度不小于1.5度，保证模具开模时不会出现刮伤瓶身表面的问题；同时瓶身的壁厚分布需要做提前模拟，把手区域、瓶底转角区域适当增加壁厚预留，避免成型时出现局部壁厚过薄导致的强度不足问题。这款瓶型的整体外轮廓尺寸适配常规商超货架的层间距，瓶身宽度与深度的比例经过优化，

　　既保证了货架陈列时的展示面足够大，也不会因为瓶身过宽导致单排陈列数量减少；同时瓶身的重心设计在瓶身中下部，满载时放置稳定性好，即使受到轻微外力碰撞也不容易倾倒。瓶口的螺纹采用标准的日化包装通用螺纹，可适配不同厂家的翻盖、旋盖、泵头等多种封口形式，不需要单独开模定制瓶盖，能够有效降低包材的采购成本，适配不同品类洗护产品的封装需求。
