座椅水平调节滑块注塑模具嵌件结构

　　这套结构对应民用座椅水平调节机构的核心成型嵌件，适配7/8英寸管径的管材配套安装需求，主要应用于办公转椅、民用休闲座椅、部分车用调节座椅的水平滑移功能段，是座椅调节机构中实现滑动导向、限位锁止的核心配套模具成型组件。

　　从实际使用场景来看，座椅水平滑块需要长期承受乘员坐姿调整带来的往复摩擦力，同时要适配金属管材的安装公差，因此嵌件的成型精度直接决定了最终滑块零件的滑动顺畅度与装配贴合度，一旦嵌件定位尺寸出现偏差，生产出的滑块会出现卡滞、旷量过大甚至装配后无法锁止的问题，直接影响座椅的调节使用体验。

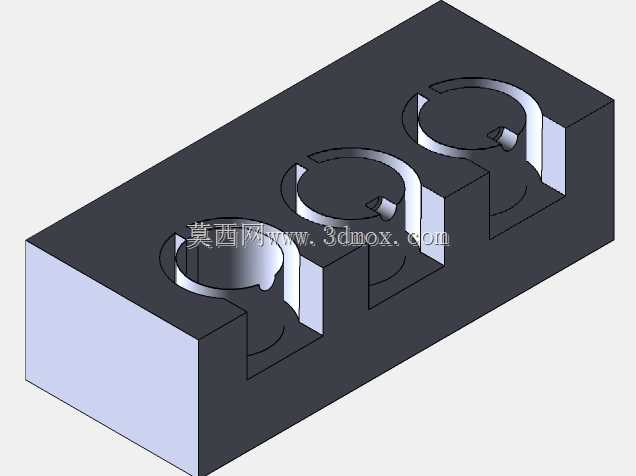

　　设计这套模具嵌件时，首先要考虑的是注塑过程中的料流填充路径，滑块本体为改性耐磨PP材质，嵌件作为模腔内部的成型镶件，需要精准对应滑块上的管材卡接槽、导向滑槽、锁止卡位三个核心功能结构的成型面。拆分式的嵌件布局是为了适配注塑后的脱模需求，滑块上的倒扣结构无法通过单一方向的直顶脱模，因此将对应卡接环位、长导向槽的成型部分拆分为独立镶件，开模时可以通过斜顶带动嵌件完成侧向抽芯，避免成型件出现拉伤、缺胶的问题。

　　安装边界方面，整套嵌件装入模架后，合模状态下各镶件的配合面间隙需要控制在0.02mm以内，防止注塑过程中出现飞边，影响后续滑块与管材的装配精度。对应7/8英寸管径的卡接圆弧面，成型后的尺寸公差需要控制在±0.05mm，既保证管材可以顺利卡入滑块，又不会因为间隙过大导致使用过程中出现晃动。长条形的导向槽成型镶件表面做了抛光处理，粗糙度达到Ra0.8，保证注塑成型后滑块的导向槽内壁光滑，往复滑动时不会出现卡顿。

　　从功能特性来看，这套拆分式嵌件结构除了满足脱模需求外，还兼顾了模具的维护便利性，长期生产过程中如果某一位置的成型面出现磨损、拉伤，不需要更换整套模芯，只需要拆卸对应位置的嵌件进行补焊抛光或者直接更换备件即可，大幅降低模具的维护成本与停机时间。嵌件的材质选用预硬钢，热处理硬度达到HRC48-52，能够承受长期注塑过程中的料流冲刷与合模压力，避免生产批量较大时出现嵌件变形、磨损超差的问题。

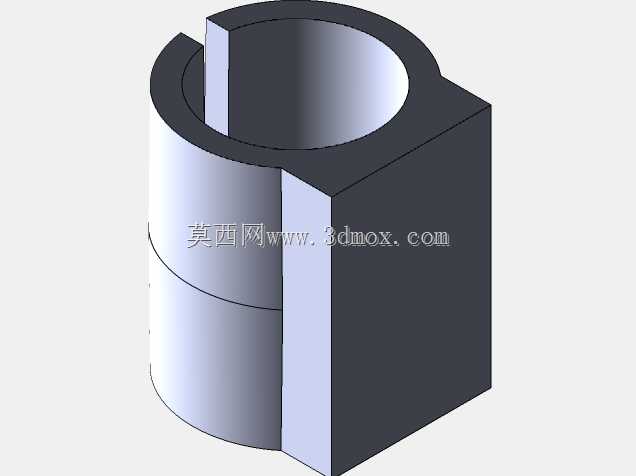

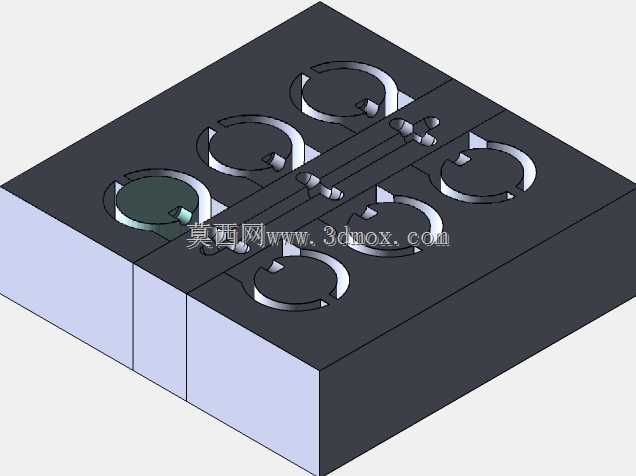

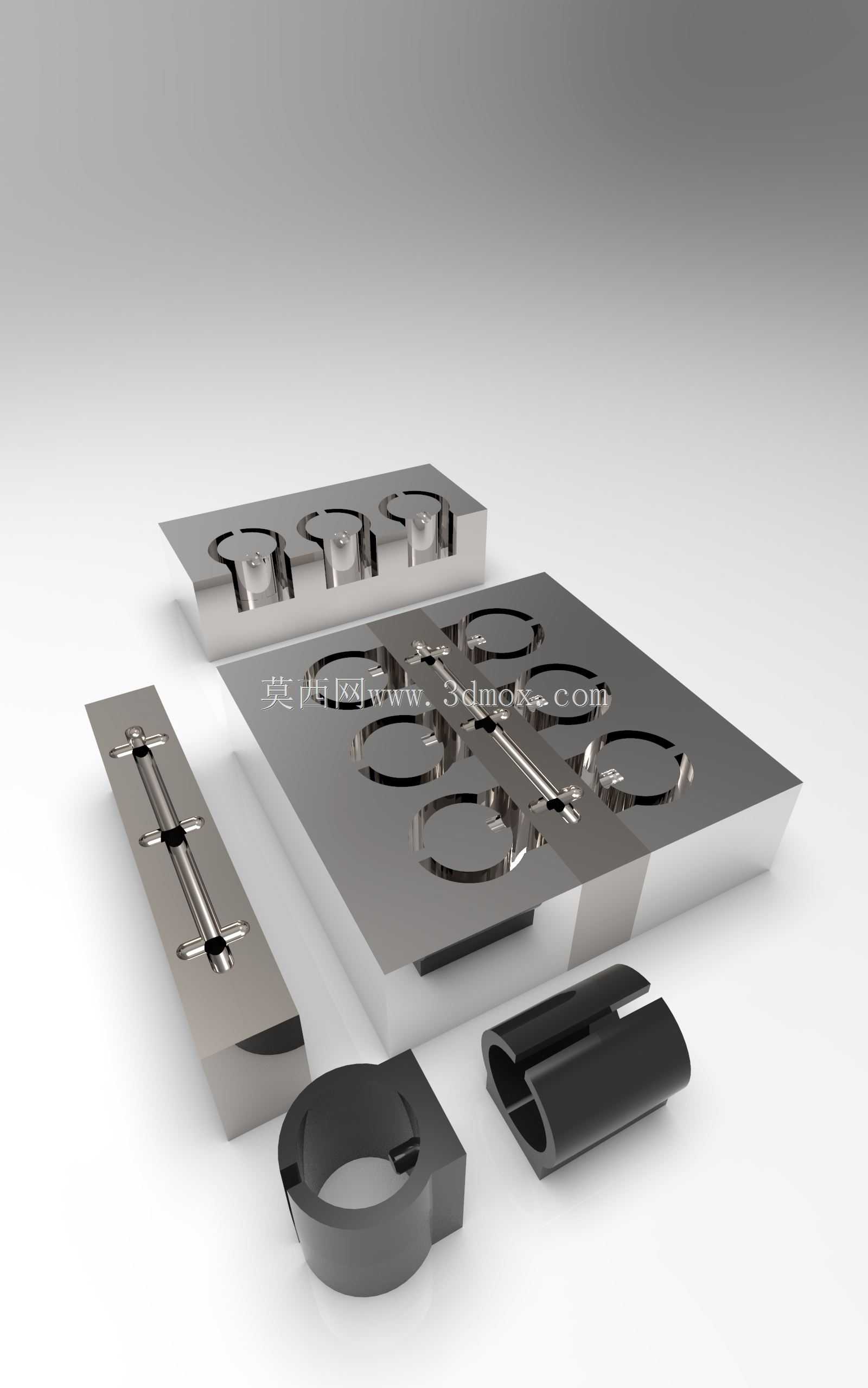

　　实际生产验证中，这套嵌件结构适配1出4的模腔布局，图中展示的拆分组件对应单腔的全部成型镶件，生产时每个模腔独立配置一套嵌件，通过模架上的定位销与锁紧螺丝固定，合模时各嵌件的贴合面紧密贴合，料流填充时不会出现错位。成型后的滑块零件，卡接位可以直接卡入7/8英寸的座椅支撑钢管，导向槽与座椅底部的导轨配合，锁止卡位与调节拨杆配合，实现座椅水平位置的多档位调节，滑动过程中受力均匀，长期往复使用的磨损量控制在合理范围内，能够满足座椅产品上万次调节循环的使用寿命要求。

　　设计过程中还需要考虑嵌件的冷却水路布局，因为滑块的壁厚存在不均匀的位置，卡接环位的壁厚较厚，长导向段的壁厚较薄，如果冷却不均会导致成型件出现缩痕、翘曲变形，因此在对应厚壁位置的嵌件内部设计了随形冷却水道，保证注塑冷却过程中各位置的温度均匀，减少成型件的变形量，确保最终产品的尺寸精度符合装配要求。
