多色透明真空软管三维结构设计

　　在流体输送、真空吸附、实验室气路、小型气动设备的管路布设场景里，柔性软管是适配复杂走线路径、抵消设备运行振动、补偿安装位偏差的核心管路元件，这类透明真空软管的设计，需要同时兼顾弯曲适应性、管壁密封性、流体可视性与长期弯折抗疲劳性能，不能只做简单的等径圆管拉伸建模。从实际工程应用的需求出发，这类软管常被用在桌面级真空吸附工装、小型实验设备的气路连接、美容仪器的流体通路、3D打印设备的供料与气辅管路中，这些场景的安装空间往往局促，设备本体存在小幅运行振动，硬管连接容易在振动下出现接口松脱、管壁开裂的问题，而柔性软管可以通过自身的形变吸收振动位移，同时不需要在安装时严格对齐管路接口的同轴度，大幅降低现场装配的调整难度。

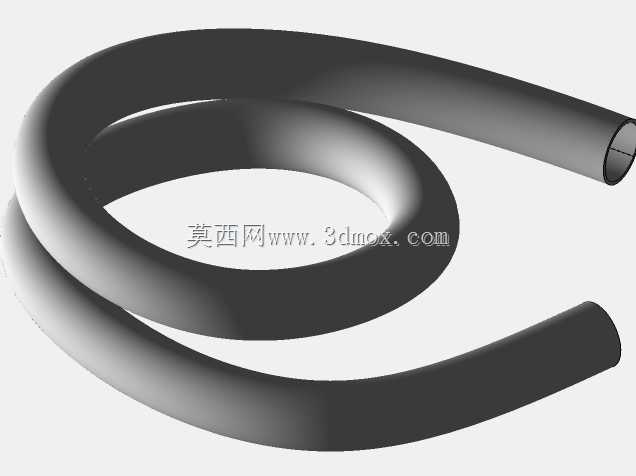

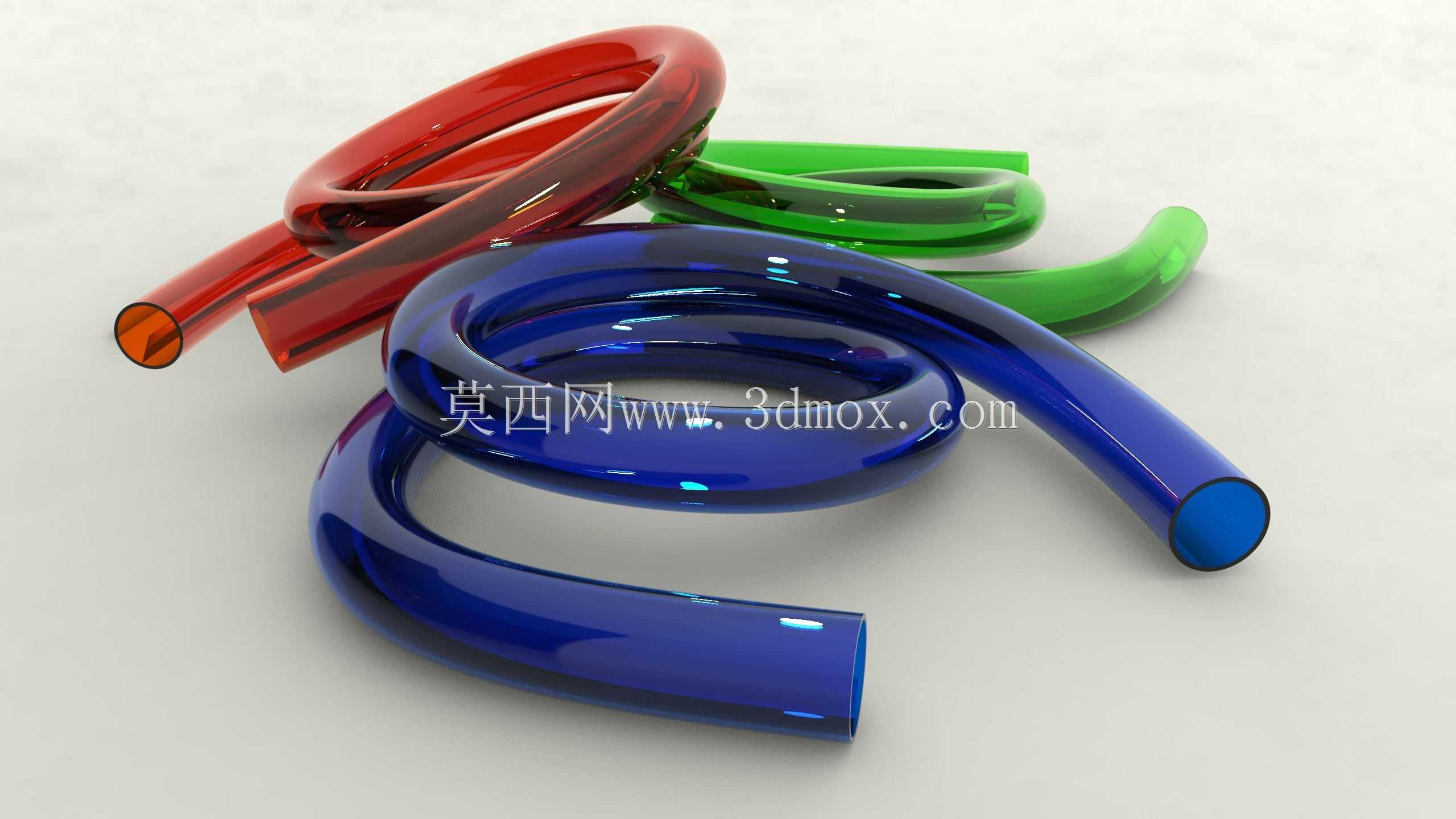

　　设计这类软管的三维结构时，首先要确定管壁的厚度参数，不能过薄导致抽真空时出现管壁吸瘪、通径缩窄的问题，也不能过厚导致软管弯曲阻力过大，无法在小半径转弯处顺畅布设。常规小通径的真空软管，管壁厚度通常设置在通径的1/6到1/4区间，这个区间的壁厚既能保证管身在-0.08MPa左右的常规真空度下保持管壁圆度，不会出现通径塌陷影响气流量，也能让管身保持合适的柔韧度，最小弯曲半径可以做到管身外径的3倍左右，适配多数紧凑空间的走管需求。建模过程中不能直接用螺旋线加扫描特征做整段固定曲率的弯曲，实际布设的软管弯曲段是随机分布的，不同位置的弯曲半径存在差异，还要考虑软管自然放置时的重力垂坠效应，管身和支撑面接触的位置会出现轻微的压扁形变，不是整段都保持完美的圆形截面，这些细节的还原才能让三维模型更贴近实物的真实状态。从安装边界来看，这类软管的接口通常采用快插式接头或者宝塔接头连接，建模时要保证管身端部的圆度公差，端部截面要和管身轴线垂直，不能出现斜口或者截面变形，否则安装时会出现密封不严、漏气漏液的问题。管身的外表面要做光滑处理，不能有建模残留的棱角或者折线，实际生产中这类透明软管多采用PU或者PVC材质通过挤出工艺成型，外表面的光滑度直接影响管身的耐脏污性能，光滑的管壁不容易附着灰尘和输送介质残留，日常维护时只需要简单擦拭就能清理干净。透明材质的设置也是这类模型设计的重点，要还原不同颜色透明软管的透光率差异，比如蓝色、红色、绿色的透明管身，

　　光线穿过时会出现轻微的折射效果，管身弯曲的位置因为壁厚的光线折射路径变化，会出现比平直段更亮的高光带，这些视觉细节的还原能让三维模型在装配验证、方案展示时更具真实感，方便设计人员在方案评审阶段直观判断不同颜色管路的布设走向，避免不同介质管路接混。在管路排布的实际应用中，不同颜色的软管通常用来区分不同的输送介质，比如蓝色走压缩空气、红色走正压流体、绿色走冷却水路，这样设备后期维护时不需要顺着管路逐段排查，通过颜色就能快速识别管路功能，降低维护的出错概率。设计时还要考虑软管的弯折疲劳寿命，模型中弯曲段的曲率过渡要平缓，不能出现锐角折弯的结构，实际使用中如果软管出现小于最小弯曲半径的折弯，会导致该位置的管壁长期处于应力集中状态，

　　经过一段时间的使用后就会出现开裂、漏气的问题，所以在三维建模阶段就要模拟不同布设路径下的管身弯曲状态，验证所有弯曲位置的曲率半径都在允许范围内，提前规避后续使用中的失效风险。另外，这类软管的内表面要保证足够的光滑度，减少流体在管内流动的阻力，尤其是输送带有微小颗粒的流体或者粘性介质时，光滑的内壁不容易出现介质残留堵塞管路的问题，建模时内壁的曲面要保持连续，不能出现台阶或者拼接缝隙，避免和实际生产的挤出工艺特性不符。从装配适配性来看，管身的外径公差要控制在合理范围内，公差过大会导致快插接头无法插入或者插入后密封不严，公差过小则会出现接头卡接不牢、管路受压后脱出的问题，三维建模时要按照常用快插接头的适配尺寸做基准，保证管身外径和接头的卡接范围匹配，不需要额外做密封处理就能达到可靠的连接效果。
